2013十大信号传输处理明星产品

快捷“CM”模块化高清传输系统

    快捷“CM”模块化高清传输系统是快捷于2013年推出的具有划时代意义的产品，它包括CROSS数字网络插卡矩阵、VMAX无缝切换高清混合矩阵、高清系列传输器等一系列高清传输系统，可以为各行业的多种视频及控制信号分配切换处理提供一站式解决方案。

    1）VMAX无缝切换高清混合矩阵：传统的矩阵切换器在切换过程中产生的裂缝、抖动，已经不能满足高端客户和系统的应用需求，无缝切换将使得切换器在切换过程无闪烁、无黑屏、无抖动、无裂缝等特点而广受用户青睐。此外，在系统集成中，系统信号多样化也是比较突出的问题。所以，本着简化系统集成、高端应用的理念，CREATOR快捷推出VMAX系列数字混合无缝切换矩阵。

    2）Cross系列混合矩阵：cross系列混合矩阵是一款配置灵活的矩阵信号切换器。采用高性能的硬件设计，完美支持各类高清晰数字/模拟信号切换处理，并支持双向RS-232、双向IR信号分配切换功能。为各行业的多种视频及控制信号分配切换处理提供一站式解决方案，可广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。

    3）100米CAT5高清系列传输器：iCAT5系列传输器通过标准单根CAT5e/6屏蔽双绞线传输距离高达100m的HDMI、DVI＋Audio、VGA＋Audio、YUV＋Audio、Y/C＋Audio、Video＋Audio等音视频信号，同时可以双向传输IR，串口等双向数字信号，可以满足不同视频接口和控制类设备的传输需求；采用数字非压缩传输技术，长距离传输不受任何干扰，无需调节线缆的均衡、延时等，即插即用，小巧方便快捷。DVI、VGA、YUV、Y/C、Video视频输入，可输出1080P高清视频，发送器与接收器可任意组合成一套收发器。

    4）300米光纤高清系列传输器：是一款支持单芯多模光纤的传输器，高分辨信号、支持传输Audio信号、IR信号和RS-232信号，支持现场刷新EDID，传输距离可达300m。

    5）CREATOR家族各类信号转换器与长驱系列：信号转换器主要支持S-VIDEO视频输入DVI输出、复合视频输入DVI输出、YUV分量视频输入DVI输出、RGBHV模拟计算机输入DVI输出、VGA输入DVI输出一系列数字转换器，视频信号带宽达165MHz。在多媒体应用系统中，往往需要一个显示终端能在距离较大的应用范围内显示高清晰的画质，CREATOR快捷线路驱动器系列专为解决这类工程问题而设计了RGB信号120米长线驱动器、HDMI 35米长线驱动器及DVI 35米长线驱动器。

    6）一体化特色矩阵产品：MAX-702HD V2.0多媒体演示矩阵切换器是一款7路输入2路独立输出，以模块化设计为基础，支持各种模拟信号和数字信号组合输入输出的演示矩阵切换器。支持亮度、对比度、饱和度、色调锐度、均衡、增益等调节。支持非平衡音频立体声输入输出和功放输出。主要应用于广播电视工程、多媒体会议室、大屏幕显示工程，多媒体电教室、指挥控制中心等场合。

大连捷成DVI-ECO智能主备切换器

    视频会议系统在我们的生活中所起到的作用日趋显著，当人们对视频会议系统的依赖达到一定程度的时候，系统的安全稳定会是一个重点的衡量标准。会议终端作为视频会议的发起单元，直接影响会议能否正常进行，因此必要的备份措施必不可少。

    传统的备份方案当会议系统出现故障后，需人为判断系统故障点，当锁定会议终端故障时，需人工切换备份会议终端，恢复视频会议系统。这种备份的缺点是会议将被迫中断，直至备份会议终端启动，此过程可能需要5~10分钟。

    为了降低系统故障的排查难度，同时避免由于会议终端故障，导致视频会议被迫中断的情况出现，2013年，大连捷成推出自主研发的DVI-ECO智能主备切换器可实现会议终端主备自动检测、自动切换的功能，当主用会议终端信号无输出时，DVI-ECO会第一时间检测无信号输出，并将最后输出的一帧图像进行静帧输出（静帧时间约为1~3帧），这样可避免视频信号中断，同时DVI-ECO将自动切换至备用会议终端，且可实现视频的无缝切换，在与会人员未察觉到任何异常的情况下启用备用会议终端，使得会议可以正常进行。使得该设备也成为中高端视频会议系统的尖端“利器”。

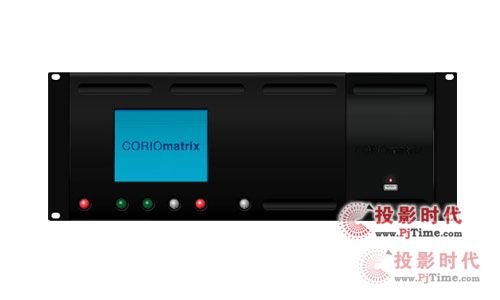

tvONEC3-340CORIOmatrix视音频混合矩阵

tvONE C3-340CORIO matrix视音频混合矩阵

    C3-340 CORIO®matrix使用业界第一个视频路由、切换和视频转换的CORIO®softswitch平台固件，提供了高质量的视频矩阵切换模块。可自动识别插入的输入或者输出模块，最多可带有16个AV通用模块插槽。使用3G-SDI或者DVI-U模块时，可插在任意插槽上作为输入或者输出，这种灵活性允许最终用户根据他们的需要去配置系统，而不像一些矩阵切换器固定了其输入和输出接口插槽。日后选购的DVI-U或3G-SDI模块可添加到未使用的插槽中，而无须重新设置路径。所有的AV模块皆是热插拔的，一旦确认插上后立即自动配置。

    C3-340CORIO®matrix也提供了一系列模拟和数字视频格式(最高达3G-SDI)之间的上下交叉转换。客户可自行选择所需要的视频格式和输入输出接口数量的模块。输入视频信号参数可调节，所有设置均存储在非易失性存储器内，即使关闭电源也得到保存。用户自定义预设键可用于设置不同的功能应用。

    所有的功能皆可通过RS-232/422/485串行接口，USB或者IP连接控制来实现，也允许连接第三方控制系统完成操控。该设备为标准的4RU尺寸，可选购热插拔电源模块和外部电源。

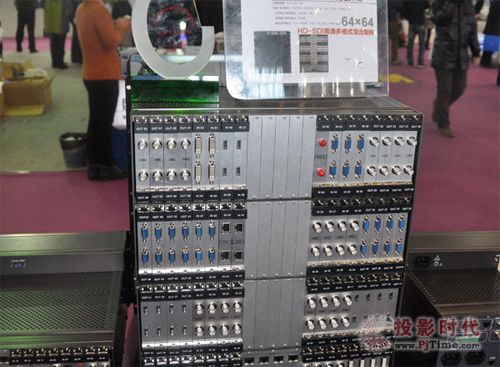

科迪KD-MF系列多格式混合矩阵

    KD-MF系列是基于HD-SDI信号格式的大规模、全高清多格式混合矩阵，针对目前“安防行业”的高清化趋势，设备接口多样化、信号格式兼容化的复杂多变，KD-MF系列HD-SDI高清多格式混合矩阵正是应对上述问题的完美解决方案。

    传统的解决方案，大量的高速球、半球、枪机、一体机会通过光端机，并利用大量的信号转换器，统一信号格式，再传输至矩阵切换器，进行调度信号，最后传输至拼接墙等监控设备。或者通过各种不同信号格式的高速球、半球、枪机、一体机，传输至矩阵切换器，分别调度信号，再传输至各自的拼接墙等监控设备。但是这样会大大增加管理中心系统建设的成本，以及大大提高现场施工的难度，而且不利于系统维护，当出现故障时，难以排除。

    相比传统的解决方案，KD-MF系列HD-SDI高清多格式混合矩阵恰是为了解决上述方案的弊端，而孕育出解决“安防行业”方案的产品。其最大特色在于可以任意选择输入及输出信号格式。输入信号格式包括各种模拟、数字、光以及网络信号，即HD-SDI、3G-SDI、HDMI、DVI、VGA计算机视频、RGBHV分量、YPbPr色差分量、D1模拟视频、光以及IP网络、无线WIFI信号，输出为HD-SDI、HDMI、DVI、VGA计算机视频、YPbPr色差分量及D1模拟视频、光以及IP网络信号。而且每一路的输出都可以自由选择任何一路的输入进行转换和切换，且不会干扰其它输出，使信号传输衰减降至最低，高质量输出信号。

    因此，KD-MF系列HD-SDI高清多格式混合矩阵不再需要单独的矩阵来处理单独的信号，而且不再需要各种转换器来实现信号的格式转换，在简化系统、降低成本的同时，大大提高了系统的稳定性和可靠性，即使出现故障，也便于问题点排查，维护整个系统正常运转。更重要地，采用KD-MF系列HD-SDI高清多格式混合矩阵，既满足了高清化升级改造的需求，又避免了不必要的浪费，用户不必为了实现高清升级而更换全部设备。

    大连科迪KD-MF系列HD-SDI高清多格式混合矩阵，一直以来以强大的技术优势，被全国各省市级单位大规模应用。

Magenta光纤矩阵VoyagerVG-Matrix160

Magenta光纤矩阵Voyager VG-Matrix 160

    Voyager VG-Matrix 160是一个独特的基于光纤的矩阵切换，因为其具有相当大的余量空间，Voyager切换解决方案可以实现巨大的高达640总端口，并且可以在Voyager的8端口的输入/输出卡上面配置任何单一端口，作为一个输入或者一个输出。这样的选项与功能允许系统集成商们有足够的空间，以适应与满足未来日益增长的应用，同时提供一个完全灵活的系统，该系统可以扩展、分配和切换数字（带HDCP）和模拟视频、音频和串行到18.6英里的距离。

    一些典型的数字视频切换在切换数据源之间，特别是那些带HDCP的数据源之间，会有一些延迟。而Voyager系列矩阵切换可以以极高的速度在所有类型源内容中进行切换。

Cuanbo 智金刚系列多媒体传输平台

    Cuanbo  Magiccross+系列多媒体传输平台（简称：MTP6400）是一款高性能、模块化、多种业务媒介、传输材质混合使用的多媒体传输平台，不仅保留了一，二代混合矩阵的优点，更结合了现代可视化的需求，新增加了多种多媒体组件的功能。MTP6400提供了近端和远端之间灵活、可靠的数字和模拟视频的切换和分配，使信号集中传输更简单、直观。MTP-6464旨在视频信号的接收、路由和无压缩传输而设计。MTP6400是完全可定制，有多种信号、设备整体完全可控制管理的传输平台。

    对于视频信号的处理，支持HDMI,DVI,VGA,SD、HD、3G-SDI、光纤、网线（HDBase-T）多种接口混合输入输出。支持3D 图像，支持HDCP开启、关闭，支持DDC透传，双光纤双向传输，发送支持10G超高带宽，支持RGB444，全分辨率传输全高清真彩色。在分辨率的支持上，支持目前所有常见分辨率，并且兼容Cuanbo自制穿管型铜缆线，可将信号延长至45米。

    另外多媒体传输平台还提供了音频的解和嵌，rs232、红外信号切换和控制，所有输入输出信号实行自动检测，智能的电量控制，工业设计接口，完全符合《建筑物防雷设计规范》3级防护。能够防震，防压，过压，过流。绿色环保，单板电流电压提供图像化监控界面，可以进行芯片级电量控制，智能调控单路输入输出接口，达到最大程度的功耗节约。

    在项目的使用中可完全将原有的模拟音视频、标清音视频、高清音视频设备无缝兼容，原先传输介质资源的最大化利用；减少二次布线的冗余。

    不仅如此，新一代的系统采用了行业内最前沿的技术，如多点触摸技术，视频集成控制技术，图形化界面显示技术，远程控制技术，多媒体传输平台更颠覆了传统矩阵的操作性，配备了10.7寸可触摸屏，并开发Cuanbo独有的操作系统来管理整个平台，并且兼容其他RS232、网口、红外等第三方控制。在远程近端的控制上可谓都做到了最佳。

Extron TeamWork 协作式系统

    Extron TeamWork 601数字协作式系统

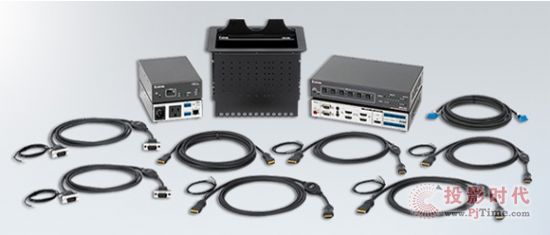

    Extron TeamWork 601 系统支持多达 4 台笔记本电脑或平板电脑数字信号，以及 2 路传统模拟计算机视频和音频信号源。模拟信号被数字化后，和原始的 HDMI 信号一起进行切换，然后通过单根 HDMI 电缆连接至显示器。TeamWork 601 兼容大多数平板显示器、笔记本电脑和平板电脑，它也可与几乎任何新的或现有的家具系统配合使用。可选的安装硬件有助于各种协作桌面或工作台的设计。Extron TeamWork 是一款完全可定制的协作式系统，非常适用于公司和教育应用环境。预配置的系统套装包括 TeamWork 601、TeamWork 600 和 TeamWork 400，只需几步就能完成快速的安装。

    Extron TeamWork 自2013年初发布以来，因其灵活性、适用性、稳健可靠性以及易于操作的特性能满足各种协作系统的需求而广受欢迎。TeamWork 601 无需再使用额外的信号转换设备，简化了在数字协作环境中与传统模拟计算机信号源的集成。

    TeamWork 系统设计非常简单，能进行直观操作，几乎不需要任何培训。用户只需简单地将他们的笔记本电脑或平板电脑与 TeamWork "Show Me" 电缆相连，系统就开始工作了。按下 "Share" 按键就能把他们电脑上的内容显示到演示设备上。当结束以后，用户只需简单地断开连接，TeamWork 系统就会自动关闭。在下次协作会议时，再次连接就能使用。TeamWork 协作式系统符合 HDCP 标准，支持全分辨率，包括高达 1080p/60 的全帧率数字视频和高达 1920x1200 的模拟计算机视频信号。TeamWork 601 系统完整且易于安装，系统套件包括 4 根 HDMI 和 2 根 VGA “Show Me” 电缆、1 台切换器、1 台系统控制器、1 个 Cable Cubby 接线盒和其他所需的系统电缆。

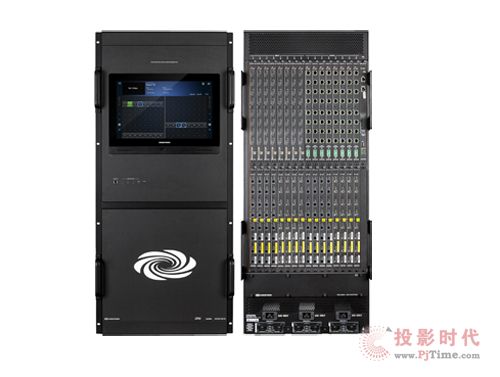

快思聪128x128 DigitalMedia矩阵切换器

    2013 年 快思聪亚洲有限公司推出全新的 128x128 DigitalMedia矩阵切换器，这是业界领先的数码AV解决方案系列性能最强大的新成员。这款「重量级」切换器可迎合大型商业设施，如体育馆、大型舞台、大学校园及国际企业的高分辨率和模拟影音分发的需要。

    DM-MD128X128沿用早前推出的 64x64 DigitalMedia矩阵切换器的创意架构和多种功能，并备有一个模块化刀片 I/O 扩展系统、支持 4K 超高清、内建网络服务器，以及一个 15 寸彩色触摸屏。该切换器可处理高达 128组模拟或数码讯号来源，并于单一平台透过标准 CAT5e 或光纤电缆进行分发。DM-MD128X128矩阵切换器让用户可灵活应对世界顶级机构和亚洲大型设施不断增长的影音需要。

    产品特色

    快思聪Auto-Locking(自动锁定)技术可显著缩短每部装置感应新讯号和自行配置的所需时间而避免讯号切换时的时间延误。

    用户无需再使用电脑进行切换器的配置和故障排解，DM-MD128X128矩阵切换器备有内置触摸屏，提供简单易用和图文并茂的设定、操作和诊断测试界面。

    持牌 DM 工程师及技术人员亦可受惠于其快速诊断能力，并可监控每个 I/O 刀片、风扇盘和电源，对每个讯号路径进行深入的故障排除和加载自定义的EDID 设定。

    内置网络服务器让工程人员可于网络上的任何电脑浏览器进行全面操作和监控，前方面板的用户界面更可拓展至任何网络浏览器而无需重新自定义软件。

    全新的热插入模块化刀片I/O扩展系统让配置、修改和升级DM系统从未如此轻松。DM-MD128X128矩阵切换器备有输入及输出刀片以支持 HDMI®、HDBaseT®、多模式光纤和单模式光纤。每个刀片均提供八种不同的输入或输出，而铜制和光纤 I/O 则可在同一平台上整合。此外，只需单击按钮，单一档案升级功能即可同时升级每部联机装置的所有韧体，从而减省上传时间。

ATEN HDMI光纤延长解决方案

    2013年，宏正于infoComm展推出了专业级影音产品VE814T/R，这是一个出色的HDMI光纤延长解决方案。使用HDBaseT技术仅通过一条Cat 5e/6线缆传送超高清4kx2k(4倍1080p分辨率)视频远达100米，VE814适用于会议中心、企业培训、学校及其它需要分配多媒体内容的环境。

    VE814 HDMI影音信号延长器不同于标准HDMI线缆受长度限制，可长距离传输高质量视频到两组屏幕， 从HDMI来源端设备传输至100米外的HDMI显示端设备。使用HDBaseT技术，仅通过一条Cat 5e/6线缆传送，成本低且容易安装。此外，视频能被传送至高达三台以上的HDMI显示设备 - 两台屏幕连接至接收端设备(VE814R)，另一台屏幕则连接至发送端设备(VE814T)。

    VE814内建的Ethernet传输端口可用于网络连接，在需要时可整合web访问。其支持双向IR信号传输，可从远程设备(VE814R)控制HDMI来源设备，也可从本地设备(VE814T)访问HDMI显示端设备。此外，RS-232串口连接使VE814可整合串口设备和控制系统。

    VE814完全支持HDMI (3D、深色)、兼容HDCP及分辨率高达4kx2k超高清和1080p全高清，能确保优异的音频和视频质量。VE814支持EDID技术，通过选择最佳的EDID设定以顺畅开机并提供最佳视频质量。

    目前，越来越多的企业使用HDMI接口，传输多种多媒体内容与信息以应用于不同的环境。随着HDMI技术的创新，越来越多的HDMI设备支持3D 和4kx2k分辨率。VE814的设计完全兼容于当前与未来格式。HDBaseT技术使VE814仅通过一条Cat 5e/6线缆长距离传输4kx2k视频，以提供弹性且节约成本。

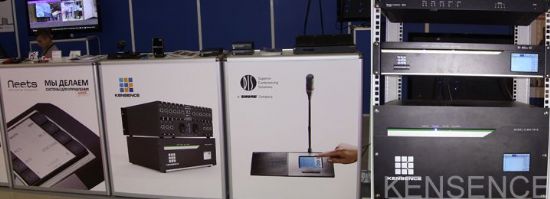

凯新创达全光交换型大型矩阵

    凯新创达 SF-Mix系列全光交换型大型矩阵

    凯新创达 SF-Mix系列产品：SF-Mix 144×144和SF-Mix 288×288是凯新创达公司最新推出的全光交换型大型矩阵设备，支持144/288路光纤信号输入，144/288路光纤信号输出，传输距离最远为80公里，所有输入信号均可路由切换到输出信号，既实现了传统矩阵的自由切换功能，同时大大延长了信号的传输距离。采用光纤作为传输介质，传输距离不再受到限制，设备不受外界信号干扰，也不对周边其他设备产生干扰，同时信号在传输过程中具有高保密性的特点。

    SF-Mix 144×144和SF-Mix 288×288专门用于对系统稳定性，安全性，集中性有着极高要求的场所，此外，SF-Mix 144×144和SF-Mix 288×288还使用了广播电视的快速切换技术，真正实现不同信号之间的无缝切换，可以带给客户很好的现场体验。

    产品特性

    全光接口，光纤接口为牢固的LC接口，支持144/288路光纤信号输入，144/288路光纤信号输出；

    传输距离可选择：500米、1500米、10公里、20公里、40公里、80公里；

    光纤发射接收模块支持热插拔，采用标准SFP+接口，可根据现场需求选择不同的光模块；

    全插卡式设计，四路信号一个卡，灵活方便，可根据现场需求的输入输出路数灵活配置，可配置成为任意4的倍数的光矩阵（输入输出路数不大于144/288）；

    支持多种信号通过光纤输入和输出，输入支持HDMI，DVI，VGA，YPBPR，CVBS，3G/HD/SD-SDI和声音，输出支持HDMI，DVI，VGA，YPBPR，CVBS，3G/HD/SD-SDI和声音；

    任意格式输入的信号可以输出给任意格式的输出信号，如VGA信号通过光纤输入SF-Mix 144×144或SF-Mix 288×288，输出可以为SDI；

    支持音频的加嵌和解嵌；

    支持输入输出图像分辨率任意可调，自带倍频、降频功能；

    支持无缝切换，切换过程无黑场、无蓝屏，信号显示不中断；

    传输标准支持HDMI1.3a和DVI1.0协议，支持HDCP协议和EDID读取功能符合，SMPTE和ITU标准；

    分辨率支持640*480@60Hz---1920*1200@60Hz（VESA标准），480i---1080p@60Hz（HDTV标准）；

    支持双电源冗余热备份，支持7*24小时全天候工作；

    支持前面板触摸屏控制，RS232/RS485，LAN等控制方式，支持远程网络控制；
