雅图《投影机电源组件冷却系统》专利技术011

    任何事物的发展都是在漫长的岁月里，经人类智慧的反复琢磨与不计其数的测试，由繁到简、由无人问津到争先拥有。纵观投影机的发展史，也不例外。从过去特殊形式的幻灯机到现在普遍使用的智能投影机，每一次的改变与进步，都体现了科学技术的无穷魅力，都体现着人类智慧的火花。

    始于十七世纪的“魔术幻灯“，用铁皮敲成一个方箱就是它的外壳，顶部类似烟筒的排气筒，正前方装有圆筒，结合一块可滑动的凸透镜，形成简单的镜头，箱内装有最初的烛光光源。

    蓬勃发展的工业革命期间，为了享受到清晰明亮的成像效果，科学家们把烛光光源先后改为油灯、汽灯、电光源，在光源后面安装凹面反射镜，使得光源增大，进一步提高了画面的质量和亮度，但是这就导致机箱温度升高，为了驱散热量，科学家们在机箱内加装排气散热结构，这只不过是杯水车薪，而散热问题从那一刻起成为了投影机行业的疑难杂症，一直延续至今仍为人所诟病。

    近几年来，科学技术日益发达，人们生活水平的提高，投影机的应用领域越来越广，消费群体对投影机的画面品质要求越来越高，这就对投影机的光源、电源、光学引擎等电气元件提出了更高的要求；另外，在科研技术的不断成熟的基础上，使得传统庞大的投影机精巧化、便携化、微小化、娱乐化、实用化，使投影技术更加贴近生活和娱乐。

    目前，市场上常见的投影机，外形尺寸都比较小，内部空间非常紧凑，所以对散热系统要求很高，特别是电源装置，因其巨大的发热量，给投影机的散热带来很多困扰，而现有的电源散热方式还不尽人意。这就面临着投影机厂商最头痛的难题——散热，而它再一次成为了投影机普及使用的最大阻碍。

    拥有强大的创新研发团队的投影专家——雅图，始终秉承科技创新理念，以实现客户价值为企业发展的宗旨，早于2010年6月成功发明了高效的投影机电源组件冷却系统，并于同年10月获得了国家知识产权的专利授权。

    像以往研发新技术一样，《投影机电源组件冷却系统》专利技术的是由无数个精细的小部件一一构成，相互促进作用，为投影机电源组件装置了一个全新的高科技的冷却系统，从根本上来进行有效散热，延长投影机的寿命，保证投影机的成像效果，也为投影机行业注入了新鲜的技术血液。

    据了解《投影机电源组件冷却系统》专利技术主要的内部组成部件有：电源支架、电源组件、导风件、挡风板。

    电源支架由底板、中板、顶板和后板共同构成E形结构，能够形成相互独立的第一、第二两空间，主要用以安装电源组件。后板设置于与第一空间对应的第一进气口和与第二空间位置相对应的第二进气口。

    电源组件包括主板电源板和灯泡电源板，分别安装在所述第一和第二空间内。设置于电源支架一侧的风扇，主要负责排出冷却后的气体。而进气孔则被设置于投影机壳体。

    导风件呈方形罩体结构，一端呈斜面状，内部中空形成导风道，连接进气孔和电源支架，导风道一端与进气孔对应，另一端与第一空间连接，以导引并分配风量。导风件一侧与挡风板位置对应，形成导风通道，第二进气口与导风通道相通，使从进气口进入的部分空气通过导风通道与第二进气口进入第二空间。挡风板能够避免进入空气未经冷却被直接排出壳体外。

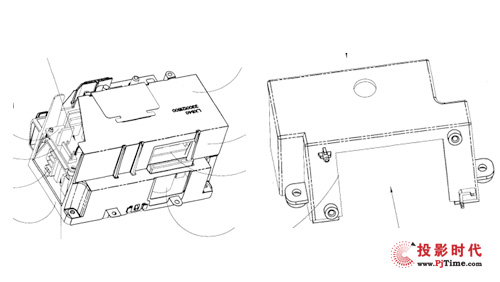

    电源支架一端示意图              投影机导风装置结构图

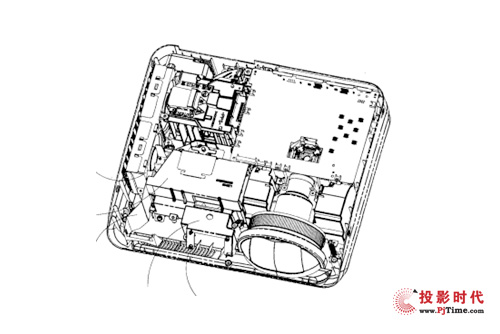

    投影机内部结构图

    采用上述结构设计的投影机电源组件的冷却系统，由于使用电源支架，能够有效利用空间，致使灯泡电源板与主板电源板在精密细小的空间里完全隔离，形成了两个独立的冷却通道，再完美配合挡风装置与导风装置，既能使从进气口进入的部分空气通过导风通道与第二进气口进入第二空间，又能合理科学利用挡风板，避免了进入的空气未经冷却被直接排出壳体外，从而使投影机的冷却效果更好。

    使用了雅图投影机的消费者们，从此再也不用担心投影机的散热问题，该项先进专利技术《投影机电源组件冷却系统》现已应用在雅图主流投影机上，例如LX200系列液晶投影机、LX200ST系列液晶短焦投影机、PL210和PL210ST系列微型投影机等。

    极大程度上助力《投影机电源组件冷却系统》专利技术成功面世的主要因素，是雅图人不畏艰辛、积极进取的精神。从1999年研发生产国内首款液晶投影机到刚刚携带全球领先投影技术隆重亮相于2013年第十五届高交会，雅图在这14年间不断修炼夯实内功，注重创新技术，精心研发新品，用最先进最实用的投影技术，服务广大投影用户，引领全球投影行业的新发展方向。
