仁歌视听完美打造邯郸文化艺术中心舞台音响系统工程

    1、工程简介

    北京仁歌视听科技有限公司于2011年11月至2012年10月参与了邯郸文化艺术中心舞台音响系统工程设计及集成工作。

    文化艺术中心建筑总面积１１９３７１平方米，占地２５０亩。其中，大剧院42647平方米，观众席位三层1567座，能够接待国内外高水平演出团体，同时可以满足“两会”等大型会议的需求。博物馆30679平方米，图书馆30643平方米，城市规划展馆10141平方米，经营用房5261平方米。项目概算投资近１２亿元，成为邯郸市最大的公益性政府投资项目和最大的公共文化设施项目。

邯郸文化艺术中心外景图

    在设计上：邯郸文化艺术中心的舞台音响按其各功能区的特性进行规划布局，使舞台音响系统满足不同门类的演出需求，更好、更快捷地为艺术展示和演艺创新活动提供一个现代智能化的大平台。

    我公司承接了大剧院、报告厅的扩声系统、舞台监督系统和视频转播系统、会议系统以及电影放映系统等。其中，大剧院的扩声系统主要为舞台的艺术表演服务的，我们通过全面完善的系统设计，充分地体现出完整的舞台艺术表现力。对扩声系统而言，我们的工程师们在方案设计过程中，摆脱了传统的“工程”设计理念，将整个项目提升到“工程和艺术”相结合的层面。我们的一切解决方案都为表演艺术服务，尽量较全面地满足表演艺术的需要，为有“城台上的美玉”之称的文化艺术中心锦上添花。

    邯郸大剧院符合国家安全生产必须的法律法规要求，本设计方案采用如下原则：

    A. 扬声器采用无源产品，在保障音响效果的前提下，选择体积更小、重量更加轻巧的高效产品，同时侧重保持剧院装修风格，并严格要求符合扬声器及吊装必须符合欧洲最严格的安全指令及相关质量认证。

    B. 功率放大器选择与扬声器同厂家开发生产制造的产品，需具备实时远程监控功能，对扬声器、功放的内部工作状态、关键部件的实时工作指标、系统实时的参数变化实现监视和控制；功率放大器除了符合欧洲主要产品认证体系的认可，还必须符合我国3C强制安全认证标准；

    C. 为进一步提高安全性，倡导电子处理、驱动设备采用集成化产品系统，功率放大器内置同厂扬声器的所有驱动指标和程序，数字端口、信号矩阵、扩声系统参数处理、扬声器控制器、监控单元等；使系统体积、重量、能耗、散热等都得到大幅度减低。

    设计范围

    邯郸大剧院工程扩声包括：

    大剧院扩声系统（含观众休息厅和大厅）、大剧院舞台监督系统（内部通讯、催场广播系统、灯光提示系统、视频监视系统）、视频转播线路、会议显示及提词系统；

    报告厅扩声系统（含观众休息厅和大厅）、报告厅舞台监督系统（内部通讯、催场广播系统、视频监视系统）、电影系统；

    排练厅扩声系统

    系统特点

    扬声器功放系统采用在国际国内上被广泛应用于著名歌剧院、音乐厅及著名电视台的德国d&baudiotechnik 品牌，此系统为厂家配套系统，具有扬声器实时监控功能，包含一系列的智能监控系统；在功能、性能以及音色表现力上体现出了国际一流的水平；

    扩声系统采用的功放系统具有环保节能的特点，符合当代国际环保节能的理念；

    系统采用无源分频扬声器系统，通路连接清晰，跳线简便，提高了系统的应急能力；

    系统采用可远程实时监控的功率放大器，在音控室可实时监测扬声器运行状态，并可进行实时的参数调整，保证整体扩声系统都在调音师的实时监控下运行，提高了系统的灵活性及启用应急备份的能力；

    根据剧场不同的演出节目，可通过软件一键快速切换功能使系统立即调整为对应的扩声模式；

    系统采用的d&baudiotechnik扬声器，具有超强的恒定指向能力，能有效的避免对天花侧墙造成过多的反射，使声音更为纯净清晰；

    d&baudiotechnik扬声器具有箱体小巧、大声压级以及优秀的音色表现力，小巧的箱体结构使得易于吊挂及隐藏而不影响建筑装饰的美观；

    依据现有的国家标准、规范，并参照国际上通用的规范。基本技术依据的概念，在此为参照和等同（包括特性参数要求标准、特性参数测量方法规范标准、电气设计规范、安全要求等），具体主要设计依据如：

    GB/T50371-2006《厅堂扩声系统设计规范》；JGJ 57-2000/J 67-2001《剧场建筑设计规范》；GBT 50356 —2005《剧院、电影院和多用途厅堂建筑声学设计规范》等。

    总体设计原则

    1)         工程目标定位：使本工程达到国家验收标准，达到现今世界先进水平，满足整体工程评优获奖的技术要求。

    2)         突出以人为本、按需设计的原则充分考虑使用功能和操作特点的需求，做到量体裁衣按需设计。工程上采用主流技术（先进、实用、成熟技术）、主流产品（符合主流技术要求的成熟产品），技术先进、功能实用性强，系统更考虑到今后的扩展需要。

    3)         设备选型原则，满足系统先进性要求。在确保设备技术参数指标的前提下，关键设备选用世界知名品牌并通过3～5年实践验证的高可靠性产品。

    4)         安全可靠和易操作维护性原则。选择满足上述要求的产品及系统，达到可靠性、实用性、安全保密性和易操作、维护性与先进性很好地结合。

    5)         经济性、实用性原则追求最佳投资效能比，使系统达到世界先进水平，系统做到五年不落后，而价格并不昂贵。

    设计理念

    根据对国内一流文化中心、多功能厅、剧院进行了考察，并参考国内在建一些剧院的设计方案，针对流动演出的严格要求，同时，调查访问了国内较有影响的已建成投入使用的剧院的管理者和操作人员，综合各方面的经验，我们确定本大剧院的基本设计理如下：

    第一、服务于“声音艺术”的扩声系统的核心目标，是实现高质量声音重放和还原。基于对人听觉生理及心理特性的研究成果，如何在大型观演建筑中让所有观众能获得“自然”、“真实”、“优美”的听觉艺术享受是建筑声学和电声学研究者与设计者所共同关注的问题。要解决这些问题，需要用到最新声学领域中的研究成果及技术手段，以充分体现现代科技带给人们的更先进的艺术享受。

    我们在本次设计中对剧院的扩声声场布局做了优化，使之能更大程度解决声场中“声干涉”和“直达声能分布”的问题，并将上述理念贯穿于所有设备选型与传输技术方案选择过程中，以避免整个声系统出现“音质瓶颈”。

    第二、新技术的应用让系统管理和控制变得更“精确”与“简单”，彰显“人性化”设计。

    科技不断进步与发展，新技术层出不穷，供选择配置的设备名目繁多，功能各异，在满足设计要求的前提下，应该使管理者和操作者的工作更简单可靠。因此，坚持“人性化”设计是我们的基本设计理念。

    第三、采用国际国内表演扩声领域中认同度高的主流产品，提高厅堂设备的认同度与利用率。

    在设备选型方面关注并充分了解国内外表演扩声领域中认同度高的主流产品品牌。通过参观、交流、访问等多种调查手段，充分掌握主要设备品牌认同度的际情况，了解设备制造厂的发展状况，做好设备选型这一关键工作，以保证设计理念通过设备性能和最终效果得到完美体现。

    需求分析

    邯郸大剧院作为新世纪的文化设施，应该是一个展现高雅艺术的殿堂，为推广高雅艺术、提升人民群众文化素养提供基础条件。因此，我们对邯郸大剧院扩声系统作出以下需求定位。

    满足歌剧、话剧、舞剧的演出需求；

    满足民族音乐的演出需求；

    满足综艺表演的需求；

    满足戏剧戏曲的演出需求；

    满足会议等语言扩声的需求。

    报告厅作为新世纪的文化传播设施，应该是一个文化思想传播，学术交流的重要场所。为推广文化艺术、提升人民群思想素养提供基础条件。因此，我们对报告厅扩声系统作出以下需求定位。

    满足综艺表演的需求；

    满足会议等语言扩声的需求，

    扩声系统设计目标

    2.1 设计指标

    2.1.1 扩声系统声学特性指标

    大剧院扩声系统特性指标

    邯郸大剧院音响系统是为舞台表演艺术服务的，应该最大限度地准确地体现出完整的舞台艺术表现力。因此，音响系统是一个为表演艺术服务的高品质声音重放展示平台。对扩声系统而言，应该摆脱传统的“工程”设计理念，提升到“工程艺术”相结合的层次，一切的工程都为表演艺术服务，尽量较全面地满足表演艺术的需要。

    语言清晰度高、有足够的声级、声场分布均匀，达到并优于相关标准；

    声像一致性好、较高的传声增益、无噪声干扰和音质缺陷；

    满足人耳对音质的主观听音要求；

    系统具有较高的可靠性、易维护性、安全性及可扩展性。

    系统足够的动态余量，高信噪比；

    极高的语言可懂度；

    音质/音色达到剧院演出要求；

    系统操控简便，实时调用快捷，可对扬声器系统进行实时监测；

    可对现场节目信号进行拾音、存储；

    可根据节目需要对人声/乐器声进行修饰；

    可存储和调用不同的设置模式；

    信号传输系统考虑传输线路的冗余备份，保证系统的可靠性；

    在进行大剧院设计时，要着重考虑剧场内的空间形态和与形态有关的容积、响度、声场分布、声扩散、早期反射声的强度和覆盖面。在初扩设计阶段，要提出解决问题的具体措施，比如大厅和辅助用房各界面的用材(包括座椅)和构造，剧场内的墙面和顶棚反射面的用材，演奏台和活动音乐罩等混响时间的计算和声学设计。

    3、项目评价

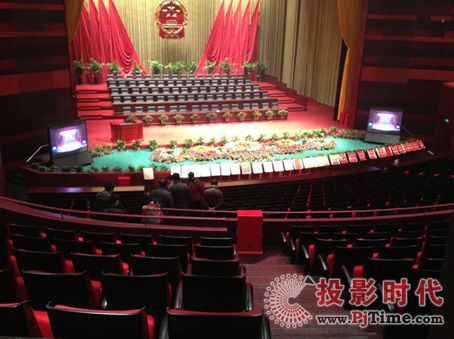

    工程竣工后，经多次会议应用，系统运行稳定，信号传输质量优异，符合国家相关标准指标并完全达到用户使用需求，受到了各级领导单位的一致好评。北京仁歌视听科技有限公司作为专业舞台设备系统集成专家，期望采用前瞻性的理念、国际级的产品结合专业级的人员为客户提供最全面的服务。
