笔记本如何使用HDMI技术控制led电子显示屏

    高清晰度多媒体接口（High Definition Multimedia Interface)既HDMI，东芝、松下、飞利浦等7家公司组建，于2002年12月9日正式发布了HDMI 1.0版标准，标志着HDMI技术正式进入历史舞台。

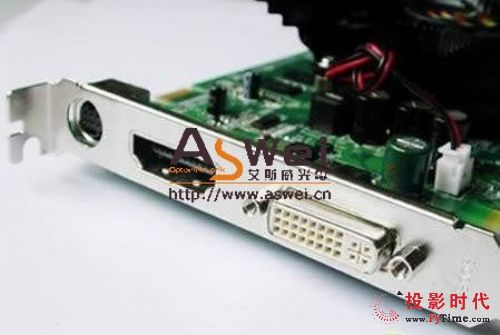

    HDMI是基于DVI技术制定，是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影音信号，HDMI接口可以提供高达5Gbps的数据传输带宽。HDMI所具备的额外空间可应用在日后升级的音视频格式中，可以保证最高质量的影音信号传送。

    根据led电子显示屏需具有较高的显示性能和效果，以及方便控制的需求，显示屏控制系统应具有足够的输入、输出接口和远程通信功能。我们基于HDMI 1.3技术的led显示屏控制器的系统结构如图1所示。系统按功能可分为：6路模拟量输入、1路VGA输入、2路DVI输入、状态指示、实时时钟以及光纤数据传输等模型。

    目前，led电子显示屏按数据的传输方式主要有同步显示和脱机显示两类。本文所介绍的led电子显示屏控制是一套同步显示系统，即用一套嵌入式系统来为led显示屏提供视频源，既可以降低成本，又具有很高的可行性和灵活性，易于工程施工。

    独立视频led电子显示屏系统完全脱离计算机的控制，本身可以实现通信、视频播放、数据分发、扫描控制等功能。由于控制器是对大帧数据进行控制，因此需要对视频源提供的数据进行分配，将不同行列的数据正确地送入不同的控制器。

    数据校正子模块接收前端输入的数据，将这些数据进行逐点校正之后存入SDRAM。然后将该场数据分成8组，同时发送给led分配器。

    FPGA根据时序关系，将输入数据读入，进行下一步的处理。由于在生产过程中led管的参数不可能完全一致，因此为了获得良好的图像显示效果，必须对led管进行筛选。

    在数据分配发送时，信号均以LVDS的形式传输。

    由于本系统采用MCU+FPGA的架构，因此实现真正的网络远程操作，不仅可以作为一般的led电子显示屏控制器，更可以将各显示节点组成大型的户外广告传媒网络。

    根据HDMI技术控制led电子显示屏，亮度合适，使用分辨率细腻，场扫描频率高，像素高，可用于户外广播级应用。该设计通过单点校正，从而可以使采购厂商放宽led在亮度和颜色等方面的要求，相关采购的成本也随之降低。
