创凯电子CK4M系列边缘融合控制器解决方案

    CK4M系列边缘融合控制器是专业的高端图形处理设备,专为大屏幕投影无缝拼接系统而设计，内置多画面图形拼接处理器和融合带生成装置，集视频多窗口处理技术和边缘融合技术为一体，具备视频多窗显示、边缘融合、色差校正、多路信号源选择、输入信号自动调整和预存场景自由调用等功能。

    针对不同工程的硬件配置,CK4M提供不同功能的产品来满足不同的应用环境。任何既定的硬件配置，搭配相应的子系列产品，都可以组成效果最佳、最经济融合方案。

    CK4MS融合带生成器，适合与中高端具备边缘融合功能的投影机配合，比如松下PT-DW10000C， PT-D7700C-K， PT-FD570/PT-FD570，巴可ID R600 ，EIKI LC-X6，3D视景SX25+等。这类投影机本身带光学边缘融合功能，采用CK4MS系列产品，不仅降低了系统成本，而且CK4MS和投影机配合，能够实现极佳的融合效果。

    CK4MB基本型融合控制器，适合与所有的投影机配合，完成屏幕的融合显示，该系列产品能有些解决色彩，色度均衡等问题，对于普通的商务投影机也能完成非常好的融合效果。具备极佳的系统工程性价比。

    CK4MH弧形矫正融合器，具备CK4MB的所有功能，而且具有弧形，任意四边形，异形的矫正输出功能。非常适合于某些特殊的融合项目，比如阶梯形融合，异形融合等等。

    CK4ML立体融合控制器，具备CK4MH的所有功能，增加对被动式立体信号的支持，在正常显示立体内容的同时，可以实时显示平面内容，非常适合于仿真系统，立体影院的应用。

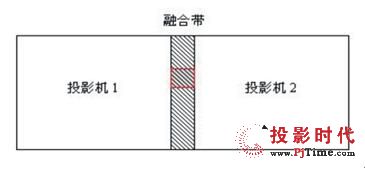

    一、融合过程信号处理示意图

根据现场情况计算好融合带的宽度和比例

    二、融合拼接器的技术要求

    1、采用纯硬件架构，脱离PC架构，无需安装任何操作系统即可进行图像处理功能，免除了病毒侵入导致的系统崩溃以及操作软件的版权的问题，除去了购买正版操作软件的费用。要求上电即能工作，开机不超过5秒。关机只需断电。

    2、输入信号：标准配置支持5路电脑VGA信号，5路复合视频AV信号。电脑信号要求支持多种分辨率，最高可支持1920×1400@60HZ，32全彩的输入信号，AV信号支持N制和PAL制式输入信号，包括DVD输入和摄像头的视频信号。

    3、信号识别：对于输入信号，处理器能够自动识别，无需再次使用软件调节参数，即插即用，且同步显示。

    4、融合宽度：要求可以任意设定融合带宽度。

    5、融合处理：要求融合带过度平滑，融合后两边的颜色过渡达到一致，融合部分无颜色突变，亮度突变。内置多种伽马渐变曲线模式，同时也支持用户自定义模式， 用户可以根据自主的需求，在256级范围内进行调整。

    6、色彩调整：能够支持调整每个单屏输出的色彩变化，包括亮度，对比度，色温的亮暗平衡的调整。

    7、输出显示：输出显示要求支持XGA，SXGA的输出格式，32全彩输出，刷新率不得低于60HZ。

    8、开窗功能：要求在单个的投影输出上，能够开出不少于4个的窗口，窗口内容可任意选择VGA或AV信号，且每个窗口都能实现漫游，缩放，拖拉，改变透视度的功能。

    9、环境要求：要求能够实现一周连续7天24小时开机工作无故障。

    三、投影设备的要求

    1、亮度：5000流明以上，2000：1的对比度以上

    2、颜色：要求256色伽玛灰阶变化正常，显示没有颜色突变，色彩异常的现象，这样就可以保证在融合带部分可以色彩不会出现突变。

    3、伽玛值：要求两台投影机伽玛曲线变化一直，直观的看就是在纯白色，纯黑色，纯蓝色，纯红色，纯绿色下色彩一直，并且在各种输出比例的灰色下颜色一致，以便融合后达到色彩平滑过渡的一个技术保证。

    四、对于投影幕的要求

    1、投影幕的屏幕增益最好在0.8～1.8之间，低增益可以减小融合迭加区域的黑亮效应。同时能够提高前视范围内可视角。同时能够减小投影机中心投射的太阳效应（即正对位置特别的亮，周围亮度递减）。

    2、要求采用整张幕，不宜使用两块拼接幕，这样可以避免中间的物理缝隙，中间的物理缝隙会因为反射偏角的不同，在中心位置产生一条黑线。

    CK4M系统连接图

    特点介绍

    1、自生成融合带

    CK4M根据无缝拼接和显示的特性， 自生成融合所需要的重复数据带， 在不同投影显示单元之间构筑融合所需要的迭加重复显示区域。根据产品的特性，融合带的宽度为0－－1024像素点。

    2、融合带处理

    融合边带处理功能主要实现数字光学拼缝消融，CK4M内置多种伽马渐变曲线模式，同时也支持用户自定义模式，用户可以根据自主的需求，在256级范围内进行调整。

    3、自动色彩均衡

    自动色彩均衡功能可消除投影设备间的颜色和亮度差异，保证投出的大画面色彩均一、亮度一致。

    4、先进的纯硬件设计架构

    与基于计算机的融合处理器方案不同，CK4M系列采用了纯全硬件信号处理和总线架构模块设计。不需要操作系统支持，上电即可工作，开机时间少于5秒, 用户可直接硬开机和关机,启动迅速, 满足每周七天、每天24小时的工作需求,系统稳定可靠。

    5、场景预设

    CK4M拼接融合器可以预设不同的场景,供实际使用时调用,也可以把预设的模式和中控系统有机地整合为一体。

    6、窗口控制

    CK4M可以实现窗口的画外画平铺，迭加，漫游，透视,缩放，任意移动等功能。

    a)画外画平铺模式—多路或者部分信号以任意矩形显示格式全屏或非全屏显示在背景底图上显示,显示画面之间没有任何重迭，如下图2;

    b)画中画模式—在高清背景图片上，其他信号采用开窗口平铺显示，如下图

    c)迭加模式—各窗口之间相互部分或者全部覆盖；

    d) 透视模式—在做画中画迭加模式时,可以设定上一层显示窗口的透明度,可观察到上层窗口显示的通道信号同时,也可以直观看到下层信号的完整画面.

    e) 缩放和位移.窗口的大小和位置任意变换和移动；

    7．高清晰底图显示

    融合机可以实现高清晰背景底图显示（需要预定），支持底图输出时，融合机输出分辨率只能固定为：1024×768；

    8．支持超过分辨率文档高清显示

    融合机器支持对2048×768、3072×768的超过分辨率文档点对点无损显示；

    控制软件

    融合控制器采用新一代可视化、所见即所得操控软件ApplicationPro, 该软件整合拼接控制和窗口控制为一体,可以方便完成对场景的预设、调用、窗口的控制、信号通道选择,隐含矩阵控制等功能。具体功能见软件操作说明书。

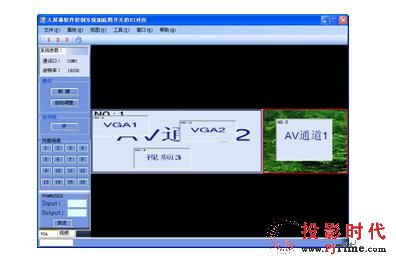

    简洁的全中文操作界面,见下图:

    主要技术指标
