胶南市广播电视台播出前端系统解决方案

    为了响应国家广电总局的号召，加快数字化系统改造的进程，大连科迪依据胶南市广播电视台的需求，结合台内原有设备的实际情况，对播出前端系统进行针对性的数字化改造的解决方案：基于HD-SDI信号的Kd8100-S1602双路时基高清信号播出切换器。

    由于业务范畴的扩展，胶南市广播电视台现需新增2个频道的数字硬盘播出系统，大连科迪凭借广电行业的领先技术和以往的实际经验，提出以HD-SDI数字高清矩阵进行信号的切换，并采用硬盘服务器结合HD-SDI双路时基高清信号播出切换器的方式播出前端的解决方案。

    大连科迪播出前端系统在此次解决方案的设备包括Kd8600-3232E具有均衡功能的HD-SDI高清信号矩阵2台、Kd8100-S1602双路时基HD-SDI高清信号播出切换器2台、Kd6800系列HDA-6801R具有均衡和时钟恢复的HD-SDI高清信号1分8模块2块，并配有LDC6800HD-LK的HD-SDI高清信号台标键控一体机2台、ECO-HD-2双路HD-SDI高清信号自动倒换器4台、以及BG-40同步信号发生器。具体框图如下：

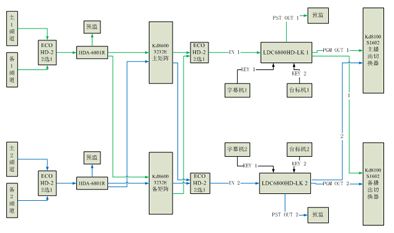

    图1 基于HD-SDI信号的Kd8100-S1602双路时基高清信号播出切换器播出前端系统框图

    与传统的解决方案相比，大连科迪播出前端系统是基于HD-SDI信号，通过HD-SDI数字高清矩阵进行信号的切换，并采用硬盘服务器结合HD-SDI双路时基高清信号播出切换器的方式播出前端的解决方案，省去了信号通过A/D转换造成的信号损失，而且Kd8100-S1602双路时基HD-SDI高清信号播出切换器，采用双路数字时基设计，实现了节目播出信号任意切换无抖动、无闪烁，保证了切换画面瞬间尽最大可能保持完整。整个系统采用主、备切换的形式，在优化系统、降低成本的同时，大大提高了播出系统的稳定性和可靠性，即使一路出现故障，另一路也可及时播出，整个系统运转更加安全。

    Kd8100-S1602双路时基高清信号播出切换器播出前端系统具体功能说明：

    支持1.485Gbps码率下支持1080i50Hz/60Hz数字高清视频信号的切换传输，并且向下兼容不同码率的SDI 串行数字信号；

    双路数字时基设计，可实现节目播出（PGM）信号任意切换无抖动、无闪烁；

    节目预监（PST）信号，可选配数字、模拟视频监看输出；

    静音切换功能，可完全消除切换时产生的噪音，达到静音要求；

    双路总线设计，具有节目预监（PST）、节目播出（PGM）两条输出总线，而且节目预监（PST）、节目播出（PGM）均为2路分配输出；

    一键控制，采用双位数码LED显示，执行（TAKE）一键控制节目预监（PST）和节目播出（PGM）状态切换；

    支持REF外同步视频信号锁相，场逆程切换，可保持切换画面瞬间尽最大可能保持完整；

    自适应输入串行数字信号线缆均衡，在Belden 1694A 型号线缆（或等效线缆），码率为 1.485Gbps的条件下，可传输150米，有效地解决了数字信号的传输问题；

    具有掉电直通功能，保证设备在意外掉电情况下，播出切换器的最后一路的源信号自动跳转至节目播出（PGM）通道应急输出，以避免信号中断；

    具有掉电记忆功能，当设备在运行过程中突然掉电后重启，其对应的切换输出状态将保持记忆，与掉电前相同，没有任何变化，不需要重新设置；

    具有多个RS-232串口，可根据客户需要将部分串口修改为RS-422、RS-485串口，且可通过多个面板、中控、电脑对切换器进行控制；

    支持网络TCP/IP（以太网）控制，可根据预设网络地址和开启密码实现不同权限的控制切换；

    支持90～260V/AC，50/60Hz冗余热备份电源，保证设备供电不间断，更加安全可靠。
