世博会深圳馆拼接项目选用创凯CK4P04147

    项目总体情况说明

    世博深圳馆的蒙娜丽莎像观众通道部分的LCD屏幕支撑显示，这个“蒙娜丽莎像”又称为  “大芬丽莎”，由深圳大芬油画村的507名画师，用自己的画笔画出999块油画单元，拼出了长43米、高7米的“大芬丽莎”。

    在靠近观众通道部分采用LCD屏幕显示：

    模拟油画的效果，使整个画像是一个完整的整体；

    在通道里面和正面的两侧要播放视频内容，展示深圳30年来的发展变化历程；

    由于要模拟油画效果，不同位置的液晶屏

    大小尺寸是不同的；

    项目关键点和难点

    整套系统要求能显示和控制147块大小不等的液晶屏，既要有机组合成整体，又要分不同的区域独立显示。实质上是一超大液晶拼接；

    要求实现不规则拼接显示；

    项目实施方的设备选择

    项目实施方于3月底找到创凯，要求技术支援；

    项目实施方选择一家德国公司采用软件方式完成对视频信号的切割和信号组合工作，后来在实施过程中，我们发现项目实施方花巨资找德国公司要实现的功能，实际上我们的设备是附带这个功能；

    创凯针对该项目的技术解决方案

    公司于接到技术要求的第二天在项目实施方完成系统匹配测试；

    现场采用一台CK4P04147 拼接图像控制器，4个特殊信号输入，147个输出；该设备分装在13个机箱，由3个机柜构成；

    该项目于2010年4月初安装验收完成；

    两天完成整体安装；

    10天配合片源完成验收；

    系统方案构成

    2台 Mac 电脑，4路DVI分段播放深圳30年发展的历程；

    采用CK4P04147,4路信号输入147路输出（13个机箱，3个机柜）图像控制器；

    147块大小不等的液晶显示器；

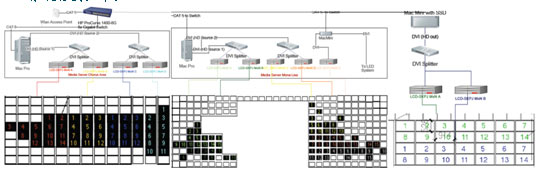

    系统框图如下：

    创凯CK4P04147图像控制器实现的功能

    超大拼接显示；

    不规则拼接显示
