DIY投影机 必不可少的五大部件解析

来源:ZOL 更新日期:2012-06-14 作者:pjtime资讯组

    电脑组装现在看来是件非常简单的事情,但是用户动手DIY投影机,却非常神秘。其实DIY投影机就如同DIY台式电脑,将采购的各个部件组装起来,就是一台完整的投影机。

    想要DIY投影机,首先用户必须要知道投影机的主要组成部件。而目前DIY投影机主要是采用LCD面板制作,由于其可利用拆除的LCD面板成像,所以在成本上非常低廉,由此吸引了不少DIY投影机爱好者。

    如果你对DIY投影机非常感兴趣,而且也在跃跃欲试,想亲自DIY投影机,那就一起来了解下,组装一台。

    首先,投影机显示芯片必不可少,目前品牌投影机所用显示芯片常见的有3LCD、DLP、LCoS、3DLP,而DIY投影机上,用户最容易获取的是LCD,只因可使用拆除的LCD显示屏、显示器上的背光改装成投影LCD显示芯片。

    LCD显示部分除了液晶屏还需要有驱动板以及菲涅尔透镜,同时选购时,驱动板与菲涅尔透镜需要与液晶屏配套。

DIY投影机 必不可少的五大部件解析,多媒体信息发布系统,联网数字告示系统,数字告示,数字标牌,信息显示系统,digital signage

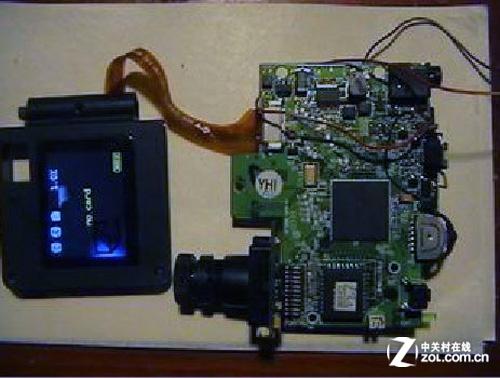

液晶屏与驱动板

    目前DIY投影机的液晶屏尺寸从3.5英寸到15英寸不等,其物理分辨率从640×480到1280×800,售价从100多元到900多元不等。

    DIY投影机中的驱动板类似于电脑的主板,与液晶屏配套使用,配置了投影连接接口。而菲涅尔透镜主要起到聚焦作用。

    另外,与液晶屏尺寸需要配套的还有投影镜头。对于投影机来说,镜头是投影机光路中的最后一个环节,镜头做的好坏,光圈值能否做的最小,和亮度是有直接关系的,光圈的大小和f值成反比,f值越小,光圈越大,投影影象的亮度就高。

    光源在投影机中非常重要,目前在品牌投影机中常用到的有金卤灯、LED灯。而金卤灯在使用过程中需配套相应的镇流器和触发器。另外还需要配备灯座、反光碗以及聚光镜。

DIY投影机 必不可少的五大部件解析,多媒体信息发布系统,联网数字告示系统,数字告示,数字标牌,信息显示系统,digital signage

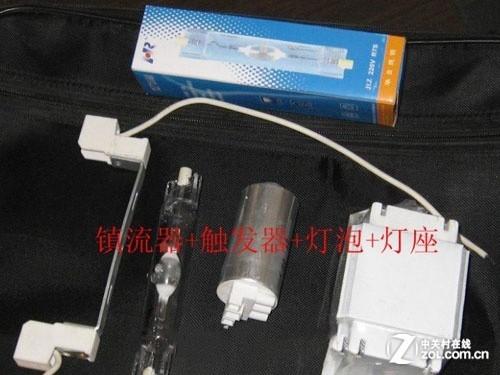

金卤灯套件

    LED灯则直接配套反光碗以及聚光镜就可。

DIY投影机 必不可少的五大部件解析,多媒体信息发布系统,联网数字告示系统,数字告示,数字标牌,信息显示系统,digital signage

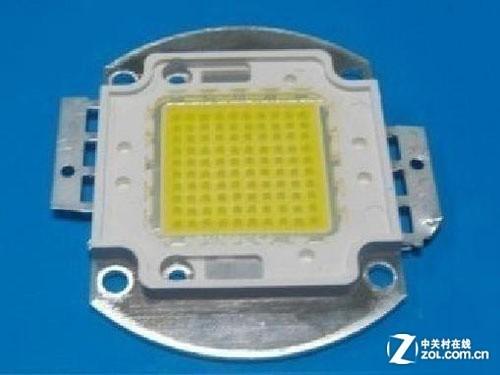

LED灯

    对于DIY投影机的每个部分,喜欢的用户都可以购买到成套的配件。当然,如果你是DIY高手,也可亲自动手制作每一个部件。

    电源对于每一个IT产品都必不可少,而散热是一款产品正常运行的前提保障。投影机需要供电的部件有光学部件、灯泡、散热片或风扇等。

DIY投影机 必不可少的五大部件解析,多媒体信息发布系统,联网数字告示系统,数字告示,数字标牌,信息显示系统,digital signage

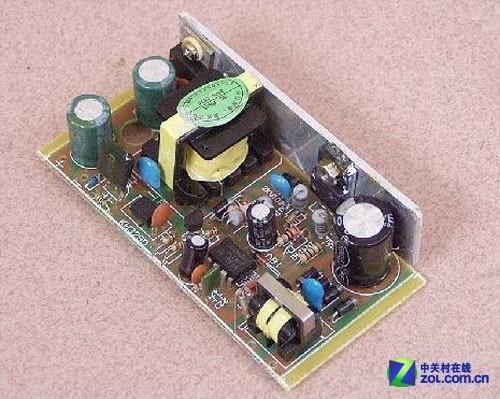

投影机电源

    为投影机选择电源时,尽量选择质量可靠、运行稳定的电源,以确保投影机安全运行。

DIY投影机 必不可少的五大部件解析,多媒体信息发布系统,联网数字告示系统,数字告示,数字标牌,信息显示系统,digital signageDIY投影机 必不可少的五大部件解析,多媒体信息发布系统,联网数字告示系统,数字告示,数字标牌,信息显示系统,digital signage

散热(左:普通散热风扇,右LED散热片)

    散热部分,对于投影机能否稳定运行至关重要,同时也可有效延长投影机部件的寿命。对于投影机各部件当中,散热装置主要加装在光学部件与光源部分。另外在设计时,多数会设计进风与出风散热器,以便机箱内部运行顺畅。

    投影机机箱与组装电脑机箱一样,用来稳固投影机内的各部件。投影机箱的选择需要根据液晶屏尺寸来定。对于动手能力强的用户也可自动动手制作,采用木制或铝盒金均可。

DIY投影机 必不可少的五大部件解析,多媒体信息发布系统,联网数字告示系统,数字告示,数字标牌,信息显示系统,digital signage

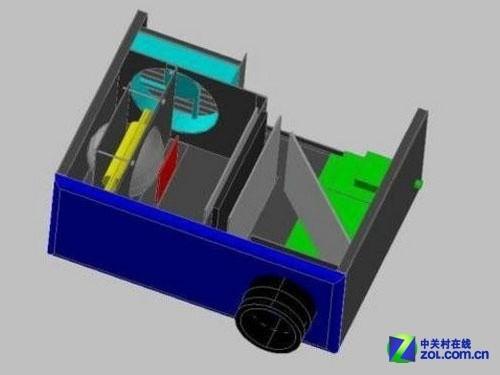

投影机机箱

    不过,看似简单的机箱,但却对整个投影效果有着重要的影响。机箱的合理设计,可以为投影机提供更加稳定的运行环境。尤其是光源较大的发热量,直接影响LCD面板和菲镜,散热不良将直接导致菲镜变形等严重情况。所以务必精细设计箱体的散热风道。

    虽然现在DIY投影机与同性能品牌投影机效果上还有较大的差距,但亲自动手的过程让DIY用户获得成就感,并体验过程中的乐趣。再者,DIY投影机普遍较低的成本也是吸引用户的亲自动手的原因。
