性能强悍 大屏幕图像处理器推荐

创凯电子CK5系列

    在大屏幕拼接系统中，图像处理器是整个系统的核心显示控制设备，图像处理器的优劣直接影响着整个大屏幕显示系统的显示效果、操作灵活性及可靠性。图像处理器可实现多个信号源在显示屏上的整屏、开窗、移动、缩放等各种方式的显示功能，近几年，很多大屏幕拼接厂商都在图像处理器产品研发方面加大投入，使图像处理器在高性能化、数字化、网络化等方面得到了长足的发展，并为更好的保证大屏显示墙拥有更出色的显示效果，操作更方便，推出了众多性能强悍的图像处理器。

    创凯高清图像处理器CK5是创凯电子针对大屏幕显示市场发展趋势以及发展技术上所遇到的瓶颈而推出的全数字高清拼接控制器产品，充分迎合目前大屏拼接电视墙超大化、高清化的趋势，采用全新模块化概念，单机可以自由组合输入输出模块，多台机器无缝级联实现控制和信号输出的连接。

    CK5控制器拥有独特虚屏显示技术，可提供专业的解决方案，定制超高分辨率完美显示，分辨率可达到NxM，N=1920*n(列),M=1080*m(行)，能够为用户提供完美的点对点图像显示。

    采用CAN总线控制技术（CAN是 Controller Area Network的缩写），能够有效支持分布式控制或实时控制，并因该技术灵活便捷的通信方式，全新的数据编码，非破坏性的总线仲裁技术，先进的短帧结构，使得传输时间更短。另外，CK5控制器还应用了强大的故障排查能力和通信介质多样化组合方式。

    全数字化处理，ck5控制器使用全数字通路，输入和输出信号根据特定设备接口的要求可数字可模拟，但是信号在系统内部传输都是纯数字的，并可被无衰减传输至很远的距离。所有的视频处理，包括剪切、缩放、去隔行、降噪，都是在CK5系统内部完成的。

    自我诊断功能，使ck5 控制器可自动扫描输入信号的种类和数量，对每路输入信号的当前分辨率，信号格式进行实时的检测并显示。自动扫描扫描处理器与显示终端的数据通信，实时监测当前整套系统运行状态，可以方便快捷的迅速排查并找到故障点，克服了大型系统故障排查的困难。

性能强悍 Extron昆腾菁英版处理系统

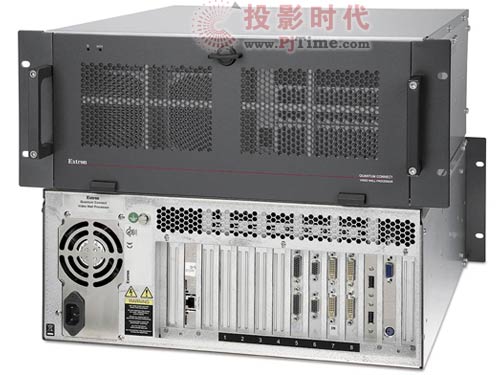

    Extron昆腾菁英版处理系统

    Extron 昆腾连接 (Quantum Connect) 是一款拼接墙处理器，与昆腾菁英 (QuantumTM Elite) 一样可提供高品质的视频图像解析度转换、窗口显示功能和实时性能表现，是具有永久性视音频系统配置并由 2 至 14 个屏幕组成的中小型拼接墙安装环境的理想之选。

    Extron昆腾菁英版处理系统小巧的机箱可支持多种输入、输出和窗口显示功能，采用了高性能视频图像解析度转换技术能够生成极高品质的图像。Quantum Connect 采用卡笼式设计，在制造过程中即可选择用于视频、RGB、DVI 或高清分量视频信号源的输入和输出卡组合 - 此款设备不能现场扩充。每个 DVI-I 双输出卡支持多达 128 个视频/图形信号源窗口。

    特性

    提供 8 个插槽的卡笼式机箱拼接墙处理系统

    支持不同输入和输出配置的灵活性

    高速、专用的视频/图形总线支持实时的性能表现

    双 DVI/RGB 输出卡支持高达 HDTV 1080p/60 的分辨率

    每个双输出卡支持多达 128 个视频/图形窗口

    用于 DVI-D 的双输入卡

    用于模拟 RGB 或高清分量视频的双输入卡

    12 通道视频输入卡支持任何复合视频或 S-视频混合信号源

    高品质图像升频和降频转换

    支持分辨率高达 1920x1200 的数字和模拟输入信号

    随附易于使用的配置和控制软件

淳中视讯Hades哈迪斯拼接处理器

    2012年，淳中视讯在不断投入研发精力的基础上针对日益扩大的国内外安防、音视频、广告媒体等市场，在MVC系列拼接处理器的基础上升级开发出了新一代Hades哈迪斯拼接处理器。

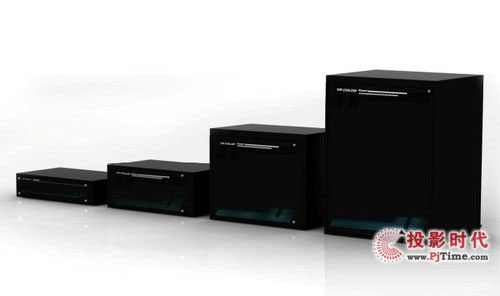

淳中视讯新一代Hades哈迪斯拼接处理器

    Hades哈迪斯拼接系列拥有380/580/780/980等多种型号，延续硬件平台的设计理念，采用先进的FPGA纯硬件架构，支持板卡扩展、超大分辨率底图、场景存取、信号截取、多组屏幕控制、矩阵级联、信号备份等实用功能，能够满足视频处理系统的多种格式信号接入、无缝列换、实时处理、实时显示、流程管理、权限管理等系统功能，为信号的处理提供了一个安全可靠高效的管理平台。

    淳中视讯该款产品的推出，进一步巩固淳中在国内拼接市场的领先地位，不断更新换代的产品为客户提供了更加强大的系统功能、更加个性化的规格定制服务、更加令人满意的售前售后服务。

Jupiter Fusion Catalyst 8000

    Fusion Catalyst是广受全球用户高度赞誉的Jupiter systems Fusion系列的升级产品，2011年正式投放中国市场，其核心是基于PC架构的全数字超高清的显示核心，树立了显示控制领域新的标准，高性能的输入输出卡和最高320Gbps的总线带宽，给用户带来了无以伦比的数字影像体验。

    其中的Fusion Catalyst 8000，无愧于迄今为止最迅速、最强大的显示墙控制器！该产品软硬件全部由公司自主研发，兼容性和稳定性更高，是大屏显示行业，特别是苛刻项目的不二之选。无以伦比的320Gbps超级带宽，使Catalyst 8000可以傲视所有其他对手。超大80个扩展槽位，全面满足所有项目的要求，是大屏显示行业，特别是苛刻项目的不二之选。

    Fusion Catalyst 8000作为一台安装有64位windows7操作系统的PC服务器，支持各种程序运行，可直接打开多个IE窗口，便于网络化监控，区别于传统方式需外接多个客户端作为输入信号来实现的方式。

    其支持点对点还原，画面清晰。拥有超越高清的2560*1600分辨率的输入输出，可实现在有限的面积，实现高分辨显示，同等面积内则可显示更多内容。

    Fusion Catalyst 8000一套设备兼容全部信号，无需网络设备，节约成本，减少故障点。并可实现多信号统一管理。后期维护简便快捷。并支持远程键鼠控制、系统监控功能等，所有产品依服务器标准设计，满足7*24小时不间断运行需要。

三菱 图形处理器VC-MK4000

    三菱VC-MK4000图形拼接墙控制器

    三菱的VC-MK4000图形拼接墙控制器是一个完美的控制室解决方案，具有高性能、高可靠性、性价比高等特点。VC-MK4000能与其它设备无缝地运行于网络操作中心、公用事业控制中心、智能交通管理中心、过程控制、民用和军事监视系统、呼叫中心、财务管理控制室、会议和视频会议室。

    三菱的VC-MK4000图形拼接墙控制器四大特性介绍：

    1、高性能，实时同步显示;

    VC-MK4000为每个显示通道提供搞到3.2Gbps的高速带宽，整个系统具有高达204.8Gbps的超高带宽，所有输入信号通过高速带宽可完全实时，不会有任何延滞。而且输入信号的窗口数量不会受到带宽的任何限制，保证所有信号在不损失刷新率的情况下完全实时高质量的显示。

    2、强大的扩展能力;

    VC-MK4000控制器最大支持256个屏控制，在一个系统里，可同时级联32台MK4000控制器;每台MK4000个输入和输出插槽，系统的扩展只需通过简单的板卡增加即可实现;系统具有两种不同的Overlay模式，通过简单的系统设置几个完成。

    3、高可靠性，满足控制室7x24小时设计，部件支持热插拔。

    VC-MK4000设计符合在控制室环境下不间断24~7运转。为达到此目的，VC-MK4000有多个冗余部件包括：

    双电源冗余备份，且支持热交换;

    输入输出板卡支持热交换功能;

    散热风扇冗余备份，且支持热交换;

    采用100,000小时超长寿命的散热风扇

    4、开放式架构，灵活的配置方式

    VC-MK4000图形拼接控制器采用开放式结构设计，基于标准工业计算机结构，便于系统软、硬件升级， 扩展性能非常灵活。显示墙控制器可提供的二次开发接口，便于在用户的应用系统中集成大屏幕、控制器的功能。

    除此之外，VC-MK4000图形拼接处理器提供了几乎所有大屏幕显示系统需要的全部功能，且信号处理能力、图像显示能力、稳定可靠性、易操作性、灵活扩展性等均居于业界领先，可为所有行业的大屏幕系统显示应用提供全面、可靠、领先的解决方案。

VisionStar网络节点式拼接处理器PROLAN

    VisionStar PROLAN－网络节点式拼接处理器

    PROLAN－网络节点式拼接处理器 是威视讯达科技有限公司（VisionStar）于2011年推出的打破传统信号传输模式及传统监控指挥中心建设解决方案的革命性产品；PROLAN采用基于网络流媒体传输技术，使信号传输完全VGA、VEDIO等模拟线缆，而采用网络数字信号进行传输，并且PROLAN采用高集成单节点多输出的总设计思路，实现节点化、集成化、数字化的设计理念，打造高集成度，实现“多点对多点"（多点输入对多点输出）网络数字化信号传输的节点式PROLAN拼接系统。

    整体PROLAN拼接系统由编码节点及解码节点组成，所有设备通过CAT5e/6类网线连接；相对于传统的显示墙拼接系统，PROLAN的优势是显而易见的。

    PROLAN的系统优势

    基于纯数字网络传输作为传输主体，完全避免信号传输衰减及干扰；并且可以有效的增加相应的传输距离；

    通过CAT5e/6类网线承载设备间信号连接，完全舍弃VGA、VEDIO传统线缆，完全减轻布线难度，并有效提高布线工艺；

    高清视频解决整体解决方案，输入和输出均可为实现高清（1920x1200）；

    更好的兼容性，通过单台编码节点可以支持16路VEDIO信号接入、编码、输出，完全支持传统监控摄像头；

    更强的扩展性，基于TCP/IP为网络索引依据，轻松添加编码节点及解码节点；

    高集成度，单台PROLAN解码拼接终端支持4通道信号输出，配合信号编码节点，实现多点对多点传输模式；

    高性能，单台PROLAN解码拼接终端支持32路D1信号并行解码；

    高性价比，具有采集、分配、传输、交换、显示、控制功能，有数字矩阵功能，可节省相关信号处理设备费用；

    PROLAN的系统应用

    PROLAN在中小型配置的拼接项目中的应用中运行良好，但在包含几十个、甚至几百个输入和输出信号通道的大型拼接项目中表现尤为出色。完全基于网络为传输主体，基于TCP/IP输出设备索引，单网段支持最多253路信号源；完全可以胜任超多信号源输入、输出拼接项目；并且"多点对多点”的节点式传输模式、单台PROLAN解码终端节点支持4通道显示单元输出；并具备单节点并行解码32路D1信号的强大性能，完全可以使整个大型项目的设备配置达到最优化；PROLAN是高集成的、节点式、简便的、可扩展及容错的，它易于维护并能满足长久的发展需要，PROLAN在简化安装的同时提供了更多的灵活性、性能和发展潜力，同时减少了设计、布线、安装和维护的成本。

威创Digicom Ark1200处理器

    Digicom. Ark1200系列多屏处理器是VTRON公司全新推出的显示速度最快的多屏图像处理器。拥有VTRON独创160G/S超带宽数字信号流总线技术与实时智能总线交换（RIET）技术，从根本上保证了Digicom Ark1200系列多屏处理器完全实时信号图像显示的优势。结合热备份冗余电源、在线修复式模块化硬件结构等多项创新技术，使得Digicom Ark1200系列多屏处理器拥有出色的图像显示效果和极高的稳定性能，适用于控制室、指挥中心、运维中心、数据中心、会议室等综合应用环境。

    单一逻辑桌面

    VTRON公司从客户应用需求出发，依靠技术创新的实力，自主研发出应用于DLP数字拼接系统海量数据传输芯片解决方案。VTRON独创的160G/S超带宽数字信号流总线技术，有效地解决了业界普遍面临的因多屏处理器数据传输总线带宽资源限制而引起的系统显示速度慢且不稳定等技术瓶颈，使得Digicom Ark1200系列多屏处理器具有实时的显示速度。

    创新 160G/s宽带总线

    VTRON公司以用户需求出发，创新技术研发着手，自主研发出应用于拼接系统的巨量数据传输芯片技术，全新推出 VTRON独创的 160G/s多屏处理器高速宽带总线，彻底根除了困扰业界的，因多屏处理器数据总线带宽低下引起的拼接系统显示速度慢且不稳定的瓶颈，使得 DigicomArk1200系列多屏处理器具有无以伦比的显示速度。

    全交叉调度架构高速数据传输技术

    Digicom Ark1200系列多屏处理器采用全交叉调度架构高速数据传输技术，底层数据传输由 VTRON独创的数据调度芯片技术控制，为每路信号动态设置点对点的专线数据通道，每路 RGB、视频、网络等图像信号独享各自的专用通道进行传输、保证包括RGB信号的所有信号图像的完全实时显示，RGB信号显示速度达到30帧/秒。

    图像色彩艳丽，画面质量极佳

    Digicom Ark1200系列多屏处理器通过VTRON独有的画面锐利技术（ISV）和精确的前置预测式动态补偿去隔行处理技术，使复合视频信号图像有卓越的表现，画面细腻锐利、图像通透明亮、清晰流畅、色彩丰满亮丽。

    极高的稳定性和可靠性

    Digicom Ark1200系列多屏处理器采用模块化硬件结构设计，系统电源、风扇、 RGB信号采集卡、视频信号采集卡、 IP视频采集卡、图形输出卡、系统控制板等模块均支持带电热插拔，任一模块的故障或异常均不会影响整个系统的正常运行。系统具有业务自动恢复功能，用户可以在系统运行的情况下直接更换信号采集卡、图形输出卡等，并能自动恢复换卡前的信号窗口正常显示。另外，系统对进风口、出风口及机箱内关键点的温度进行实时监控，满足了用户对系统可靠性、稳定性的特殊要求。

    RGB信号输入（可选）

    支持多达 32路模拟/数字 RGB信号输入（可扩展），输入信号分辨率支持 640×480到1600×1200。所有 RGB输入信号可同时开窗实时显示（30帧/秒），RGB窗口可以在逻辑屏上任意移动放大缩小或相互迭加。

    活动视频信号输入（可选）

    支持多达 32路复合视频/S-Video视频信号输入（可扩展）；支持 NTSC/PAL和 SECAM制式。所有视频输入信号可同时开窗显示，每个视频窗口都可以在逻辑屏上任意移动、放大缩小或相互迭加。

    IP视频信号输入（可选）

    支持多达 32路 IP视频信号输入（可扩展）；支持 H.264压缩格式；支持 QCIF、CIF、HD1、D1（4CIF）等图像格式。所有 IP视频输入信号可同时开窗显示，每个 IP视频窗口都可以在逻辑屏上任意移动、放大缩小或相互迭加。

    网络功能

    Digicom Ark1200 多屏处理器支持 TCP/IP网络协议，可接入 Windows、Linux等网络，无须改变现有网络环境，同时支持多个 Ethernet网络连接。可通过 VTRON公司自主研发的 VLink、VLinkExpress等多种网络显示软件，实现网络上多个终端显示画面同时在高分辨率桌面上显示，显示窗口大小可根据需要任意调整。

TVONE多画面处理器C3-540

    作为信号处理转换的领先厂商，TVONE推出了全系列高清产品，包括像全方位输入输出无缝切换器、C3-540、C3-340、C2-80000、3G SDI多画面处理器以及音视频转换器等产品，在行业受到了广泛关注。TVONE C3-540采用TV One最新的CORIO?3技术，为用户提供了使用新水平视频处理能力的机会在创意和动态视频的显示上达到新的高度，而这一切尽在一个4RU机箱里。

    CORIO 3视频处理技术允许每个输出使用自定义的布局。输出可实时的独立旋转360°，不增加延迟，可应用于具有创意的视频墙上。亮度基准线控制可用于投影机上帮助投影图像均匀分布。变形控制允许同时进行曲面投影和多种布局投影，或设计一个布局去配合多个投影机使用，或多个监视器组合形成一个大的画面。

    CORIOmaster 还包含了一个多画面可监测输入，帮助在现场活动中预览信号源或者在不同类型的装置中作为一个状态显示器。图形图像可被导入CORIOmaster中用作背景也可用于每个画布中。

    CORIOmaster通过一个多平台软件包提供控制， 提供了一个直观的方式建立布局和自定义布局用于每一个输出。预设可被保存和调用。在画布上可作 出改变然后传送到布局；COROmaster高功率，但却功耗低，通常只需仅仅160瓦，满载。传统的视频系统执行相同的任务能源消耗高达十倍。显然COROmaster节能很多。

    此外，每一路输出都可在一系列的模拟和数字视频格式（最高达3G-SDI和WUXGA）之间单独的进行上，下，交叉转换。客户可自行选择所需要的视频格式和输入输出接口数量的模块。
