自己动手救活蜗牛 Venue Pro换屏记

前情交代 屏幕突然失灵

    手机越来越智能，集成度越来越高，也越来越容易出问题。正规渠道的行货手机可以找维修网点(服务态度不好？起码还有315)。如果是当初千辛万苦的精挑细选之后相中了一款海外上市的机型，那就只能看水货商的道德水准了，如果是好心的店家，保修能长久一点(但大多是按月算)。

告你Venue Pro如何更换屏幕

    小编是后一种情况，留恋全键盘，外加逃离主流平台的强迫症(路人甲：这是病，得治！小编：T-T)，所以当初相中来自戴尔的Venue Pro(滑盖，全键盘，Windows Phone，AMOLED，4寸大屏，份量和质感，不喜三星，>_<，渣摄像和烂BingMaps也忍了)。

    选择这种小众手机当然很拉风的说，不过代价也是有的，虽然都是M.I.C(Made in China，中国制造)，但万一出了问题就麻烦了(黄小琥：没…那么简单@#￥%… )。

    某天Venue Pro真的坏了，中间空的区域触摸失灵，语言描述不直观，参见下图。网上盛传的“电击法”毫无效果。(注，“电击法”是指用打火机的机芯，对着触摸屏实施电击，据说对上了年纪的早期HTC部分机型有效，与网瘾少年无关！)

工程模式-触摸屏功能测试

    先去淘宝的交易信息中查一下保修，小编的手机已经“过保”了(当初淘宝店家的政策是保半年)。而由于水货手机大部分在国内没有上市，所以正规的维修配件很难弄到。如果按照美国的运营商的售后服务策略，如果小编拿去给T-Mobile(小编的Venue Pro是T-Mobile定制版)，是可以免费更换一台新机的(但这是天朝，亲！有钱飞去美国换个新的再回来啊！)，所以维修配件是不指望了。

    无奈，只能选择自己去论坛收“尸体”(就是别人用坏的同型号手机)回来自己把触摸屏换掉，或者去淘宝上找有卖Venue Pro触摸屏的二手配件商。(这些配件商人的方法也是一样的，先去论坛低价收“尸体”，再把还好用的部件拆下来卖给同行或者需要的人，只是小编想节约一下成本，所以直接选择找配件商人。)

    小众手机果然是小众手机，全淘宝只有屈指可数的7个店有卖(这还没算里面的重复页面)。

    和卖家谈妥价钱，RMB200块，也算放血了，不过当你喜欢一件东西的时候，你会感到“痛，并快乐着”。这边拍下付款等收货。那边就去网上搜罗拆解方面的资料，比如视频，论坛里机友的拆解分享(Venue Pro这款机器的问题还蛮多的，很多人听筒/扬声器之类的坏了也做拆解)。除了论坛上各路网友的不完全拆机帖子，小编还很幸运找到了一份较为“官方”的PDF文档——Service Manual_Dell_LightingV8_20110429.pdf(戴尔Venue Pro服务手册，里面有所有零部件的品牌型号，并且图文并茂地说明了完整的拆机和组装流程，对天朝大多数百姓来说，最大的问题还是里面是纯英文的)。

    按照服务手册里面说的，拆机用的一些基本工具也要准备好，镊子，塑料撬棒(有指甲的亲们也可以自产自用，不过要注意安全哦 :D)还有专用的螺丝刀。自己在家DIY的话还是去电脑城淘一下吧，淘宝上一套三十几合一的组合工具，也只有十几元而已。除此之外，最好再自备擦镜纸(擦屏幕用)和棉手套(中学时升国旗戴的那种，很薄，可以吸手汗，防刮伤)，二者都很便宜，农贸市场(真是上个世纪的词汇)几元钱能“批发”好多。

工具备齐 开拆STEP1

    STEP 1拆电池 拆螺丝

    怀着激动紧张的心情，开始拆机啦！首先，关机，然后，打开后盖，第三步，拔电池(想起麦兜妈妈麦太太的“纸包鸡”了有木有，不懂就去问百度)。

一定记得先关机再拔电池

    在这里唠叨上面这句是希望各位机友别忘了第一步要先关机再拆电池，拆机前一定要想清楚流程，切忌盲目乱来用蛮力，智能“鸡”经受不了粗暴拆解。

TF卡在这里，揭掉贴纸，用镊子夹出来

    对Windwos Phone 7手机来说，TF卡一般是不可拆换的，所以封口处用黑胶纸贴住了，用指甲或者镊子撕掉就可以看得到，再用镊子把TF卡拔掉即可。

贴纸和存储卡合影留念

    拆螺丝钉，这里要用到梅花型螺丝刀，螺丝钉总共六枚，有四枚很好辨别位置，另外两枚，一枚在经销商质保贴下面，另一枚贴着白色贴纸(大概是鉴别是否进水的贴纸)。把贴纸用螺丝刀起掉就可以了。

    如果你觉得还有某一片区域理应有螺丝钉固定，但却没有的时候，一定要多做检查，贴纸什么的最唬人。

STEP 2 蟹壳？卸壳！

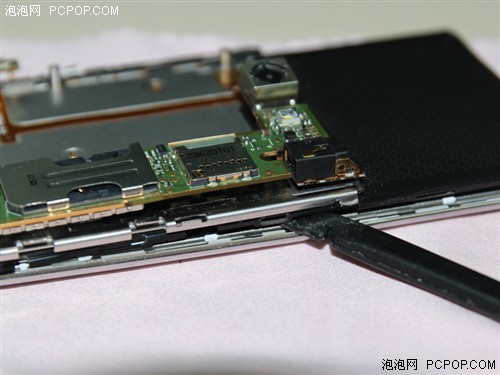

    拆掉外壳上全部能拆的螺丝钉，接着就该换撬棒了，之所以用塑料的，是保护机身外壳以及内部部件，撬棒本身不要选择金属的或者很坚硬锋利的，容易对手机造成损伤。用撬棒从相机键一侧开始，将机身撬出缝隙，第一次拆解的手机一般不容易撬开，这时一定要慎用力气，以免发生不必要的意外，酿成悲剧。

从相机键开始撬

顺时针或者逆时针撬一圈

    撬出缝隙就可以松动外壳了，这是最费劲的一步。

    N久之后终于把后壳取下来了，来看看内部结构，线路板还是有些扎手，所以前面提到的棉手套可以派上用场。

摆在右边壳子上的不明物体？那是相机键↑↑↑，会乱跑，要收好

    “蟹壳”和“内脏”来张合影。

STEP 3 主板的第一次接触

    来看看主板怎么卸。仔细看看没有直接固定主板的螺丝，整块主板是用卡扣固定，那就把它取下来。要小心，排线很脆弱。

主板上某处卡扣

屏幕排线

    主板松动之后，用手小心取下主板，看看下面果然出现了螺丝的踪影，不过仔细鉴别，一处是屏幕的，另一处是键盘的。

键盘螺丝，还有一处，被遮住了

键盘的螺丝，不拆也罢，免得增加装不回去的风险

STEP 4 屏幕螺丝 拆掉拆掉

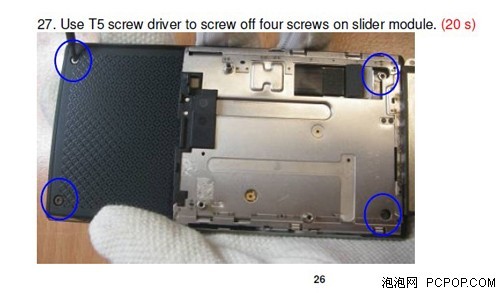

    对照Service Manual上的截图来找一下，Service Manual拆解的比较全面，所以图片上显示的非常“秃”。

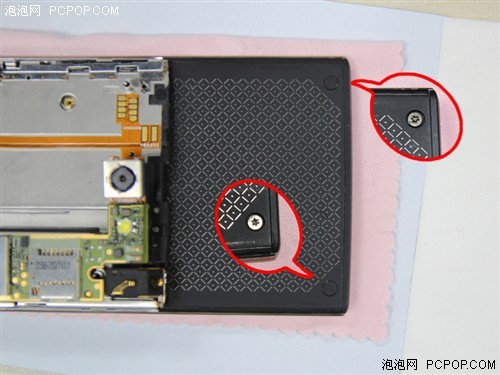

    外面的两枚螺丝需要取下两枚垫片，这种藏螺丝的方法，在电子产品中算是非常常见的。

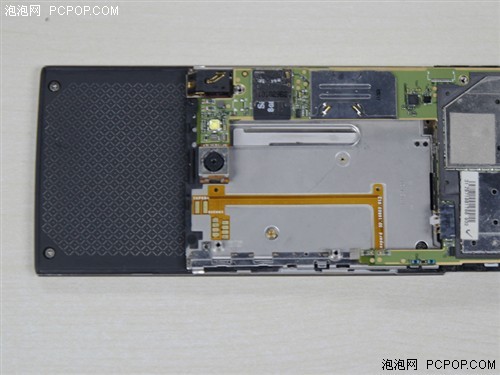

剩下两枚螺丝在主板下面，找到卸掉，用的螺丝与背壳相同

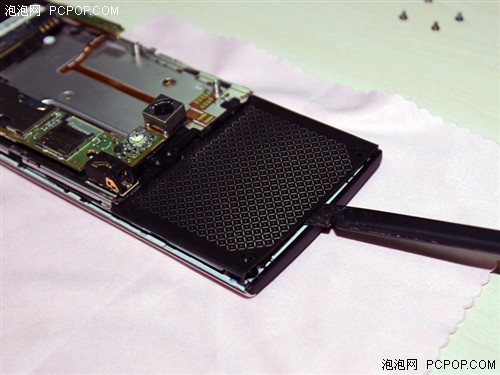

    卸下螺丝，换撬棒，撬开屏幕的壳，与前面卸背壳的方法相同。

小心拆下来，右边这个就是需要更换的触摸屏了

STEP 5 取下“相框” 更换外屏

    触摸屏还是被一圈塑料“相框”包着，需要继续拆解，不过这里的“相框”是与触摸屏用粘合剂粘连，是一次性的，所以取之前用电吹风四周吹热一下会相对容易一些。小编在单位，没好意思“噪音扰民”，所以拆的比较费力。

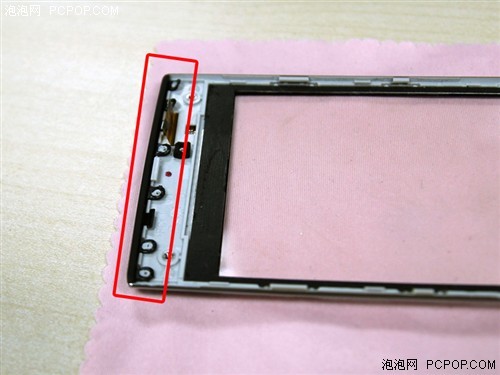

这一层固定扣也是一次性的，用细一点的螺丝刀撬起

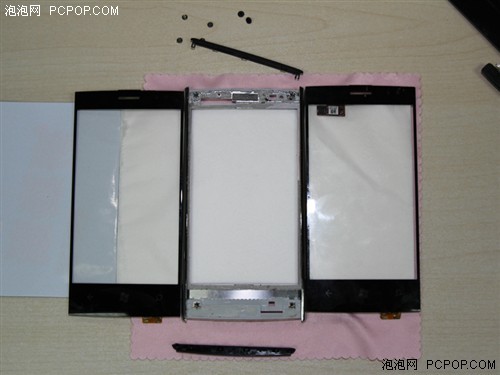

好不容易吧“相框”卸掉，来张新旧“交接仪式”纪念

    接下来要做的，不用我说也很明确啦，把“相框”装到新的触摸屏上，注意粘合方向，不要留缝隙哦。

    都说“上山容易下山难”，对于拆解过程来说，还是“装机容易拆机难”，怎么拆的怎么装就好。而且拆机前虽然有做很多功课，但真正遇到什么样的情况，还需要多动脑筋，等全拆解过后，对整台机器有了足够的了解，再往上装就相对容易了。

把屏幕装上，主板卡到卡扣上

    如果到了这一步，那说明已经成功一半了哦。装“蟹壳”前记得把TF卡插进卡槽，里面有系统文件，忘记装的后果就是开机停留在DELL的界面。而把“蟹壳”装上也并不容易，记得在恰当的时机装上相机键。

卡扣要卡紧(蛤蟆脸卖萌么)

STEP 6 装好电池 开机检验

    检查机身严丝合缝后上好螺丝。

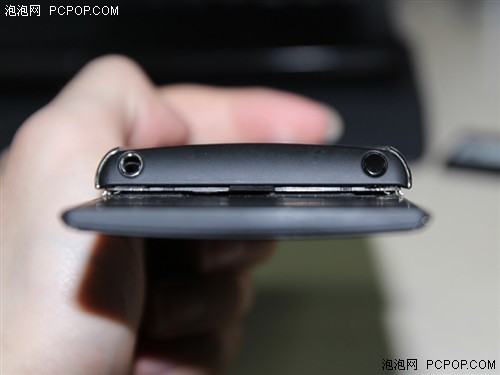

从侧面看看，不要留缝隙

    全部装好之后(别说你还有一枚螺丝在外面没装哦)，开机。

开机界面——久违的Dell

看到了“窗户风”

    胜利在望！看到开始界面，亲手试用一下，触摸屏完全正常，非常完美。Perfect！

    写在最后：

    电子产品的集成度逐年提高，更换配件的成本也越来越高。小编记得2009年买的苹果“口香糖”iPod Shuffle坏过一次，就是直接更换新机。不过好在Venue Pro的集成度一般，加之手机本身的体积有限，螺丝钉的数量不多，主板采用卡扣设计，让整个拆机过程就像在玩乐高积木。

    生活中，为了喜欢的东西(人也一样)，而开动脑筋，真是一件乐事(薯片？吃货！)最后上一张“美背”照。

    咳咳，还是老套一句，拆机有风险，功课要做足。
