DIY投影仅需数百元!骨灰级玩家揭秘全程

单片式LCD液晶投影机



    买不起投影机？没事，花上千元左右自己DIY一台即可，虽然效果无法和1080p家庭影院级投影机相比，但绝对比老式的CRT电视机要震撼很多。

　　没钱照样享受大画面震撼，众多的网友正依靠自己勤劳且富有创造性的双手DIY了一台台属于自己的投影机。找一块废弃的液晶板，网上淘个驱动板，五金店里再买个灯泡，再加上一些其他的小配件，花上几天的时间在家制作一个外壳，一台属于自己的DIY投影机就大功告成了。

网友展示DIY投影机效果

    从技术原理来看，这样的单片式LCD液晶投影机无疑太过于“山寨”。从效果来看，DIY投影机在分辨率、色彩、噪音等方面都存在较多的缺陷。但是不可否认的是，这样的产品正在形成自己的独特产业，让更多的基层消费者享受了百寸大画面的震撼，功不可没。

    不过对于大多数用户来说，DIY产品固然廉价简单，但是却不知从何下手，空有美好的愿景却无法实施，这的确是一种痛苦。为了方便广大网友DIY出自己的大画面梦想，笔者就此为大家提供一些DIY投影机成功案例、原理、技巧等，供发烧友参考学习。

    上面的这个视频国外某网友制作的，从其能够了解DIY投影机的全程。不过需要指出的是，此网友购买的DIY投影机为半成品，只需组装完工即可，技术含量并不高。不过我们还能从此视频中得到另外一个信息：DIY投影机并不仅仅是国内的产物，国外的网友同样钟爱于这种“山寨”产品。

    DIY并不代表低质，对于发烧友来说，也要有一定的底线，切不可因为便宜而放弃原则。笔者认为，首先DIY投影机的亮度不能低于500流明，否则亮度太低对视力等有一定的影响；其次，DIY投影机的物理分辨率不能低于640×480，目前VCD的分辨率为352×288；数字电视机顶盒的输出分辨率为640×480，720p、1080p的电影更是层出不穷，太低的分辨率已经没有了存在的意义；还有就是投影机的分辨率不能低于40寸，目前便宜的32寸的电视机价格仅为2000余元，如果DIY投影机的尺寸仅仅和电视机类似，显然得不偿失。

    好了，了解了这些信息之后，我们就开始动手了。下面我们就和大家分享以为成功的DIY发烧友的经典案例，希望能够为入门级DIY用户提供一定的帮助。

    相对于普通的入门级DIY用户，今天我们和大家分享的这位DIY用户可谓是骨灰级的玩家。凭借众多的成功作品，其在DIY投影机圈内享有盛名。

DIY投影：对于用户来说，如果有能力的话，最好前期就做好设计草图。

对于用户来说，如果有能力的话，最好前期就做好设计草图。

DIY投影机设计草图

DIY投影机设计草图

DIY投影机设计草图

DIY投影机设计草图

DIY投影机设计草图

DIY投影机设计草图

    诚然，对于大部分用户来说，制作和看懂上面这几张图片有一定的困难。如果的确看不懂也无妨，大致了解一下DIY投影机的原理和部件即可。如果连这些也看不懂，下面就一步步看网友的作品，肯定也是有一定的帮助。



DIY投影：某骨灰级网友DIY投影机配件

某骨灰级网友DIY投影机配件

1、LCD屏 LTN121XF-L01，零售价300元左右；2、4合1驱动板；3、欧司朗150W光源套件（灯+灯座+电感镇流器等），零售价250元左右；4、68mm冷膜反光碗，零售价40元左右；5、90mmF130耐高温非球面聚光镜，零售价40元左右；6、113*138吸热型隔热玻璃，零售价20元左右；7、灯室盒；8、12.1寸用F220/330菲涅尔透镜，零售价50元左右；9、12.1寸用镀膜反射镜，零售价60元左右；10、焦距320口径70镜头，零售价200元左右，总价不足千元。

DIY投影机所购置的部分零配件

将购买的LCD液晶屏点亮测试，一切良好

用金属边框等将液晶屏固定，以免震动等造成的损伤

购置的欧司朗150W光源套件（灯+灯座+电感镇流器等）

经过测试，光源套件工作状态良好

　

DIY投影机主要包括两部分

机箱和液晶屏。相对来说，液晶屏属于电子部分，DIYer需要懂一些简单的电路；机箱部分则对制作者的木工等水平有一定的要求。下面我们首先来了解下液晶显示部分的设计制作。

切割菲涅尔透镜，用普通的钢锯条即可

用螺丝等固定好液晶屏

通电点亮进行测试

点亮测试效果

由于目前没有制作外壳机箱，所以有一定程度的漏光

显示效果还是较为理想的

DIY投影：下面就开始机箱的制作

下面就开始机箱的制作

    对于玩家来做，在开工之前应该对所购买的产品进行仔细认真的测试。否则，一旦某个部件出现问题，一切又要全部推倒重来，费时费力，DIY的效果也往往不太理想。

    光源显示部分经测试没问题后，下面就开始机箱的制作。在这里，该玩家使用的所有板料都是中密度纤维板，这样更容易加工成型。由于前期都已经做好了设计图，下一步就是根据设计图对板材进行开孔。

DIY投影机机箱所需要的中密度纤维板

在中密度纤维板上做好规划

开始加工制作

加工制作后的中密度纤维板

对纤维板进行合并

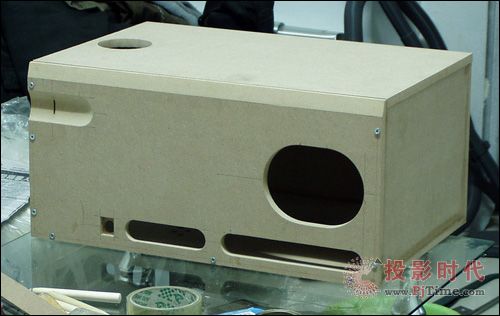

大致成型的机箱

在机箱内部做好固定液晶屏的部件



DIY投影：装配箱体也是有技巧的

装配箱体也是有技巧的

笔者建议使用乳白胶或者指接胶，此类产品属于乳化类木材粘合剂，板材吸收水分后即有一定强度，固化后不溶于水，耐潮能力较好。

在铁皮上钻孔，用于安装灯泡套件

安装上灯泡组件之后的效果

在灯泡套件外加上菲镜

在机箱上安装投影镜头

将灯泡套件部分固定

液晶屏、散热风扇、灯泡组件等均安装完毕

效果测试

DIY投影：灯泡组件部分和显示屏部分进行了分开设计安装

灯泡组件部分和显示屏部分进行了分开设计安装

    和普通DIY用户所不同的是，该玩家将灯泡组件部分和显示屏部分进行了分开设计安装，对投影机的散热、稳定等显示有了更好的帮助。

    至此，DIY投影机已经初步成型。接下来，就要开始进行对细节的调整和修饰，消除浓厚的“山寨味”，达到更为理想的效果。

DIY投影机的测试效果

将机箱内部涂黑

    DIY投影机内部采用的都是高透光液晶屏，内部无规则的杂散光线不仅不能提升亮度，反而还会降低投影机的对比度，所以建议用户将其内部进行涂黑处理。

将机箱内部涂黑后重新安装固定各部件

成型后的DIY投影机



DIY投影：基本上可以宣告大功告成

基本上可以宣告大功告成

如果制作者对现有作品仍然不满意，可以适时对外壳进行喷漆等装饰，但是投影性能基本上已经稳定了。下面我们就来看看DIY投影机的效果。当然，该玩家是将投影机显示的画面投射到白墙上的，毕竟一块普通的幕布价格往往也在五百元以上。

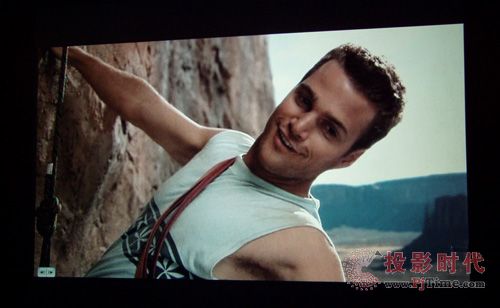

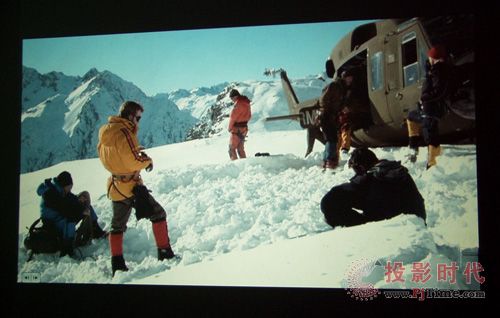

DIY投影机效果展示

    从整体来看，效果还是较为理想的。虽然无法和1080p高清投影机相提并论，但是投影机的物理分辨率也达到了1024×768，远远高于普通3000元价位投影机800×600的分辨率。

    其实DIY投影机的原理很简单，就是废旧笔记本的显示屏拆下来，然后通过光学原理对画面进行放大，然后即可得到投影大画面效果。而传统的投影机则是光机电一体化产品，对各方面都有着很高的要求，所以不可相提并论。有兴趣的读者也可以通过拆解了解3LCD和DLP投影机的内部结构：点击进入3LCD投影机拆解 点击进入DLP投影机拆解

    在两年前，DIY投影机还一度风光无限，但是随着大量3000元DLP投影机的上市，DIY投影机市场近来已经萎缩的较为严重。从技术原理来看，DIY投影机和品牌有着本质上的区别。另外，品牌投影机的品质保证、售后等也要远远强于DIY投影机。DIY迟迟没有火起来还有一个很重要的因素就是普通读者根本不知道这样产品的存在，更谈不上制作属于自己的DIY投影机。
