讯维VGA双绞线延长器-信号延长新突破

    讯维VGA双绞线延长器专为数码视频展台、网络平板音视频广告工程、大屏幕幕墙视频显示、工业控制、医疗设备、安防监控、大型中央控制系统、多媒体教学等高清视频显示系统工程中对高质量视频信号长距离传输的需求而专业设计的集VGA信号编码、转换、分配、驱动、接收、解码及还原功能为一身的高品质信号传输系统。它可以将RGBHV形式的VGA、SVGA、XGA、SXGA、WXGA(16:9)、UXGA信号通过非屏蔽五类双绞线（五类网线）上平衡传输，以增强对共模干扰信号的抑制，同时又大幅度地节约了线材成本并简化了工程布线。

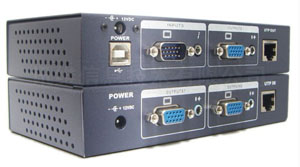

    讯维VGA双绞线延长器

    讯维VGA双绞线视频发送器的作用是将来自于PC、笔记本、数码视频展台或硬盘数码广告播放器的VGA-RGBHV非平衡信号经广播级直流视频缓冲（供本地VGA显示输出或本地分配使用）至350MHz双绞线视频编码器，经调制、编码、加重、增益转换后成三对差分方式的平衡视频信号。R、L立体声音频信号经音频编码合成后，采用高达225V/us压摆率（极品瞬态动态响应）、信噪比仅为1.9nV/root Hz、24bit/40Mbps及125MHz带宽的发烧级立体音频编码及驱动、分配、合成转换成第四对平衡信号输出（适用于24bit-CD、MP3音质），可采用一根CAT-5双绞线RJ-45水晶插座输出。XW-VGL101于业界首家采用外接双USB供电（同时预设＋9V外接电源插座），独具本地VGA、立体声音频/RS232控制 (可选) 输出、远程频率补偿、输入输出短路保护、自恢复功能、无输入待机休眠省电模式等功能。

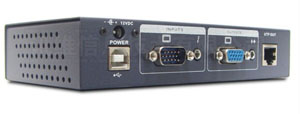

    讯维VGA双绞线视频发送器

    VGA双绞线视频接收器采用平衡输入信号缓冲、地电位隔离、可变增益放大、平衡-非平衡转换、共模信号恢复、9段极点均衡加权补偿、RGBHV信号解码、连续亮度增益调节、独立RGB清晰度和饱和度调节、高保真视频分配、长距离功率驱动等11级广播级视频信号处理，全面支持高达1900x1600分辨率。采用超五类或六类非屏蔽双绞线可支持VGA480*640/60Hz传输距离800m,SVGA-600*800/60Hz传输距离650m，XGA(1024*768/60Hz)传输距离500m，WXGA-1280*768/60Hz传输距离400m,SXGA-1280＊1024/60Hz传输距离300m。

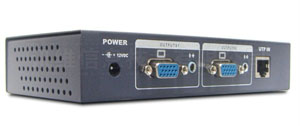

    讯维VGA双绞线视频接收器

    由于整个传输系统采用了加权零值拆分的平衡传输的专利技术，因而双绞线在传输信号时不会受外界共模干扰的影响同时也不会对外造成EMI干扰。讯维VGA双绞线延长器输入为RJ45接口，具有2组独立的标准VGA及立体声音频输出接口，具有远近程选择功能，适用于本地通用显示设备（投影机、显示器、TFT-LCD TV、PDP）相连接和下级级联应用，VGA格式最高可兼容2300x1920/60Hz@200米。讯维VGA双绞线延长器接收端使用非屏蔽超五类或六类网线作为传输线，非常适用于工业控制、医疗、多媒体教学、KVM、液晶广告工程、大屏幕显示幕墙、视频监控等各类需要VGA信号中长距离传输的应用。

    XW-VGL101点对点传输示意图

    作为专业音视频信号接口设备制造厂商，讯维结合自己长期从事电子信息技术应用研究的实践经验，研究开发具有国际标准、高可用性、高品质的 XUNWEI 系列产品。我们将为客户提供最完美的解决方案！欢迎登录讯维官方网站：www.xunwei.org或拨打电话028-82008833咨询，我们期待与您的合作！
