三菱电机推智能手机用6频带放大器

来源:技术在线 更新日期:2012-03-09 作者:佚名

    三菱电机开发出了支持1.7G~2GHz中的六个频带的信号发射用高频放大器(功率放大器)注1)。包括电源效率在内的功率转换效率(功率附加效率)最大为40%,比同样是支持6个频带的竞争产品高出约5个百分点(图1)。封装尺寸为3mm×3mm×1mm,与单频带的产品相同。可用于具备国际漫游功能的智能手机等,计划2012年度内投放市场。

    该功率放大器以HBT(heterojunctionbipolar transistor)工艺为基础制造而成。通过电路设计上的两大改进,以小尺寸实现了高功率附加效率。虽然三菱电机并未公布改进的具体技术,不过该公司信息技术综合研究所光?微波电路技术部长平野嘉仁透露,“关键在于在大范围的带宽中尽可能不使(信号的)失真成分增加”。

    注1)支持3GPP(the 3rd generation partnershipproject)标准规定的频带1、2、3、4、9、10。

三菱电机推智能手机用6频带放大器

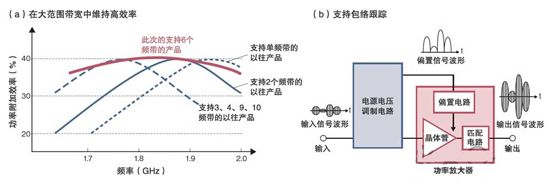

    图1:功率附加效率高达37~40%

    三菱电机开发的功率放大器在覆盖六个频带的大范围带宽中实现了37~40%的功率附加效率(a)。支持在时间轴上对电源电压进行最佳控制的包络跟踪(b)。(本图由《日经电子》根据三菱电机的资料制成)

    第一项改进是在不增加电感及电容的情况下对L及C等常数实施优化,使功率放大器中的匹配电路实现大带宽化。第二项改进是采用包络跟踪(envelope tracking)这一电源控制技术来抑制功率放大器输出变动影响,并对功率放大器做适于该技术的设计。通过外置美国Quantance公司的专用IC来支持包络跟踪。

    三菱电机原来主要向日本国内的便携终端厂商提供功率放大器。不过,随着LTE时代的到来,3~4频带以上的多频带产品将会增加,平野认为这意味着将会有更多向海外“拓展的商机”。
