10Bit面板 NEC万元级专业液晶显示器测试

显示器参数解析

    提到高端的专业级显示器，大家就一定不会忽略掉NEC这个品牌，其之前已经推出过很多经典的专业显示器产品，如2490WUXI2等产品也凭借着强 悍的性能以及合理的价格获得了无数高端人士的好评。在此之后，NEC推出了“PA”系列专业机型，作为对2690WUXI2等“90”系列产品的补充。 NEC新的“PA”系列共包括PA301W、PA271W、PA241W以及PA231W四款机型，它们的屏幕尺寸分别为30英寸、27英寸、24英寸和 23英寸，并且针对的用户群体同样为高端专业人士。而现在我们这里将对23英寸产品PA231W进行详细测试。

    作为一款专业的显示器产品，其也具有一些自己独有的特色功能：首先IPS广视角面板必须是标配，其能提供更大的视角。不过与普通IPS面板不同的是，NEC PA231W采用的面板原生支持10Bit发色数量， 约10亿七千万色(戴尔U2410的IPS面板原生支持8Bit色彩，U2311H的IPS面板原生支持6Bit色彩，通过抖动算法达到8Bit)，支持 14Bit可编程色彩查询表，即从4兆3475亿种颜色中挑出10亿7374万种颜色表示，相比之前的12Bit伽马补正(约679亿6723万颜色中挑 选1677万种颜色表示)，PA231W在灰阶表现的平滑性以及正确的颜色分辨率上都有巨大的飞跃。除此之外，NEC PA231W还加入了画中画、多种深度的设置选项，这些我们将会在评测内容中为大家详细介绍。

    尽管是一款23英寸的显示器产品，但NEC PA231W的经销商报价“高达”11990元，而市面上普通采用IPS广视角面板的23宽屏液晶售价在1000元左右，那么究竟是什么原因造成两者会产 生大约10倍的价格差异呢？之前我们已经介绍过，专业的显示器在机身的构造、OSD菜单的深度调节以及色彩表现方面都与普通的显示器有较大的差别，接下来 我们也通过这三个方面为大家诠释这款PA231W为何敢卖万元。

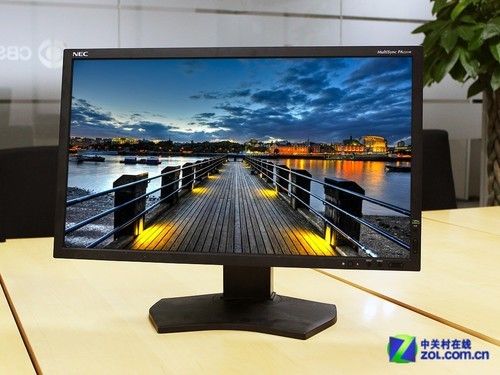

    NEC PA231W液晶显示器

    [参考价格]  11900元

外观：灵活机身+朴实风格

    由于针对的是高端的设计以及图形制作的专业用户，因此NEC PA231W的外观设计完全没有必要像普通机型那样时尚，简洁朴实的风格成为了专业显示器的标志。这么做主要有两个原因：1，超窄边框加上方方正正的机身 更加有利于用户进行多屏幕的拼接；2，传统边框的材质不会有任何反光效果，这样不会对用户观看屏幕所产生的视觉感官造成任何影响。同时，机身升降、旋转功 能也是这类专业显示器的标配功能。

NEC PA231W液晶显示器的外观

    在外观设计方面，NEC PA231W继续保持着“专业”的风格，超窄边框，传统方正的机身，全黑色的颜色透露这一丝不苟的气息，至于其这么设计的原因我们已经在上文提到。

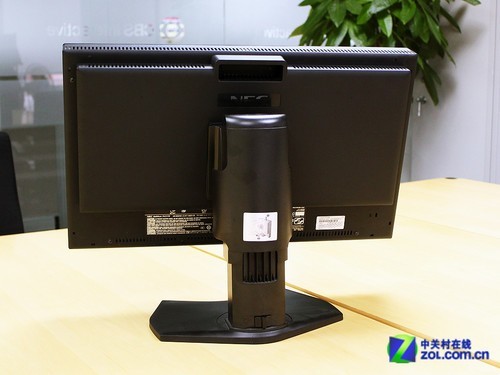

NEC PA231W液晶显示器的背面

    NEC PA231W液晶显示器的背面设计同样非常简洁，可以看到其底座支架非常厚实，其主要原因是能够支持机身的升降与旋转，此外PA231W机身内加入了非常厚实的屏蔽钢板，因此整体重量相对普通显示器更大，粗壮的支架有助于机身的稳定。

NEC PA231W液晶显示器的可调节角度

    NEC PA231W的底座支持升降与旋转，由于其并非主打外观设计，并且考虑到画质输出的稳定性与准确性，其在机身内也加入了非常厚实的屏蔽钢板，因此其机身厚 度也要比普通显示器更加厚实，不过其可调节角度在-10°到40°之间，拥有较大的调节范围，给专业用户很高的自由度。

细节：厚实的用料+细致工艺

    对于专业显示器而言，其最为重要的就是保证长时间的稳定运行，而要实现这个目的就需要非常扎实的用料，并且配备完整的抗屏蔽装置，因此我们可以看到很多专业显示器都因为加入了厚实的钢板，虽然牺牲了美观性与可移动性，但这两者专业用户并不会在意。

    NEC PA231W的机身细节

    NEC PA231W采用了超窄边框的设计，目的是更加有利于多屏幕的拼接，其OSD按键位于机身的右下方，不过虽然没有加入类似2690WUXI那样的摇杆，但 传统按键式的操作也非常简易。此外由于PA231W的机身非常重，为了搬运的方便，其机身顶端有提手的设计。

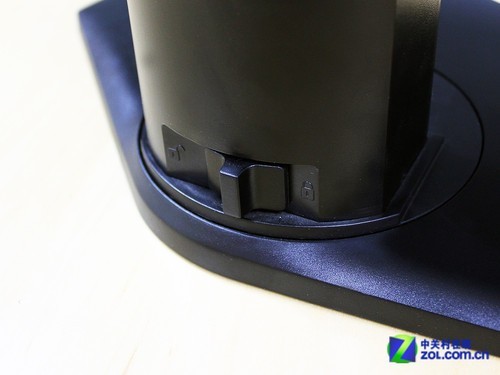

NEC PA231W的底座锁

    通常支持升降功能的显示器会在底座支架的低端加入底座锁，并且使用一个金属条来进行锁定，但长时间使用后这根金属条非常容易丢失，因此NEC这次在PA231W使用了另外一种锁定的方式，解决了部件丢失的问题。

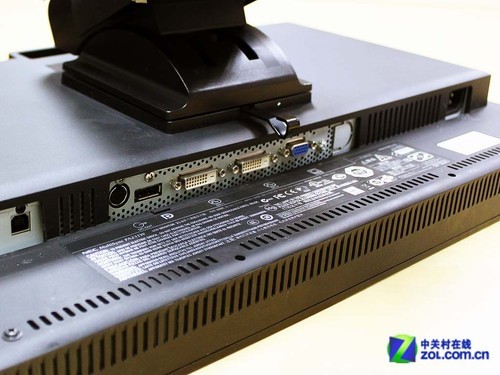

NEC PA231W的视频接口

    除了内置了USB Hub之外，NEC PA231W还配备了较为齐全的视频接口，包括两个DVI-D，一个D-Sub和一个DisplayPort接口，其中DP接口主要为专业级显卡传输10Bit数字视频信号设计的。

菜单：你从来没有见过的选项

    在上文中，我们从“特殊外观”这个角度来为大家呈现出NEC PA231W与普通液晶显示器的区别，下面我们来看看其OSD菜单中的设置。由于针对的用户群体更加专业、更加有针对性，因此PA231W的内部设置会比普通显示器要复杂很多。

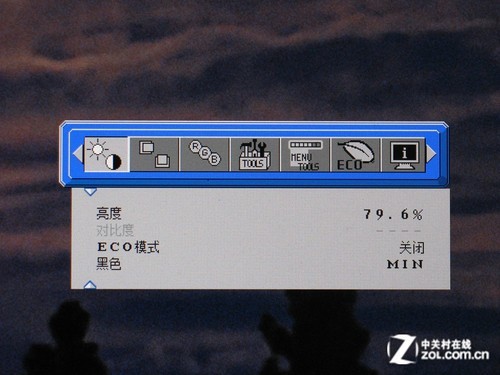

NEC PA231W的主菜单

    NEC PA231W的主菜单UI设计简洁、明确，其支持多个国家的语言(当然包括简体中文)，除了最常见的亮度、对比度、色温等选项之外，其还增加了很多专业的选项，用户可以根据自己实际的需求来进行选择和调校。

NEC PA231W将每个按键的功能显示在屏幕上

    在按下按键后，NEC PA231W将每个OSD按键所对应的功能标注在屏幕上，这样即使是在黑暗的环境中，用户也能够方便的进行操作。

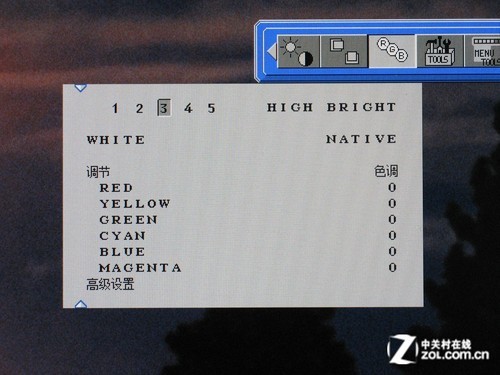

NEC PA231W的色彩调节

    通常普通显示器仅仅只能提供红、蓝、绿三原色的自定义调节，并且调节范围也非常有限，而NEC PA231W则加入了青、黄、品红三种颜色，让用户自定义调节更加精确，此外其还加入了对黑场的的调节选项以及高级模式。

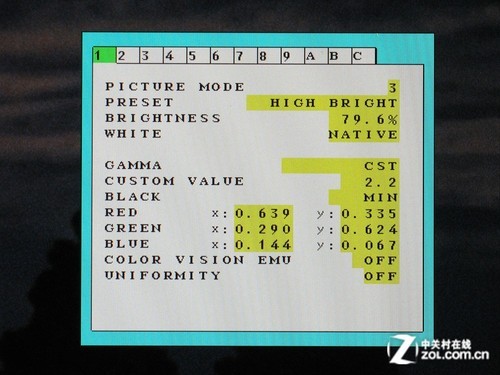

高级设置：调节三原色的色彩坐标

    在高级模式中，PA231W提供的选项更加细致，如上图中其可以调节伽马值数值，甚至可以手动调节红、绿、蓝三原色的色度坐标值，这对需要不同色彩环境下使用的专业用户而言是非常实用的选项，并且这在普通显示器中是绝对不会看到的。

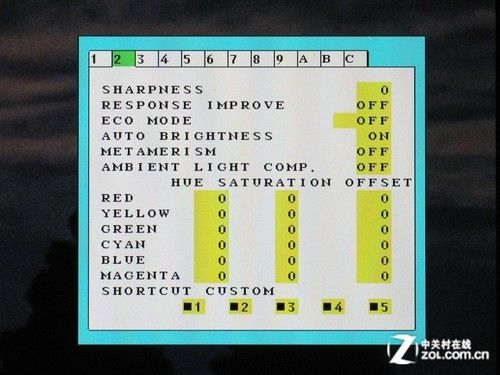

    调节锐度、六种单位色的数值

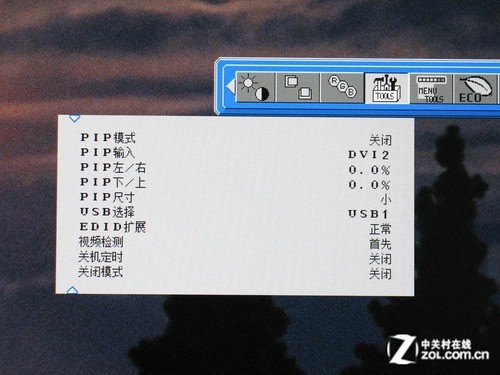

PIP画中画功能

    NEC PA231W提供了画中画功能，其可以同时输入两个信号源，并且用户可以在OSD菜单中进行切换。我们也可以手动调节PIP画中画的位置与尺寸。

显示器所减少的排碳量

    此外，NEC PA231W还加入了ECO模式，并且用户可以在OSD菜单中看到设置到节能莫时候，累积减少多少碳排放，增加用户的节能环保意识。整体来看，NEC PA231W增加了非常详细的调节模式，与之前的产品相比，其拥有更多调节颜色通道的空间，并且首次加入了三原色色度坐标的调节，这无疑会更加方便专业用 户使用。不过可惜的是考虑到定位的因素，PA231W没有像2490WUXI那样加入多级别的灰阶调节，但其对色彩的调节也已经为专业人士提供了极大的调 校空间。

色彩表现：不会让你失望

    接下来进入我们的实际色彩测试部分，专业的IPS面板一向以可靠的色彩表现“闻名于世”，只要有显示器采用IPS面板，相信大家基本不会对其色彩表现 有太多的怀疑，尤其是这块支持10Bit色彩显示的面板，但我们还是需要对其进行专业而详细的测试。由于使用相机拍照这种原始的测试方式非常不专业、不准 确，因此我们放弃这种方法，而使用Spyder Elite 3校色仪来测试其色彩的表现特性。在测试之前我们让NEC PA231W正常连续使用一个小时以上，并且关闭动态对比度功能以及一切色彩增强的技术。本次测试环境色温和照度必须符合ISO3664标准规定，并非单 纯全黑的暗示就符合要求。在本次测试中，我们的测试环境光源色温为5500K，照度为51Lux，完全符合标准。

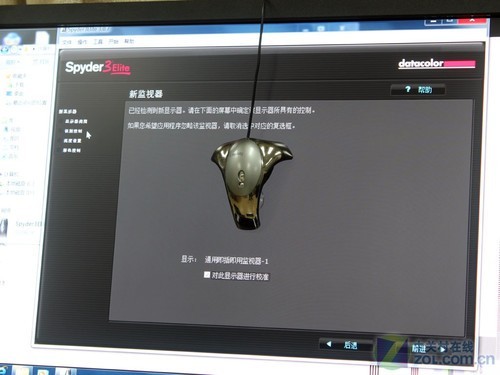

测试仪器：Datacolor公司出品的Spyder Elite 3校色仪

    接下来，我们要做的是使用Spyder Elite 3校色仪来制作出这款机型的原始icc文件，并将其进行分析得出NEC PA231W的色彩特性表现。下面图片中白色的闭合曲线代表sRGB色彩空间，红色的闭合曲线代表NEC PA231W色彩空间。

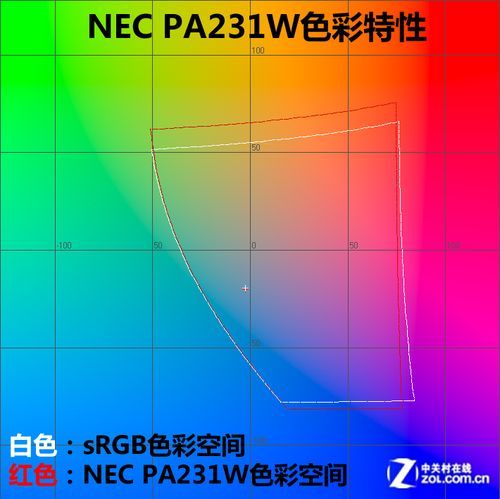

NEC PA231W液晶显示器色彩空间

    理论上而言，红色区域完全覆盖住白色的区域是最为理想的结果，而NEC PA231W也做到了这一点，说明不论是设计师设计或摄影爱好者拍摄到的照片中涉及到哪一种颜色，PA231W都能够将其显示出来，而这是普通大多数TN 面板显示器所无法达到的。相对而言，NEC EA232WMi能够显示出更加丰富的橙色、绿色和黄色。经过我们的测试，NEC PA231W的NTSC色域值为73.57%，属于常规色域的显示器产品，并不在广色域液晶的范畴内。而我们在上文中说明PA231W支持10Bit的显 色能力，表示其拥有更平顺的色彩过渡性，与NTSC色域值没有直接的关系。不过可惜的是，PA231W由于不属于广色域产品，因此其并不能完整的覆盖 Adobe RGB色彩空间，这也是其与PA241、2490WUXI2等产品的最大差异。

    那么作为一款专业级的显示器产品，NEC PA231W对哪些颜色表现更准确，对哪几种颜色还原不够精准呢？我们在下一页中会为大家揭晓这个答案。

色彩准确性：绝对顶级行列

    上文中的测试更多的是看NEC PA231W的色彩范围，并且几乎所有采用IPS面板的液晶显示器都能够达到这个要求。但是显示色彩范围的广度不代表一定能够非常精确，接下来我们通过 Spyder Elite 3校色仪来测试其色彩还原的准确性。这个指标业界采用ΔE值来体现，ΔE能够将色彩还原的准确性量化为一个数值，它能够准确的反映显示器表现色彩的准确 性。

    注：ΔE值反映的是显示器与标准值之间差距的大小，因此其数值越小越好，分数越高说明色彩越失真。

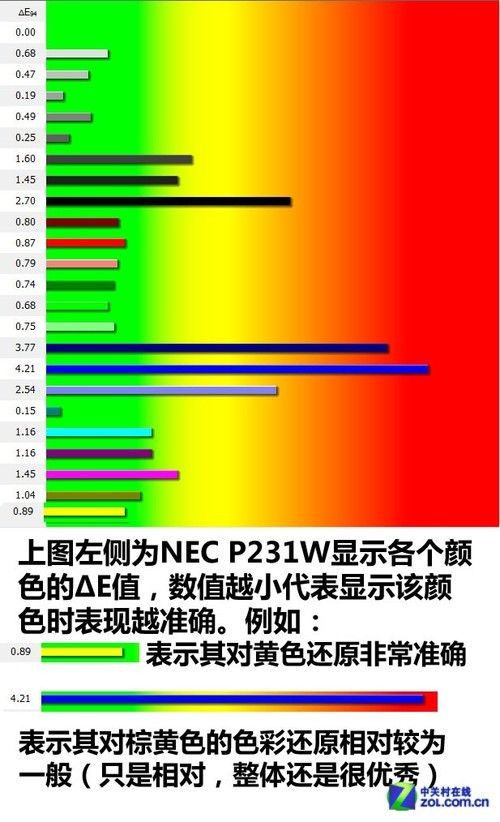

NEC PA231W对各种主流颜色表现准确性的说明

    上图是NEC PA231W对各种颜色表现的准确性说明，其中图片中左侧的数据代表显示右侧矩形框所代表的颜色的ΔE值，数值越小说明其对这种颜色表现越准确。经过测试，NEC PA231W对这23种颜色的平均ΔE值为2.48，最大值为4.21， 达到了非常好的水准。从图中我们可以很明显的看到其对红色、黄色、绿色等表现非常精准，ΔE值在1以下，而绝大部分常见颜色的ΔE值都在3以下，用人的肉 眼已经几乎无法察觉出差异。不过对蓝色以及深蓝色的准确性相对一般，数值在4左右，但是普通人依旧看不出其与标准色块之间的差距，相信如果经过后期的校 色，其色彩表现会更加完美。

屏幕均匀性：表现正常但绝非顶级

    对于一款液晶显示器而言，除了色彩需要非常可靠之外，其基本的性能同样非常重要，如屏幕各个部分亮度的均匀性，伽马曲线的优化，以及色温一致性的表现等等。接下来，我们就对NEC PA231W进行这些方面的测试，首先是屏幕亮度均匀性测试。

NEC PA231W在9个区域的亮度数据和与中心点亮度的差异

(差异越小，代表越均匀)

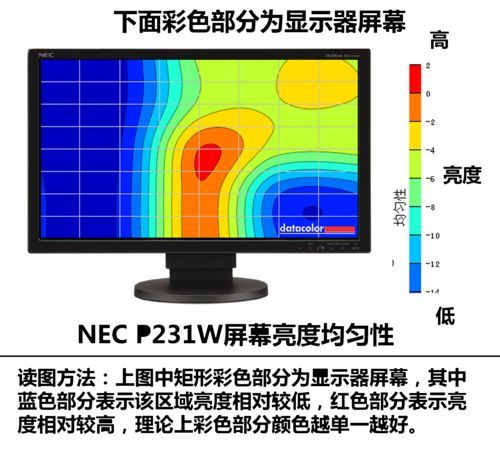

    上图枯燥无味的数据让您还不能对测试数据进行更详细的了解，那我们可以通过下面的屏幕亮度分布图来观察。

    从上面的结果可以看到，NEC PA231W亮度最高的地方为屏幕中心，而总体而言屏幕左边的亮度要小于右边，其中亮度偏差最大的数值为17%，最小为4%，不过还有部分区域也超过了 10%，这在液晶显示器中整体来看算中等偏上的水平(包括普通液晶显示器)，因此整体而言PA231W在画面亮度均匀性方面表现虽然还算不错，但没有达到 优秀的水平。

伽马曲线优化：表现完美

    接下来，我们进行的是另外一个新项目：色温一致性的测试。这个测试的目的是考验显示器产品在不同亮度下白点色温的稳定性，毕竟用户会随时调节显示器的 亮度，此时对比度和色温不应该发生太大的变化。我们分别将NEC PA231W的屏幕亮度调节到0、25、50、75和100，测试亮度和全黑时亮度以及色度坐标，计算出对比度以及色温值。各个亮度下色温值和对比度比值 不发生变化是最为理想的。

色温一致性测试

    在默认状态下，NEC PA231W在D65标准时的白点色温为6700K，相对有点点偏冷，但是其可以通过OSD菜单将其状态调整回来，这并不是太大的问题，毕竟其提供的调节空间非常大。

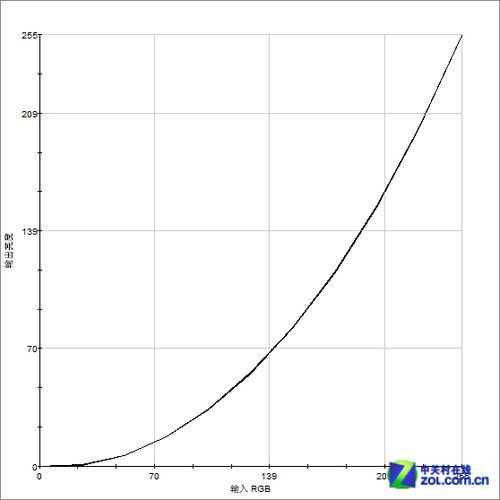

伽马曲线优化

    理论上而言，上图中黑色和蓝色两条曲线完全重合在一起是最为理想的，而上图我们几乎只能看到一条曲线，说明NEC PA231W对伽马优化非常出色，其意义是在保证画面锐度与清晰度，不会出现泛白现象的同时，尽可能保留更多的图像细节。

功耗测试及总结

    总结：专业设计制图人士的首选

    最后，我们进行的是功耗测试。在测试中，我们严格按照国家颁布的《电脑显示器能效标准》进行测试。在测试前，我们将其所有色彩控制(色调，饱和度等)应调节至出厂缺省值。不应连接任何外部设备，包括USB集线器或端口。

    在测试中，我们选用显示一个从全黑到全白提供8级灰度的测试图案(如上图所示)进行测试，并且分别将NEC PA231W的亮度调节到100、75、50、25、0，并测试待机功耗。

    以下是NEC PA231W的功耗测试结果：

    在功耗方面，NEC PA231W尽管没有采用更加节能的LED背光源，但是凭借着优秀的电路设计，其最大功耗仅为38W，与普通23宽屏液晶差别并不是太大，但考虑到专业级 显示器一般功耗值是普通机型的两倍甚至更高，因此38W的功耗对专业机型而言已经是非常好的成绩。

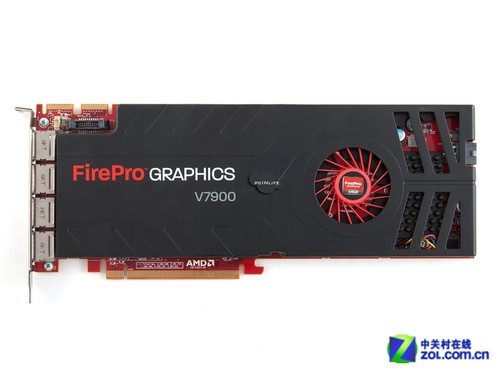

NEC PA231W必须配备支持10Bit色彩输出的专业显卡才能发挥全部威力

    作为一款专业级显示器产品，NEC PA231W搭载了10Bit IPS广视角面板，并且通过14Bit驱动电路保证了色彩还原的准确性，从我们这次的测试中这款机型已经为我们展示了其在这方面的明显优势，因此对于设计 和制图用户而言非常有用。若搭配一块支持10Bit色彩输出能力的专业显卡，PA231W的能量会发挥的更加充分。此外，PA231W还为用户提供了非常 大的可调节空间，尤其是首次可让用户调节RGB三原色色度坐标的选项，这即使在专业显示器中也是很少能够见到的，这些功能和特性都给设计与制图用户提供了 很好的平台。

    不过与更高端的PA241W、PA271W以及2490WUXI2这样的专业机型相比，PA231W不具备广色域特性，同时也不能完整覆盖Adobe RGB色彩空间，这样PA231W对高端的摄影、印刷行业的支持会有所不足。此外前者也能通过NEC独有的MultiProfile软件将各种ICC特性 文件嵌入到显示器中即便没有专用的颜色管理软件，也能实现高精度的颜色再现。通过简单的操作，可以实现sRGB或AdobeR RGB等等的色域、和其他公司的显示器也可以实现匹配。当然，PA231W与PA241W等机型相比，它们的定位并不相同，因此这些差异也区分了两种不同 的用户群体。不过，从NEC推出的全新PA系列机型来看，它们均采用支持10Bit色彩的液晶面板，大大提升了高端专业显示器整体的实力，相信也会给未来 的专业市场提出更苛刻的标准。
