2012年为OLED技术扩展应用至的一年

    据DisplaySearchNPDDisplaySearch近期发布最新的OLED技术与市场趋势报告(OLEDTechnologyReport)。报告指出2011年OLED(有机发光二极管显示器)技术进展快速，而2012年将是许多主动式有机发光二极管(AMOLED)量产技术达到成熟并应用到大型化面板量产的开始。

    NPDDisplaySearch预计未来十年OLED技术将持续蓬勃发展，尤其在有机发光材料、有机材料镀膜(colorpatterning)、电路驱动方式与封装(Encapsulation)等技术上都有很好进展。虽然目前OLED最大量产玻璃基板为5.5代，而5.5代以上的量产成本结构尚不明确，但随着AMOLED的技术逐渐成熟稳定，AMOLED面板厂将开始导入量产于大尺寸应用上。预计2012年将有1千万片以上的AMOLED平板电脑面板出货且AMOLEDTV出货将达10万台以上。

    OLED技术发展于1980年代，商业化应用则始于1990年代后期。近年来有不少厂商热衷于发展主动式有机发光二极管(AMOLED)显示技术，其中以三星移动显示(SMD)5.5代生产线为代表，同时SMD与LGDisplay也已经分别公布其8代线AMOLED投资计划。其他面板厂商则不论是新进入或曾经退出并重新进入者，如友达光电(AUO)、新奇美(CMI)、彩虹(IRICO)、天马(Tianma)与京东方(BOE)等等均在AMOLED的技术上逐步开发并逐渐取得一定的进展。

    NPDDisplaySearchOLED技术与市场趋势报告(OLEDTechnologyReport)详细说明OLED应用于显示器与照明优势与解决方案。而OLED显示屏具有高对比度、响应速度快、较宽色域、广视角、应用温度范围宽及低能耗等特性，除此之外，OLED显示屏还能应用于更薄背板以做成可挠式或透明显示器。

    据NPDDisplaySearch分析，2011年OLED面板产值预计达40亿美金，约为所有平板显示器产值的4%；2018年则将创造超过200亿美金产值，达到了所有平板显示器产值的16%。此外，OLED应用在照明上也自2011年开始起飞，OLED照明预计到2018年将达到60亿美金产值。NPDDisplaySearch预测AMOLEDTV将于2017年达到1千万台以上的规模。虽然在AMOLEDTV面板量产初期会有规模经济不够、量产稳定性不够以及成本过高等问题，但在电视品牌厂商追求产品差异化的动机之下，预计将会有策略性的AMOLEDTV订价方式，以刺激终端市场消费者的购买动机。

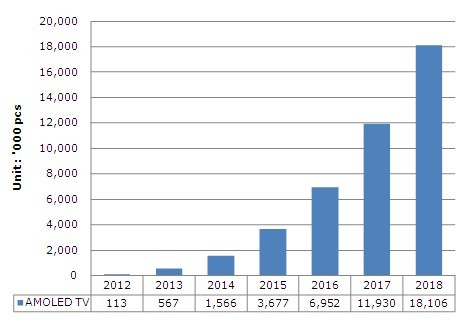

    图一、AMOLEDTV面板出货

    来源:NPDDisplaySearchOLEDTechnologyReport(OLED技术与市场趋势报告)

    NPDDisplaySearch新型显示技术研究副总JenniferColegrove博士表示：“OLED显示技术已取得很好进展，不过对于大尺寸面板制造成本仍较高，这将是一大挑战。目前OLED已在中小尺寸领域实现量产并应用于智能手机。一旦OLED8代线在2年内开始量产，也就代表AMOLED即将在大尺寸应用如平板电视、笔记本电脑等平板领域与TFTLCD竞争。去年12月三星推出7.7”AMOLED平板电脑，我们预计2012年将有更多平板电脑采用AMOLED面板。同时今年也将由SMD与LGDisplay分别实现将AMOLED应用于55”等大尺寸平板电视的量产。”

    AMOLED的一大关键技术为背板(BackPlane)，NPDDisplaySearchOLED技术与市场趋势报告(OLEDTechnologyReport)也特别针对背板技术进行全方位分析。目前来说，几乎所有AMOLED应用都是基于LTPS(低温多晶硅)背板技术，但越来越多的厂商正在发展金属氧化物(oxide)或非晶硅TFT(a-SiTFT)背板，并计划于2012开始投入生产。

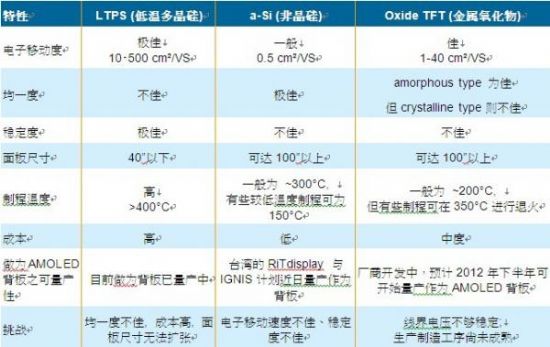

    表一、LTPS、Oxide与a-Si背板特性比较

    来源:NPDDisplaySearchOLEDTechnologyReport(OLED技术与市场趋势报告)

    以下摘要说明报告部分重点：

    各种有机发光材料(Organicmaterials)均有不同的发光效率，其范围从10cd/A到100cd/A不等。而经过许多材料厂商的努力，目前已经可以通过采用更好的红色与绿色磷光材料(phosphorescentmaterials)来提升发光效率。

    目前几乎所有AMOLED显示屏的有机材料镀膜(ColorPatterning)技术都是采用精细金属掩膜(FMM,FineMetalMask)的蒸镀方法(ThermalEvaporation)，不过这个方法材料损耗较大且受限于基板尺寸。目前许多新的技术逐渐被开发，并用以提高材料使用率及蒸镀均匀性，如将蒸镀时有机材料源从点状改成线状发散(linear、areasources)等等。

    其他有机材料镀膜方式如采用彩色滤光膜加白光AMOLED或者采用喷墨涂层(Solution-Processed)的有机发光材料等等也有面板厂商开始开发，而且已被验证可使用于大尺寸生产线。这些也将是AMOLED量产的一大突破。

    NPDDisplaySearch最新出版OLEDTechnologyReport(OLED技术与市场趋势报告)，报告对于快速成长的OLED技术有详尽讨论。内容包括有机材料发展、电路驱动方式(包括被动式矩阵、LTPS、非晶硅TFT、金属氧化物TFT与有机TFT等)、colorpatterningmethods、以及到2018年产能与按应用别市场分析及预测。
