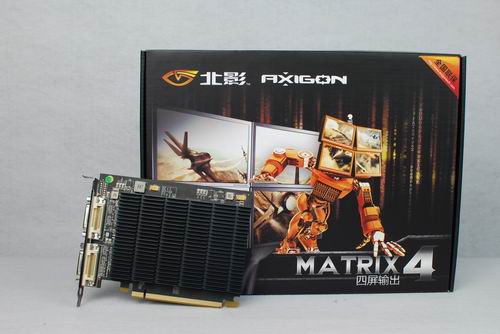

媲美专业卡！北影展示四屏1080P多屏输出卡

    多年以来,屏幕由15寸不断发展到17寸、19寸、22寸甚至到现在的24寸全高清显示器，但是随着用户的要求以非正比的提高，24寸显示器已经满足不了众多高清发烧友的要求。而为了解决目前电脑显示器屏幕不够大的状况，多屏并联是一个非常重要的问题，并且在NVIDIA的显示输出只有可怜2条的DUAL LINK。而为了达到更高更广的分辨率则需要购买更大的显示器，但支持2560*1600以上分辨率的显示器价格则往往在1万元以上，让大多数非专业用户负担不起，而现时23.6寸的全高清显示器仅仅不到1000元。北影对应现时的状况，迅速推出了自家的多屏专业卡系列来应对目前N卡多屏输出的软肋以及支持更高分辨率显示器的高昂价格的问题，利用仅仅不到4000元的价格就能组建一个高清多屏平台，而北影这款多屏专业卡到底有什么特别之处呢，以下就来为大家详细解读！

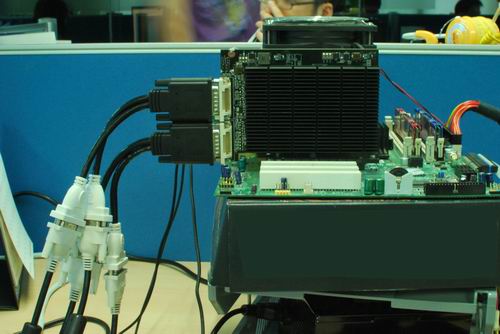

    实际工作环境

    多屏输出的秘密之一：IDT VMM1402芯片

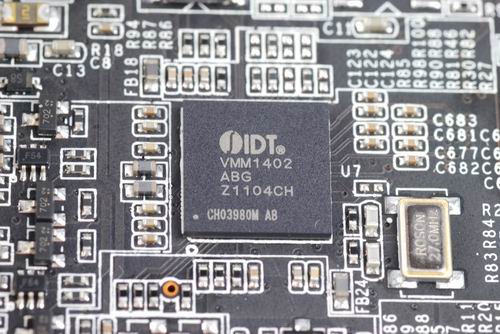

    北影多屏专业卡PCB上采用了二颗VMM1402芯片对显示信号进行处理，而每一个VMM1402可以将一段DUAL LINK输出分割成两段SINGLE LINK输出（可以分割为2个DVI接口），北影更是在该卡搭载了两个鼎鼎大名的QUADRO专业经常配备的DMS59（DualMonitor System 59）接口，而北影多屏专业卡则是采用了随卡附送的DMS59转接线转接输出，并且每个转接线有两个DVI接口,所以总共可以生成四段的显示输出即2*2的视频输出（推荐组成田字形视频墙），而通过VMM1402分割的每一段输出均支持超越全高清1920*1080的1920*1200分辨率，而为应付巨大分辨率所带来的资源增加，还配备了高达1GB的显存。

    多屏输出的秘密之二：工作站级接口DMS-59

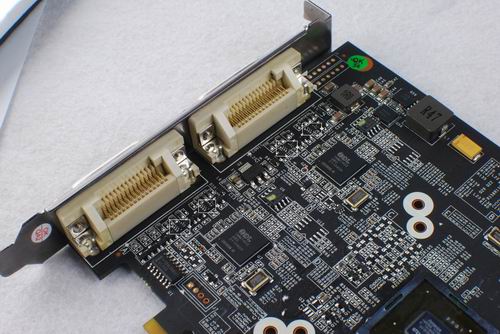

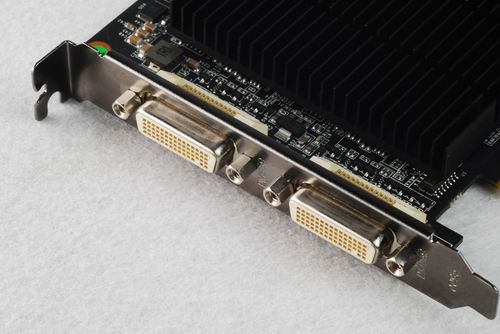

    何为DMS59？DMS-59 是一种有着59针的显示用接口。它可以提供在一个接口的大小之内提供两个DVI-I通道输出，这样的高密度特性使得它经常出现在一些矮版显卡上。可以从DMS-59上接出两个DVI接口或者再利用一条特殊的线缆再转为模拟型号的VGA接口。该接口高4针，宽15针，在上方靠左处有一针位缺失，总计59个脚位。外围呈现梯形，两边有指旋螺钉。并且DMS-59接口一直用于工作站电脑的显卡上，这样的显卡可能并不内建DVI接口于显卡板上，但是仍然在宣传中写道“支持DVI输出”。

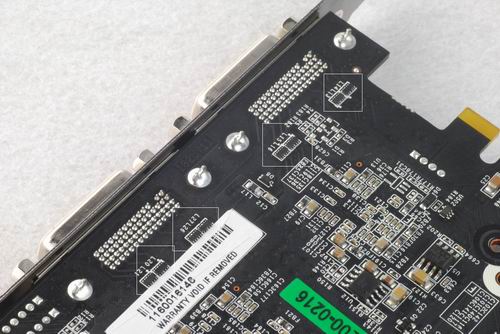

    多屏输出的秘密之三：SEMTECH公司出品系统级静电放电保护电路SEMTECH ESD Protection（白框所示）

    Semtech公司提供可靠的系统级静电放电（ESD）和电磁干扰（EMI）的电路保护技术，以满足行业的最棘手的要求。每组DMS59接口都配置SAMTECH出品的ESD芯片，每组一共四颗，SAMTECH出品的ESD芯片具备极快的响应时间、低工作和钳位电压、处理高峰值ESD电流的能力、承受重复的ESD冲击、最小的尺寸和封装，在业界出于领先地位。

    ESD全称System-level Electrostatic Discharge，静电保护线路，让输出质量更加稳定。而ESD的定义为：给或者从原先已经有静电(固定的)的电荷(电子不足或过剩)放电(电子流)，静电放电(ESD， electrostatic discharge )是在电子装配中电路板与元件损害的一个熟悉而低估的根源。它影响每一个制造商，无任其大小。虽然许多人认为他们是在ESD安全的环境中生产产品，但事实上，ESD有关的损害继续给世界的电子制造工业带来每年数十亿美元的代价。由此看得出ESD保护电路是多么的重要！而采用了SEMTECH提供的系统级ESD保护电路，有效保障了接口的稳定工作，在严酷的工作环境下提供了纯净的输出。

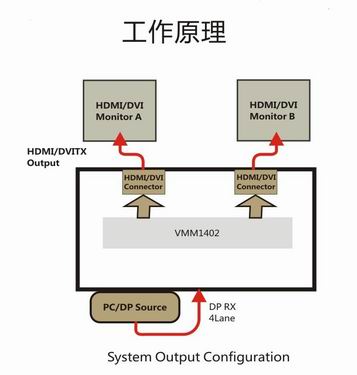

    北影多屏专业卡工作原理图解

    北影多屏专业卡与分频器并不是一样东西，VGA分频器又称VGA信号宽带矩阵切换器，专门用于对计算机显示器信号(即：RBGHV信号)进行切换和分配，可将多路信号从输入通道切换输送到输出通道中的任一通道上，并且输出通道间彼此独立。如此说来VGA分频器仅仅只是让一台电脑同步显示在几台显示器上，并且输出的并不是数字信号！而北影多屏专业卡则是在一段DP输出利用VMM1402芯片分离出2段DVI输出，2段输出画面均不相同，并且输出的信号都为数字信号！

    多元化应用，办公、上网、看片随心所欲

    而通过分割技术制造的多屏输出效果，让分辨率提高到了一个新的层次，在3840*2160的超高分辨率下，无论是看片、工作还是上网都非常之舒心，并且采用多屏的情况可以自由摆放显示器的位置！而搭配附送的专业屏幕切割软件WINSPLIT，更是轻松实现单卡4屏的单独输出，浏览网页、影音娱乐、股票分析、巨屏应用等应用都能轻松在一块显卡上完成，做到真正的一机多应用，媲美NVIDIA的QUADGO系列专业显卡！

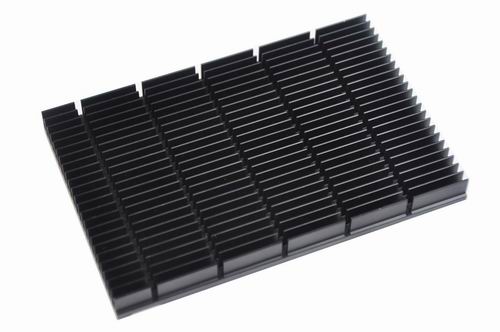

    北影多屏专业卡采用了低功耗设计，并且散热设计为专业卡很常见并且很受欢迎的单槽被动PASSIVE静音散热设计，而单槽显卡更薄，可以让单主板上实现双卡、三卡甚至更多显卡的多屏同时输出，而采用了被动散热，需要确保更严格的用料以及更专业的规格以保障输出的稳定工作，故采用了专业级的DMS59接口以及昂贵的SEMTECH ESD保护电路，以达到用户更多个屏幕的同时输出，更严谨输出的需求。

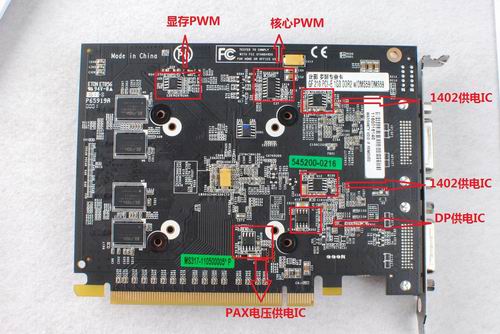

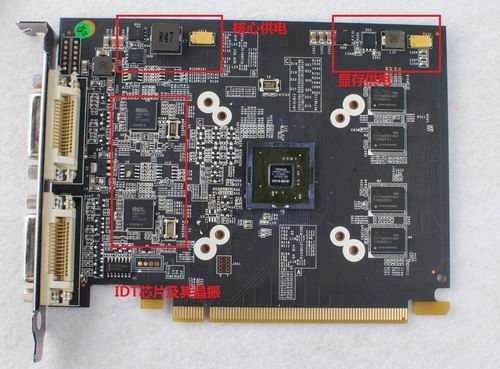

    北影多屏专业卡采用了高端6层黑色PCB板设计，采用了1相核心供电加上1相显存供电组成了1+1相供电，板卡上拥有大量航天级别用料。封闭电感、MLCC陶瓷电容、POWER PAK封装MOSFET，在2颗IDT芯片，显存，核心，DP接口均有独立的PWM IC，并且全部采用SMT高精密贴片技术，这种高端的技术以及用料，在现时众多高端游戏3D显卡都非常罕见。

    SMT技术到底是什么技术？表面贴装技术（SMT, surface mount technology），是一种电子装联技术，起源于20世纪80年代，是将电子元件，如电阻、电容、晶体管、集成电路等等安装到集成电路板（Print Circuit Board）上,并通过钎焊形成电气联结。而SMT技术的优势则是组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%至60%，重量减轻60%至80%。可靠性高、抗振能力强。焊点缺陷率低。高频特性好。减少了电磁和射频干扰。易于实现自动化，提高生产效率。降低成本达30%至50%。 节省材料、能源、设备、人力、时间等。

    屏幕尺寸以及分辨率的限制则促进了多屏输出的发展。而北影迎着势头，一举推出了廉价多屏输出的多屏专业卡解决方案，而显卡无论是做工用料，还是功能应用方面都能媲美NVIDIA的高端QUADGO系列。不仅仅让众多用户能够在最低预算下体验一把多屏输出的好处，还解决了N卡多屏输出软肋以及主流显示器分辨率限制的问题，真是一石二鸟！而最后，小编觉得北影能够推出如此廉价且优秀的方案，对想体验多屏输出或有需求的专业用户但预算不多的用户来说是一件天大的好事！
