LED电子显示屏系统的基本结构

    LED显示屏作为一项高科技产品引起了人们的高度重视，采用计算机控制，将光、电融为一体的智能全彩显示屏已经在广泛领域得到应用。其像素点采用LED发光二极管，将许多发光二极管以点阵方式排列起来，构成LED阵列，进而构成LED屏幕。通过不同的LED驱动方式，可得到不同效果的图像。因此LED驱动芯片的优劣，对LED显示屏的显示质量起着重要的作用。LED驱动芯片可分为通用芯片和专用芯片。通用芯片一般用于LED显示屏的低端产品，如户内的单、双色屏等。

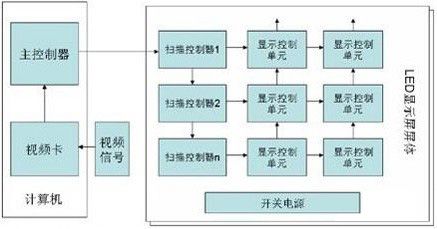

图4  LED显示屏系统的基本结构

    目前，LED显示屏专用驱动芯片生产厂家主要有TOSHIBA（东芝）、TI（美国德州仪器公司）、SONY（索尼）、MBI（聚积科技）、SITI（点晶科技）等。在国内LED显示屏行业，这几家的芯片都有应用。

    由于LED是电流特性器件，即在饱和导通的前提下，其亮度随着电流大小的变化而变化，不随着其两端电压的变化而变化。专用芯片的最大特点是提供恒流源输出，保证LED的稳定驱动，消除LED的闪烁现象。具有输出电流大、恒流等特点，适用于要求大电流、高画质的场合，如户外全彩屏、室内全彩屏等。

    LED显示屏的驱动一般是多通道恒流源（目前多数为16通道）再加上灰度控制等功能，IC上不集成DC/DC等电源模块，而在背光和照明驱动中，通道数会少一些，而且DC/DC转换模块通常是IC的一部分。LED显示屏非常注重屏的刷新速度和图像表现能力，高匹配度、高刷新率和高分辨率成为判断一个LED显示屏性能优劣的重要指标。这要求LED显示屏驱动IC通道间电流的高一致性、高速的通信接口速率以及恒流响应速度。显示屏驱动的技术着重于LED灰阶线性度及快速的输出响应。背光厂则采用多并多串的架构使得需要的操作电压高达50V～60V，这会使驱动IC所需要的工艺技术提高，在串高电压后每个LED的VF的差异度便需要列入考虑，这对整体的电源效率及定电流（ConstantCurrent）控制会有很大的影响。

    下表为LED显示屏幕驱动关键指标。

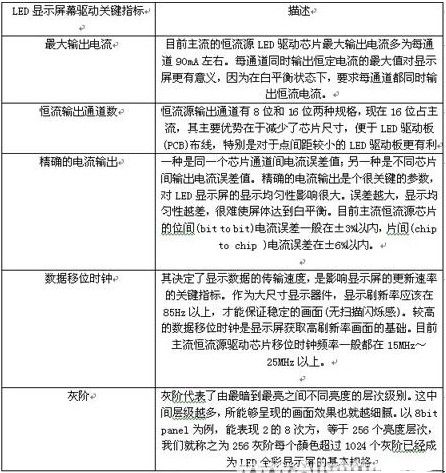

表3 LED显示屏幕驱动关键指标
