同三维在2011年视频采集卡中不断发威，先后推出了T220E单路万能高清视频采集卡和T620E双路高清视频采集卡，其共同特点是都能实现对高清VGA信号、DVI信号、HDMI音视频信号、Y/Pb/Pr视频、CVBS视频等信号进行实时高质量采集。最大分辨率能达到1920 x 1080，其在兼容性上也极为强悍，直接兼容Windows下DirectShow/DirectSound API，兼容大量现有音视频处理软件。带有Firmware/Driver升级的方式，可以通过Firmware/Driver升级的方式不断给用户提供更多的功能和更好的服务。

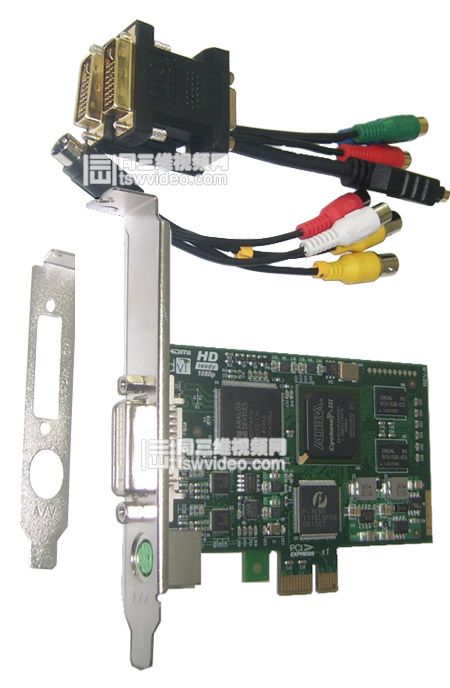

图示：T220E高清视频采集卡
T220E高清视频采集卡
外观设计优势
同三维在2011年继续保持了较快的新品推出步伐，同时在市场方面依然保持了很强的冲劲。在之前推出的T200AE高清VGA采集卡、T650E高清HDMI音视频采集卡，都蕴含着同三维独特的设计理念和风格。同三维T220E高清视频采集卡沿袭了上一代T200AE高清VGA采集卡的设计，这样有效的缩短了板卡的尺寸，其仅为102.5mm x 64.5mm，从而实现与2U机箱的良好兼容。这款高清万能视频采集卡以专业用户需求为设计原点不断突破创新，版身的做工，走线清晰，焊点饱满。通过ISO 14001 国际环保认证，无铅制程，超小主体外观尺寸，采用PCI-E 1x接口，这样的设计对于采集卡的使用和稳定性能来说确实是十分有利的。
单卡带有一路高清DVI-I接口，一路组合接口可连接音视频线接口。其中DVI-I接口，可以通过DVI-VGA转换头、DVI-HDMI转换头以及DVI-色彩分量转换头，实现VGA、HDMI、色彩分量信号的采集。另外一路组合接口可以通过辫子线，实现两路视频一路音频同步采集。这样非常利于高清视频和多路音视频同步采集的需求。
信号采集优势：一路高清(DVI/VGA/HDMI/分量/复合) + 两路视频 + 一路音频
T220E高清视频采集卡高清接口可以实现采集一路VGA信号、DVI信号、HDMI信号、分量信号或者CVBS信号。另外还能同时通过组合接口采集两路CVBS视频信号和一路音频信号。
DVI输入格式：符合DVI 1.0标准，单连接
VGA输入格式：640x400-1920x1080，像素率低于170MHz即可
HDMI输入格式：符合HDMI 1.3 标准，支持36bit DeepColor，同时可以音视频同步采集
分量输入格式：480i、576i、480p，576p，720p，1080i，1080p
CVBS输入格式：标准PAL/NTSC
高清输出图像格式 大小：40x30-1920x1080，帧率： 1-100 fps，色彩：YUY2, UYVY, RGB24, RGB32, I420
标清输出图像格式大小：176x144-768x576，帧率： 1-30 fps，色彩：YUY2, UYVY, RGB24, RGB32, I420
功能全面
这款T220E高清视频采集卡板卡带有高性能DMA传输功能，高清输入支持自动输入视频格式侦测，自动视频有效区域侦测，自动VGA采集相位调节，支持手工设定有效画面区域功能，可用于画面的剪裁和对特殊输入信号时序的支持，支持多阶画面缩放功能，具有三种针对画面宽高比的缩放模式，支持垂直滤波和运动自适应去隔行功能，高清输入支持支持色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma;并可单独调节R，G，B三色的亮度、对比度。
占用CPU率低：耗用CPU时间的缩放和去隔行等图像处理在FPGA内完成，极大的减少了CPU的负担，同时高效率 DMA传输方式进一步解放了CPU的能力，从而让CPU专注与用户指定的工作。
可后续升级
板卡带有Firmware/Driver升级功能，FPGA的灵活性极大程度的保护了用户的资产价值，我们可以通过后续升级方式不断给用户提供更多的功能和更好的服务
兼容软件
兼容使用DirectShow接口的各种音视频采集软件和使用DirectSound接口的音频采集软件，如：
Windows Media Encoder
Adobe Flash Media Live Encoder
Real Producer Plus
VideoLAN for Windows
伴随着各种高清设备的应用深入，DVI/HDMI/VGA已经成为新的输出接口标准，因此像同三维T220E高清版这种拥有最全接口的显卡，完全可以满足各种场合需要，同时能采集两路模拟视频和音频信号的功能能够同时够满足工程项目中的需求，相信这款全功能高清视频采集卡T220E将成为高清采集新标准。
