Watchout拼接软件打造世博“同一屋檐下”视觉奇迹

    举世瞩目的2010上海世博会，给来自世界各地的游客带来最佳的参观效果和视觉享受。因为世博园中大部分的场馆都运用了投影中的边缘融合技术来实现大的屏幕，为游客展示各国的风土人情。那么哪些馆中哪些展项最有特色也最吸引游客的目光，令游客流连忘返呢？

    中国馆 “希望的大地”中的“同一屋檐下”展项，使用了虚拟和真实场景的结合转换，通过一座公寓楼中九个家庭和他们之间诙谐幽默互动的生活故事，表现了未来城市中充满温馨的邻里关系，激发了人们对新的城市生活中邻里关系的思考，生动诠释了“和谐社会”的理念，吸引了不少游客的目光。

    “同一屋檐下”多媒体剧视频：http://v.youku.com/v_playlist/f4431672o1p7.html

    俗话说“外行看热闹，内行看门道” ，每次表演两分钟长的“同一屋檐下”多媒体剧，使用了Watchout大屏幕拼接产品拼接了六个屏幕，组成了一个长24米，高8米的大屏幕；同时又使用了Medialon总控制系统连接到一款iPhone手机上，对整个展项的舞台灯光、音响、机械舞台、视频播放器进行控制。

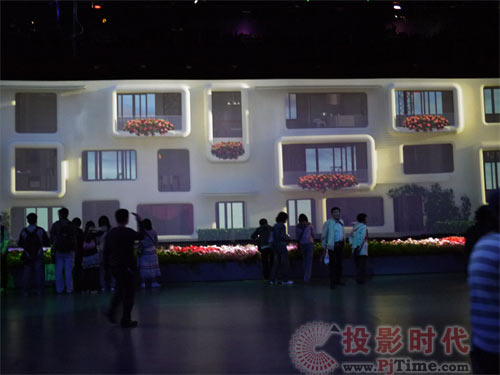

    图片上很明显，是一个三层高的多单位住宅装置，屋前有花园。开始时，屋苑不同单位的灯亮起，可以看见里面有真人在移动。礼仪小姐在表演的同时身上带着一款iPhone手机，在表演的过程中通过iPhone手机去遥控整个展项中的舞台灯光、音响、机械舞台、视频播放器等播放，其中包括舞台中大屏幕的前后移动。

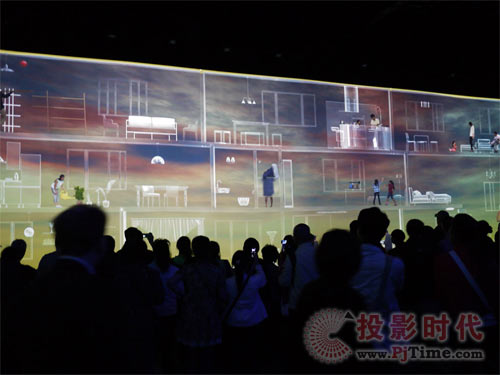

    接着，屋苑的外墙被迅速移走，游客可以在投射银幕上，看到每个单位的人在做甚么，有人在煮饭，有人在洗澡，有人在试穿衣服，有人在玩电脑，有夫妇在吵架，亦有小孩在玩球，而且这个球后来还会弹跳到其他单位捣蛋。

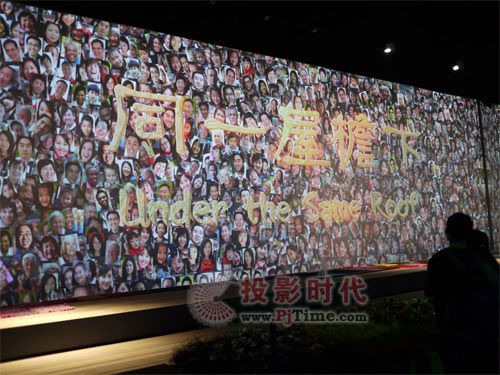

    然后，黑夜来了，环境渐渐转暗，数十个灯笼升空，银幕上浮现无数笑面的人头相片。这些面孔有男有女，有老有少，肤色有黄、有白、有啡、有黑。这是一场集真人表演、高清投影和装置艺术的多媒体短剧。通过一个小屋苑内九户住家之间的有趣互动和多媒体的熟练混合使用，把日常生活和邻里关系展示出来。

    以上案例采用了Watchout大屏幕拼接软件与Medialon总控制系统两种产品，以下是这个展项的系统示意图：

    上海力富数字视频科技有限公司（www.lefedv.com）是瑞典 Watchout、德国Coolux、德国Ventuz、法国 Medialon这些产品的中国独家总代。

    ● Medialon-Watchout播放系统

    该展项使用Watchout融合拼接产品进行投影融合拼接，同时做为主屏幕媒体播放的控制软件。由一台Watchout主控机通过交换机控制六台播放机，每台播放机通过VGA线负责传输一个投影机的播放信息。在媒体的前部分播放内容为固定的一段录像，在后部分将游客的照片通过Watchout-PROXY和CAMERA系统导入到屏幕中来，然后通过Medialon总控系统进行每场SHOW游客图片的更新。

    ● Medialon-iPhone

    该展项中应用最新技术将iPhone手机的网络控制模块植入到MEDIALON总控系统中。用户带上iPhone手机，无论走在该展区的各个位置只需一键便可对当前的SHOW进行控制。

    在展项内，iPhone手机通过无限网络与Medialon总控系统连接，用户可自行设计IPHONE的控制界面。

    ● Medialon-机械控制

    本展现的机械结构分为3部分：侧轨、侧幕和移动平台。这3部分通过统一的2组I/O信号控制，一组为正向移动的触发，一组为反向移动的触发。通过同一个信号源发出指令使正向移动和方向移动的步调一致。

    ● Medialon-环境灯光

    本展现的主要由LED灯构成，虽然其分布的位置并不统一，但通过一个总的控制接口接受一组232/485信号，使得的灯光的明、暗变化变得可控。

    ● Medialon-舞台灯光

    该展现总控系统中舞台灯光的控制是通过一组MIDI接口，在整个SHOW的时间节点发送控制信号到舞台灯光的控制器（控制电脑），控制器在接受到信号后对舞台灯光进行具体的动作控制。
