途拓大屏幕显示 联动控制系统－多点触摸 无缝对接

途拓大屏幕显示 联动控制系统

软件概述

    途拓炫影-交互显示平台软件（大屏幕联动控制系统），是结合多点触控技术和大屏幕联动而开发出的新型大屏幕联动系统，使用控制台屏幕（多点触控屏）来控制同步展示屏（大屏幕）。

系统架构

    为了保证企业原有大屏幕系统的平滑使用，炫影联动控制系统不需要改变现有大屏幕系统的架构，大屏幕联动控制系统，仅作为一路输入源，接入现有大屏幕系统视频矩阵或者多屏处理器即可。多屏处理器可将此路输入作为一个整屏计算机信号窗口，在大屏幕上显示即可。

    在需要高分辨率显示的情况下，联动控制系统将以分屏方式输出多路信号，多屏处理器需将多路信号重新拼接为一个完成的显示窗口。

    大屏幕系统原有的视频输入/输出处理方式，无需发生变化，可将大屏联动系统的输出作为一种显示方案，存储在多屏处理器中，不影响原有其他显示方案的使用。

    典型系统架构如下图所示：

    大屏幕联动系统采用独立双屏输出模式，多点触摸屏分辨率无需与输出至大屏幕分辨率相同，如多点触摸控制屏输出分辨率为1920x1080，向大屏幕输出分辨率可为 2560*1600 7280*1024或者其他任意分辨率。

途拓大屏幕显示 联动控制系统(2)

功能说明

    (一) 集中操作

    途拓炫影-交互显示平台，使用控制台屏幕（多点触控屏）来控制同步展示屏（大屏幕）。即采用集中操作，一个控制台（pc/多点触控屏）控制整个同步显示屏（拼接大屏幕）的多个拼接屏。

    途拓炫影-交互显示平台，摒弃了以往联动系统的分屏控制缺陷，采取集中操作，控制拼接大屏幕的所有显示屏，哪块显示屏需要更换内容，只需将内容推动到相应区域即可。

途拓大屏幕显示 联动控制系统(3)

    (二) 分屏显示

    控制台屏幕（多点触控屏）和同步展示屏（大屏幕）上显示不同的内容。这样的做法极大的方便了演示和汇报工作，使得在汇报工作过程中，不会出现让领导及观众看到操作过程的尴尬情形。

    1.控制台屏幕： 分两部分，显示区和导航区。

    显示区：显示区展示的内容，在同步显示屏（拼接大屏幕）上显示。各种按钮/菜单及其他资源只在多点触摸控制台的导航区进行显示，并不在同步展示屏（拼接大屏幕）上展示。

    导航区：显示不同主题缩略图，及还原功能按钮和标记功能按钮。

    2. 同步显示屏：仅显示操作结果，即控制台屏幕——显示区的显示内容。

途拓大屏幕显示 联动控制系统(4)

    (三) 编辑

    1. 进入编辑状态

    快捷键Ctrl+E（可自行设置更改快捷键），弹出编辑功能条，功能按钮自左向右分别是：添加主题，导入本地文件，IE，远程桌面，高级设置，保存。

    2. 添加主题

    点击添加主题功能按钮，弹出主题编辑窗口，填写主题名称，如：数据中心，监控中心，XX汇报等。在本地文件中选择主题的缩略图，选择完成点击确定。

    3. 导入本地文件

    点击导入文件功能按钮，可以导入各种资源，包括：视频、图片、PPT、Word、Windows应用程序等，使之在该主题保存。

    4.IE

    点击IE功能按钮，输入网址，打开网页。

途拓大屏幕显示 联动控制系统(5)

    5. 远程桌面

    点击远程桌面功能按钮，输入IP地址、端口、用户名、密码，打开远程计算机。

    6. 高级设置

    进行各种功能设置。

    （1）网格

    可以根据不同需求设置网格功能，设置好后，当资源被拖到到相应网格处，资源会自适应最近的网格。

    （2）快捷键

    可以将各个功能的快捷键修改为习惯的快捷键。

    进入编辑状态：Ctrl+E（初始）

    背景设置：Ctrl+1（初始）

    （3）属性设置

    双击资源弹出属性设置窗口，可进行微调资源部局，设置演示属性。包括设置显示大小，显示位置，操作控制。其中操作控制包括是否可以拖动，是否可以放大，是否点击最大化的功能。

途拓大屏幕显示 联动控制系统(6)

    7.资源排布

    （1）拖拽：

    用手指点各种资源（视频、图片、远端计算机窗口、PPT、Word、网页、Windows应用程序等），进行移动，把该资源移动到指定位置。

    （2）缩放：

    可以对资源进行缩放操作。两个手指分别点住该资源的两个位置，向相对或者相反的位置在屏幕上滑动，则可以缩小或者放大。

    （3）网格：

    如果已经设置好网格功能，则将资源拖拽、缩放到指定位置，资源会自适应最近的网格。

途拓大屏幕显示 联动控制系统(7)

    8.保存

    将各个资源都排布好以后，可以点击保存功能按钮，则该主题自动保存。

    9. 编辑结束

    点击添加功能按钮，则可以设置下一主题。

    所有主题都编辑完成后，可结束编辑状态，进入展示状态。

途拓大屏幕显示 联动控制系统(8)

    (四) 展示

    在展示状态下，同步显示屏（拼接大屏幕）仅显示操作结果，即控制台屏幕——显示区的显示内容，而操作过程不会被参观者看到。

    1. 内部操作

    展示状态下，所有资源均可进行内部操作，即缩放操作的不是整个资源的大小，而是对资源进行局部缩放；拖拽操作的也是资源内部。如点击PPT下方即可向下翻页，点击上方即向上翻页；地图可以通过双手进行局部缩放。

    2. 点击最大化

    如果编辑状态下，选择了“点击最大化”，则点击某个资源，该资源最大化到屏幕中间，其他资源缩小在左右两侧排列。该功能可用于会议汇报过程中对某事件进行重点讲解。

    3.还原

    “点击最大化”功能实现后，点击导航区左方的还原功能按钮，可以将所有资源恢复到最初编辑好的状态。

    4. 标注

    点击导航区左方的标注功能按钮，弹出标记功能选项，可以选择画笔形状、粗细、颜色等，对显示区的各个资源进行标注。

    5. 主题切换

    点击导航区的主题模式，可以根据需求选择不同情形下的主题模式，如数据中心，实时监控，会议汇报等。

途拓大屏幕显示 联动控制系统(9)

    (五) 动态背景

    可以设置更改同步展示屏（大屏幕）的整体动态背景。

    (六) 热点功能

    炫影-交互显示平台软件具有热点功能，在背景资源上便捷集成其他系统，以热点形式展现，点击即可显示。并且各个系统可以独立开发，提高了大屏幕控制的便捷性和展示的直观性。

    在背景资源的任意位置设置热点（如图中红点），设置热点的内容资源，点击即可显示，为展示、汇报等工作提供了极大的方便。

途拓大屏幕显示 联动控制系统(10)

    (七) 本地地图

    根据需求设置地图功能，突出客户想要展示的某区域，结合热点功能进行更好的展示。

    (八) 时间轴

    时空轴展示是指用一根按时序排列的时间轴将多媒体信息内容穿插起来，按照时间点来展示信息。时间轴可伸缩变化，用户可以按照世纪、十年、年、月、日等多种方式来查看信息内容。

    用户可按住时间线上两点向外拉伸放大时间轴（如从年放大到月）可查找更准确的事件，或者向内缩小时间轴（如从月到年）可快速找到某年的事件。

    在时间轴上点击对应的事件图标打开对应事件内容的窗口，并可随意移动窗口的位置，通过拉伸放大窗口可看到此事件的更多信息。

    时间轴上的事件内容可包含文本、图片、视频等多种类型的信息。通过内容管理工具可快速定制时间轴的事件内容，您可自由方便地更新其显示信息。

途拓大屏幕显示 联动控制系统(11)

    (九) 电子翻书

    电子书显示的内容可包含文本、图片、视频等多种类型的信息。通过内容管理工具可快速定制电子书的内容，您可自由方便地更新电子书的显示信息。

途拓大屏幕显示 联动控制系统(12)

    (十) 3D数据展示

    内置各种3D数据分析图表，输入数据即可生成柱状图、饼状图、3D   曲线图等，炫酷的展示效果，使得内容更加具有科技感和时尚性。

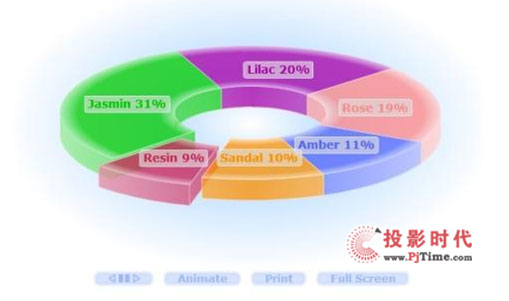

    饼状3D图

    柱状3D图

    (十一) 平板电脑无线输入

    在很多汇报情况中，需要操作人员离开触摸操作台面对大屏幕讲解，在这种情况下，平板电脑会作为一个对多点触摸控制台的遥控端，能够通过在平板电脑触摸屏幕上的操作，实现基本的信息控制功能，如放大，缩小，移动，标记，圈点等，方便讲解和汇报。

    (十二) 兼容性

    可兼容市面绝大部分多屏处理器和矩阵系统，适合DLP/LCD/PDP等各种屏幕终端。

    (十三) 多屏扩展

    途拓炫影-交互显示平台，实现超高分辨率的输出与多屏扩展，支持1×3，1×9，1×6，2×3，2×2，3×2，3×3，4×3，5×3等各种屏幕组合。
