技术大盘点！各类型液晶电视面板解析

三星屏——PVA面板与S-PVA面板

    对于液晶电视来说，液晶面板占整机70%-80%的成本，液晶电视最重要的部件就是液晶面板，也就是液晶屏幕。液晶面板技术的高低和质量的好坏关系到整个液晶电视的功能参数、显示效果和使用寿命等情况。面板的类型决定了面板的大部分参数的水平，例如分辨率、对比度、响应时间、可视角度等等方面。由此，液晶电视与液晶面板二者是密切相关的，不可分割的。而随着液晶电视近十年的飞速发展，下面我们就一起来了解一下各类型液晶面板技术。

    液晶面板作为液晶电视性能中最为关键的组成部分，同时也是掌握液晶电视上游核心技术关键。而液晶面板技术都集中在外资彩电厂商手中。目前主要以三星、索尼、夏普、飞利浦和LG等液晶面板生产厂商为主。

    从技术角度讲，液晶面板可分为VA和IPS两大阵营，其中VA阵营包括三星、台湾友达、奇美和夏普四个厂家。IPS阵营包括LG、飞利浦合资的IPS和日立、松下、东芝合资的IPS阿尔法两个厂家。

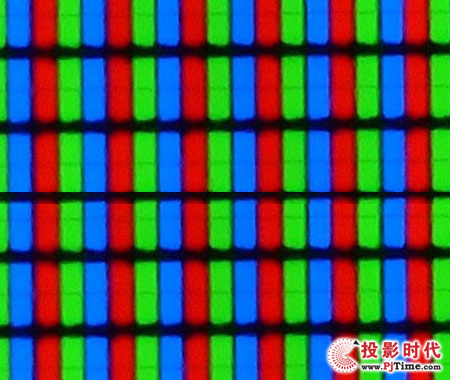

PVA面板

    S-LCD是由韩国三星和日本索尼共同筹资合建的液晶面板生产厂，主要生产PVA(Patterned Vertical Alignment)液晶面板。PVA是一种图像垂直调整技术，该技术直接改变液晶单元结构，使显示效能大幅提升，其视角可达170度，响应时间达25ms以内，采用过驱动方式来加速屏幕的响应时间，其灰阶响应时间也可达到8ms以内，500：1的对比度以及70%的色彩还原能力。

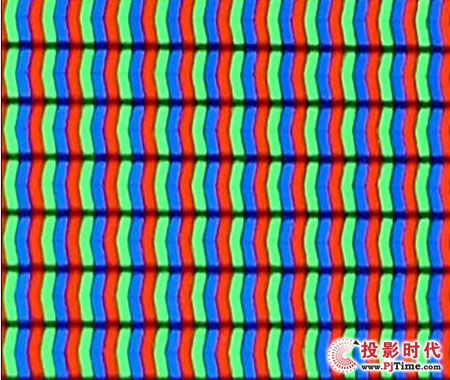

S-PVA面板

    目前，在PVA面板基础上又发展出S-PVA面板，S-PVA屏的特征比较明显，在观察红、蓝、绿或某些较深的杂色画面时，会发现像素的形状为“>”，不过也有某些型号的像素开口方向是相反的。

友达屏——MVA面板

    MVA面板全称为（Multi-domain VerticalAlignment），是一种多象限垂直配向技术。MVA是较早投入应用的广视角液晶面板，由日本富士通公司开发，目前生产MVA的厂家有奇美电子和友达光电等。

MVA面板

    MVA面板是利用突出物使液晶静止时并非传统的直立式，而是偏向某一个角度静止；当施加电压让液晶分子改变成水平以让背光通过则更为快速，这样便可以大幅度缩短显示时间，也因为突出物改变液晶20ms以内。分子配向，让视野角度更为宽广。在视角的增加上可达160度以上，反应时间短。

    MVA面板像素点呈正方形，直线排列，像素间距比较小，放大观察像素内部有小花纹。友达面板也分为两种，P-MVA是一种较早的技术，目前已很少使用了，广泛采用的是新开发的AMVA(Advanced MVA)面板。

奇美屏——S-MVA面板与VAextreme面板

    台湾奇美CMO(ChiMei Optoelectronics)生产的液晶面板主要是S-MVA(Super Multi-domain Vertical Alignment)型液晶面板和VAextreme型液晶面板。S-MVA技术是2001年奇美在MVA技术基础上开发的，是一种相对老的技术。

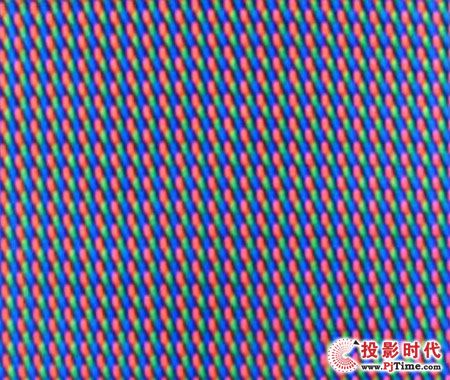

奇美屏

    VAextreme面板是2005年奇美新开发的技术，在亮度、对比度、色彩、响应速度和可视角上都有改善。这两种面板的像素均呈正方形，直线排列。随着夏普 开始部分技术授权奇美，目前奇美也开始生产像素点类似蜂窝状排列的液晶面板。

    VAextreme是三大系列最新开发的液晶显示技术总称，分别是：Omniview、VisionREAL及BlastSWITCH。这三项系列技术，能让新一代液晶显示设备拥有超广视角低色偏、鲜艳自然色彩表现、以及超快反应时间等崭新的影像视觉感受。它最大的特点是42和47英寸的全部为1920*1080分辨率，目前国产42和47英寸FULL HD很多采用的都是这种面板。

夏普屏——CPA面板

    CPA(Continuous Pinwheel Alignment,连续焰火状排列)模式广视角技术(软屏)，为夏普所发明，CPA模式广视角技术严格来说也属于VA阵营的一员，各液晶分子朝着中心电极呈放射的焰火状排列。由于像素电极上的电场是连续变化的，所以这种广视角模式被称为“连续焰火状排列”模式。而CPA则由“液晶之父”夏普主推，这里需要注意的是夏普一向所宣传的ASV其实并不是指某一种特定的广视角技术，它把所采用过TN+Film、VA、CPA广视角技术的产品统称为ASV。

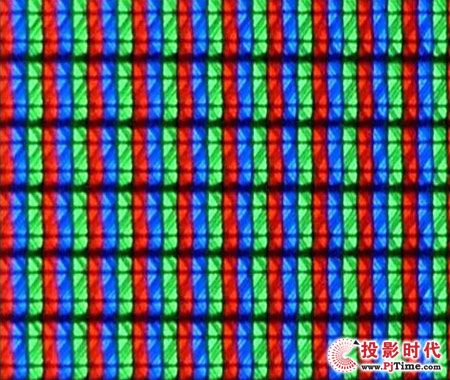

CPA面板

    其实只有CPA模式才是夏普自己创导的广视角技术，该模式的产品与MVA和PVA基本相当。也就是说，夏普品牌的LCD电视未必就是采用夏普自己生产的CPA模式液晶面板，它有可能采用台湾厂家的VA模式面板或者其他厂家的液晶面板。夏普的CPA面板色彩还原真实、可视角度优秀、图像细腻，价格比较贵，并且夏普很少向其他厂商出售CPA面板。

LG、飞利浦合资屏——S-IPS面板

    由韩国LG和荷兰飞利浦合作筹建的LG-飞利浦液晶面板生产厂制造的液晶面板为LPL(LG.Philips LCD)液晶面板，主要采用S-IPS技术(故又称S-IPS面板)。由于飞利浦历经多次减持手中股份，现在LG-飞利浦液晶面板生产厂已经更名为LG Display，即通常所说的LGD。

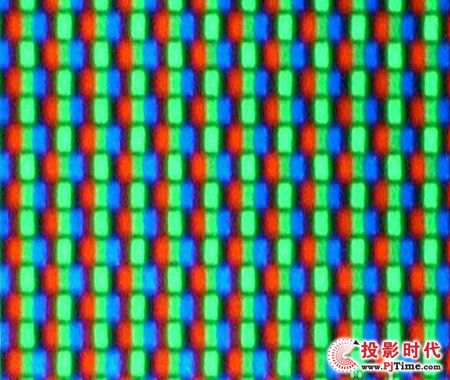

S-IPS面板

    IPS型面板是日立公司在2001年推出的一种面板，在技术上利用液晶分子平面切换的方式来改善视角，由于制造上面板并没有附加补偿膜，因此屏幕的通透感更强，颜色也更加细腻，不过响应时间慢和对比度提高难是制约该类型面板普及的大问题。

    S-IPS实则为第二代IPS技术，它引入了一些新的技术，以改善IPS模式在某些特定角度的灰阶逆转现象。S-IPS屏的特征为在白色画面时像素看起来呈“<”，但像素点比S-PVA型液晶面板要粗，开口方向也是左右都有。由于挤压S-IPS屏幕时不产生水波纹的现象，S-IPS屏也俗称硬屏。目前除LG使用IPS硬屏以外，国内彩电厂商创维、康佳、海信、长虹等也均采用IPS硬屏。

日立、松下、东芝合资屏——IPS-α面板

    IPS(In-Plane Switching)型面板是日立公司在2001年推出的一种液晶面板，在技术上利用液晶分子平面切换的方式来改善视角，由于制造上面板并没有附加补偿膜，屏幕的通透感更强，颜色也更加细腻。不过响应时间慢和对比度提高难是制约该类型面板普及的大问题。IPS-α液晶面板和S-IPS液晶面板属于同样的技术源流，但两者并不相似。

IPS-α面板

    IPS-α面板在显示红、蓝、绿纯色画面时，像素呈竖直的长方形整齐排列，每个像素中发光的部分为一条竖线，而在显示白色图像时，像素则呈直线排列，与台湾VA液晶面板相似。

    目前市面上运用较多的就是以上几种液晶面板，而IPS硬屏在具备多种优势的表现下，运用的更多。笔者认为，随着IPS硬屏在技术上的不断完善，必将成为未来液晶电视运用的核心面板。
