Anrecson智能化数字拼接领域的引导者

    深圳市安立信电子有限公司，秉承以注重细节、技术取胜的经营理念，凭借众多核心技术已经屹立于数字拼接领域的领导地位。同时也是国内第一家将光纤技术关切贯彻整个大屏系统的制造商，第一家生产具备光纤接口的拼接单元、第一家使用生产刀片式数字处理器的制造商。

    当所有的前端设备厂家都在关注数字高清，提倡H.264，1080P，超级地图，特分底图的同时，而很多企业都忽视了一个问题，高清显示技术已经来临；那么谁在关注数字高清图像的处理技术？

    大屏拼接器：

    在大屏幕拼接系统中，我们很容易将焦点聚集在超窄边拼接单元上，殊不知真正的幕后英雄是拼接控制器；拼接控制器的优劣直接决定着整个大屏幕显示系统效果的好与坏，当在应用中系统常出现死机、花屏、扩展性能不强、图像拖尾、高清信号追赶、斜切纹、画面抖动时，我们的用户们才真正关注起问题的根源，最后将所有问题锁定在拼接控制器上，才悔之已晚。

    从控制器来说；目前市面上呈现四种拼接控制器，第一代为PCI工控式，第二代为嵌入式，第三代为FPGA纯硬件式，第四代为刀片式数字拼接控制器。

    第一代为PCI工控式拼接控制器；

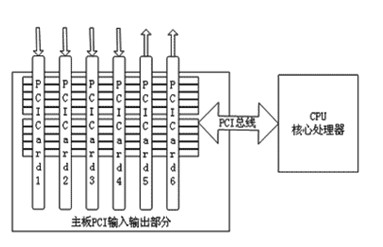

    PCI插卡式的工作原理是通过工控机，利用多路PCI计算机主板，一部分PCI插槽插入视频采集卡，另外一部分PCI插槽插入视频输出卡，输入和输出中间由CPU来构建一个运算和处理中心，这时就组建成了一台工控式控制器。他的图形处理原理是通过CPU运算后将母信号分割成M * N个子视频信号后，再把每一个子信号都进行放大处理分别传送给拼接幕墙上的各个对应单元，显示单元将处理器传送来的信号实现在大屏幕的每个显示单元上，而分辨率和处理速度由计算机CPU及对应的PCI卡决定。如；1个720P处运算速度为350MHz/nS，而10个720P处运算速度则为3.5MHz/nS，这时CPU的运算能力大大下降，由于工控机的计算能力有限，一台性能最好的工控式拼接器在1024*768的情况下最大也只能实现4Х4的拼接，大大限制了拼接的单元数。

    第二代为嵌入式拼接控制器；

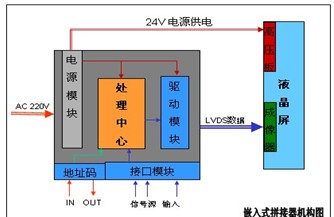

    嵌入式拼接器也称“内拼式拼接器”他是基于液晶屏信号驱动板上增加的运算分割技术，其工作原理先将一个完整的母画面传送至信号运算处理器，运算处理器以ID地址编码器的方式开始锁定各自在母画面中的位置，以二进制BCD码顺序排列（BCD水平坐标：从左至右，和BCD垂直坐标：从上至下）开始运算切割成多个子画面，处理器将各自运算好的数据直接输送给液晶驱动板，驱动板将色彩、亮度、对比度等参数调校后以LVDS方式传送至LCD IC成像器形成图像。由于嵌入式拼接器采用硬件架构数字图形处理技术每次只处理一种类型信号，所以不需要强大的CPU核心来运算多通道信号。简单的单画面拼接功能为一些只需要大画面显示的客户提供了非常灵活的方便，曾经一度被受市场青睐。

    第三代为FPGA纯硬件式拼接控制器；

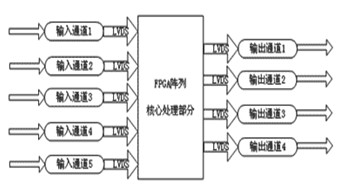

    纯硬件处理器采用 FPGA 阵列式处理构架，全硬件设计，无 CPU 和操作系统。控制器集超宽带视频信号采集、实时高分辨率数字图像处理、二维高阶数字滤波等高端图像处理技术于一身，具有强大的处理能力。控制器采用多总线并行处理机制，能从根本上保证对所有输入视频进行全实时处理，图像没有延迟，无丢桢现象，由于从结构上就超出了前两代的机器的设计理念，采用纯硬件的处理器运算技术，所有启动时间快，工作非常稳定。但第三代拼接技术只停留在720P的信号上，而真正的高清和1080P以上的信号处理只能是望而生畏！！！

    第四代为刀片式数字拼接控制器；

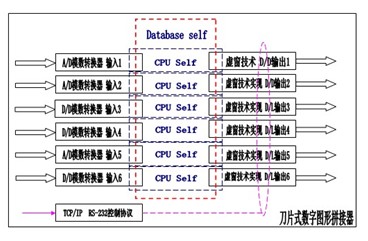

    由安立信电子有限公司研发的第四代刀片式数字拼接控制器是一款数字化高清图形处理设备，是基于FPGA纯硬件列阵技术之上，采用大规模FPGA 阵列式处理构架和高速数据库自建两大核心技术。刀片式数字拼接控制器与传统控制器区别于；A/D转换效能由输入模块实现，虚窗技术由输出模块实现，每组输入和输出组建成一个独立的运算核心，多个运算核心组建成一个强大的高速数据库，数据库内的内容由控制模块发送来的指令实现数据列阵输出，最后输出模块将数字信号转换成光信号输出。

    Anrecson刀片式数字拼接控制器由于每路均采用独立高速运算技术，使带宽和运算速度大大提高，强大的数据库自建平台为处理多个HD1080P超高清动态信号处理时提供了高速保证。而大规模FPGA阵列处理构架系统为处理超高清和超多类型信号提供了强大的交换处理平台。控制器还配备可冗余并机通信电源,预留多套备用电源插槽，50000小时断电保护功能，热拔插技术，输入输出模块任意扩展空间和RS-232、 TCP/IP远程管理控制功能等众多核心技术而成为数字拼接领域的引导者！！！

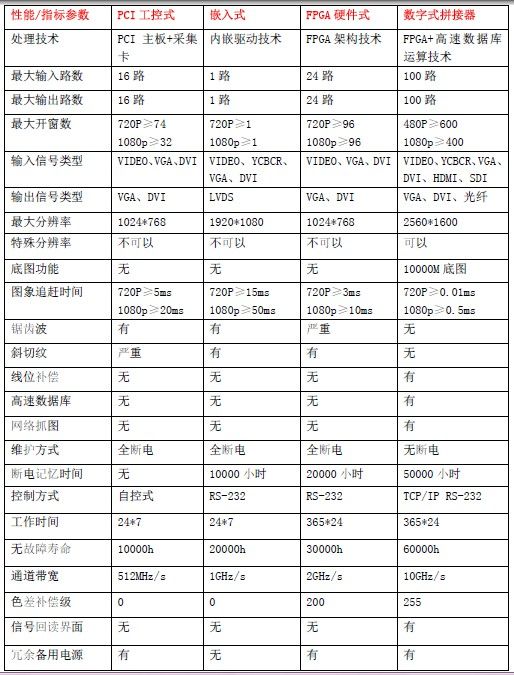

    对比分析表格如下:

    控制器主要特点：

    采用大规模FPGA 阵列全硬件处理处理技术，自建数据库运算系统

    支持单屏4画面开窗，可任意在大屏开窗口、漫游、迭加、编辑显示

    支持任意调整长宽比，可任意信号放大为全屏显示

    支持任意输入和输出通道板卡热拔插

    支持任意增加输入和输出信号数量

    支持多台级联可驱动200个显示单元

    支持格式:N/P、720P、1080P信号同步显示无拖尾、无追赶、无丢帧

    通道模式：最大400路同步显示

    输入通道：600路（VIDEO格式），100路（VGA、DVI、HDMI、SDI、光纤可选）

    输入分辨率：1920x1080P/60Hz

    输出通道：100路DVI（可400路时实）最大输出分辨率：2560X1600/60Hz

    光纤底图：10000M ，最大输出分辨率：19200x10800/60Hz

    控制协议：RS-232、TCP/IP

    连续工作时间：24小时不间断，30000小时无故障

    备份电源：N+1 冗余备份 （可选）
