2011 AV信号处理与传输设备精品看台

CREATOR快捷铂金矩阵系列

    2011年即将过去，在每年这个时节，都是每行每业一年行业技术和产品的盘点的时期，当然风风火火的2011年更加值得一谈。2011年的AV信号转换传输设备市场受安防产业与数字告示行业的发展需求有增无减，各家厂商的业绩均有所提升，这一点为信号转换传输设备厂商更多的技术研发和为系统工程设计出更贴心的产品方面奠定了坚实的基础。至如产品各方面发展到底如何，就让我带大家一起领略一番。

    在AV市场屡创佳绩的巨头CREATOR快捷，2011年又一次向主流市场发起冲击，隆重推出铂金矩阵系列新品，势必打造顶级矩阵，此次CREATOR快捷推出的铂金矩阵与之前的相比可谓亮点颇多，控制性能出众，实现多方位的升级和更新。

    这一重量级系列产品的发布，不仅给中国乃至全球的矩阵市场带来一股强烈的冲击波，也让CREATOR快捷牢牢占据了矩阵领域的制高点，再度彰显了其AV技术领军者地位。

CREATOR快捷新推出的铂金矩阵系列新品

    CREATOR快捷新推出的铂金矩阵系列新品可以实现多种控制方式，前面板水晶按键操作，按键灯指示，扩展RS--485键盘操作，可同时接3个键盘进行控制；具有2个RS-232通讯接口，方便与电脑、遥控系统或各种远端控制设备连接应用。具有1路网络接口，支持以太网远程控制，支持8个网络用户同时连接，操作更加灵活、便捷。

    另外，铂金矩阵系列产品采用可编程逻辑陈列电路，任意交互切换，可独立调节各音频输出通道音量；具有掉电记忆功能，带有断电现象保护功能；支持音视频同步或分离切换功能。内置高性能国际通用电源，性能更加稳定可靠。

    CREATOR快捷铂金矩阵系列产品采用高性能的图像处理及信号长距离传输失真增益补偿技术，使图像信号长距离传输高保真输出。可以切换通道支持权限设置，方便对不同输入/输出通道进行分区管理。该系列产品主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。

    CREATOR快捷铂金矩阵系列新品的推出标志着CREATOR快捷在矩阵控制领域又实现了重大的突破，在这一领域继续持续领先，为其在激烈的市场竞争中进一步扩大市场奠定了基础。

大连科迪 3G HDSDI数字矩阵

    大连科迪作为国内领先的切换和传输产品供应商，始终致力于向客户提供创新的满足其需求的产品、服务和解决方案，为客户创造长期的价值和潜在的增长。为应对高清化的发展趋势，大连科迪将向业界推出了其高品质的3G HDSDI数字矩阵。

    大连科迪3G HDSDI数字高清矩阵拥有多项功能：3G SDI 串行数字信号码率可支持到3Gb/s，应用于高端视频信号显示领域。它能和多种数字信号格式兼容，符合SMPTE和ITU标准，支持高清3Gb/s码率下，HDTV 1080P(1,920 × 1,080逐行)，并且向下兼容1.5Gb/s码率数字高清信号，以及143Mbps、177Mbps、270Mbps、360Mbps、540Mbps 等不同码率的标清SDI串行数字视频信号，和DVB-ASI 信号的传输切换。矩阵亦自动对输入信号串行数字信号进行线缆均衡，有效的解决了数字视频信号的传输问题。

    此外，产品可对于输出串行数字信号进行时钟恢复处理，延长信号的传输距离，减少传输过程中的数据丢失，并且保证高品质的信号质量。科迪矩阵自带独特的围棋棋盘界面软件并与Windows/XP/Vista相兼容，矩阵控制界面能同时显示所有输入输出的对应状态；可在棋盘交叉点上直接点击切换；可对每路输入输出进行定义；可对任何路数进行预设，最大支持 200 种模式；可直接在软件上进行分层切换；软件不需要安装和定义，连接成功自动读取矩阵设置。切换状态跟随其它控制设备实时变化。

凯新创达 N-Mix网线混合矩阵系统

    北京凯新创达科技发展有限公司N-Mix网线混合矩阵系统是其最新研发的产品，曾在InfoComm2011以及2011 InfoComm MEA展会上展示，当时，凯新创达广邀中东、非洲的合作伙伴以及用户，亲临展会了解和体验其产品和系统，并安排技术人员在现场与参观者交流，获得了众多与会集成商、观众的高度关注。

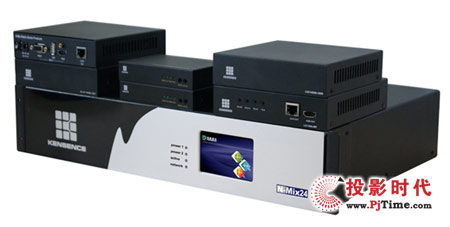

凯新创达N-Mix系列产品

    N-Mix 系统是新一代网络高清混合视频传输系统，它由主机和收发编码器组成，可以适合各种信号的输入输出任意转换传输。主机可以做到任意对任意（ANY TO ANY）的传输，每个网络视频接口没有输入输出之分，而且具有双电源冗余热备份，可以全天二十四小时全天候工作，网络高清视频信号(1080p@60Hz)传输高达160米， 并可以传输红外信号、USB信号和RS232控制信号。适合用于会议室、演艺厅、展览馆、体育馆、大卖场、调度指挥中心等各种高清视频应用场所。

    凯新创达H-Mix数模高标混合矩阵采用了Silicon Image HDMI v1.4芯片，可将CVBS、VGA、YUV、HDMI、DVI、SDI、HDSDI、3GSDI等信号进行混合处理并转换为HDMI数字高清信号输出，最终实现完美的1080p全高清数字视频展示效果。

优特普MIT（More IT）高清信号传输系统

    优特普MIT高清信号传输解决方案

    MIT（More IT）是优特普为安防监控、多媒体信息发布系统和会议系统提供的高清信号传输完美解决方案。该方案由管理机架、传输器、分配器、中继器、延长器、转换器、电源管理器等等硬件设备组成，能够实现VGA、HDMI、SDI、USB、以太网、RS232/485等各类信号的高质量传输。

图为公司总经理聂怀东先生向客商介绍MIT系统

    一方面，通过MIT用户可以把播放机的视频、音频、数据等信号延伸到更远处的显示终端，而将播放机集中放置到安全、独立、封闭的机房里，这样做能有效提升多媒体信息发布系统的整体性能，提高硬件设备和信息数据的安全性，延展多媒体信息发布系统的覆盖面积，降低工程造价及后期维护成本，同时便于日后项目工程的进一步拓展升级。具有智能集成、性能优越、便于维护、性价比高等特点，是广大数字标牌、会议系统集成商和工程商的完美增值方案。

    另一方面，通过MIT-BI管理机架、HDMI信号全高清无压缩影音无线传输器以及单路视音频接收模块三个产品，以其领先的科技水平和“一切可以更简单”的设计理念成为高清信号传输领域的全新亮点，产品具有广泛的市场应用前景，倍受用户关注。

TV One　C3-340多功能交叉切换矩阵

    TV One发布的CORIO矩阵产品C3-340，是CORIO矩阵产品线中新研发的众多的产品中的先驱者。

    C3-340 CORIO matrix 基于TV One独家的CORIO 2技术，使用业界第一个视频路由、切换和视频转换的CORIO softswitch平台固件,提供了高质量的视频矩阵切换模块CORIO matrix 可自动识别插入的输入或者输出模块，最多可带有16个AV通用模块插槽。当使用2路DVI-U通用接口或3G-SDI模块，可插在任意插槽上作为输入或者输出，并不固定其输入和输出接口插槽。这种灵活性允许最终用户根据他们自己的需求进行配置，而不像有些矩阵切换器固定的设置和有限的配置。后增加DVI-U通用接口或3G-SDI模块可添加在未使用的插槽中使用，不需要重新设置切换器。所有的AV通用模块都是热插拔的，一旦确认插上后立即自动配置。

    选择带转换的输出模块，CORIO matrix 也提供了一系列的模拟和数字视频格式（最高达3G-SDI）之间的上、下、交叉转换。设备的输出/ 入格式及数量由客户模块的选择为主，但最多可达64个输入/输出接口的可能性。输入的视频信号参数 是可调节的。所有设置都保存在非易失性存储器上，即使切断电源也得以保留。用户自定义预设键可定制满足不同的功能需求。

    DVI-U通用接口利用一个DVI-I连接器，提供了以下信号格式：HDMI, DVI-I, 外加模拟的YUV, YPbPr, RGBHV, RBBS, RGsB, Y/C和合成视频。多种适配器可用于从DVI-I连接器到其它连接器的转换。带转换的的DV I-U输出模块允许任意输入通过DVI-U转换到任意格式的输出。高分辨率DVI-U输出模块是精选可用于任意个人电脑或高清电视。

    C3-340 CORIO matrix 的高级特性包括先进的数字闪烁消除电路和高采样频率4:4:4，确保图像的纯净细腻，全带宽色度取样确保如实复制，高分辨率色彩真实再现。像素级运动自适应对角线性内插（diagonal interpolation）和降低噪音，确保了PAL, NTSC和1080i信号高质量的去隔行。

Extron MTPX Plus 6400 双绞线矩阵切换器

    Extron，用于 RGBHV、高清分量视频、标清视频、音频和 RS-232 的全系列 MTPX Plus 6400 双绞线矩阵切换器。提供从 48x48 到 64x64 的 5 种不同输入/ 输出尺寸。除了具有 MTPX Plus 系列的所有现有功能之外，还新增了更多高级特性，包括用于本地输入和输出的 EDID 管理器 (EDID Minder)、将来自以太网端口的 RS-232 插入至所有 MTP 输出以及所有输出上可选择的视频峰值预放大。

    “随着这些较大型矩阵切换器提供的关键性技术的发展，视音频集成商可以充分利用双绞线信号分配的优势，” Extron 销售和市场部副总裁 Casey Hall 谈道。“ MTPX Plus 6400 系列使系统集成变得更加简单，排除了其它双绞线解决方案通常会碰到的许多另人头疼的问题。”

    MTPX Plus 6400 系列能够将本地和远端视音频信号切换至多个终端，并完全兼容整个 Extron MTP 产品线。MTPX Plus 6400 系列提供的附加性能可极大地减少与机架空间、布线和安装相关的成本。这些特性包括可一直保持颜色对准的动态扭曲延时均衡、用于更亮、更清晰图像的视频电平和峰值补偿以及可消除控制系统至远端显示设备布线需要的 RS-232 插入端口。本地高分辨率视频输入和输出无需额外的发送器和接收器，本地音频输出音量调节和静音也消除了许多视音频系统中前置放大器的需要。

    MTPX Plus 6400 系列是行业中最完整双绞线产品系列的组成部分，体现了 Extron 致力于为每个应用提供完整的双绞线解决方案的承诺。

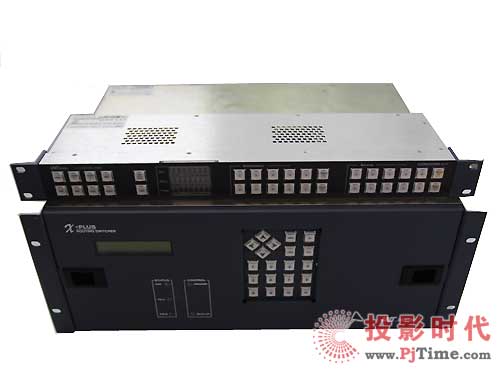

大连捷成X-PLUS系列矩阵

    X-PLUS系列是一款可同时兼容大、中、小规模，并可灵活配置多种信号格式的全规模、多格式混插矩阵。该系列矩阵支持的信号格式包括CVBS、YUV、RGB、VGA、VGA+AUDIO、DVI、HDMI、SD-SDI、HD-SDI、DVB/ASI、AUDIO、AES/EBU、DS3、RS-232/422等，几乎涵盖了广电和AV行业所有视/音频信号格式及控制信号；具有多种控制接口：RS-232/422、TCP/IP、CAN、C-BUS；切换规模为4×4～128×128；机箱分别有1RU、2RU、4RU、8RU四种规格,支持各种信号的混插，配置方便灵活。

    该系列在系统结构上采用模块化设计，前、后插板式设计，方便灵活，用户在现有系统的基础上只通过选择切换模块的信号类型以及更改切换模块的数量，即可实现对现有设备的在线升级与扩容。

    X-PLUS系列引入了交叉点板技术，即矩阵采用交叉点板、输入板和输出板配合使用的方式。因此，该系列矩阵的切换系统分为切换模块和交叉点板两种形式。切换规模小于32×32的一般采用切换模块的设计方式，32×32以上的矩阵一般采用交叉点板技术。四种机箱规格中，1RU机箱只能配置切换模块；2RU以上机箱（包括2RU机箱）既能配置切换模块又能配置交叉点板和I/O板，可根据用户需求灵活配置。

    大连捷成X-PLUS系列矩阵的前面板具有LCD液晶显示屏与控制按键，可作为本机控制面板直接对矩阵进行控制，亦可采用本公司生产的通用控制面板或矩阵控制软件对矩阵进行控制。

    该系列矩阵的控制系统可完成切换、查询、锁定、齐切等功能，系统控制采用冗余式配置，即可采用两个控制模块同时工作的方式，如果当前执行模块发生故障时，可手动/自动转入备用控制模块，确保系统的稳定性和可靠性。同时，矩阵兼容多种控制协议，便于适应多种应用场合。

    此外，X-PLUS系列矩阵具有可靠的供电系统和良好的风冷散热系统，均采用模块化的设计方式。该系列的四种机箱中，2RU以上（包括2RU）机箱都采用冗余式电源供电，1RU机箱为小规模矩阵，采用单电源供电；2RU以上机箱采用模块化的风冷组件进行风冷散热，可进行在线更换、升级，1RU机箱采用固定的风冷散热方式。可广泛应用于广播电视、视频会议、监控等诸多领域。

大视电子专业双通道Dual-link DVI分配器

    大视电子推出的双通道MD100 DVI(Dual-link DVI)一进二出分配器，该分配器作为一款专业的DVI分配产品具备业内领先的DVI传输带宽支持能力，灵活的分辨率适应能力和级联能力。

    大视电子的MD100双通道DVI分配器能够对输入接口的高带宽duallink DVI信号复制成两路同样带宽和分辨率的duallink DVI信号，并把两路信号分别传输到两个输出接口。普通DVI分配器或者高清DVI分配器的信号带宽为单通道DVI（小于等于165MHz数字带宽），支持的分辨率最大只能达到高清1080P或WUXGA(1920x1200)，而MD100用于内部处理带宽达到330Mhz数字满带宽，可以分配的DVI信号可以支持诸如1080P@120Hz等主动立体型号的分配，2560x1600@60Hz，2560x1440@60Hz的专业超大屏显示器信号的分配，也可以支持例如3840x800@75Hz，3840x1024@60Hz等宽屏模式和专业大屏幕拼接分辨率。

    除了支持超高分辨率的信号分配以外，MD100双通道DVI分配器还支持独特的分辨率纪录功能，用户可以通过MD100上提供的串口及相应软件设定设备的分辨率，这样可以实现输出接口连接的设备分辨率不同同样可以完善支持，并且实现了设备EDID信息的隔离，在专业显示应用中有着极大优势。

    MD100同时还支持设备间的级联，比如可以通过级联三台MD100实现一进四出的双通道DVI分配，具有很大的灵活性。 MD100还可以与大视电子的MV103系列多屏扩展仪（可以将一些特殊的分辨率进行2/3屏显示）联合使用，提供更方便灵活的显示应用。该产品可以广泛应用在虚拟仿真，虚拟现实，军事，3D游戏，高分辨率边缘融合系统，高清医疗显示。

格芬超远距离HDMI KVM延长器

    格芬超远距离KVM延长器，型号为：Gefen ToolBox HD KVM ELR。该延长器可通过2根CAT5线缆远距离延长HDMI、USB、以太网和IR信号到100米范围，最高分辨率达1920×1200@60Hz、1080p。

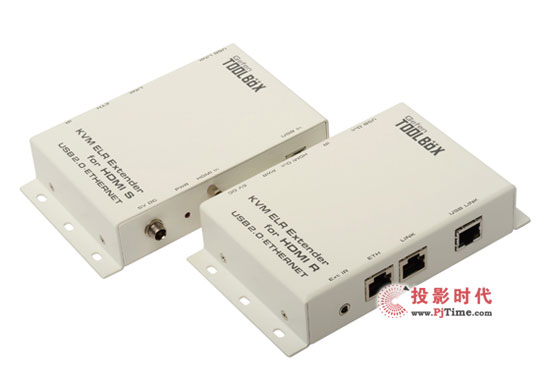

    格芬超远距离KVM延长器Gefen ToolBox HD KVM ELR

    该产品采用格芬ELR（超长距离）技术，支持的HDBaseT规格，允许沿着相同的CAT-5电缆传输HDMI和红外信号；USB 2.0则通过第二根CAT - 5电缆延长；而发送和接收单元的以太网端口则连接到网络设备上。

    通过使用这一KVM延长器产品，可以在一个房间操作笔记本电脑或视频源设备，通过小巧的、壁挂式安装的发送和接收单元，远程访问100米以内的另一个房间的电脑等设备。接收器上的两个USB端口连接键盘、鼠标、打印机、相机或其他任何通过USB 2.0连接的设备。

    格芬的ELR技术基于HDBaseT规范，以一根行业标准线缆即可运行高清晰度红外和以太网视频，第二根线缆则用于扩展源显示率高达480 Mb/s的USB 2.0信号。另外，该产品还具有电源供应器锁定和EDID管理功能，从而消除潜在的信号损失。

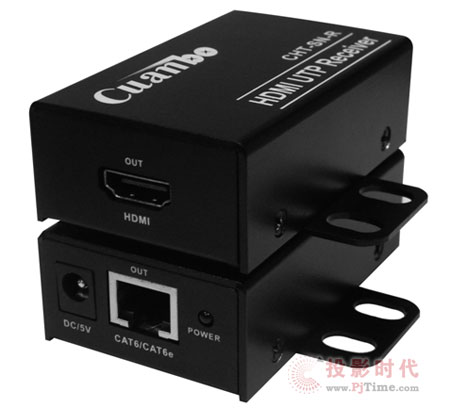

Cuanbo宽博HDMI信号双绞线延长器

    针对目前高清视频信号传输距离短、成本高、布线不便等难题，Cuanbo研发了远距离传输产品--HDMI信号双绞线延长器（CHT-SN-TR）,其延续了Cuanbo宽博高清传输产品普遍特征：支持高带宽，全高清分辨率，性能稳定，充分的保证图像在图像传输过程中无任何损耗，呈现完美画质。

    CHT-SN-TR由一个发射器和一个接收器组成，配合Cuanbo宽博独家网线，效果更好。CHT-SN-TR结构设计非常小巧，可轻松隐藏在显示设备后面，保证显示现场外观的整洁性。

    CHT-SN-TR最高分辨率：1080P@60HZ，36位色深、最高带宽：2.25G；支持HDMI 1.3, 兼容DVI，兼容HDCP；传输介质采用宽博专用10芯网线，最远传输距离可达50米，并可以搭配宽博混合矩阵网线输入输出卡使用，实现双绞线矩阵切换和传输。

    可广泛应用于视频会议、大屏幕显示及多媒体显示控制系统、高品质图像显示工程、医学影像显示工程、医学影像显示及投影系统。机场、火车站、体育中心等远距离视频和信息传输系统。
