入门需知 “3D热”中的解疑答问

    在全球范围内，三维(3D)技术几年来的发展，尤其是近一两年，正以前所未有的惊人速度向前迈进，其应用的领域在不断扩大、延伸、拓展。3D技术的推出，不仅是因为添增的第三维深度元素还原了真实世界的本来面貌，使人们从习以为常的平面影像视图转变为3D立体影像视图中获得更真切的视感体验，视觉享受得到提升，更主要的是给教学、科研、开发、制造等工作带来了极大的方便。3D渗透的范围已从最初的3D影视扩展至3D游戏、3D电脑、3D广告、3D网络及3D诊疗等诸多领域。不少人因来不及对其“消化”，对它的了解朦朦胧胧，或一知半解，或知其然而不知其所以然，产生各种各样的疑问或不解也是很自然的。下面就对过渡或正在过渡到3D消费电子产品领域可能出现或产生的疑问进行解答，不详不细、不深不透那是肯定的，但是只要有读者不同程度地从中知晓点什么，笔者的期望也就达到了。

    3D蓝光篇

    1、什么是Blu-ray 3D?

    Blu-ray 3D是指内存3D电影与3D电视节目的3D蓝光盘。2009年12月，蓝光盘协会(BDA)宣布已制订完成了Blu-ray 3D标准，由业界领先的电影制片商、消费电子和I T制造商共同合作完成。标准规定，3D蓝光盘的视频编码采用新开发的基于多视角视频的MPEG4-M VC 格式，是在I T U H. 26 4 标准的AVC视频编码技术基础上的拓展。相比Blu-ray 2D，Blu-ray 3D标准规定使用的MPEG4-MVC编码技术仅压缩了左右视图各50%。标准要求Blu-ray 3D蓝光盘提供观赏者左右眼的两幅视图的分辨率均应达到全高清的1080p，以确保观赏者从Blu-ray 3D蓝光盘中获得身临其境的逼真体验。

    B l u - r a y 3 D 标准的参数被指定为Profile 5，最大的数据传输率为72MB/s。Blu-ray 3D标准支持在PS3游戏机上以3D格式播放游戏内容。2010年6月左右，索尼的PS3游戏机有望借助固件升级来使其具有播放Blu-ray 3D蓝光盘游戏的能力。在3D上有两种菜单制作方案，一种是2D菜单图形，同时为菜单指定一个第三维的深度值；另一种是3D菜单，在该菜单中，每一菜单元素均有三维深度值。另外，该标准还提供增强版的3D图形功能以及伴有3D字幕显示，为观赏者提供一种全新的视觉体验。

    2、播放Blu-ray 3D蓝光碟片节目对播放机有什么要求？

    Blu-ray 3D蓝光播放机首先应符合Blu-ray 3D标准，为了实现这一点，播放机必须具备HDMI 1.4端口，而接收终端的电视机必须能接收与处理这一信号，换句话说，电视机也必须提供相同的HDMI 1.4端口。最近推出的某些新型Blu-ray 3D蓝光播放机已具备这一能力，可以直接用于Blu-ray 3D蓝光碟片的播放。对于一些可以兼容的Profile 2.0 (BD-Live)播放机，具有下载升级固件的能力，同样能播放3D蓝光盘。值得注意的是，这种升级成3D的播

    放机所处理、显示以及被眼睛接收的是两个1080i格式的图像信号。据悉，目前许多Profile2.0(BD Live)播放机都能借助固件升级至Blu-ray 3D蓝光盘播放机。现在市场上有两类3D影片，一类是“旧3D”，另一类是“新3D(全高清)”，消费者在购买时要注意区分。凡印有“Blu-ray 3D”标识的光盘则表明光盘内存有3D内容；凡蓝光播放机上印有“Blu-ray 3D”标识，则表示该机可以播放Blu-ray 3D蓝光盘，提供3D效果。

    3、Blu-ray 3D对显示设备的要求是什么？

    现今，用于3 D 的立体显示技术主要有Stereoscopy、Autostereoscopy、CGH、Volumetric和Laser beam五种。Stereoscopy是最早出现的3D显示技术，是一项通过记录图像三维视觉信息生成立体感效应的显示技术，被普遍应用于摄影测量，也时有被用于娱乐领域。Autostereoscopy是一种无需特殊头盔显示设备或眼镜观看的立体图像显示技术，主要应用于精度要求较高的容积测量显示设备，应用范围覆盖大学实验室到商业场所等多个领域。CGH(Computer　Generated Holography)是一种以数字方式生成全息图像的显示技术，该技术有两大特点，一是无需物体本体；二是物体的全息数据虽由光生成，但却可以数字方式进行数据的记录、处理和显示。C G H显示技术的应用范围非常广泛，可以应用在CAD(Computer Aided Design)计算机辅助设计和游戏、全息视频和电视节目、汽车与通信等。Volumetric是一种清晰展示物体三维尺寸的直观图形显示技术，通过许多不同的视觉效应来模拟图形的深度状况。该显示技术通过光的发射、散射及传送，在被界定的长宽高三维空间形成3D图形效果。Laser beam是一种采用激光方式生成立体图案、图形或图像的显示技术，通常大都运用在大型音乐会或音乐舞蹈表演中。

    大多数人也许知晓不是所有的显示设备都能显示3D内容，只有采用上述技术之一的显示设备才有能力完好精确地显示。能显示3D内容的显示设备通常其信号处理能力要强于普通的2D显示设备，因为生成3D立体效果，需要它们显示左右两幅视图给相对应的左右眼，由于有效帧率被平分减半，因此显示设备需要将通常的60Hz帧率加倍，这就是为何所有3D 显示屏的帧率至少在120Hz以上的原因，有的还达到240Hz甚至更高的480Hz，普通2D显示设备则不具备3D显示所必须拥有的功能与参数。在家里观赏Blu-ray 3D蓝光碟片节目应重新购买一台新的具有3D显示能力的设备，可以是一台HDT V电视机，也可以是一台单作显示用的监视器，或者购买一部家用投影机也行。

    4、观赏Blu-ray 3D蓝光碟片节目对3D眼镜有何要求？

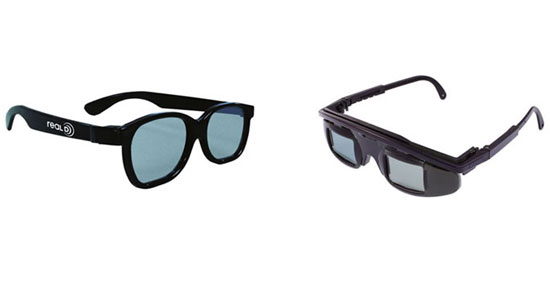

    虽然现今观看3D影视节目有戴眼镜和裸眼两种方式，但由于裸眼 3D 立体显示还不是很成熟，在技术上仍有许多限制，因而主要被用于手机、数码相机等个人化小型化的显示设备。目前，无论在影院还是在家里，往往采用戴眼镜观看的方式居多，而在戴眼镜观看的方式中由于立体成像原理不同，主要分为两类：一类是无源(被动)偏光眼镜，另一类是有源(主动)快门眼镜。使用后者时，通常由不透明的液晶来充当关闭观视的快门，运用液晶可借助电场来改变透光状态的原理，以每秒数十次的频率交替遮蔽左右眼视线。显示左视图时眼镜右镜片关闭，显示右视图时眼镜左镜片关闭，这样在大脑里就可以形成立体影像的显示效果。与此同时，一台具备3D显示能力的HDTV电视机的显示屏(或其它显示设备)将会显示两幅图像，一幅用于左眼观看，另一幅用于右眼观看。它们与有源(主动)快门眼镜的同步通信采用蓝光、红外或无线电技术等方式。值得注意的是，眼镜品牌应与具有3D显示能力的HDT V电视机或显示设备相同，如松下的3D眼镜不能与三星HDTV电视机配合使用，反之亦然。目前，有源(主动)快门眼镜已被包括LG、三星、松下、索尼等在内的大多数消费电子开发厂商所采纳。

    5、Blu-ray 3D系统的设备连接对线缆作了哪些规定？

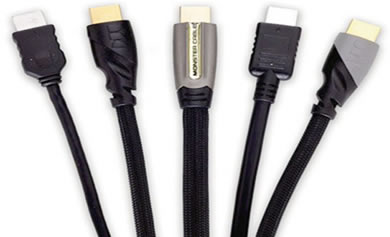

    为了连接3D显示设备与3D蓝光盘播放机，用户需要配备10.2Gbps或更高速的1.4、甚至1.4a版本的HDMI 1.4线缆。电视机、蓝光盘播放机和AV放大器设有HDMI1.4端口时，其拥有的“以太网连接、音频返回通道增设、3D图像传输、更高分辨率支持、色彩空间拓展支持、微型HDMI连接器(Micro HDMI)新增以及车用系统连接”等七大功能与用途的实现将变得轻而易举。在HDMI 1.4有关3D传输的条文中明确规定必须支持两路分辨率为1080p的视频信号，并对家用3D系统的输入/输出给予了规范。如果消费者现有设备的HDMI接口标准使用的是1.0-1.3版本的规范，那么用户就无法享用1.4版本所拥有的一切功能，当然也不能通过3D蓝光播放机与HDT V电视机及其它显示设备的连接来观赏3D蓝光碟片。

    6、早期的AV放大器能否与3D蓝光播放机连接使用?

    如果用户想连接早期的AV放大器与准3D蓝光播放机(3D-ready)，那么，蓝光播放机需要有多个HDMI输出，或者具有同步HDMI和光纤/同轴输出的能力。要看到全高清的3D视频图像，就需要有3D直通的HDMI 端口，但对声音的传输没有这方面的要求。多个HDMI输出端口的设置将给用户的连接带来方便，用户可以用其中一个端口直接将蓝光播放机连接到“3D-ready”准3D HDT V电视机，同时用另一端口连接蓝光播放机与已拥有的早期AV放大器。声音的传输则可采用HDMI/光纤/同轴几种端口中的任何一种，但这样的连接可能会产生图像与声音不同步的问题，这时，用户可以通过手调接收机性能参数来改善这一现象，不过调整的效果也许不会十分理想。

    7、Blu-ray 3D提供哪些兼容特性？

    Blu-ray 3 D提供了极方便的兼容特性，它支持Blu-ray 3D播放机播放Blu-ray2D蓝光碟片；同时，Blu-ray 3D的MVC视频流信号与非Profile 5的早期蓝光播放机反向兼容。早期的Blu-ray 2D蓝光播放机依然可以播放内存MVC视频流信号的3D光盘中的2D内容，在不支持3 D的设备上播放Blu-ray 3D光碟片时仍能够正常显示，只是显示的图像没有立体效果。这一特性为消费者进入3D家庭娱乐时代后继续使用现有的播放机和收藏的光盘创造了条件。一般来讲，大多数Blu-ray 3D蓝光盘是可以经Blu-ray 3D蓝光盘播放机的播放，在3D显示设备上看到其内存的3D立体图像内容，同时也可以经2D 的BD-Live播放机以及具有BonusView功能的Blu-ray2D播放机播放其内存的2D平面图像内容，不过，某些3D蓝光盘与2D播放机不兼容。明确来说，凡被标以“Blu-ray 3D”字样的光盘是既可以在3D播放机上播放，也可以在2D播放机播放，即兼容两种级别的播放机，而标有“3D Only”字样的光盘就一定需要采用3D播放机来播放。
