为高清视频会议系统选用适合的双绞线延长器

视频会议应用与热点

    随着人们对视频和音频信息的需求愈来愈强烈，追求远距离的视音频的同步交互成为新的时尚。近些年来，依托计算机技术、通信技术和网络条件的发展，集音频、视频、图像、文字、数据为一体的多媒体信息，使越来越多的人开始通过互联网享受到网上生活、远程医疗、远程通讯的乐趣，缩短了时区和地域的距离。视频会议有点像使用电话--除了能看到与你通话的人之外，你能看到他们的表情、肢体语言，及他们对你的言谈的反应。你们可以使用同一张数据表或者任何其它PC上的文件。这就像你跟和你所通话的人在同一房间、面对面地工作一样。视频会议能使人们更有效的交流，因为可视化的交流是最自然的交流方式。因此看比说更能加深人的理解与记忆，特别是当话题本身就是一个很形象的观点的时候。有些视频会议系统设计成允许好几组不同地方的人参加同一个会议，有些则设计成只允许几个人在他们的桌面上讨论项目。无论怎样，他们能看到全方位的活动图像，清楚地听到别人所说的话，感觉就像在一起。用这种方式，视频会议创造了这样一个环境：更快地下决策，更加强大的团队工作，想法、知识、鼓励能从一个同事传向另外一个同事。还有一个更为显著的优点是不用出差。视频会议使不同地方的人们相互影响--不管他们之间是10分钟的步程还是10小时的飞机行程。它能够使人们像在同一房间一样交流思想、交换信息。这就意味着人们不用在等E-mail、传真或者快递中度过工作时间。简单地说，视频会议使人们“坐”在了一起。

    自从视频会议系统逐渐运用于各企业之间，大部分的使用范围都针对企业和企业间的连系、企业内部的多点开会和教育训练等，目前来看，存在较大需求的视讯应用包括：

    1、远程商务会议应用-视讯业务最普遍最广泛的应用，适用于一些大型集团公司、外商独资企业等在商务活动猛增的情况下，逐步利用视讯会议方式组织部分商务谈判、业务管理、商务谈判、产品展示、远程业务指导和远程公司内部会议。

    2、远程教育应用-利用视讯会议开展教学活动，使更多、更大范围的学生能够聆听优秀教师的教学，数百万学生通过交互视讯会议系统接受教育。另外，远程培训在各大企业也越来越受到关注。

    3、远程医疗应用-利用视讯业务实现中心医院与基层医院就疑难病症进行会诊、指导治疗与护理、对基层医务人员的医学培训等等。高质量的视讯业务使医生、护士在不同地方同时协同工作成为可能。远程医疗对于一些中小医院有着重要的意义，可以得到大医院的医学专家的咨询和会诊。

    4、项目协同工作应用-也是进行远程项目管理的非常好的工具，突出特点是资源共享。项目组的成员能进行远程协作，使地理上分开的工作组以更高的速率和灵活性以电子方式组织起来。

    5、政府行政会议应用-我国幅员辽阔，各级政府会议频繁，视讯会议系统是一种现代化召开会议的多快好省的方法，它可使上级文件内容即时下达，使下级与会者面对面地讨论和深刻领会上级精神，使上级指示及时得到贯彻执行。

视频会议的结构

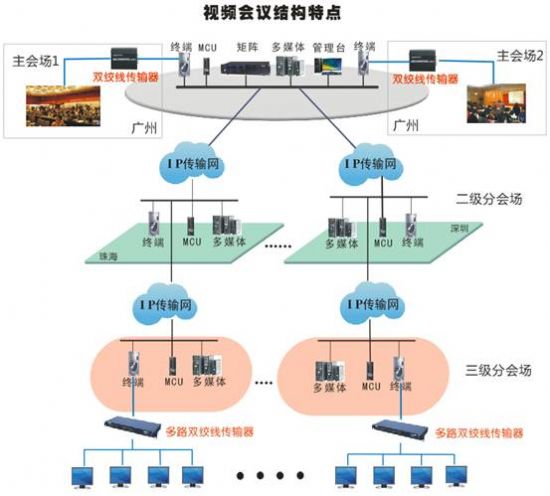

    从视频会议的发展与现状来看，高清视频会议将会在21世纪全面得到普及。但是，在实现高清的道路上还存在许多挑战和难题需要克服。例如， 成本昂贵却覆盖区域不够、移动性不强、视频内容不清不全、机密内容遭到窃取等等。在现有的网络基础上，解决上述问题，我们不妨考虑采用双绞线来传输终端的视频音频信号，既能得到高保真的视音频信号，又能灵活的覆盖既定的区域，而且会议内容不易遭到修改与窃取。下面我们具体了解高清视频会议的结构特点。如下图：

    从上图我们可以简单的了解到网络视频会议的传输路径与基本结构，通过网络能将视频会议信号远距离共享，除此之外，我们如何保证信号在网络之外的传输效果呢？接下来我们列举几种传输方式，供大家参考比较。

VGA信号的几种传输方式

    视频会议终端的VGA信号采用何种传输方式能达到高保真的图像效果，就技术角度我们来做一个小小的论述。VGA信号包含有R/G/B/H/V五种，分别是三原色和行场同步信号。VGA线材虽然包含15根线，VGA线材里面实际传输图像信号的只有5根线，所以看VGA线材好不好首先看用来传输RGBHV的那五根线的线芯质量。VGA线芯虽然很细小，衰减比较大，VGA线材在短距离传输的时候基本不会有问题。而早期为解决传输距离远的难题，一般都是加大线芯直径，将铜芯做得很粗。但是传输距离长以后，VGA线里面五种信号相互之间产生串扰的问题就严重起来，同时在比较复杂的环境中粗大的VGA线材布线极为困难，拐弯时候VGA 线容易折断，其他问题也是非常多（如：外部干扰，焊接点不好等）。

    A）VGA信号放大器

    它采用简单的放大原理，或将发送端信号放大，或将接收端已经衰减的信号放大。在接收端放大的方式一出来就被抛弃，因为他会将传输中的干扰一起放大，包括内部信号间的串扰。采用发送端放大的设备在采用特制VGA视频线缆为传输介质后，可以将电脑的VGA视频信号传输上几 十米。但是随后人们将VGA线材线芯越做越粗，没有改变VGA传输技术原理的缺点越来越明显：

    第一，长距离VGA线材又粗又硬，不容易找到，需要到工厂定做，拐弯剧烈还容易出现内部断裂，布线极为不便。

    第二，VGA头在焊接的时候也非常容易出各种问题（如驻波干扰，虚焊等）。

    第三，它不能抵抗干扰，不能消去串扰。VGA线材本身决定它长距离传输内部串扰、共模干扰非常大。而随着距离的增加，一些本来不是很强的干扰也在长距离的线材里面变得强大，导致有些试验环境下能成功而实际工程做了却根本没有办法应用，造成返工或无法验收的巨大损失。所以超过 30米距离这种方式就不应该采用。

    B）RGB传输技术

    人们根据VGA信号分为RGBHV五种信号的原理，将VGA线缆拆分开来，用五根同轴线缆来传输，这种传输方式叫RGB传输。这种方式有效的解决了衰减的问题（RGB线缆的线芯比VGA线缆的单根线芯粗很多），同时同轴线缆的屏蔽层，对串扰也有一定的抑制作用，但是由于传输技术原理没有根本的改变，串扰问题并没有真正解决！而且RGB方式传输距离达到一定距离以后，由于施工现场环境复杂，布线的时候就出现RGB五根传输RGBHV信号的线缆长度不一致、到达时间不同的现象，造成RGB三原色及行场信号不能同步到达。屏幕上面就出现三种颜色不能重合在一起、甚至无法显示的现象。这就是RGB 传输中容易出现的不同步的问题，这个问题很难得到廉价的解决方法。

    C）VGA双绞线传输技术

    为解决这些传输中的问题，近两年一种采用普通网线（双绞线）为传输介质的VGA视频传输技术迅速成为目前VGA视频传输技术的热点。

    该传输方式采用一个发送器一个收接受器，发送器将VGA视频信号进行重新编码以差分信号在网线上面传输，到远端接收器解码还原成VGA视频信号。网线传输采用的视频差分技术，每对双绞线传输一个信号的时候，都是同时发出波形相同、极性相反的信号，这样一对双绞线对外发散的信号就相互抵消为零，从技术上就解决VGA信号内部的串扰问题。

    网线里面只有4对双绞线，用网线传输VGA的五种信号的时候怎么办？早期我们把VGA信号里面的RGB分3对双绞线传输，剩下一对传输HV信号。

    网线里面每对双绞线长度也是不一样的，不是也存在不同步的问题吗?解决办法：线路补偿！和RGB线缆传输不同的是：网线里面每对双绞线长度差别都有国际标准，我们可以根据这个标准来知道每对双绞线的线路长度大致差别，根据这个长度来进行线路补偿，这样VGA信号用RGB方式不能解决问题在这里也得到解决！

    VGA视频双绞线传输技术其他优势：

    采用的差分技术本身抗干扰性能就强，再加上一些技术处理，抗干扰性得到大大提高。抗干扰性是保证视频会议高清传输的重要指标，不同的产品抗干扰效果不一样。以网线为线材取材便宜，水晶头制作比VGA或者RGB线缆的焊接容易，线材柔软，布线也方便。目前VGA视频延长器和VGA长线驱动器价格相差并不大，距离越远，线材成本越低，对比抗干扰效果越好，性价比更高。技术是不断进步的，双绞线传输技术也是在不断进步！我们不但可以用一根网线来传输VGA视频信号，而且还能同时传输鼠标键盘USB等数据信号。本公司拥有双绞线传输电脑外设各种接口信号的技术，并一直在这方面保持领先。

双绞线传输VGA信号的模式

    A）单路传输

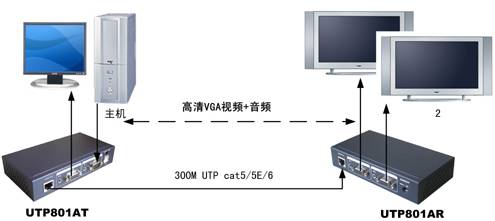

    远程视音频会议信号通过网络传输到终端，再利用VGA双绞线传输器将信号高保真的传输到现场。此方案工程布线简单，稳定性高、性价比优越，适用于大型会场，多人观看同一个屏幕。同时可配备专业的标准机架，维护非常方便。如下图：

    B）多路传输

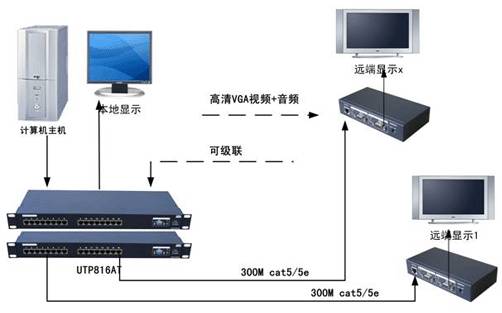

    多路视频会议适用于企业、行政等大型会议，为了更好的了解会议进展和内容，与会的每个人都需要有一台显示设备，保证会议的高效直观。此系统配备了多台16路的VGA发射器，并置于机房内，便于管理，后端每台显示设备配备单路的VGA接收器，可将会议视音频信号高保真无延迟的延长300米。如下图：

    C）复合传输

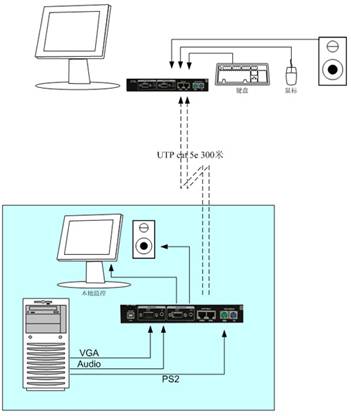

    前面我们在讨论几种VGA传输方式的时候，提到过用普通网线就能传输视频、以及鼠标键盘信号，这种系统模式非常适用于点对点、多人复合的视频会议。优点在于能共享同台主机上的WORD、PPT等可视文档，几乎没有任何延迟，好比坐在同一办公室内，大大节约了时间空间上的限制，让与会者身临其境。如下图：

VGA双绞线传输常见问题

    VGA延长器在使用过程中经常会遇到图象方面的问题，比如清晰度不够，有拖尾、模糊、偏色等怎么办呢？双绞线在很多干扰十分强烈的地方都会见到，它拥有价格低廉、抗干扰能力强等许多优点。视频信号如果直接在双绞线内传输，也会衰减很大，所以视频信号在双绞线上要实现远距离传输，必须进行放大和补偿，双绞线视频传输设备就是完成这种功能，而且我们今天广泛使用的局域网也是使用双绞线。下面我们就常见的问题给出具体的解决方法，一般来说经过如下处理，会得到满意的效果。

    I.图象有色彩但比较花的闪动

    故障原因:一般是延长器的调节开关没有调好。

    解决方法:用配备的小螺丝刀慢慢调节延长器远端的调节旋钮至满意图象状态。

    II.图象字体有拖尾

    常见故障原因大致几种：

    1.水晶头没有压好，接触电阻大 ；

    2.远端调节开关没有调好；

    3.网线质量太差或网线距离超过使用距离及距离较远而网线质量一般。

    解决方法:调节远端的旋钮，重新压制水晶头，使用质量好的水晶头，确保接触良好。使用好的品牌网线(超5类线为佳)，传输距离较远的请使用我们推荐的品牌网线。

    III.屏幕严重偏色，全红、绿、蓝、距离短拖尾长，调节开关无法解决

    故障原因：VGA延长器的VGA接口部分有接触不良的问题，水晶头接触不良的问题，不正确使用屏蔽网线和水晶头的问题。

    解决方法：检查VGA接口或更换VGA连接线，摇晃水晶头，检查是否接触不良问题并进行测试是否全通，重压或重做水晶头。距离短拖尾长一般是屏蔽水晶头和网线没有正确接地的问题，解决方法：进行接地，并使用屏蔽水晶头。

    IV.远端没有图象显示，指示灯不亮

    故障原因：一般来说是VGA接口没有接好和网线及水晶头的问题。

    解决方法：检查VGA接口及线缆部分,确定通畅和接触良好，检查网线和水晶头是否连通和接触良好。

    V.图象有斜纹,条纹

    故障原因：一般是附近有强电磁干扰。

    解决方法：布线扰开干扰源或使用屏蔽的网线和水晶头。

视频会议的发展趋势

    1. 视频图像高清化

    随着运营商成为视频会议的主要使用实体，随着1080P产业链迅速扩大，1080P产品价格下降，运营商在网络带宽上拥有无可比拟的优势并安装了高清视频会议终端，运营商开始谋划利用高清视频会议系统提供外包服务激活市场需求。2010年高清视频会议将成为市场主角，金融、政府、电力等高端客户开始测试和建设远程高清视频会议系统，以满足高端的会议、培训和交流的需求。随着技术的成熟以及市场竞争的加剧，国内各视频会议系统厂商将逐步降低产品价格，中低档位的1080P终端产品的价格已经迅速降到接近高端标清终端的水平，所以选购合适的传输设备在视频会议中显示出更为重要的地位。

    2. 功能应用多元化

    不同的行业，对视频会议的应用功能要求也千差万别，以前视频会议系统功能有限，但随着技术的发展和功能的丰富，行业对其的选择也呈现个性化的趋势。针对军队需求特点，需要达到数据共享、集中控制，具备先进的操作和高可靠性，满足演讲报告、音视频会议等，可以实现文档共享、同步浏览、电子白板、文件分发、桌面共享等强大功能，同时，满足远程教育多方位应用需求，能够现场远程互动视频培训、学习、交流，并为学员定制点播、直播内容等。这时我们可以考虑选用能同时传输视频、音频、鼠标、键盘甚至USB信号的传输设备，以便满足军队多元化的会议要求。

    3. 安全保密个性化

    视频会议系统会采用一定的保密措施，比如身份认证、数据加密等等。但对于一些对安全有着特殊要求的行业，这却远远不够。系统本身会利用加密隧道进行传输，对用户信息进行三次验证，达到安全交互的目的。但如何保证信号的终端与客户之间的安全性呢?最可靠的方式就是让用户无法接触终端主机，保证信息无法被删除窃取。利用双绞线传输器就能很好的解决上述问题，既能达到保密的效果，又能更好的管理终端设备。
