让专业工程师汗颜！家庭影院布线全揭秘

2、先摆音箱再布线

　　对于不能“预埋”线材的家庭来说，要做的第一步先摆好音箱，第二步才布线，这样就可以确定线路的走向应该如何，线路开口应该在什么位置。音箱的摆法有许多种，到底哪一种摆法对于布线来说是最容易呢？一般来说，“三一七比例法”是布线的首选。“三一七比例法”是指将房间长度均分为三等分，音箱摆在三分之一长度处，二音箱之间的间隔为房间三分之二长度的0.7倍。第二种选择的摆法是“三三一比例法”，将房间长度均分为三等分，宽度也均分为三等分，音箱摆在长度与宽度的第一等分交点上。音箱可以有略微的向内投射角度，甚至不需要向内投射亦可，聆听位置不可贴靠后墙。这种摆法与“三一七比例法”所需要的效果差不出，都可得到平衡的声音与宽深的音场，不同的是二音箱之间的间隔较窄。以上两种音箱摆都适合用于面积较大而比例比均匀（如1:1.25:1.6或1:1.6:2.5）的视听空间。

主音箱布线示意图

　　至于你的视听空间比例三尖八角或过于细长，而你的音箱的声音高音尖锐、中音瘦、低音又不够的话，那么就可以尝试“轴线内侧法”。具体摆法首先将音箱摆在房间的三分之一至二分之一长度之间，然后分别将音箱尽量靠侧墙，如果房间太宽的话则不一定要紧靠侧墙。音箱的向内角度要大于45度以上，聆听位置要在两个音箱的投射角交叉线交点之后约0.5-1公尺之间。

　　遇上正方形的房间，可以将正方形空间视为菱形，音箱摆在菱形二边靠墙处。音箱后面的菱形尖角与聆听位置后面的菱形尖角要做圆弧或圆柱声波扩散处理，二音箱不宜靠侧墙太近。这种称为“菱形摆法“，可以不必加入大量家具也可以很好地消除驻波。“正三角形法”是听到最多、最直接、最清楚细节的摆法，具体摆法是首先音箱要离开后墙（至少要有1公尺以上）与侧墙（至少要有0.5公尺以上）。然后将二个音箱与聆听位置画成一个正三角形。最后就是二音箱的向内投射角度也要45度或更多，而这个正三角形可大可小。

　　如果你觉得你的音响系统中、低频的量感不够，可以试一下“长边后墙摆法”。摆法是把长边为音箱后墙（通常的做法是把短边作音箱后墙），音箱要离开后墙起码要1米以上，而音箱与侧墙的距离起码要半米以上。两个音箱之间的距离与聆听者的位置画等成一个正三角形，两个音箱的向内拗投射角度也要起码45度以上。聆听位置不可贴墙，至少要留一米的距离。这样的摆法中、低频的量感自然就会增强。

三、布线过程支招

　　在几种线材中，电源线在布线前是一个关键因素，而音箱线则是布线的重点，视频线走向要根据视频设备的安装方式来决定。而音频线在布线时基本无需考虑，因为音源设备与功放经常放在一起，这些线都很短，后期配置即可。

1、电源线优先考虑

布线要有先后顺序

　　由于投影机和电视机都是需要220V供电的，故此装修时需要弱电和强电同时布置，线路必须具备一定的承载能力。强电一般指器材的电源线了，家庭影院器材对电源的要求较高，最好直接从进户线单独牵几条电线。视听室电源箱里的布线应该是进线与出线分开走，并按走向及电流大小分开、矩形固定，分别用线卡卡好。而弱电主要包括电话线、网线、有线电视线、音频线、视频线、音响线等等。弱电的过管排法几乎和强电是一样的，也要穿PVC管的。以线的截面不超过 PVC管截面的40%为好。再强调一点，千万不可穿的太多，而且强电和弱电绝对不能穿在同一根管子里。而且要尽量分开，强电和弱电之间的距离最少是20厘米以上，否则就会有干扰。另外，各种线材的质量要力求过硬，以满足20年正常使用为底线。

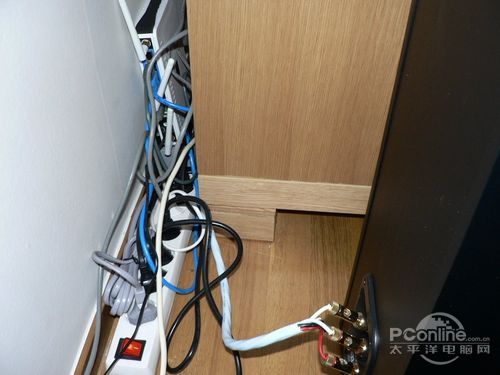

　　请尽可能将所有的电源插头直接插入到墙上的插座中，最好不能用超市或地摊上卖的“拖线板”，它们只会起到劣化音质的作用。如果插座数量不够，可以考虑专用的电源滤波器，它们能够滤除市电中的杂质和噪声，这有可能改善画面的清晰度和令音质更为纯净。不过，不建议在大功率输出的功放上使用。

　　电源线的线材材质、线径、编织方法、长度、如何安装、从哪里安装很有学问，对不同的设备有不同的效果。还有，对电源插座、开关、接插件都有不同的要求。尤其对地线，对音响的效果影响很大，特别是使用电源滤波设备的如隔离电源、滤波电源时，地线的要求较高。还要特别强调的是，内外电源都很重要，哪一个环节都要重视，比如保险丝及其触点插头是否接触良好等。在实践中，就经常看到有人非名牌名贵的音响设备不买，非贵价的线材不买，但电源和环境跟不上，名贵设备出来的声音不好听，音响也就只能摆设。

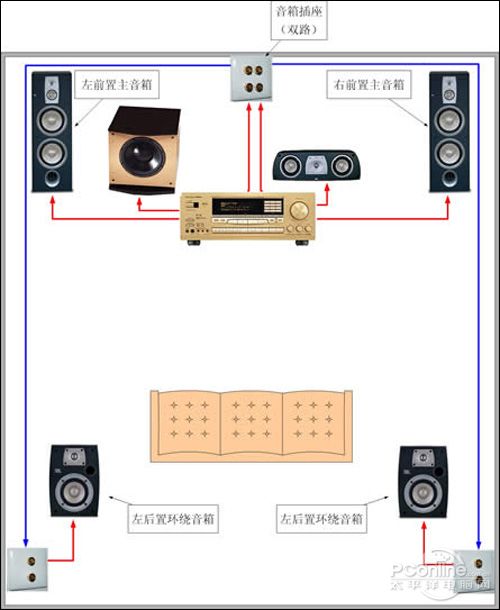

5.1音响布线
