让专业工程师汗颜！家庭影院布线全揭秘

你了解家庭影院布线吗？

 　对于刚刚拿到新房钥匙的主人来说，先来一套家庭影院已经是新房布置必不可少的一套行头，家庭影院走入百姓家早已经是耳熟能详，然而，隐藏在家庭影院背后的布线方案，却往往不被人了解。综合布线范围之广，已不再是简单的排列、组合，如果做不到未雨绸缪，日后所影响的不仅仅是家居美观以及信息化的问题，严重时还会毁掉已装修好的房屋！

　　小烧烧器材，中烧烧线材，大烧烧房屋。这是在家庭影院发烧友中流传比较广、认可度较高的一句话。对于普通的家庭影院消费者来说，器材和装修所占据的比重显而易见，线材为什么会提到这样的档次呢？金属线材不都差不多吗？笔者需要提醒此类消费者的是：小小的一根线材中里面含有大量的学问，今天笔者和大家简单的分享下家庭影院中线材方面的知识。

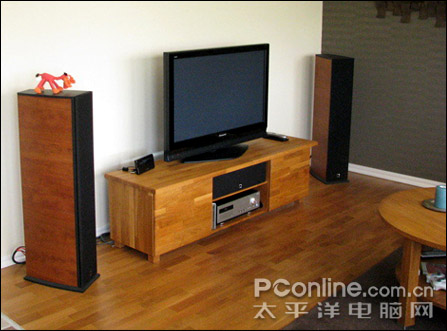

简洁有致的7.1声道全高清蓝光影院

　　现代家居中布线分为三部分，一是关于电话、网络等方面的信息系统布线，即ICT（Information and Communications Technology）；二是关于照明、安防、监控等方面的智能控制系统的布线，即CCCB（Command、Control and Communications for Buildings）；三是关于家庭影院、影音系统的家庭娱乐和多媒体的布线，即HE（Home Entertainment and Multimedia）。而笔者今天和大家分享的主要是第三类布线，即家庭娱乐和多媒体布线。

　　为了达到最满意的效果，通常用户应该在装修前就做好布线的规划和准备。首先需要明确布线的原则，即将舒适性、方便性、安全性、扩展性等达到尽量完美的统一。在走明线与暗线的选择上，一般来说，走明线虽然可以减少很多麻烦，避免对客厅“开膛剖腹”，但是对环境的美观和谐有一定的损失；走暗线则对规划能力有很高的要求，只有前期考虑周详，安排好了各种器材和线路的布局，才能兼顾美观和实用的两点，否则后期更改会更麻烦。至于两则之间如何选择，消费者可以根据自己的喜好和情况自主选择。

某家庭影院布线案例

　　家庭影院布线一般考虑的有视频、音频、电源三部分，关于这三种设备的布线常识笔者会在之后的文章会为大家进行详细的介绍。线材的搭配是一个非常有意思的话题，也是一个非常讲究的学问，这些都需要玩家在搭建过程中不断总结出来的经验。在所有的影院设备中，线材也许只是起到绿叶的作用，但是如果没有这片绿叶或者绿色变成了黄叶，那么整个听音环境就缺失不少。每个视听空间难免都会有自己的声音特质，都有自己的特殊之处，只有将线材布局好，才能发挥出红花绿叶之效。以上笔者集各大家之所长，总结出一些关于选购线材的方法以及布线的技巧，以供大家参考。

一、选购线材的学问

　　在布线系统中的视频线又包括HDMI线、VGA线、DVI线、RCA（色差）等，常见的品牌有美国MISSION(美声)、美国MONSTER(怪兽)、美国AQ、英国鲨鱼、英国爱索丝、德国ELEO、荷兰的VDH(万登哈尔)、PHILIPS(飞利浦)、日本的DENEO(登高)、OSONIC(奥索尼克)、PCOCC(古河)、MAKURAWA(麦克露华)等，国内有上海华敏、佛山八达等等，这里要指出的是目前假冒线材市场频繁出现，爱好者在选购时一定要注意。除了这三种线材之外，还有电源线，这在布线中也是重中之重。选择线材的要点有：首先要看线材的结构和所使用的材料。

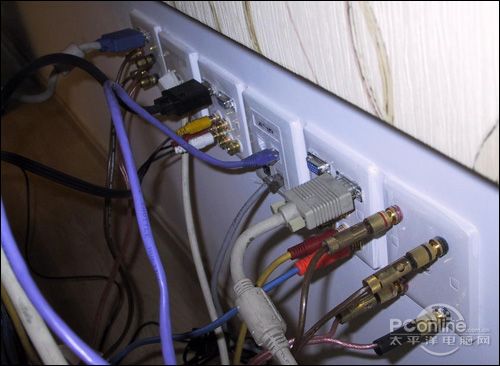

如此多的线材你让你头大吗？

1、线的材料就决定了线的声音了吗？

　　线的材料决定线的声音，这个结论已得到大多数的烧友认同。目前线的材料大致分为铜线、银线、镀银线和镀铜线，昂贵的还有纯金线。一般来说，银线在解释力和高频延伸上比铜线好，音色较冷，速度较快，频率响应较宽，细节较多，音色明快，有高贵感，音染和失真较小，唯价格较高。此种线材对中低频过量、声音太浓、过肥及速度较慢的器材有辅助增加高频分析力、低频凝聚力和提高音场清晰度的功效。

不同材质的线材效果不同

　　相反，铜线的中频厚实，质感好、暖、饱满而扎实，音色较为温暖、柔和，但速度稍慢，解晰度较不明朗，价格相对便宜。对于音乐冷、硬、高频过量的器材组合可搭配此类型线材。至于渡银线是指在铜线上镀银的线材，这种线的目的是使商频响应达到较佳的状态。纯金线声音会比其它线材稳定，但是声音为呆板，高低两端较长不延伸。

　　那么，哪一种线的材质才是最佳？其实银线有银的物理优势，铜有铜的优点。但它们也有各自的缺点，如银线在听感平衡上会感觉声音比较亮，铜线太暖（如果系统解释力不够，搭配铜线效果也许会更差了）。在日常中我们可以通过一些小手段来改变它们的性质，如觉得银线声音太高，可以将音箱稍向背墙移动少许就能将声音平衡，或可以使用较粗或较长的纯银线来改善。再者，使用较短，或较细的铜线，音色就会比较明快，也较不会拖；又如使用较长，或粗的铜线，音色就会比较温暖，速度也会慢些。

　　当然，这里所说线的材料决定线的声音只是在普通的情况下，影响线的声音和风格还有线的阻值、线体的电感量、线的电容量等许多的因素存在。

2、线材的结构重要吗？

天花板走明线的效果

　　线的结构重要吗？答案是肯定的。可以说，在整体上来说是非常重要的一环节。因为它很大程度上改变了线的电容和电感量，而电容和电量感又直接影响线的材料。举例说，当线的电容量太多时，可以通过结构来改善，使该参数下降，从而提升音乐的解释力和细节表现力。最初的线材结构只有平行式和绞合式，后来出现了平衡式和李兹式，后来在之前结构的基础上又出现了超李兹、复合编织等多种结构的复合体。在线材的选购要结合本身的系统来购买。

　　目前将线的结构做得最好的是欧美技术，它往往能将二流的材料做出一流的声音。相反，日本技术很多时候将一流的材料做成二流的声音，不过这种情况在近年来也有改善。国内和台商就往往将线材结构做得很复杂，但是出来效果就不好。有人说，线的结构是一把双刃剑的，只有充分的熟知和研究在能发挥它的长处。

二、布线准备工作

1、布线的最佳时机

（1）预埋线材

　　家庭影院布线一般出现两种情况：一是“预埋”，二是走明线。“预埋”一般是在布局家庭影院或者在房子装修的时候对布线考虑周详，根据不同的客厅环境，预计会在哪些位置完成影音器材的安装，设计好音箱的摆放位置，选择适合的线材，隐蔽电源插座，预先设置好安装孔等等，装修之时把线材埋入。这样做整个布线就显得非常方便和完美，视听空间也不会因为繁多的线材而影响整体美观，这是最佳方法。

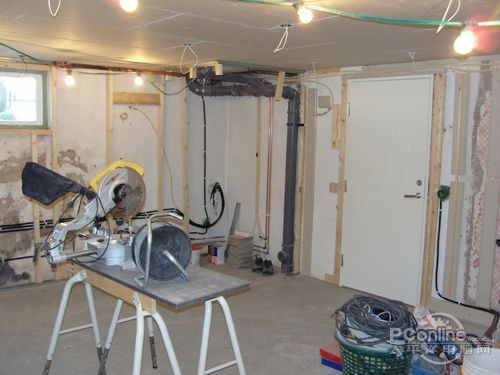

预埋线材需要对家庭环境开膛破肚

　　照目前的家庭影院器材来看，要埋在墙壁里面、埋在地板下面的预埋线主要是挂墙安装的平板电视和投影机需要预先考虑埋设音视频线，还有就是环绕音箱线，最后是电源线。需要注意的是，视频线、音箱线应该安排专用线槽，避免与电源线共用。尤其是音箱线，由于它本身不具备屏蔽层，因此很容易受到干扰。对于有线头标记的信号线和音箱线，请根据线头的指示来排线。

（2）走明线

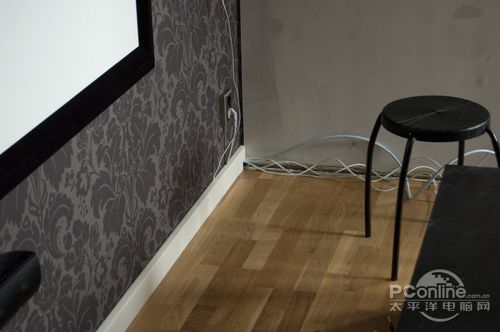

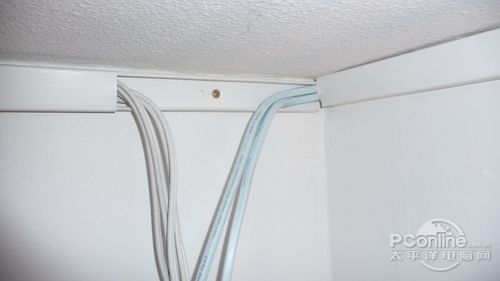

走明线也可以做到很好看

　　当然，并不是每个家庭在刚装修时就考虑到以后家庭影院的布局，但又不能够重新给房子装修，不能做“预埋”就唯有走明线。对于许多玩家来说，走明线是一件很头疼的事情，因为想做到既美观整齐又能满足影院线材要求。目前走明线主要有两种方式，第一种是靠墙走线，最好不要使用骑马钉，安装线槽会比较美观。有人提出疑问：“音箱线和视频线等都很粗大，普通的压线槽是放不进去的。”的确，在影院布线时会遇到这种问题。所以，我们不锈钢压线槽，目前超市和商场都用这种线槽，靠墙面用玻璃胶粘牢就行，既美观又实用。第二种走明线主要针对环绕音箱布线来说，建议音箱不要挂墙，用支架，然后铺块地毯把线盖住，这种布线只适合少量的线材。

2、先摆音箱再布线

　　对于不能“预埋”线材的家庭来说，要做的第一步先摆好音箱，第二步才布线，这样就可以确定线路的走向应该如何，线路开口应该在什么位置。音箱的摆法有许多种，到底哪一种摆法对于布线来说是最容易呢？一般来说，“三一七比例法”是布线的首选。“三一七比例法”是指将房间长度均分为三等分，音箱摆在三分之一长度处，二音箱之间的间隔为房间三分之二长度的0.7倍。第二种选择的摆法是“三三一比例法”，将房间长度均分为三等分，宽度也均分为三等分，音箱摆在长度与宽度的第一等分交点上。音箱可以有略微的向内投射角度，甚至不需要向内投射亦可，聆听位置不可贴靠后墙。这种摆法与“三一七比例法”所需要的效果差不出，都可得到平衡的声音与宽深的音场，不同的是二音箱之间的间隔较窄。以上两种音箱摆都适合用于面积较大而比例比均匀（如1:1.25:1.6或1:1.6:2.5）的视听空间。

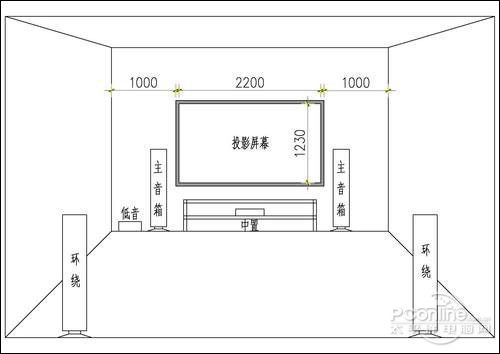

主音箱布线示意图

　　至于你的视听空间比例三尖八角或过于细长，而你的音箱的声音高音尖锐、中音瘦、低音又不够的话，那么就可以尝试“轴线内侧法”。具体摆法首先将音箱摆在房间的三分之一至二分之一长度之间，然后分别将音箱尽量靠侧墙，如果房间太宽的话则不一定要紧靠侧墙。音箱的向内角度要大于45度以上，聆听位置要在两个音箱的投射角交叉线交点之后约0.5-1公尺之间。

　　遇上正方形的房间，可以将正方形空间视为菱形，音箱摆在菱形二边靠墙处。音箱后面的菱形尖角与聆听位置后面的菱形尖角要做圆弧或圆柱声波扩散处理，二音箱不宜靠侧墙太近。这种称为“菱形摆法“，可以不必加入大量家具也可以很好地消除驻波。“正三角形法”是听到最多、最直接、最清楚细节的摆法，具体摆法是首先音箱要离开后墙（至少要有1公尺以上）与侧墙（至少要有0.5公尺以上）。然后将二个音箱与聆听位置画成一个正三角形。最后就是二音箱的向内投射角度也要45度或更多，而这个正三角形可大可小。

　　如果你觉得你的音响系统中、低频的量感不够，可以试一下“长边后墙摆法”。摆法是把长边为音箱后墙（通常的做法是把短边作音箱后墙），音箱要离开后墙起码要1米以上，而音箱与侧墙的距离起码要半米以上。两个音箱之间的距离与聆听者的位置画等成一个正三角形，两个音箱的向内拗投射角度也要起码45度以上。聆听位置不可贴墙，至少要留一米的距离。这样的摆法中、低频的量感自然就会增强。

三、布线过程支招

　　在几种线材中，电源线在布线前是一个关键因素，而音箱线则是布线的重点，视频线走向要根据视频设备的安装方式来决定。而音频线在布线时基本无需考虑，因为音源设备与功放经常放在一起，这些线都很短，后期配置即可。

1、电源线优先考虑

布线要有先后顺序

　　由于投影机和电视机都是需要220V供电的，故此装修时需要弱电和强电同时布置，线路必须具备一定的承载能力。强电一般指器材的电源线了，家庭影院器材对电源的要求较高，最好直接从进户线单独牵几条电线。视听室电源箱里的布线应该是进线与出线分开走，并按走向及电流大小分开、矩形固定，分别用线卡卡好。而弱电主要包括电话线、网线、有线电视线、音频线、视频线、音响线等等。弱电的过管排法几乎和强电是一样的，也要穿PVC管的。以线的截面不超过 PVC管截面的40%为好。再强调一点，千万不可穿的太多，而且强电和弱电绝对不能穿在同一根管子里。而且要尽量分开，强电和弱电之间的距离最少是20厘米以上，否则就会有干扰。另外，各种线材的质量要力求过硬，以满足20年正常使用为底线。

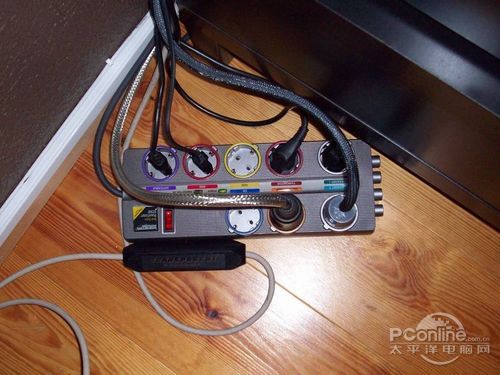

　　请尽可能将所有的电源插头直接插入到墙上的插座中，最好不能用超市或地摊上卖的“拖线板”，它们只会起到劣化音质的作用。如果插座数量不够，可以考虑专用的电源滤波器，它们能够滤除市电中的杂质和噪声，这有可能改善画面的清晰度和令音质更为纯净。不过，不建议在大功率输出的功放上使用。

　　电源线的线材材质、线径、编织方法、长度、如何安装、从哪里安装很有学问，对不同的设备有不同的效果。还有，对电源插座、开关、接插件都有不同的要求。尤其对地线，对音响的效果影响很大，特别是使用电源滤波设备的如隔离电源、滤波电源时，地线的要求较高。还要特别强调的是，内外电源都很重要，哪一个环节都要重视，比如保险丝及其触点插头是否接触良好等。在实践中，就经常看到有人非名牌名贵的音响设备不买，非贵价的线材不买，但电源和环境跟不上，名贵设备出来的声音不好听，音响也就只能摆设。

5.1音响布线

2、音箱线关键因素

　　音箱线一端连接功放机，一端连接音箱。低音箱因低音无方向性，一般放置在功放旁边，低音箱线也就不用布线。而根据声学规律，音箱特别是前置音箱，摆在短墙一方，声音效果胜过放于长墙那边。要埋线的，通常只有后环绕音箱。在5.1系统的时候，环绕箱只有一对，不过作为长远考虑，最好在这个基础上多布一组到两组后环绕的音箱线，以备将来升级为7.1或8.1声道。埋线时，无论是在地板刨坑还是在墙上凿槽，都要用塑料套管或黄蜡管将线套上，不要直接用水泥封固。有条件的话，每只音箱的喇叭线各用一条套管更好。而埋线的引出部分，要预留足够的长度。对于未用得上的喇叭线的外露部分，可用安装白板盒的方式，将线收藏。白板盒是一种与常用的标准电源插座同样大小的盒子，既能藏一定长度的线，盖上盒板，又很美观。将来拉出了藏线，盒子也不用拆掉。对环绕音箱的布线需要注意三点：

　　第一，要尽可能在两头预留足够长的线，经常会碰到有用户在最终完成音箱和放大器安装时发现预留的线材短了那么一截。环绕音箱的安装高度应该比聆听者坐在椅子上时人耳的高度比高约60～90cm。

　　第二，线路尽量走直线，尽量不绕大弯，因为过长的环绕线会对音频信号带来损耗，影响音箱的音质，一般情况下可以走地板底下。

　　第三，环绕线过地板后，在沙发位置左右分开，左右各一根，一般留出地面部分线稍长为好，一般为沙发长度二分之一再加两米为好，这是打算用环绕支架的用户。如果打算把环绕音箱挂在墙上的用户，可以在沙发两边的正上方，一米八左右的位置，把环绕线留出来，露出长度为五十公分到一米为好，切勿将线留得太高，紧贴着墙面顶部，那样会对声音产生很大的影响。

3、视频线随机应变



（1）平板电视

　　平板电视的安装方法一般也两种：壁挂式安装和直接放在柜子上面。一般来说，电视直接放在柜子上布线就容易得多，但如果选择壁挂式，布线相对麻烦一些。装修的时候（水电改造的时候），跟工人说，你预计壁挂电视的位置（最好是承重墙，否则不一定能承担住电视的重量），工人会将电源和闭路线移至你所需位置的。当然，最好在装修时多埋几根管子在墙里， 因为总会有新的需求出来。此外，安装时，挂钩做长一些，使电视机离墙壁有10公分以上的距离，以保证通风散热；如果是嵌入墙体安装，则在装修前要在电视机背后留有通风道，而且通风道不能封闭。同时平板电视背景墙一定要多设几个插座，以备需要。

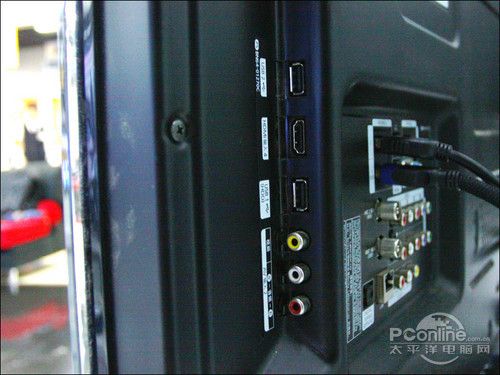

平板电视的接口

　　布线时要用暗管敷设，导线在管内不应有接头和扭结。不能把电线直接埋入抹灰层内，因为这样不仅不利于以后线路的更换，而且也很不安全。而如果是在钢筋混凝土的墙上开槽，应采用云石机进行切割，不宜使用电锤。电锤容易把埋线槽周围的墙体松动，破坏墙体结构。开关和插座的安装位置和数量，是布线时也应慎重考虑的，而且插座距地0.3米为宜。

（2）投影机

　　目前家用投影机的安装方式主要有吊顶和桌式。吊顶安装主要装在天花板上，如果选择采用天花吊投的形式，在天花板上走线是最好的选择，只要把线槽固定在天花的龙骨上，再让装修工人在天花板上面开个洞就行了，然后再洞口安装上线材插座（这是专用的影院线材插座）。

一般家庭影院的器材摆位

　　如果需要从地板下走线的，而你的地面是铺地砖，布线最好要预埋线槽。此外，由于HDMI线、色差线和DVI线很粗，皆不能穿管，只能用线槽，地面铺墙砖时要考虑其高度。线槽的作用不光是保护电线，它还具有方便更换电线的功能。因此，预埋线槽的中间首先不能有直角死弯，要用窝漫弯儿的方法解决拐弯问题，使电线可以在线管里自如抻动。此外，连接投影机的色差线会比较粗壮，如何隐藏也是必须考虑的。

　　需要提醒的是，一般家用投影机重量不少，为了安全起见，吊架时最好不要安装在木质天花板上，而是穿过天花板，用爆炸罗丝直接安装到上一层的混凝土天顶，最后才修补木质天花板，这样才能做到万无一失。这些视频线因加载信号量大，对线材质量要求很高，最好是买些高素质线材。

（3）功放与碟机

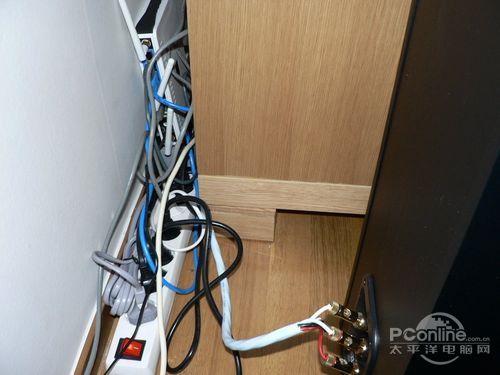

　　由于音源设备（包括DVD碟机、HTPC、XBOX360等）与功放一般都是放在一起的，所以要求越短越好，布线时一般不考虑，到时直接按标号连接上就可以了。音源设备与功放怎样接线相信都不用笔者说，就算不懂的只要按着说明书一步一步连接即可。不过由于音源设备与功放的接线数量比较多，密密集集的，因此这个部分的重点是线的摆放问题。大部份的人把器材一接好，线就不管了，往往器材后面的线互相缠绕乱成一堆。同样先把它整理清楚，尽量将电源线与讯号线分开，因为交流电有可能产生交流声，另外将线撑起来，不要碰触到面或后墙，会有不错的效果。

四、好的线材就有好声音吗？

1、好的线材还要好的设备

　　许多人都有这样的疑问：“我已经用最好的线材，用最佳的布线方法，为什么出来的效果还是不明显呢？是不是将线材的作用夸大了。”对于这些质疑，首要笔者要问的是：“你用的是什么器材设备？”因为好的音质效果不仅与外部电源系统有关，与设备的内部电源也很有关。什么是内部电源？即是使用品质一般或劣质的电容，电源变压器容量不够或漏磁，随机电源线的线径小材质差等。

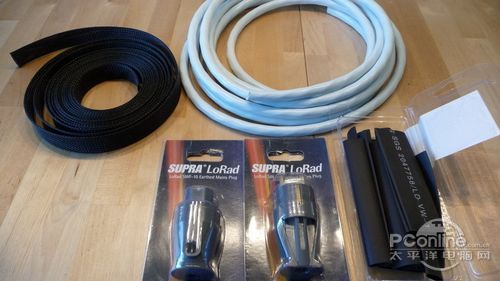

比较不错的插座

　　内部电源不好一般出现在一些中低档的设备，它们为了省料或设计不当，内部电源设计简陋，采用一路电源供给设备里的多睡电路，造成各个电路之间的有用无用信号通过电源互相串扰，产生交互调制，使信号劣化，噪声增加甚至掩盖了有用信号，并且音乐的有效频带变窄。遇上这种情况，即使你用更好的线材也无济于事。解决的方法，除了换设备之外，还可以通过摩机的方法来改变其电源和其他方面的品质。

2、好的线材要搭配不同的环境

　　用户遇到第二个问题是：“我已经用最好的线材，也用了最好的设备，为什么还不能得到好音质？”   理由是好的线材和好的设备在不同的空间以及电源环境有不同的表现。比方说，你的聆听位置与音箱相隔较近，应该使用音场相对开阔、听感较散一点线材，以化解声音直射聆听者后墙所产生的驻波。但如果你的听音环境宽阔，听音、扩散等措施做足，这时可以使用定位性能好、中气足的线材。

某家庭影院布线之后效果图

　　总结：影院布线看似是一件十分简单的事情，但涉及到的学问还真不少，线材选对了，布线妥当了，它所起到的作用不仅仅是绿叶的作用，它会让你整个音响系统提升到一个新的台阶。如果你的影院设备总价值为10万，那么你的线材至少也要1万，这样才能真正发挥出10万设备的真正实力。对于动手能力强的玩家来说，布线完全是可以自己完成的，需要的是在布线前反复试验，得到最好结果才开始动工。对普通用户来说，建议请有信誉的音响装饰公司帮你施工，因为里头关系到的东西也不少。
