东平科技助昆明市某部队成功完成一套三通道平面融合

    2010年8月东平公司在云南省昆明市某部队成功完成一套三通道平面融合，同时上大屏的信号源路数多大22路，型号为DC6003-0616，得到了甲方领导的一致肯定。

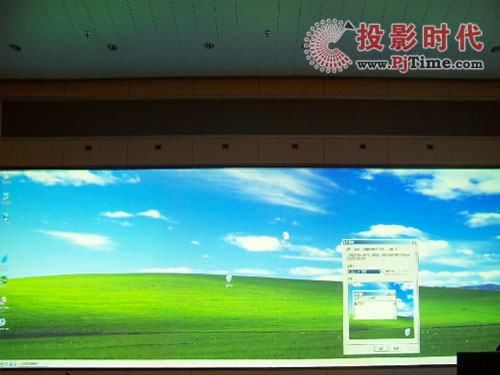

融合效果

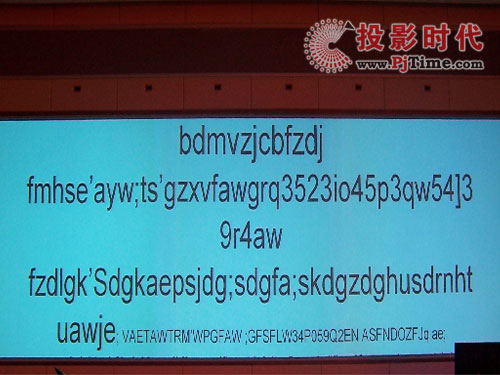

文字效果

    融合拼接控制器产品特点：

    DC6000系列产品应用于2或3台投影设备的无缝融合系统。DC6000拼接器是一款性能强大的纯硬件架构的高端图像融合处理设备，能够实现在两台显示单元同时显示多个动态RGB/VIDEO画面，是适合大屏幕融合显示系统的核心图像处理设备。结合DC6000融合拼接系统具备以下特点：

    1﹞ 可调多样性：

    图像视窗在全屏范围内可以任意缩放、叠加、漫游。更为重要的是该系统可支持同一通道的图像。可以使实现随意调整图像位置，设置图像的大小亮度、对比度、饱和度等。

    2﹞ 强大的处理功能：

    系统实时羽化数据内容，一体化产品不用外接边带生成和播放设备节约使用成本， 同时数字伽玛校正及RGB色彩平衡，可以大大的提高投影系统的视觉效果，带来更优异的视觉感受。

    3﹞高处理能力和优秀的稳定性：

    基于计算机体系架构的传统的控制器发展至今，性能和稳定性取决于它所依赖的计算机系统，其处理能力随着计算机性能的提升得到改良，但局限于串行处理模式，处理速度难于获得质的提升。DC6000融合系统，不同于传统的控制器设计思路，不使用计算机体系，打破串行数据锁链，使用高速的并行处理机制，从而得到的是一片全新的应用空间。

    4﹞启动速度快,全实时处理：

    DC6000融合控制器采用大规模FPGA陈列式组合处理构架，全硬件设计，无CPU和操作系统。控制器集超宽带视频信号采集，实时高分辨率数字图像处理二维高阶数字滤波等高端图像处理技术于一身，具有强大的处理能力。控制器采用多总线并行处理机制，能从根本上保证对所有输入视频全实时处理，图像没有延迟，无丢帧现象。

    5﹞支持多种信号格式：

    本系统支持多种视频输入模式，包括复合视频（DVD或摄像头信号），VGA （D-SUB15）模式，输出VGA。

    6﹞多种控制方式：

    DC6000融合控制器支持多种控制方式，包括RS232串口以及以太网远程控制。

    7﹞纯硬件构架：

    融合拼接控制器为纯硬件构架，硬件核心为大规模FPGA陈列，无CPU，硬盘、内存等常规计算机配件。系统采用模块化设计，模块数目随输入输出信号的多少而增减。纯硬件构架的控制器，它本身不是一台计算机，而是一台专业的图像处理设备，和基于工控机的插卡式拼接器在系统上有本质区别。

    8﹞多RGB信号实时并行处理：

    融合拼接控制器采用先进的高速数字信号多总线并行处理机制，系统给每一个输入能道都分配独立的处理模块和数据总线，所有模块并行工作，系统对每个通道的处理速度是固定的，处理速度与通道数的多少无关，因此可实时处理多个VGA视频信号。普通工控机插卡式拼接器在本质上是在计算机上插图像处理卡，通过软件编程实现拼接处理功能。其所有输入输出通道共享固定的CPU和PCI总线资源，CPU速度有限，PCI总线带宽固定，通道越多，每个通道分到的资源越少，处理速度也越慢，直接表现就是多信号同时处理时，图像丢帧和延时现象，目前的大多数工控插卡式拼接器，受限于CPU的能力和PCI总线的速度，最多能实时处理3-4路RGB信号。

    9﹞安全性好：

    融合拼接控制系统无操作系统，病毒无法感染；全并行工作，无系统整体崩溃危险；系统数据出厂前已固化，无法更改，意外断电不会造成数据丢失，控制器可经受频繁开关机。而工控机插卡式拼接器的安全与稳定性，取决于所安装的软件操作系统。
