创凯电子北京站发布会——新品揭密

创凯CK-HDMI系列数字全高清矩阵功能概述

    创凯电子2010年新产品新技术发布会暨全国巡展，首站于7月初在南京成功举办后，于本周五将来到北京，将在北京新世纪日航酒店和北京的朋友们一起分享“舞动3D 点亮高清 创凯显示新视界”新产品、新技术发布会。

    本次发布会，创凯电子将携多款业内颠覆性的新品展出，今天投影时代网就来和朋友们一起提前来分享一下创凯电子CK系列数字全高清混合矩阵当中的CK-HDMI数字全高清矩阵系统以及主动式3D融合器CK4M-LA系列的一些特性。

    一、 功能概述

    CK-HDMI系列数字全高清矩阵是创凯电子数字全高清图形图像控制器系列的一种信号切换设备，用以配合日益普及的HDMI纯数字高清信号的切换和控制，配合CK系列数字全高清各类图形控制器的使用。

    本系列产品是一款高性能的模块化可扩展的HDMI高清信号切换器。内置先进的软件和硬件使矩阵能更灵活的为各类高端多媒体工程中的信号切换及显示提供综合解决方案，完全满足高清信号标准的数字信号的切换和使用工作，同时可根据实际需求定制不同输入输出模块的矩阵。

    本系列矩阵切换器带有断电现场保护、LCD液晶显示、输入前端自适应补偿等功能，支持输入信号状态监测，能实时监测和显示当前各输入通道是否有有效信号接入。采用插卡式结构，安装灵活方便。所有板卡包括电源都支持带电热插拔，能在系统不断电的情况下进行板卡升级及更换。

    本系列产品采用插卡式结构，安装灵活方便，目前支持HDMI，DVI，SD/HD/3G- SDI，VGA，AV，YPbPr等信号输入，HDMI和DVI信号输出，同时还支持各种信号的网线和光纤的输入输出（通过配置不同类型的输入输出卡），可以支持高清混合矩阵的定制。

    本系列产品电源采用双备份模块式电源，单电源为300W为系统稳定的运行提供了有力的保障。

    本系列矩阵切换器为用户提供了良好的人机接口，方便用户使用。本系列产品同时具备Ethernet及RS232通讯接口，能读取和存储16种用户场景，还有专门的配套控制软件。可以方便与计算机，遥控系统或各种远端控制设备配合使用。

    本系列矩阵切换器主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等要求极高清晰度的场合。

    本产品自带HDCP协议,支持版本为 HDMI1.3版本。

    矩阵系统的分类

    根据不同场合及不同用户的需求，HDMI矩阵系列分为以下型号：

二、信号输入，远端控制及通讯端口说明

二、 信号输入，远端控制及通讯端口说明

    HDMI矩阵的接口为高清晰度多媒体接口, 为标准的HDMI A型接头。

    HDMI接口自带HDCP协议，支持HDMI 1.3版本信号输入输出。

    矩阵均提供标准 RS-232通讯接口、LAN网络控制接口、红外遥控接收接口, 允许用户使用各种远端控制设备（如个人电脑、快思聪中央控制系统、AMX中央控制系统、CR-PGM中央控制系统等）以及遥控器对矩阵系统进行控制。

    另外，根据本系统提供的通讯协议和控制代码，用户还可以自行编写软件对其进行控制操作。

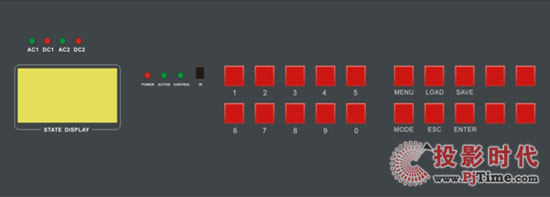

    图1　矩阵面板示意图

    按键说明

    “1、2……9”       ----数字键，输入和输出通道选择键

    “MODE”          ----模式切换键，用于对信号切换的选择键。

    “SAVE”            ----保存键，将当前所有输入输出的对应关系保存下来。

    “LOAD”            ----调用键，调用已保存的输入输出对应关系。

    “MENU”          ----菜单键，可设置机器码，通讯波特率和蜂鸣器开关，CKDZ通讯协议和CREATOR

    通讯协议之间的切换，查看矩阵状态。

    “ESC”              ----退出键。退出当前菜单状态。

    “ENTER”           ----命令执行键，确认切换选择，执行切换动作。

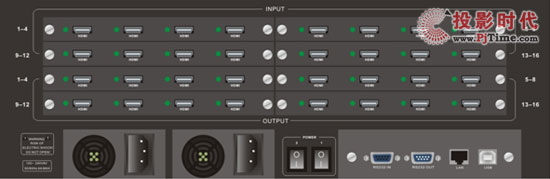

    图2　矩阵后窗示意图（以HDMI1616矩阵为例）

    三、 接口说明

    根据不同的矩阵型号, 输入接口分别由 8路、16路、32路等HDMI母端子组成, 输出接口分为 8路、16路、24路、32路等HDMI端子组成。接口端子参照机箱丝印图即可，如有疑问，请咨询公司技术服务。

    本系列矩阵可支持HDMI，DVI，SD/HD/3G- SDI，VGA，AV，YPbPr等信号输入，HDMI和DVI信号输出。

    四、 系统技术参数（以HDMI矩阵为例）

创凯电子CK4M-LA系列主动式3D融合器

：

    主动式3D信号投影显示，需要输出120Hz的刷新频率，后分别向两只眼睛传输各60Hz且具有视差的画面，通过CK4M-LA连接的红外发射的IR和立体眼镜同步开关，立体眼镜则保证左眼只看到左眼的画面，右眼只看到右眼的画面，从而利用视差原理实现立体显示效果。该方式对投影幕、投影机的亮度没有特殊要求，是目前显示效果最好、最理想的3D解决方案。

    所以CK4M-LA型主动式立体融合设备就包括了融合控制器，红外发射IR，立体同步眼镜，融合控制器作为整套系统的最核心部分，完成的功能都有：复合信号增频，图像融合带生成，融合带羽化，弧形矫正 ，色彩校正。

    CK4M-LA型主动式立体融合设备，可以完成超大分辨率的信号的播放显示，并且支持弧形沉浸影院效果，球形仿真等高端立体仿真图像的应用。采用的纯硬件的系统架构，性能稳定，操作简便。是一套实用新型的高端图像处理设备。

    功能特点：

    集成了拼接处理、融合处理、立体信号处理三大功能

    集成CK4P系列拼接器的所有功能。

    集成CK4M图像融合器的所有功能

    支持左右眼复合立体信号无极倍频，输出帧频可达120Hz

    支持左右眼立体信号输出

    支持立体信号，平面信号混开窗口

    立体\平面信号的多窗口实时显示

    支持把分离信号转化为复合信号

    主动式3D信号融合图像控制器

    主动式3D投影显示方法又称为“时分法”立体显示方式，通过液晶开关眼镜的高速开关闭合，对复合立体信号有选择的显示，达到立体成像的目的，即对复合立体信号（复合立体信号是指一个视频信号既包含左眼信号，又包含右眼信号，不同信号按帧分割，奇数帧为左眼信号，偶数帧为右眼信号）产生融合带，并且作边缘羽化，无极倍频。输出120Hz帧频输出给支持3D显示的投影机，观众通过液晶开关眼镜观看，当左眼信号显示时，开关眼镜开启左眼镜片，关闭右眼镜片，当右眼信号显示时，开关眼镜开启右眼镜片，关闭左眼镜片，以完成左右眼信号分开显示，从而在视觉神经系统中产生立体感觉的影像。

    3D信号源

    信号源是一切显示系统的基础部分，3D信号融合要求3D信号源部分能够产生立体信号，一般的立体信号分为两种。复合式立体信号是指一个视频信号里面即包括左眼信息，又包括右眼信息。不同信息按帧分隔，奇数帧为左眼，偶数帧为右眼信号。分离信号是指每个图像由两个独立的信号构成，一个是左眼信息，一个是右眼信息。

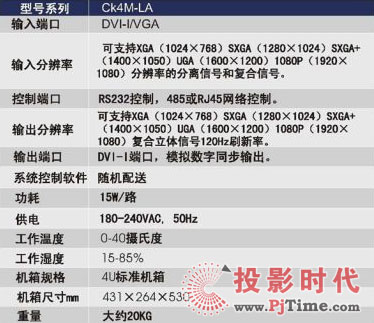

    主要技术指标：
