AUDIONET网络音频矩阵系统在多会议室中的运用

    AUDIONET网络音频矩阵是集矩阵切换、音频传输、音频处理、远程控制等多功能于一体的应用平台，能满足大型音频系统的各项要求。采用以AUDIONET网络音频矩阵为核心的音频系统，可以大大简化系统配置，扩大控制范围及功能，并提高系统的稳定性和可靠性。下面以赣州赣龙大酒店的音频系统为例，详细说明AUDIONET的应用及其系统的特点。

1 系统要求

    （1）该多功能会议室主要是为满足各种会议、报告、小型娱乐活动等功能。

    （2）多功能会议室中甲方要求要同时使用8只鹅颈式会议话筒与2只领夹话筒，扩声系统应无啸叫发生，扩声增益达到国家规定的一级标准。

    （3）音响系统除保证语言的清晰度要高及音质柔和、声压覆盖要均匀。

    （4）可以对多个会议室进行集中控制、远程管理及并且可以使大小两个会议室同步联动。

    （5）整个扩声系统控制智能化，操作家电化、维护网络化。

2 系统设计思路

    根据实际情况，结合甲方的要求设计使用AUDIONET数字网络音频系统。该系统将多个会议室之间的网络设备通过连接交换机组成局域网，在局域网中各会议室即可以把本地的音频信号通过网络送给其他的会议室也可以通过网络接收其他会议室的声音信号。总控室可以对任意一个会议室进行远程寻呼，也可以对任意一个会议室的声音进行监控。各会议室之间即可以独立使用又可以由总控室统一管理，极大的增强了该系统的灵活性与多样性。

    基于以上情况，舍弃了传统系统中大量使用的调音台，因为AUDIONET系统设备中已包含了调音台的所有功能，而且因为无可调整的外设音响周边设备所以彻底杜绝了使用中误操作的可能，最大限度的保障了音响系统的稳定性与安全性，这也是系统采用AUDIONET解决方案所带来的亮点之一。

    （1）使用了12进4出数字音频网络传输器一台、2进6出数字音频网络处理器1台，8通道数字音频网络处理器1台具体连接界面如下图所示。

    （2）该工程两个会议室之间相距70多米，如果布置模拟的音频线会使系统的抗干扰能力明显下降，易出现明显可闻噪声。AUDIONET网络音频设备的使用完美的解决了此类问题，两个会议室的网络音频设备之间通过网线进行连接，一根普通网线可传输64路高保真的音频信号。两个会议室之间即可以独立召开会议也可以同步召开联动会议，只需要在处理器上选择相对应的模式即可实现会议功能的转换，充分体现出了系统控制智能化，操作家电化的设计理念。

    （3）在工程中，将CD、鹅颈式会议话筒、无线话筒等所有的音源信号接到传输器的输入端口，并且开启相应通道的+48V幻相供电。音源信号经过传输器转换为数字信号后再通过网络送给处理器进行处理。控制软件连接界面如下图所示。

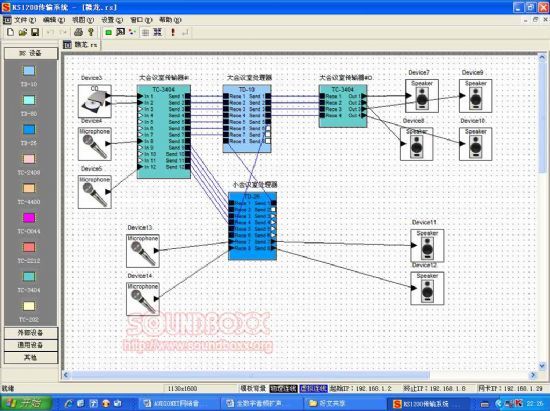

设备连接界面图

    （4）从上图可知在大会议室里的话筒信号还可以通过网络送给其它会议室里的处理器进行处理，充分的整合了网络上的处理资源加强了系统的处理能力。处理器内部连接如下图所示。

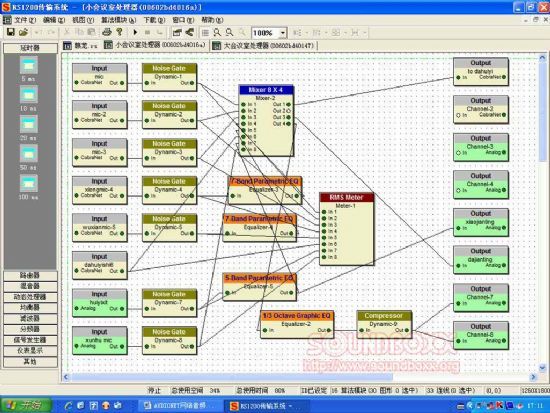

小会议室处理器界面

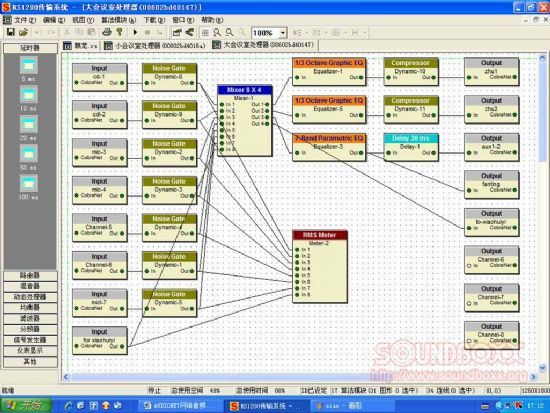

大会议室处理器界面

3 设备调试

    在此工程中要保证10只话筒同时开启时不出现啸叫现象是本工程的难点之一，根据自动混音器的原理采用在每个话筒通道上接入一个噪声门模块，合理调节启动阀值使不发言的话筒及时关闭。这样即不影响会议发言者也及时关闭了不发言的话筒，提高了扩声系统的增益，保障了系统稳定性杜绝了声反馈的发生。在声场平衡方面使用AUDIONET系统自带的噪声发生器，配合SmaartLive 5在AUDIONET系统里分别调整主音箱、辅助音箱和返听音箱的均衡点，将主音箱、辅助音箱和返听音箱之间的干扰降到了最小。粗调结束后经现场测试发现会场混响时间较短，语言人声虽然很清晰但听感略显单薄与干瘪而且音乐的融合度也不够。根据以上情况将辅助音箱做了10毫秒的延时，再行试听结果语音声像合一、清晰丰满，音乐柔和耐听颇有HI-FI的味道。

    该项目目前已通过甲方的验收，整体效果甲方非常满意。通过本案例可看到，随着国内经济的发展人们在生活、工作中对音响的要求也越来越高，而在会议室这个重要的场合也就对音响系统提出了更高的要求。如何能做到系统控制智能化，操做家电化，传输、监控、维护网络化等问题就摆在了每一个音响工作者的面前。AUDIONET网络音频平台的推出较好的解决了以上的问题。它是一种将硬件和软件以及通信协议集成为一体化的专业音响设备，是集矩阵切换、音频传输、综合音频处理、远程控制、多功能于一体的应用平台，它由多种不同的传输功能模块和音频处理模块，及操作软件组成，用户可以根据系统的要求灵活选择。它将数字处理器和计算机网络平台进行了最合理与优化的组合。将音响设计和应用集于一身来完成，使得音响工程设计师在进行音响工程系统设计的时候，充分享受了计算机网络带来的高效与便利。
