何谓私家影院 鉴赏海淀新纪元家园案例

前言

    一、基本情况简介：

    1、 作品设计：者尼科技首席室内设计师龚卓&高级影音设计师MAX LI出品

    首席室内设计师龚卓：者尼科技总经理

    中央工艺美术学院    曾获得亚太室内设计大赛一等奖

    主要作品：碧水庄园、富城花园、亚运新新家园、玫瑰园、华中园、康城别墅、香山艺墅、长岛澜桥、西山美墅馆、境界

    更多的关于设计师的相关资料请链接浏览http://shejishi.e-jjj.com/21205/

    高级影音设计师MAX LI：者尼科技首席技术官

    上海大学影视工程学院    上海交通大学MBA

    美国PMI　THX  ISF培训中文讲师

    美国CEDIA协会中国区委员会成员兼培训讲师

    美国杜比实验室前任高级工程师

    2、 地理位置：北京市海淀区新纪元家园，毗邻北京大学、人民大学，远眺西山，堪称“钟灵毓秀，甲於他邑”，新纪元家园属于北京最早的一批高档楼房，属鸾翔凤集之地。

    3、 主人需求：主人是某国际知名电视台前任大陆区总制片，有着丰富的审美经验，较高的文化素养及审美情趣，所以对“美”的要求非常高，对者尼的设计师团队来说也是不小的考验。总体来说，主人的喜好倾向于现代中式风格。

    4、 整体资金投入：50万（其中40万的器材费用，10万的装修费用。因为者尼科技的作品不是传统影音的产品堆砌，我们为客户度身定制私人影音娱乐整体解决方案，这是融合了隔音环境设计、声学设计、视觉效果设计、电子系统设计以及室内美学设计的复杂的系统化解决方案。含室内声学装修，美学装修，房间拆改，影院器材，卡拉OK器材，各种家具）

怀旧韵味专业视听室环境简介

    视听环境简介：

    1、视听环境尺寸(长×宽×高)

    5*6*3

    2、视听环境面积

    30平米

    3、视听室周边布局概括性描述

    一般主人用做家庭影院的房间大多是半地下室，而该客户用作私人影院的房间需要用一间入住了6年的客房来改造，更大的挑战是这个客房又是位于复式结构的中空的房间，从理论上来讲，这个房间非常不具常规视听环境的要求，这对设计师来说，又是一个相当大的挑战。

    就风格而言，设计师和客户反复探讨，最终将风格定义为具有怀旧韵味的现代唐式风格。

    所用器材列表：
名称 品牌 型号规格 数量
嵌入式影院系统
JBL PERFORMANCE IN WALL PACK 7.2 JBLSYNTHESIS AVA-7/230      1
                                     JBLSYNTHESIS P941          3
                                     JBLSYNTHESIS P81              4
                                     JBLSYNTHESIS PS1400BLK/230 2
                                        JBLSYNTHESIS AV1              1
2.35:1 130寸宽弧形透声幕                MIC-235-120                  1
投影机专业吊架                          Chief CMS 10                  1
2.35:1变形镜头                               Panamorph UH480      1
镜头电动导轨                               Panamorph ATH1      1
安装配件                                   Panamorph AKX Pro     1
定制现代古典木作影音机柜                                                 1
3.5寸触摸屏+灯光控制+时序电源控制器  飞利浦P9600影院智能中控          1
专业LCR 31段数字均衡器 DBX PA                                  2
超低音均衡器 JBL BassQ                                              1
ZENE EM-19多功能蓝光媒体中心&68000首卡拉OK嵌入式点歌机          2
鼠键 飞利浦 2.4G专业键鼠遥套                                        1
4芯高级喇叭线 Silver World 专业音响线                                  90
金宝HD-29 HDMI线(含有备份线一条)                                      2
金宝HD-29 HDMI 2米                                               1
色差线（备份） 雅宝 8020S                                          1
专业卡拉OK前后级功放 IPS DSP-3140&乐富豪S2800（750W*2）          1
卡拉OK音响 马兰士MKS1000                                            1
（专业弹性减力墙、浮筑式地板、悬浮式吊顶设计）126平米

者尼科技私人影音整体解决方案

    黄昏的空气，深切切的，好象有千丝万缕的情绪，又像海水一般汹涌，能够淹没一切，还有一丝揭开藏头露尾般的裸露感…王先生忙碌了一天之后，回到暖暖的家中，一杯卡布奇诺，在自己的私人影院中，和家人一起感受视听带来的温情和周围奢美的气息。

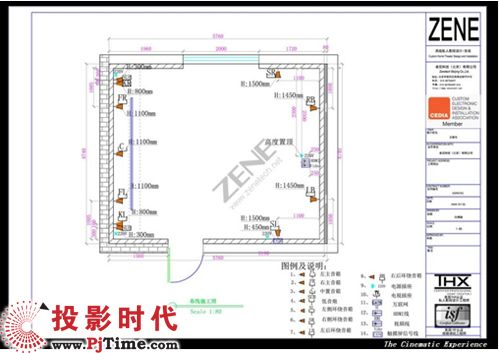

    （↑前期施工布线图）

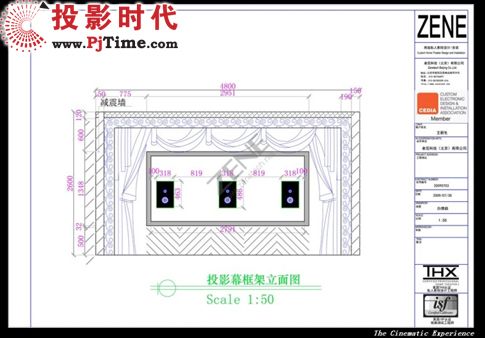

    （↑投影幕框架施工立面图）

    用弹性减力墙设计降低低频驻波的影响

    视听间的低频驻波现象是比较普遍的。驻波产生的原因是声音在两面墙（主轴）或者四面（切线）及六面（橢球）墙之间来回反射，自己和自己的反射波碰在一起，而产生低音增强或减弱的效果，影响了低频的清晰度。由于中国房屋的建筑结构大都是砖墙或者混凝土墙的刚性结构，低频的反弹现象非常严重，传统的角落低频陷阱设计降低驻波影响很有限。因此，全屋弹性减力墙的设计能大幅度降低驻波影响，因此，ZENE工程师从专业的声学设计角度出发，用弹性减力墙极大的减低了驻波的影响。

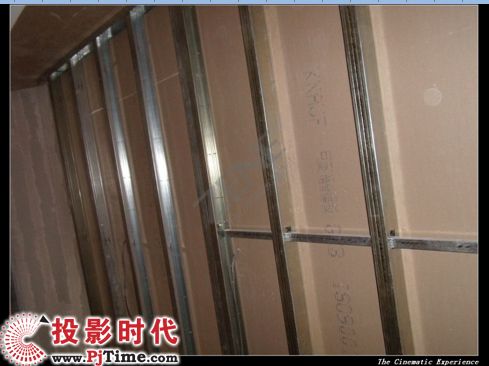

    （↑弹性减力墙现场施工图）

    在系统声音调试方面，ZENE工程师使用了价值上万美金的美国Sencore音频调试仪器,整套系统中单独为左中右三路声道加配了DBX专业均衡器，低音声道配备了JBL Synthesis 专业BASS EQ。在1/3倍频程下所有的音频误差正负不超过3DB。完全达到甚至超越了专业影院的效果。

私人影院的设计强调的是个性化

    “宫殿”式奢华私享

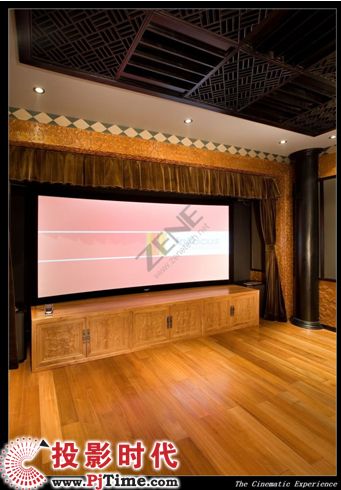

    全墙嵌入式私宅影院是王先生私享空间中最独到之处，更是王先生感到骄傲的所在，充分体现出王先生对生活品质的高度追求。影视墙采用了电影院的设计风格，在2.35：1弧形透声幕布的周围，挂起了深色幕帘，幕帘的装饰不仅仅是美观所在，在布帘后面可是别有一番洞天！

    （↑黑色立柱及雕花木板的使用）

    四根深黑色的立柱让整个视听间显得深邃而尊贵，黑色中空柱体的应用融合视学、美学效果的同时还起到一定的吸收驻波作用，在透声幕周围镶嵌金色中式雕花木板的独特工艺，配合射灯走向，镀金色尽显华贵的同时又起到一定的扩音作用。天花板采用黑色的扩散板是在合适不过了，在这间以金色为主色调的视听间中，点缀黑色，奢华中不失深沉，华美中蕴育生动。整体的全墙式嵌入式系统则是ZENE设计师最满意的地方，视听间的四周用灰色的透声布搭配，透声布的后面是各种音频和整套吸音系统，各种高科技堆积的中国式美丽，深邃而不空洞，唯美中流露着奢美。

    私人影院的设计强调的是个性化，个性化体现的是独一无二，这要从声学设计，光学设计，系统设计和美学设计几个方面考虑，声学设计包括隔音，吸音，扩散等，而光学设计注重投影距离，投影幕尺寸和房间整体色调的混合及协调。系统设计顾名思义就是系统搭配，产品选型和智能控制等。这几个方面在王先生家的视听间，展现得淋漓尽致，这令王先生称赞不已。

7.2声道系统成为了王先生的最终选择

    奢华铸就品位

    对生活有着强烈追求的王先生对音箱的选择提出了更高的要求，JBL PERFORMANCE IN WALL PACK 入墙式 7.2声道系统成为了王先生的最终选择，JBL已是众多THX专业影院设计工程师心目中的神话，也是业界唯一一套从音箱到功放均获得THX认证的多声道音响系统，可以称为是完全还原了电影院音质的音响系统。

    （↑隐藏于幕帘后方的超低音）

    半个世纪以来,JBL遍布全世界每一个角落,曾为亿万主人服务,著名工程不胜枚举。JBL已经成为一个技术水平的标准,设计师和工程商的一个典范参考，成功地把原先的分频斜率 12DB/倍频程提高到18DB/倍频程,使音色更清晰,令单元间的相互干扰降至最低。用于JBL扬声器上的分频器的设计,选料和制做都是下了很大功夫的,采用了特制的四引线电阻,超低电阻的电感器和精密的低损耗苯乙稀电容器等。此外，"SONICGUARD"声音的保镖"是JBL一项突破性的发明,它防止了突如其来的大功率的峰值信号或长时间过荷所造成的高音单元损坏，更好的实现声音宏亮，音质优美，失真极微，工作可靠，低音纯，高音准，“原汁原味”的把音频信号还原成逼真，自然的声音，可以称为是完全再现了电影院的音质效果。

    （↑后墙立面施工图）

    最让个人不可思议的是这一整套系统全部成为了“后台工作者”。投影机的两侧隐藏着两只后环绕，沙发两侧为两只中环绕，前置主音箱设计在环形透声幕后方，两个低音炮则在机柜两侧的幕帘后隐藏，卡拉OK音箱在幕布上方的幕帘下两侧隐藏，王先生对于这“幕后”的一切感叹不已，7.2声道的运用不仅仅是对音效方面的苛刻追求，更在于其对整体音场的均衡，让人无论身处何处都能享受同样的听觉盛宴，这也是ZENE设计师、工程师所共同追寻的初衷。

    听一首《you will be in my heart》，JBL SYNTHESIS极富表现力的音质可以让人的全部思绪陶醉于这间“干净”的房间里。

    （↑卡拉OK触控台）

私人影院的感觉就是将影院“搬”回家

    将影院“搬”回家

    私人影院的最终目的就是在自己的私人空间里，体会和电影院一样的效果，做到视觉和听觉的完美融合，者尼2.35：1弧形透声幕布是正确的选择，幕布的透声功能不会阻挡主音箱和中置箱的声音传送，还能避免箱体的外露，不论是从设备选择还是美学设计的角度，都达到了相当高的水准，在不破坏整体的奢美风格下，让视听间的整体音画效果达到最理想的境界。

    王先生在看过众多投影机之后，欧美风格的代表富可视In81带来的真实视感吸引了王先生的眼球。富可视IN81投影机采用了流线型机身设计，圆润的机身看起来非常时尚。黑色的钢琴烤漆工艺为投影机增添了质感，投影机镜头位于投影机的左侧，接口则完全设计在机身后部，另外为了美观，还提供了一个接口处的挡板，可以遮盖繁杂的线缆。其采用了美国TI推出的DarkChip3 DLP芯片，通过动态虹膜技术，将对比度提高到10000:1，亮度为1400ANSI流明，即使是白天也可为主人提供足够清晰明亮的画面。由于是一款家用投影机，因此色彩的调节是一项非常重要的功能，富可视IN81采用了色彩优化系统，增强了其他情景模式，结合DLP技术的优势，将投影画面的色彩感以及立体感呈现出来。这款产品还配备了Pixelworks推出的DNX 10-bit视频处理引擎，配合HDMI1.3接口，可带来更加锐利的画面。私享自己精心挑选的成果，对于王先生而言，没有比这个再令他兴奋的了，充满童趣的王先生和我们一起分享了一部自己很喜欢的电影《飞屋环游记》，在欣赏这部影片的过程中，使我们感觉到画面无与伦比的清晰度和亮度，画面真实而不刺眼，层次感清晰，仿佛身临其境，配合柔美而醇厚的声音，完美视听由此诞生，别以为这仅仅是投影机自身的功劳。

    （↑富可视IN81＋2.35:1变形镜头）

    在视频调试方面，ZENE工程师使用了价值上万美金的美国Sencore视频调试仪器进行了调试。画面亮度达到18FL（THX专业影院要求达到12-16FL）超越了商业电影院的亮度，实测ANSI对比度达到120：1（帧内对比度），在20%色段后可以稳定在6500K误差不超过3%（软件发行商制作电影所使用的色温），让整体视觉效果勘与专业影院相媲美。

    想想要坐下看一部电影，对于沙发的选择也是很重要的，王先生考虑了“应景”的需要和舒适感之后，决定用深棕色皮质沙发，而偏向更具有真实感的他选择了一款“会动”的皮沙发，这款沙发可以电动升降，前后上下调整角度的，还可以把腿架架起来就更加舒服了，看来王先生对于舒适感的要求还是很高的，让电影赏的更滋润，让音乐听的更放纵。

    （↑动感真皮沙发）

家庭影院设备摆放位置有“文章”

    摆放位置有“文章”

    不管你坐在那个位置，都可以感受到相同的视听冲击力，要做到这一点，对于扬声器和沙发的位置有着严格的要求。

    避免将沙发摆放在房间各边尺寸的25%和50%的位置。只有20%，32%和45%才是理想的选择，沙发不要太靠近某一面墙，至少保持60cm的间距否则低音听起来会很多（由于驻波的原因），如果沙发摆放的不好，即使用高档的器材，音质也会大打折扣。

    除此之外，就是要确定扬声器的位置，左右扬声器之间的夹角在45度—60度之间，侧环绕扬声器则要在90度—110度之间，而后环绕扬声器之间的夹角在45度—60度之间摆放，最后确定超低音扬声器，最重要的一点就是要离开前墙至少50cm，在房间宽度的25%处是个很不错的选择。

    精彩生活的源头

    对于整套设备的信号输出源头，利用媒体中心做整个系统的中心已经成为私人影院的必然趋势，具有微软认证的ZENE媒体中心已经成为很多顶级私人影院的必备选择，它集合了丰富的功能，可以说在家庭多媒体中心这个领域中，者尼的媒体中心成为“领头羊”当之无愧。

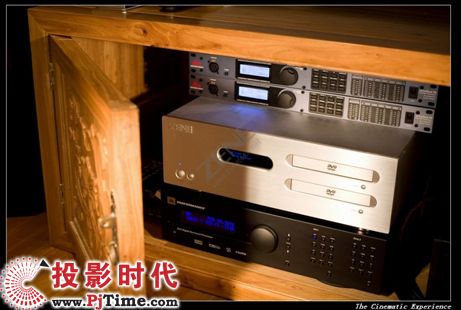

    （↑ZENE EM-19媒体中心及DBX LCR EQ系统）

    王先生家客厅的另一个亮点，当然他的卡拉OK触摸屏，相信你一定会为这样专业的卡拉OK系统发出感叹，万千首金曲，从现代到古典，从流行到民族，只要坐在沙发上轻轻触摸，周围就会弥漫起心里熟悉的声音。

私人影院的装修风格须强调环保

    “绿色”私人影院

    谈起居家环保，人们更容易想到的是装修的初始，材料的选择与应用，随着人们环保意识的渐强，各材料商也在竞争中对环保材料有所重视，王先生也考虑了这一点，其实，无论怎样的装修材料或多或少都含有一定的有害物质，这就要求装修中更多的考虑到家中的温湿度及空气流通性，对于各种装饰材料来讲，其有害物质的释放跟家中的环境及通风条件紧密相关，这就对影音间的装修与搭配提出了更高的挑战。

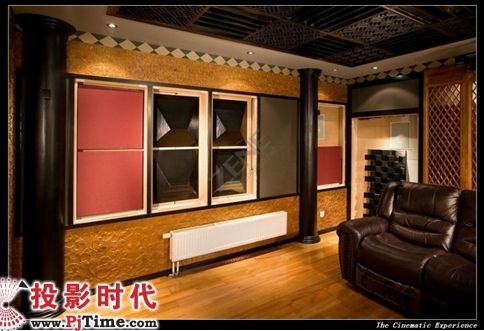

    （↑扩音板与投声布的大面积使用）

    选择较好的主材是第一步，像案例中所看到的中式雕花木板的应用，实木木材的大面积选用是环保的保障，另外四周透声布以及顶棚格栅扩音板的应用减少了室内油漆、壁纸等材料的应用，大大提高了环保所需，且在通透性和空气流动性上有了更高的保障，使得有害物质可以较快的释放，影音间中其他配饰也都采用了达到保标准以及经过环保认证的绿色装饰物，使得整个影音间的空气是相对清馨和舒适的。

王先生的视听间在单纯中尽显奢华

    舍去繁复 触控生活

    在这里，我们先看看王先生家的设备list：一套JBL SYNTHESIS的嵌入式音响系统，一台ZENE多媒体中心、一台富可视投影机、一台卡拉OK服务器、一台数字均衡器、一台超低音均衡器，还有无数的灯光设备等，光是这些设备的遥控器就多达数件，在使用过程中难免显得繁乱复杂。但我们同时发现，在王先生的影音室中没有看到一台遥控器，只有一个触控设备，是的，这就是启动影音室所有设备的大脑，一台PHILIPS的智能中控，兼容房间中的一切遥控设备，包括空调、灯光一切可遥控的设备。有了它，就可以坐在柔软的沙发上触控影音室的所有设备，让你在影音室的一切都显的那么随意、舒适。

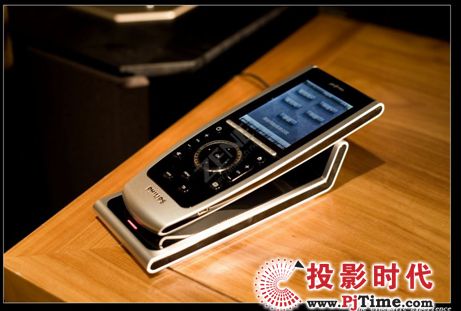

    （↑PHILIPS影院智能中控）

    好了，随着《冰河3》的开始，灯光已自动调至影院模式，王先生又开始了他最休闲自得的时光。

    尊享奢美 品位质感

    单纯是一种力量，王先生的视听间在单纯中尽显奢华，它锁住了我们的目光，但锁不住我们的向往和对生活的追求，在我们的追求中没有好与坏，贫与贱之分，只要我们所拥有的，都是有价值的，只要我们能体会的，都是愉悦的，都可以尽情体会属于我们的私享、体会ZENE用高科技所带给您的至尊私享。

    设计公司：者尼科技

    体验地址：北京市朝阳区东四环中路60号远洋国际中心C座303

    联系电话：010-59081466 | 010-59081475\6
