仅需数百元！骨灰级玩家揭秘DIY投影全程

    相对于普通的入门级DIY用户，今天我们和大家分享的这位DIY用户可谓是骨灰级的玩家。凭借众多的成功作品，其在DIY投影机圈内享有盛名。

　　对于用户来说，如果有能力的话，最好前期就做好设计草图。

DIY投影机设计草图

DIY投影机设计草图

DIY投影机设计草图

DIY投影机设计草图

DIY投影机设计草图

DIY投影机设计草图

　　诚然，对于大部分用户来说，制作和看懂上面这几张图片有一定的困难。如果的确看不懂也无妨，大致了解一下DIY投影机的原理和部件即可。如果连这些也看不懂，下面就一步步看网友的作品，肯定也是有一定的帮助。

　　某骨灰级网友DIY投影机配件：1、LCD屏 LTN121XF-L01，零售价300元左右；2、4合1驱动板；3、欧司朗150W光源套件（灯+灯座+电感镇流器等），零售价250元左右；4、68mm冷膜反光碗，零售价40元左右；5、90mmF130耐高温非球面聚光镜，零售价40元左右；6、113*138吸热型隔热玻璃，零售价20元左右；7、灯室盒；8、12.1寸用F220/330菲涅尔透镜，零售价50元左右；9、12.1寸用镀膜反射镜，零售价60元左右；10、焦距320口径70镜头，零售价200元左右，总价不足千元。

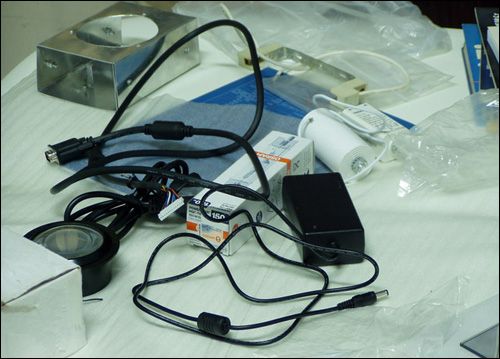

DIY投影机所购置的部分零配件

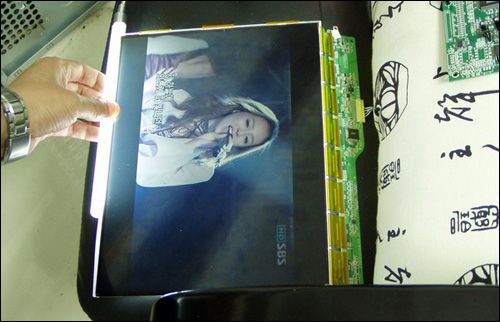

将购买的LCD液晶屏点亮测试，一切良好

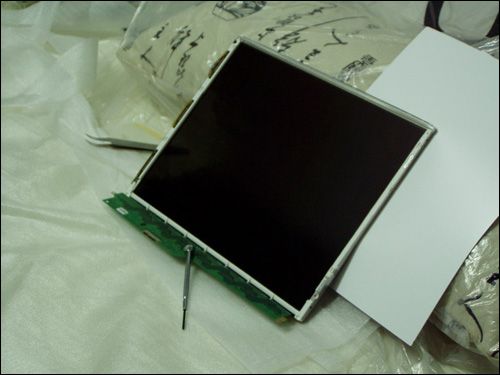

用金属边框等将液晶屏固定，以免震动等造成的损伤

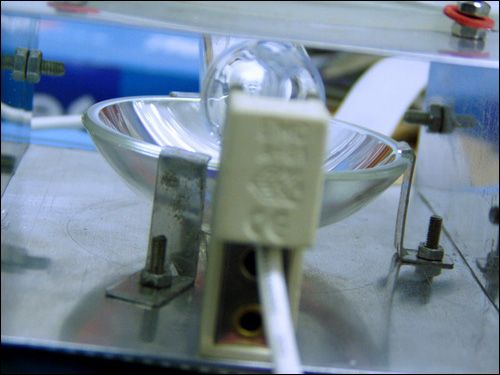

购置的欧司朗150W光源套件（灯+灯座+电感镇流器等）

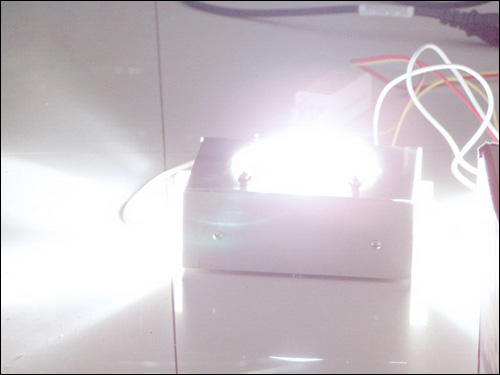

经过测试，光源套件工作状态良好
