“优色”黄积志：评析lcd显示/监视器的发展

    从2006年开始，以构建“和谐社会”为主题的全国性的“平安城市”建设进入了高潮，而作为“平安城市”建设的一项重要内容，安防监控系统建设也从幕后走到了台前。业内人士普遍认为，“平安城市”理念的推行，是继2000年银行监控系统改造以来，中国安防产业发展的第二个春天。据iSuppli公司预计，2012年中国安防产业的营业收入将从2007年的151亿美元增长到247亿美元，复合年增长率为10.3％。

    而随着国内经济的快速发展，“平安城市”建设的如火如荼，大型监控项目越来越多，需要观看、监控的信息量也越来越大，市场迫切的要求终端显示系统朝着大型化、高清晰化发展。随之也出现了一大批监控设备生产商,选购合适的监视器也显得特别重要,现针对以下的这几个方面谈一谈监视器的发展情况：

    LCD监视器工作原理

    A、lcd监视器的核心组件：液晶屏、驱动板、电源

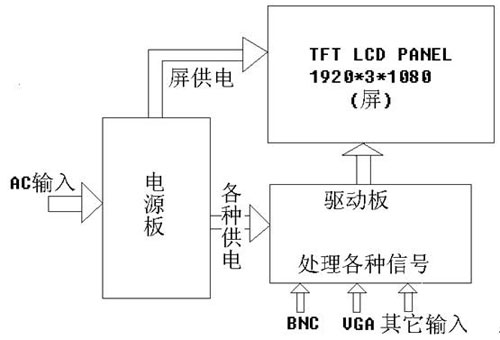

    B、流程图

    C、分析工作原理

    将市电(交流220伏)通过电源板的转换,输出驱动板和液晶屏所需要的各种电压,从而使整个系统能稳定的工作;驱动板通过接收到信号源(摄像头或其它设备)和电源板送过来的各种电压使整个处理系统能正常工作,从而能将摄像头送过来的高清信号进行(视频处理→3D图像解码→3D降噪和图像缩)等一系列处理,直接将驱动数据送到液晶屏将数据还原显示出来；液晶屏对整机的显示效果也是起到举足轻重的作用，它的分辩率、亮度、对比度、可视角度、响应时间等重要参数。

    因此以上的三个单元都是监视器的核心部件，它们之间互相联接才形成一个完美的整体。

    LCD监视器技术难点分析

    LCD监视器是集现代先进的电力电子技术、液晶显示技术、嵌入式硬件处理技术、3D信号处理技术、机械制造为一体。将这几种技术有机的结合起来，生产出的适合于不同场合的LCD显示产品，在激烈的市场竞争中充分体现出强大的竞争优势。其中，采用国际知名公司的专业窄边设计液晶面板的产品，更是特点突出，而这些特点恰恰也是用户选购时需要关注的核心内容。但随着的技术不断的进步，阻碍LCD监视器的发展的瓶颈：显示效果、对比度、色彩还原、拼接缝、可视角度、亮度等。

    拼接缝是否是超窄边框设计将直接影响到用户是否采用LCD拼接幕墙这种显示解决方案。LCD由于使用背光灯管作为发光源，其边缘一般较宽，46英寸普通液晶屏其边框宽度超过30mm，如果用于拼接，那么拼接缝隙至少达60mm，这将严重影响到视觉效果，是用户无法接受的。如果采用DID液晶屏这种独特的窄边设计，拼接缝隙最小只有近7mm，完全能保证完整地呈现画面。

    由于传统液晶CCFL背光监视视器覆盖的色域范围只有标准的65%～75%，色彩范围较小，难以逼真完美的还原草原、大海、枫叶林等自然场景。因此，传统液晶监视在色彩还原方面具有一定的缺陷，要克服显示效果、色彩还原、可视角度、亮度下降的问题也是监视器迫不急待的问题。2008年LED技术被世人精彩的演绎，去年北京奥运开幕式中空中徐徐升起的“奥运五环”以及大卷轴都是LED的杰作，俨然就是一场史无前例的LED超级灯光秀。也正是在这一年，LED背光灯技术被应用于液晶显示并批量生产，进而掀起了液晶显示领域里的一股革新浪潮，也正是LED背光控制技术的发展。LED背光控制功能的开发目标日益明朗，即克服或改善液晶显示固有的问题：如暗灰阶的漏光问题、液晶显示拖尾现象，以及改善画质、提高色域及亮度、节能环保等。在各种LED背光控制算法中，分区动态控制算法可以很好地解决上述液晶显示的两大缺点，因此是不二选择，大势所趋，也是能解决以上几方面的问题的最好产品。

    LCD监视器与其它同类产品的比较#p#分页标题#e#

    液晶监视器（LCD Monitor）：液晶监视器又称为LCD CCTV Monitor，它的成像原理是显像面板中的液晶体受到电压控制使液晶分子旋转不同的角度，并由背光灯管提供光源，来呈现红、绿、蓝三种颜色。通过三原色的不同搭配组合，还原出色彩迫真的画面。

    优点：液晶的色彩鲜艳，而且屏幕分辨率高，边缘轮廓细腻。静态分辨率高，适合监看景物或者色彩鲜艳的画面。而且耗电量低，没有辐射、闪烁，目前从5英寸一直到82英寸的规格都有过硬的产品在市面上销售。

    缺点：从液晶的成像原理来看，液晶的拖尾现象是不可能根治的。这使得液晶在动态清晰度上大打折扣。而且，液晶的全黑画面显示效果很不理想。由于背光源永远出于打开状态，因此在黑暗处总会黑的不彻底。在层次感上，液晶也是毫无优势可言。主要的原因就是液晶靠背光成像的原理造成的。

    等离子监视（PDP）是使用通过在两张薄玻璃板之间充填混合气体，施加电压使之产生离子气体，然后使等离子气体放电并与基板中的荧光体发生反应，从而产生彩色影像的原理做成的等离子屏做成的监视产品。

    优点：等离子监视优点在于大屏幕(32寸以上)的产品效果出色。对比度高，动态清晰度好，基本没有拖尾现象。层次感较之液晶较好，而且明暗处理很出色。适合监视一些动态很强的场合，比如交通、机场、娱乐场合等等。

    缺点：等离子分辨率不高要提升是也是一个技术难题。在42英寸的产品上很难达到，主流目前有日立、三星等少数厂家有相关产品在国内上市。而且等离子最小只能停留在32英寸以上的产品规格。而且，大多数50英寸以上的等离子才可能达到高清标准。等离子由于是激发银光粉发光，因此存在烧屏且易老化现象，不能长时间看一幅静止画面，因此不太适合监控领域。

    LED监视是指Light Emitting Diode(发光二极管)作为光源的液晶面板做成的监视器；LCD监视则采用CCFL(冷阴极荧光灯)做光源。他们采用不同的背光源。这两种背光源产品的区别主要如下：a.LED的显示器更薄;b.LED更省电;c.LED寿命更长;d.LED拥有更广的色域e.LED由于光谱几乎全部集中于可见光频率，没有紫外线和红外线，故没有热量，没有辐射，属于典型的绿色光源，在强光下也可以非常清晰，并能在零下40度的低温工作。f. 更高的对比度
