南通智勇小区实时多媒体播放系统方案

    在当今社会商业广告无处不在，中国的广告市场正在由大众行销转向分众行销，产品与消费者不断被细分化的时代，传统媒体的局限性是无法有效的区分产品的目标受众群。小区媒体播放系统就是面向大众的传播媒体，帮助住户通过最有针对性的渠道传送到真正有价值的消费信息，直播放各种视频节目(电视节目、自制视频节目、视频广告等)。充分降低无谓的广告浪费和行销成本，支持实际销量的成长。有效的区分受众群体，极大的提高广告传送的频率，以及小区的管理信息。

一、系统概述

　　小区媒体播放系统是在每个楼梯进口设置一台或二台液晶显示器（液晶电视机），接收控制中心采用一台PC机作为媒体信息发布主机，PC机上显示的任何信息通过VGA信号编码器进行PS流编码，并送至小区内的局域网上。在局域网上挂接18台VGA信号解码器对PS流进行解码输出VGA信号和音频信号。由于采用采用网络流媒体传输方式，因此显示的广告信息的清晰度很高，传输距离不受限制，可以实时地把要播出的内容显示在屏幕上，电脑上能显示的内容都能实时传输到屏幕上，同时还能进行联动显示（火灾信息显示等）安装方便等。

二、系统示意图

传输方案一

传输方案二

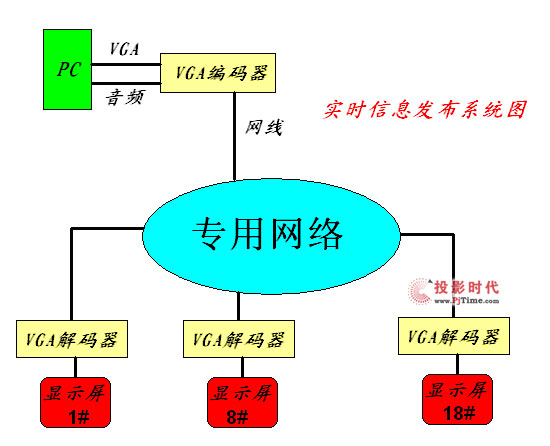

上图为实时多媒体信息发布系统图

二、系统功能

三、设备选型

　　3.1　媒体播放系统由PC机组成，选购品牌PC或自配。

　　3.2　VGA信号编解码器采用南通市智勇电子有限公司的产品。

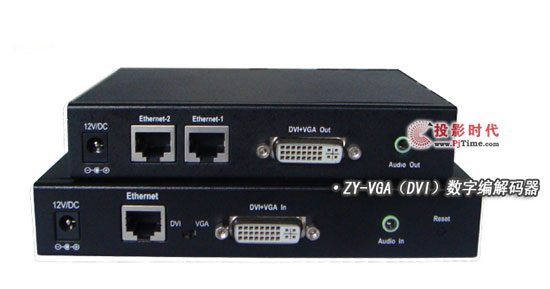

上面为解码器，下面为编码器

四、设备安装与布线

• 媒体播放系统和VGA信号编码器安装在控制中心内。
• 每一块屏采用一台解码器
• 超五类网线穿管至每层电梯间。
• 液晶显示屏电源取就地电源。
