SEEKOO 数字拼接领域的引导者

    SEEKOO阔步电子（中国）有限公司依托国家863项目组技术平台，秉承以注重细节、技术取胜的经营理念，凭借众多核心技术已经屹立于数字拼接领域的领导地位。同时也是国内第一家将光纤技术关切贯彻整个大屏系统的制造商，第一家生产具备光纤接口的拼接单元、第一家使用生产刀片式数字处理器的制造商。

    当所有的前端设备厂家都在关注数字高清，提倡H.264，1080P，超级地图，特分底图的同时，而很多企业都忽视了一个问题，高清显示技术已经来临；那么谁在关注数字高清图像的处理技术？

    大屏拼接器：

    在大屏幕拼接系统中，我们很容易将焦点聚集在超窄边拼接单元上，殊不知真正的幕后英雄是拼接控制器；拼接控制器的优劣直接决定着整个大屏幕显示系统效果的好与坏，当在应用中系统常出现死机、花屏、扩展性能不强、图像拖尾、高清信号追赶、斜切纹、画面抖动时，我们的用户们才真正关注起问题的根源，最后将所有问题锁定在拼接控制器上，才悔之已晚。

    从控制器来说；目前市面上呈现四种拼接控制器，第一代为PCI工控式，第二代为嵌入式，第三代为FPGA纯硬件式，第四代为刀片式数字拼接控制器。

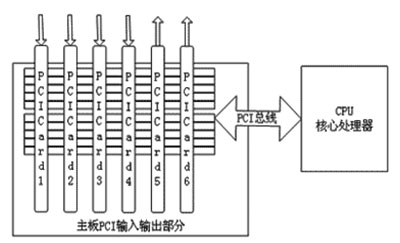

    第一代为PCI工控式拼接控制器；

    PCI插卡式的工作原理是通过工控机，利用多路PCI计算机主板，一部分PCI插槽插入视频采集卡，另外一部分PCI插槽插入视频输出卡，输入和输出中间由CPU来构建一个运算和处理中心，这时就组建成了一台工控式控制器。他的图形处理原理是通过CPU运算后将母信号分割成M * N个子视频信号后，再把每一个子信号都进行放大处理分别传送给拼接幕墙上的各个对应单元，显示单元将处理器传送来的信号实现在大屏幕的每个显示单元上，而分辨率和处理速度由计算机CPU及对应的PCI卡决定。如；1个720P处运算速度为350MHz/nS，而10个720P处运算速度则为3.5MHz/nS，这时CPU的运算能力大大下降，由于工控机的计算能力有限，一台性能最好的工控式拼接器在1024*768的情况下最大也只能实现4Х4的拼接，大大限制了拼接的单元数。

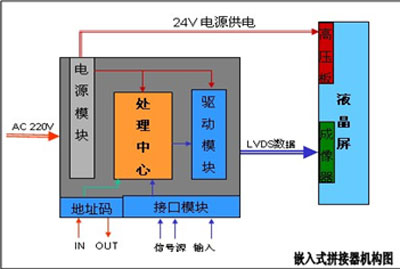

    第二代为嵌入式拼接控制器；

    嵌入式拼接器也称“内拼式拼接器”他是基于液晶屏信号驱动板上增加的运算分割技术，其工作原理先将一个完整的母画面传送至信号运算处理器，运算处理器以ID地址编码器的方式开始锁定各自在母画面中的位置，以二进制BCD码顺序排列（BCD水平坐标：从左至右，和BCD垂直坐标：从上至下）开始运算切割成多个子画面，处理器将各自运算好的数据直接输送给液晶驱动板，驱动板将色彩、亮度、对比度等参数调校后以LVDS方式传送至LCD IC成像器形成图像。由于嵌入式拼接器采用硬件架构数字图形处理技术每次只处理一种类型信号，所以不需要强大的CPU核心来运算多通道信号。简单的单画面拼接功能为一些只需要大画面显示的客户提供了非常灵活的方便，曾经一度被受市场青睐。

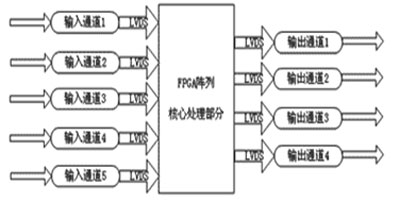

    第三代为FPGA纯硬件式拼接控制器；

    纯硬件处理器采用 FPGA 阵列式处理构架，全硬件设计，无 CPU 和操作系统。控制器集超宽带视频信号采集、实时高分辨率数字图像处理、二维高阶数字滤波等高端图像处理技术于一身，具有强大的处理能力。控制器采用多总线并行处理机制，能从根本上保证对所有输入视频进行全实时处理，图像没有延迟，无丢桢现象，由于从结构上就超出了前两代的机器的设计理念，采用纯硬件的处理器运算技术，所有启动时间快，工作非常稳定。但第三代拼接技术只停留在720P的信号上，而真正的高清和1080P以上的信号处理只能是望而生畏！！！

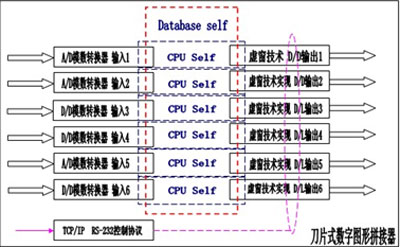

    第四代为刀片式数字拼接控制器；

    由阔步电子（中国）有限公司研发的第四代刀片式数字拼接控制器是一款数字化高清图形处理设备，是基于FPGA纯硬件列阵技术之上，采用大规模FPGA 阵列式处理构架和高速数据库自建两大核心技术。刀片式数字拼接控制器与传统控制器区别于；A/D转换效能由输入模块实现，虚窗技术由输出模块实现，每组输入和输出组建成一个独立的运算核心，多个运算核心组建成一个强大的高速数据库，数据库内的内容由控制模块发送来的指令实现数据列阵输出，最后输出模块将数字信号转换成光信号输出。

    SEEKOO刀片式数字拼接控制器由于每路均采用独立高速运算技术，使带宽和运算速度大大提高，强大的数据库自建平台为处理多个HD1080P超高清动态信号处理时提供了高速保证。而大规模FPGA阵列处理构架系统为处理超高清和超多类型信号提供了强大的交换处理平台。控制器还配备可冗余并机通信电源,预留多套备用电源插槽，50000小时断电保护功能，热拔插技术，输入输出模块任意扩展空间和RS-232、 TCP/IP远程管理控制功能等众多核心技术而成为数字拼接领域的引导者！！！

    光纤数字拼接单元：

    就液晶拼接行业来说大多数的生产厂家都还停留在解决模拟信号的技术上时，也有一部分厂家已经开始在解决数字高清技术了，那么谁来解决一套完整的高清显示系统呢。 SEEKOO阔步致力于创造一个完美的视界，引导和推动行业阔步向前发展是一个企业应尽的责任；

    作为液晶显示技术凭借着高清、高效、高寿、高亮等优点，已经在显示领域里夺得头把交椅已经毋庸置疑。而在大屏显示系统中显示单元作为最终的显示载体，它将整个系统搭配是否优越，处理技术是否高效一一呈现在我们眼前，但在很大一部分大屏项目中经常出现杂波干扰、斜切纹、画面抖动、相位偏移、色差不准等严重问题时都束手无策，工程商开始推脱问题，追究这里那里问题，最终都欲罢不能，不了了之。

    SEEKOO阔步技术总监万总认为；一是处理设备本身的抗干扰技术不过关，二为传输过程中受到外界磁场和杂波干扰，三是显示器等级不同造成的色差不一，四是A/D、D/A转换运算时产生的效能偏差率，就形成了棘手的“金四角”问题。万总还说要想彻底改变大屏拼接显示系统中“金四角”问题，那就是将系统全数字化，那么在前端不管是进入的模拟信号和数字信号，统统都的转换成数字信号，以光纤数字方式传输到显示器，但目前市场上还没有具备光纤接口的显示器，一般情况下又的转成模/数(VGA或者DVI)J接口来上显示器，这样一大堆的模数设备转来转去也大大增加了系统的成本和复杂程度，同时也为以后的售后带来了后遗症。

    将系统简单化是，操作简单化，连接简单化是SEEKOO阔步的一贯宗旨，SEEKOO阔步致力于创造一个完美的数字化视界，引导和推动行业向前发展是阔步永不改变的追求；SEEKOO最新研发的D系列光纤显示单元打破常规，将光纤技术引入拼接显示器，真正做到了的全数字拼接单元，数字拼接单元不仅解决了模拟信号抗干扰差的问题，还打破传统模/数只能近距离传输的弊病。数字拼接显示单元这一新技术的诞生将代表数字信号可以贯彻始终。

    数字显示单元优点；

    高亮度：700cd/m2以上。

    高对比度：3000：1-10000：1

    更好的彩色饱和度：95%

    更宽的视角：180°/180° (横向和纵向)

    可靠性更好：支持365天x24小时连续使用

    更长使用寿命：60000小时

    超窄边边框：6.7mm

    分辨率：1920*1080

    数字接口：LC多模光纤/单模光纤

    抗干扰系数：100%

    阔步电子（中国）电子有限公司凭借着刀片式数字拼接控制器和光纤数字显示器等众多核心产品成为大屏拼接系统中的王者，也将是未来显示领域的引导者！我们充分相信SEEKOO是数字拼接领域的弄潮儿和领航者，让我们共同见证时刻的这到来！！！
