一人手工包办！更个性的钢琴家庭影院

自己动手影院搭建

   泡泡网高清频道4月15日讯 设计、装修、安装、调试这些看似复杂的工序一般都是由专业的公司来操作的，但你有想过自己动手包办这些工作吗？来自云南的一位影音爱好者打造的12.2声道系统就是其自己动手完成的。他对自己的影院需求是可容纳独立的三个系统：影院系统、纯音乐系统和一台雅马哈立式钢琴。在播放电影或交响乐爆棚片段时不能影响到楼上已经休息的家人。

    影院搭建完全自己动手，节约投资，打造一个舒适的高标准的理想视听环境。考虑所能想到的所有细节，改善每一个环节。利用所具备的条件，平衡效果与投资，充分发挥出AV器材的潜能。同时也不能影响两声道纯音乐系统的重播效果。该影院的整体资金投入(包括器材与装修等)约15万元。

● 视听环境基本情况

    1、视听环境尺寸(长×宽×高)：7m × 5.8m × 2.8m

    2、视听环境面积：40平方米

    3、视听室周边布局：联排错层的独立家庭影院

● 器材列表

播放设备：天龙2500BT蓝光转盘

          三星BP1400蓝光播放机（欧版 软件已升级)

          SONY  PS3 （软件已升级)

          先锋DV- S10A  DVD播放机

          EGREAT   高清播放机

显示设备：明基W10000高清投影机+手动大口径2.35：1变形镜头

          奥图码HD70S 720P投影机+固定2.35：1变形镜头（播放DVD）

          定制200寸2.40：1浅灰画框幕

AV放大器：天龙AVC-3808影音中心 （作为前级）

           CAYING D1205.1A  5声道功率放大器 3台（使用其中12个声道）

家庭影院音箱

    主音箱： Rogers  DB101     × 4

    中置音箱： Rogers  DB101     × 2

    环绕音箱： Rogers  DB101     × 4

    后环绕音箱： Rogers  DB101     × 2

    超低音音箱：YAMAHA YST-SW315有源超低音音箱     × 2

    Hi-Fi音箱：世霸落地钢琴     × 2

    Hi-Fi放大器：KELL 前后级

影音器材列表

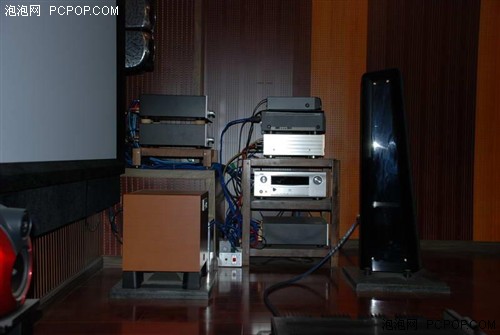

部分设备

线材：主干电源线3*10平方毫米红河电缆线

      设备供电电源线自制3*6平方毫米红河电缆线

      西门子空开×2

      医用琥珀插头

      百威RCA头

      铁三角光纤 同轴线

      线圣 HDMI 12米、10米、1.5米信号线

      鲨鱼信号散线

      意大利厂音箱线

装修调试一人搞定

● 影院构建、声光学处理

     其实整个设计、装修、安装、调试过程中，很多方面其实没有想象的那么复杂，影音环境下要求的东西可以自己动手也能搞得很好，不像纯音乐系统最好用名厂真品。整个工程除泥工外全部自己动手完成耗时两个月投入15万左右（不含纯音乐系统），有一些切身感受与大家分享：对于有条件的朋友一定要对设备多加对比，加强交流，多思考勤动手，一定可以事半功倍，避免花很多不必要的冤枉钱。当然家人的支持是成功的必备条件。

装修中的影音室

    本视听室的整个工程，除了砌墙和双飞粉外（地板和防盗门的安装由商家负责）所有工作自己一个人搞定，偶尔也叫家人搭个手。装修费用上就只是各种材料的成本。自我感觉比装修公司做的要好。

电源线对声音的影响

下面从几个方面详细说明我构建过程：

1.电源供给方面

    想达到预期效果，一定要考虑电源线对声音的影响，其调音作用之巨大绝非耸人听闻。刚入手天龙2500BT蓝光转盘时,用了一条线芯很粗的电源线，以为设备好效果会不差到那里去，但是出来的声音单薄，高清图像也不购亮丽与其厂家宣传大相径庭。

    后来换成纯音乐系统上的一条金宝PK10电源线，效果就全出来了。但是不可能在所有AV设备上使用名厂成品电源线，于是换成了自制3×6平方毫米本地厂红河电源线（铜质很好）效果一样出色，基本感觉不到与金宝线的差距。图像细腻深沉结实，色彩真实富有阳光感。声音细节明晰，泛音丰富，音压、密度很大，加上两只超低音单元同时出力让沙发和胸腔都在共振仿佛置身于真实的场景之中。这仅仅是一条成本百余元的电源线带来的效果。可以说此电源线激发出了天龙2500BT蓝光转盘的潜能。

独立供电互不干扰

    视听室的电源供给直接从小区的配电柜单独接入，用了三条10平方毫米的红河电缆引入室内接西门子漏电保护空开。避开各种生活用电的干扰。然后独立出影院系统和纯音乐系统的电源供应。影院系统再进一步分开视频和音频设备的供电，做到互不干扰。

    插头，插座采用进口医用级产品，每台设备都用自制的三条6平方毫米电缆连接供电，尽可能减少中间连接件，保证电压、相位正确。为输出最佳音质没有使用稳压器和滤波器。

音箱线材至关重要

2.信号线和音箱线方面

    对声音的贡献信号线和音箱线一样至关重要，购买现成产品，在效果与成本上很难达到平衡，同时在长度上也是不能满足需要。视听室的AV设备还是通过自制信号线来连接。从天龙AVC-3808影音中心连接Caying D1205.1  3台后级功放十个声道的十条信号线全部是一样长度，用鲨鱼信号线和百威RCA头自制带屏蔽，两条连接有源低音单元的信号线8米长也用同样方法制作。

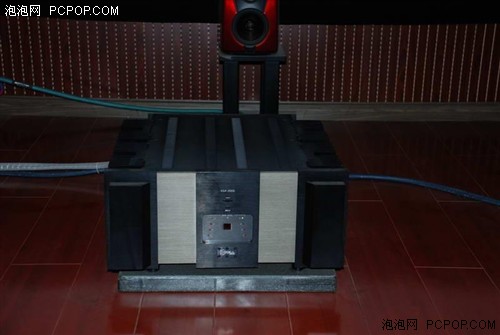

KELL 200后级功放

    高清信号源到影音中心全部使用HDMI1.3电缆连接，输出最高标准的原码数字信号，视频设为：1080P24HZ,音频由天龙3808影音中心解码。只有先锋S10 DVD用色差和同轴线输出到影音中心，视频倍线到1080P60HZ，音频解码后输出。视频信号再分别由两条线10米和12米的HDMI1.3线圣信号线输出到两台投影机。音箱线十条全部采用意大利厂的多芯粗线径散线，对应位置处的信号线全部一样长短。

12.2系统能量充足

3.音频方面

    观看电影时我们的注意力更多是集中在故事情节和画面上，对声音信息的接收不象聆听纯音乐时那样专注于音乐的表现力。所以要求自然不必如纯音乐系统那么高，争取在有限投入的情况下尽量做到最好。要是按纯音乐系统的标准来建设那投入肯定是一个非常巨大的数字。

右环绕+后环绕音箱

视听室后视图

   由于整个空间较大，只用天龙3808功放直接接驳7.1只音箱，很难让整个空间充满足够的能量，很多场景不能得到很好的表现，有脚软的嫌疑。后改成前后级方式,采用12.2只音箱的方式接驳，让声音能量填满整个空间。

钢琴加环绕音箱

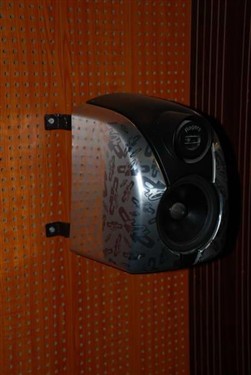

Rogers DB101

    音箱的使用上是12只英国Rogers db101密闭小音箱，全部一样大小让整个声场比较均衡，没有主次之分，上下中置音箱的结像与其他音箱保持在同一个高度（1.6米），能比较好的模拟出真实音效。选择Rogers db101音箱的原因主要是性价比较高，声场非常宽阔，灵敏度达到101db很容易推动，可以用功率有限的功放还原出很好的效果，缺点是声音密度不够，声压不足。

前置+右环绕

    为弥补上述缺陷采用厂家推荐的多音箱接法，通过四前置、双中置、四中环绕、双后环绕再搭配雅马哈双超低音单元的配置来表现各种电影场景。采用3台《HIVI》杂志中得分相当不错的Caying D1205.1独立后级功放为每一支音箱提供充足的能量。很好的表现出不同物体发出的声音质感，结像定位非常准确。与雅马哈双低音单元搭配可以做到整个声音频段连续，感觉不到声音频段的塌陷。

环境光对投影影响

4.视频方面

    要想让投影机投出满意的效果，除投影机本身的素质外，环境光的控制至关重要。要求白天也不能有外部光线照入，投影机投射出的光线通过屏幕反射后也应让四周墙壁尽量吸收避免照成二次反射,重新照射到屏幕画面上，造成图像对比度，色度和饱和度的下降。从现在的观看效果来看可以说视听室的环境装修达到了预期的效果。

视听室后视图

两台投影机

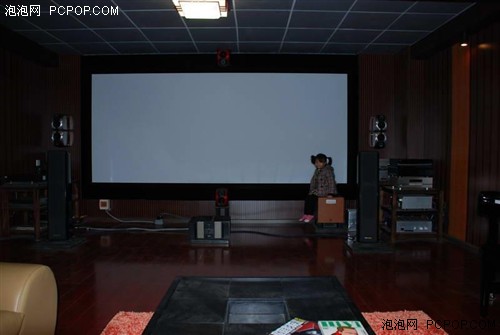

   投影屏幕方面我定制了一块200英寸2.40：1的浅灰画框幕，没有选用透声弧形幕，主要因为价格太高，弧形幕观看16：9画面时有点别扭，而透声幕会造成中置声道的衰减同时影响高清画面的效果。平实观看蓝光影碟时基本不使用变形镜头，因为就算较好的变形镜头也会让1080P画面大打折扣使图像面变模糊，不可能和原始图像相提并论。但时对于DVD和720P的图像通过变形镜头投满200英寸2.40：1画面却很过瘾，图像损失不大，可以接受。

两个投影各取所需

    因为是平面银幕所以把投影机放置在最远焦距处但画面在左右两端会出现轻微变形，这也是比例定为2.40：1而不向弧形幕是标准的2.35：1的原因。至于投成2.35：1画面后大部分影片字幕没法显示的问题，以前编了一个小程序能把DVD字幕向上调整到需要的位置，但是用影碟机观看还得再重新刻录一张DVD光盘。

奥图码HD70S

明基W10000投影机

    要是使用高清播放机播放下载影片时因为字幕是外挂的机器可以调整免去了很多麻烦。当然最好是能练出及时翻译的听力来。平时用奥图码HD70S接1.33变形镜头观看DVD和720P影片，原因是HD70S镜头口径小很容易搭配变形镜头，能满屏输出画面不至于在四个角出现光栅，加之亮度高光通量大即使投射成200英寸画面也有充足的亮度。

    明基W10000投影机平时主要用来观看蓝光碟和1080P视频，从信号源到影音中心再到投影机全部打开宽色域，图像的细节、色彩、质感，黑位、暗部细节和对比度无一没有上佳表现。在播放蓝光影像和DTS –HD Master音频时足以超过很多电影院的效果。

装修拒绝声音污染

5.视听室整体装修方面

    该视听室原本面积50平方米左右，有个楼梯上楼，所以不是密闭空间，观看影片时会造成局部光污染和声音外泄，严重影响自己也影响家人。后来加砌了一堵墙，减小了面积，构成了一个全封闭的空间，不让声音能量外泄保障了声音的密度和声压。

加厚防盗隔音门

    因而定制了一道加厚防盗隔音门，里面声音再大都不会影响到楼上的家人。把原来的地毯换成现在的深棕红色亚光强化木地板，既卫生已容易打扫而且不反光，配上黑色多功能茶几和桔红色脚踏地毯，既保持色调统一也有吸音减少反射的功效。

    从美观角度出发没有采用二次扩散板，而是在四周墙壁分别采用四种不同结构和色彩的吸音板，来达到美观与功效的结合，吸音板的安装比较简单有点象安装木地板。吸音板下背龙骨然后填充5cm吸音棉，吸音棉不能使用过多否则会造成吸音过度，让声音变得单薄没有能量感。房间前部安装投影屏幕为避免光线二次反射，采用了深棕色的吸音板，房间左右两边墙面分别用棕色和桔色吸音板搭配，而后面的墙壁在沙发后面全部采用桔色吸音板避免总体色调太凝重太过压抑。

窗口密封巧处理

    毕竟很多时间要听音乐和小孩练琴。这里需要特别说明一下，我本人认为对窗子的处理非常关键，要是使用深色厚窗帘和遮光布会很不美观，也达不到左右声音反射的平衡，白天观看电影时窗帘四周还是会有少量光线透入，严重影响效果和心情。

影音室的窗户打开

    考虑了很多方案后决定采用左右双开门的设计来解决这个问题，左右双开门采用对面墙壁一样的吸音板制作，再嵌错不同长度和高度的背板，平时可向普通窗子一样开关，观看电影时关上和对面墙壁一摸一样，即使在白天也不会有一丝光线透入，真正做到了伸手不见五指。

影音室的窗户关闭

    天花板采用50×50厘米吸音石棉板吊顶，再用碳素墨水调好的深灰色乳胶漆均匀的滚到白色的石棉板上，使整个吊顶达到不会反光而且还会吸音的效果。座椅选用江黄色L型真皮大沙发，座、躺都很舒服，还可以消除驻波，靠近沙发右边摆放的是一支超低音单元，轰鸣时会让机械波通过沙发传到观看者身体内并产生同频率的震动，大大增强了临场感。黑色多功能茶几可收纳很多CD、DVD和蓝光碟，平时把全部遥控器也放入其中保持整个环境的干净、整洁。

音频智能需调节

● 系统配置与调试

音频调试

     声音方面的调试主要集中由天龙AVC-3808影音中心的ROOM EQ功能分别从几个位置来进行智能调试，然后不是很满意的地方再通过手动微调来达到想要的效果。ROOM EQ功能可以准确的测定出房间的空间属性并做出合理设定。可通过超低音单元适当增加一点低频量感来讨好观众，其次通过测试光碟来进一步调整超低音单元的高频段与Rogers db101的低频段的无缝衔接，尽量使极低频至超高频有一个比较好的线性响应。

YAMAHA低音单元

    再就是调整屏幕上下的两个中置音箱的指向使其声音结像位于屏幕正中间，然后再进一步是微调其它音箱的指向等基本达到要求后再次通过天龙AVC-3808功放的ROOM EQ功能调试，仿佛几次调整后就可以得到很好的效果了，做到声音结像在空间中的移动与角色的移动非常吻合。

视频调试苹果帮忙

视频调试

    视频方面的调试就没有智能设备的帮助了，从信号源到影音中心最后到投影机都可以独立调整每个参数，这无疑增加了调试的难度。这是一个很困扰人的问题，经过长时间的思考，想到了我们想要得到的无非是一个标准的图像画面，只要得到了这个标准画面，无论调整哪个环节只要最终接近标准画面就达到了目的。问题就变成了寻找标准图像，色彩打样或照片可不行，因为纸质图像在黑暗环境中是看不见的，靠大脑中的记忆会产生偏差，也无法进行比对，而显示器中的图像可以做到。

实投画面

    目前世界上最顶级的显示器品牌是EIZO艺卓，其次就是苹果公司的ACD（Apple Cinema Display）IPS液晶显示器，配合MAC OS X的彩管理引擎能呈现出非常标准的色彩显示。这是其他品牌难以企及的。于是就在平时使用的Mac Book Pro上和视听室AV系统上同时播放同一段高清视频来进行对比调校。全部设备打开宽色域，经过反复对比调校后，明基W10000投影机投出的高清画面已经很接近苹果电脑的显示水平了，看上去较以前好了很多，更真实，更有质感，基本达到了预期的效果。

实投画面

    最大的缺憾是：即便是DLP投影机黑位还是不够深，暗部细节的表现和暗物体的质感远不如苹果显示器那样完美。我想这也是DLP技术今后发展的一个方向。奥图码HD70S 720P投影机只算是低端入门级器材，没能达到那种水平，尽可能调好一点就可以了。

自建影院有隐情

● 整体风格与效果

    这个视听室的设备选型上因为投入所限，选用的全是性价比较高的产品，基本属于中档器材，但在环境处理和设备调校上下了很大功夫，考虑到了尽可能多的细节，可以说不论在声学和光学方面的处理都达到了一个相对比较理想的状态，基本发挥出了设备具备的水平，效果十分让人满意。

    当然要想自己动手构建影院也并非人人可行，还需要大量的专业学习和积累。这位影音爱好就是对相关领域有所了解的，其是软件工程硕士，本科专业是物理学。所以对声学、光学、电子学等影音环境建造必备的知识基本已经掌握。加之动手能力和学习能力还算可以，会木工懂装修。并且一直以来对影音设备的浓有厚兴趣，从各种杂志和网络吸取知识，并参考过一些的国外网站上的经验，才让我们看到了今日的影院。
