巨洋VATION PRO 3000多屏图像处理器应用全解析

16路输入，开创监控市场新应用

    前言：投影时代评测室近日有幸拿到了大屏市场上热门的巨洋VATION PRO 3000多屏图像处理器，并对其主要性能技术指标进行了的详细评测，对非专业技术人员，这些测试报告看起来也许有些枯燥，为此我们评测室又针对该机的应用情况进行了详细测试和分析，以期大家对该机有更全面的了解。

    巨洋VATION PRO 3000多屏图像处理器(下文统称PRO 3000)是巨洋神州数字技术有限公司开发的功能强大，质量稳定并且性价比极高的多屏拼接图像处理器。该款产品凭借国内首款16路输入，最大8路输出的强大输入输出能力成为了09年拼接墙处理器市场的佼佼之作。

    该产品采用现今最流行的英特尔酷睿处理器，集合崭新的硬件架构实现了超宽的总线带宽，全面满足最多16路AV、和两路高清RGB同时输入，8路高清信号同步输出的控制需要，实现了任意的窗口漫游、跨屏幕显示和缩放组合，成为了会议室、监控室、指挥调度中心等大屏幕显示应用市场最佳选择之一。

    巨洋PRO3000多屏处理器最大的特点是支持16路视频信号的输入。该项性能也填补了国内同类产品的空白。结合巨洋产品一贯的性价比风格，为国内大屏显示市场提供了一款超高性能的产品选择。

    相对于传统的双处理器叠加实现16路输入控制，单处理器方案不仅在造价上更低、在维护上更为方面，同时也满足更高的系统稳定性要求。客户可以根据自己的需要配备4路或者8路的视频输出，全面满足国内主流监控和会议室市场显示应用的需要，为指挥调度、远程控制行业客户提供了更为经济和高效的大屏显示系统解决方案。

    在系统综合新能配置上，英特尔最新微处理计算架构和微软稳定操作系统提供了巨洋VATION PRO 3000多屏图像处理器的底层平台。采用新款4路高清输出显卡，即针对高硬件性能消耗的3D显示也可以游刃有余。

    除了16路视频信号之外的网络信号接入、可扩充的最高4路RGB信号接入功能，则提供了巨洋VATION PRO 3000多屏图像处理器更好的信息展示方式，可以科学的调度更多类型的现场画面资源，为科学的指挥调度提供最大限度的性能灵活性支撑。

系统软件

    巨洋VATION Ware显示墙管理系统——智控平台已经发展到第六代版本。在系统性能上更为稳定和强大，是国内著名大屏幕显示墙管理系统软件之一。

    功能上，巨洋Ware显示墙管理系统全面整合了众多外围设备：视频矩阵、RGB矩阵、多屏图像处理器、摄像头、数字型号服务器等数字显示墙核心和周边设备产品的控制都在其掌控之下，完美支持RGB、Video、IP、DVI、工作站、网络计算机等各种信号源的控制和管理。

    在软件架构上，Ware显示墙管理系统采用模块化的设计组合，Client/Server架构方式，为用户操作、系统维护和升级带来极大的方便。全面体现绿色安装的精神，无需数据库引擎支持，极小占用系统资源。

    Ware显示墙管理系统还支持处理器集群的方式工作，能够提供大型的分布式并行处理系统的应用支持，可以驱动高达256个显示通道，组合成为一个高分辨率的单一逻辑桌面，并保持良好的系统运行速度和稳定性。

    功能上，巨洋Ware显示墙管理系统可以通过连接中控系统，自由方便控制整个拼接墙或某台显示单元开关、模式切换、硬件拼接及显示单元各种参数的调整，对周边任意设备进行控制管理，对不同图像信号参数进行修定。

    同时，巨洋Ware显示墙管理系统支持多个用户可以同时对大屏幕进行操作，可以对大屏幕的相同位置放置各自不同的显示内容窗口，并且可以实现相互操作；具备远程异地操作能力；支持预案设置和调用；支持表现层和执行层的分离设计，用户只需要动用鼠标就可以完成信号切换过程、显示单元切换过程等复杂的工作，而无须关心中间的机械过程。

客户端连接和中控设置

    巨洋VATION PRO 3000多屏图像处理器的应用系统软件采用的是C/S架构，且为绿色安装使用。其中服务器端部分设置非常简洁。可以控制为开机自动运行，也可以设置为开机后手动运行。

    服务器端的设置软件可以设置输入视频的类型，RGB输入类型、中控串口和中控串口波特率等选项。

    在客户端，即局域网的任何一台电脑上，客户也可以随意设置和控制巨洋拼接服务器。其中，名称为VationSet.exe的程序计为设置服务器和客户端软件基本状态的设置程序。巨洋大屏拼接软件应用基于客户端管理为主的体系，因此客户端可以设置的内容数量也更丰富。

    巨洋VATION PRO 3000多屏图像处理器客户端软件的设置功能分为多个部分，例如基本设置、矩阵设置、投影单元和视频矩阵连接表、投影单元和RGB矩阵连接表。

    其中基本设置部分主要包括拼接屏幕结构、显示单元状态、单元控制和中控连接设置。这些设置是显示大屏基本的工作环境和状态，同时也涉及到众多的细节控制问题的交互和沟通，是大屏幕系统运行之前必须设置好的部分。

    矩阵设置则主要是对矩阵的切换规则和控制信号进行设置，保留输入输出数量，串口和串口波特率，以及切换码。

    投影单元和视频矩阵连接表、投影单元和RGB矩阵连接表部分的内容则主要是体现显示单元和矩阵通道的链接关系。

多屏画面设置和基本功能

    运行巨洋VATION PRO 3000多屏图像处理器多屏画面控制功能也非常简单，只需要双击即可运行。

    输入正确的用户名和密码之后，系统会进行保密条件的判断，如果用户系统没有安装加密狗的软硬件系统，则大屏幕控制系统会报错并自动关闭。客户可以选择市场上主流的加密狗系统。应用这个系统使得巨洋大屏幕控制软件的安全和保密性得到软硬件加密双重的保障，切实保障监控中心这类高度安全性系统的稳定运行。

    安装完加密狗之后，客户端就可以正常运行了。客户端的布局非常简洁，棋盘式的格局，使得任何操作变得非常简单。

    巨洋VATION PRO 3000多屏图像处理器客户端软件的最上部是标题栏、菜单栏和图标栏；中部左侧是信号栏、右侧上下依次是虚拟屏幕和控制功能设置区；窗口最下侧是系统的状态栏。其中，菜单和图标栏的功能具有重复性。

    通过菜单栏和图标栏，客户可以改变虚拟屏幕的配色方案，信号栏的排列显示方式，矩阵通道等，其中最为重要的是，菜单中的服务器选项是设置系统连接的服务器的IP地址的入口：只有设置了正确的拼接处理器IP地址，系统才能正常工作。

    信号栏部分拥有三种表现形式。在功能上允许用户添加、删除、修改信号源，允许用户命名信号源。同时，信号源按照视频、RGB、网络等分类排序，客户也可以添加字幕源和保存屏幕显示的信号的组合设置方式。

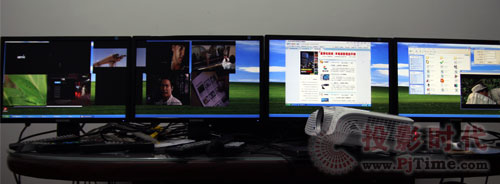

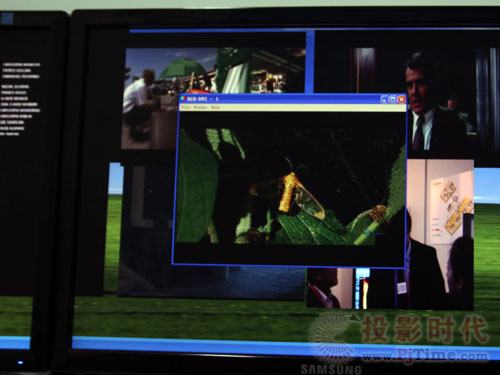

    巨洋VATION PRO 3000多屏图像处理器客户端软件最大面积的一块是虚拟屏幕。控制人员可以将左侧的信号源直接拖放到虚拟屏幕显示。虚拟屏幕的每一个方格代表一块显示单元，排列方式和数量由客户端设置软件设置。信号窗口在虚拟屏幕上可以通过鼠标自由的拖动、移动、缩放，跨单元屏显示。

    对于虚拟屏幕的显示窗口，拥有一个右键菜单，可以帮助控制人员简介的设置屏幕显示位置和大小，包括九分之一屏幕大小、四分之一屏幕大小、满屏幕、铺满所跨屏幕、最大化、至于左上角、关闭和全部关闭等选项功能。

    此外，这款控制软件还具有多画面控制功能。将多画面节点拖动带虚拟屏幕，会弹出多画面设置对话框。控制人员可以一侧选择多个画面按照N行M列的方式排列显示。这一功能非常实用，能够帮助控制人员快速定位屏幕显示位置和排列。

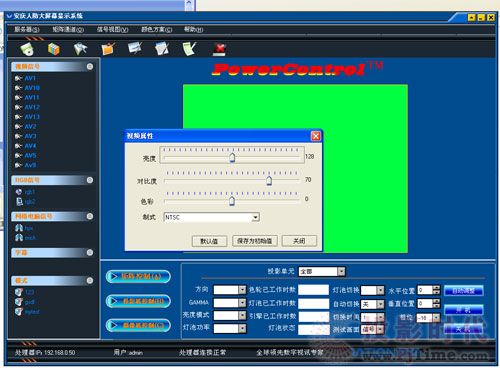

    巨洋VATION PRO 3000多屏图像处理器客户端软件还可以设置每一个视频源的属性，包括、亮度、对比度、饱和度和色调；也可以进行视频源画面的录像控制。这些应用丰富了大屏幕系统的功能，并保障整个屏幕显示画面的一致性。

    巨洋VATION PRO 3000多屏图像处理器客户端软件另一个实用功能是能够存储任何设置好的屏幕显示状态，下次遇到类似应用情况只需要简单的调用这个存储好的状态，就可以迅速的将屏幕显示布局调整到预期的效果。同时，保存好的屏幕方案还可以设置成计划任务，到达指定时间系统会自动调用指定的屏幕方案，完成无人控制下屏幕显示效果的自动更换。这一功能已经成为了许多大屏幕操控人员的最出色的“法宝”。

外围设备的控制和操作

    巨洋VATION PRO 3000多屏图像处理器控制系统支持快思聪、MAX等国内外著名中控品牌的中控产品的通信控制。通常其针对中控主机的设置是串口连接COM1，波特率为9600.无奇偶校验、停止位为1。通过中控系统，控制人员可以实现在局域网电脑上控制远程的矩阵信号切换、投影单元调整和摄像机调整等丰富的周围设备控制功能。

    巨洋VATION PRO 3000多屏图像处理器的矩阵控制功能包括AV矩阵和RGB矩阵两个部分，控制人员可以自由控制输入输出通道的对应关系，可以同步调整音频和视频输入输出，亦可以对音频或者视频内容做独立的调整，切换控制和在矩阵一端的操作比较更为灵活方便。

    巨洋VATION PRO 3000多屏图像处理器控制软件对投影单元的控制不仅仅局限于通常的开关机操作，也包括了基本工作信息读取和工作状态设置。例如可以更改双灯系统的工作模式，可以切换画面的相位和位置，也可以选择接入测试画面。这些操作可以同时对所有单元进行，也可以选择单一的单元进行。同时巨洋VATION PRO 3000多屏图像处理器控制软件对投影单元的控制也可以自动调整。这些设置有利于随时保持大屏幕拼接系统画面显示的整体一致性。

    摄像机控制是监控中心最常用到的功能。巨洋VATION PRO 3000多屏图像处理器的控制软件可以控制不同摄像机的上下左右移动、画面的缩放以及开关机功能。这对于监控室更好的监视前方状态，尤其是对突发情况进行重点监视具有非常实际的应用价值。

网络电脑抓屏和RGB输入

    现代监控和会议显示系统讲究前方现场和后方现场的相结合：也就是在同一块大屏幕上，即显示前方的现场场景和状态，又能显示后方控制室的调度指挥决策过程。巨洋VATION PRO 3000多屏图像处理器网络电脑抓屏和RGB输入功能即是为这一应用而设计。

    巨洋VATION PRO 3000多屏图像处理器网络电脑抓屏和RGB输入功能能够将局域网或者现场电脑的桌面信号展示在监控到屏幕上。甚至，网络抓屏显示还支持通过拼接处理器实时操作被显示电脑，具有网络电脑管理权的传递功能。这些功能为监控和指挥调度系统做出最快速的科学的决策，起到了至关重要的作用，也是巨洋创新大屏显示科技的重要成果。

    巨洋VATION PRO 3000多屏图像处理器的RGB输入与显示功能采用RGB采集卡作为硬件基础，支持DIV信号的输入。其信号在处理器控制软件上的操作也与普通视频信号相同。可以进行添加、修改、重命名、删除等操作，也可以在虚拟屏幕上通过任意的缩放调整其在显示屏幕上的显示位置和方式。

    总结：

    整体上，巨洋VATION PRO 3000多屏图像处理器在大屏幕显示墙系统中的应用体现了优秀的硬件和软件的有机结合。最高8路高清输出、16路视频输入，多路网络抓屏和RGB输入的信号处理能力，结合巨洋控制端软件的丰富功能，将为用户构建高稳定性、丰富功能，又不失性价比的大屏幕显示墙系统提供可靠的产品选择。
