手把手教你实现液晶电视全屏点对点

来源:万维家电网 更新日期:2010-03-22 作者:佚名

  随着高清晰电视的日益普及,相信不少家庭用户都配备了液晶电视,平时除了看电视节目外,为了满足更多娱乐需要,一些用户喜欢将液晶电视连接电脑、HTPC、笔记本使用,但在实际使用中发现,在液晶电视上显示电脑画面时,往往出现文字发虚、画面模糊等情况,这是因为在默认情况下,液晶电视的分辨率特殊,有别于普通显示器,电脑输出的显示信号无法正确与之匹配(俗称无法实现点对点传输),如果能实现液晶电视点对点,就可以让液晶电视完美显示电脑画面。

  如果你有以下应用需求,请选择点对点:

  用液晶电视浏览网页、处理Word文档,希望字体显示不模糊。
用液晶电视显示照片、演示PPT幻灯片,想让画面显示更清晰。
用液晶电视显示电脑上播放的高清影片,希望视频画面更加完美。
用液晶电视玩实况足球等电脑游戏,希望游戏画面不再变形。

  ·请相信它给你带来的感觉

  在你的客厅里,是否已经有一台液晶电视,你是否希望将它与客厅电脑连接起来,上网、玩游戏、看高清视频……但在进行这些应用之前,请别忘记实现“点对点”,否则将会出现意想不到的“遗憾”,因为在不使用“点对点”显示时,液晶电视上的字体、图像将会变得不正常,你将无法看到最佳的显示效果。

  所谓点对点(也被称为1:1 Map或Dot by Dot),即视频源的图像构成像素的每一个点,它与液晶面板的物理像素点一一对应,此时二者出现一对一的映射(即点对点显示),从而让液晶电视显示出与视频源完全匹配的图像。我们知道,在实际应用中,不管是电脑、HTPC、笔记本或XBOX 360,将它们与CRT显示器连接使用时,都很容易获得一个完美清晰的画面。然而液晶电视属于固定像素显示设备,在实际应用中,视频源分辨率与电视的物理像素必须一一对应,液晶电视所显示的画面在清晰度、锐利度等方面才会达到最佳状态,如果不能与之一一对应,显示画面模糊、文字发虚,这不利于用户观看图像或浏览网页。

手把手教你实现液晶电视全屏点对点

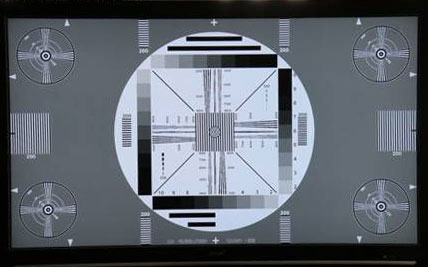

在非点对点显示模式下,画面显得极其粗糙

手把手教你实现液晶电视全屏点对点
实现点对点显示后,画面明显要清晰很多

  举个例子,一台32英寸的液晶电视,它的面板分辨率为1366×768,让它与电脑、HTPC、笔记本等设备连接使用时,将显卡输出分辨率设置为1366×768,此时液晶电视在显示电脑画面时,其实际显示分辨率等于1366×768,说明这台液晶电视实现了点对点。总体来看,点对点对静止画面影响巨大,尤其是显示文字时一定要点对点,否则字体模糊,点对点对动态画面影响不大,但HDTV发烧友依然很介意这些细微的变化。



  ·了解可以选择的点对点方式

  从概念上来看,点对点要求视频源和液晶电视的物理像素点必须1:1对应,但有时往往无法获得“完美”效果,有时显卡VGA信号分辨率大于或小于液晶电视的物理分辨率,导致无法实现真正的点对点,因而在实际应用中,液晶电视的点对点主要可分为两种。

  1. 全屏点对点

  全屏点对点,即视频源分辨率与显示设备的物理分辨率一致。比如物理分辨率为1920×1080的液晶电视,连接同分辨率的HDMI信号源(如HTPC)进行点对点显示时,全屏点对点显示的图像、视频可以达到最佳状态,不会模糊、变形,可以让HDTV电影播放非常完美,同时字体显示非常清晰,对于在液晶电视上浏览网页、编辑文档等应用非常有用。一般情况下,对于1920×1080的液晶电视,只要关闭过扫描功能,实现全屏点对点非常轻松。

  这里还要强调一下,要关闭液晶电视的过扫描功能,其实并不那么简单,有的液晶电视的设置菜单里,会有一个“过扫描”选项,用户可将它设置为关闭状态(或将过扫描率调节为0)。然而遗憾的是,一些物理分辨率为1366×768的液晶电视并没有提供过扫描设置选项,但从笔者的使用经验来看,这些液晶电视的设置菜单中提供了HDMI、DVI或PC几种连接模式,连接电脑使用时只要设置为“PC”模式就没有过扫描,而使用HDMI或DVI模式时有2.5%的过扫描,此时显然无法直接实现全屏点对点,必须通过一些特殊方法来实现。

  2. 非全屏点对点

  第二种是非全屏点对点,即视频源分辨率小于或大于显示设备物理分辨率。比如物理分辨率为1366×768的液晶电视,连接1360×768分辨率的VGA信号(如笔记本),由于视频源输入到液晶电视显示时,水平方向1360比液晶电视的1366少了6个点,画面将会以居中点对点显示,左右两边留黑边,或者靠画面的右侧点对点显示,左边空出一块黑边;如果连接1368×768分辨率的DVI信号(如PC机)全屏点对点显示,而多出的2点在屏幕外不会显示。在这种情况下,将液晶电视用于播放电影或看图片时不会有大碍,但在浏览网页、编辑文档时,文字边缘会出现模糊的现象。在与电脑连接使用时,多数1366×768的液晶电视默认以非全屏点对点显示,所以咱们必须手动设置全屏点对点显示。

  对于液晶电视而言,用户无非将它与各种高清播放设备配合使用,用户需要根据实际的娱乐应用,了解什么情况下需要点对点,什么情况可以不考虑,如果液晶电视与DVD、XBOX360、PS3等设备连接使用,就不用考虑点对点的问题;如果要连接HTPC、笔记本、PC等设备播放720p或1080p的高清视频,由于液晶电视可以接收1920×1080图像或采用缩放电路将1920×1080图像处理为1366×768,所以点对点问题也不用考虑;如果将液晶电视当显示器使用,平时除了显示HDTV电影,还想播放普通视频、图片、浏览网页、编辑文档等日常应用,那么必须实现全屏点对点,否则显示效果将会大打折扣。



  ·手把手教你实现全屏点对点

  现在笔者以自己的电视为例,和大家分享一下实现全屏点对点的经验。笔者的液晶电视为创维32L98SW,它的物理分辨率为1366×768,具备了VGA和HDMI接口,但笔者的GeForce 6150(集成显卡)只有DVI和VGA接口,找来一根VGA双头视频连接线,在待机状态下将电脑与液晶电视连接起来,首先打开液晶电视电源,使用遥控器将视频源调节为“电脑”(如果使用HDMI线连接,此时应该将视频源调节为“HDMI”)。接下来,打开电脑电源开关,此时在液晶电视屏幕上就会出现电脑开机画面,登陆Windows系统之后,起初画面会居中显示,两边有黑边,图像和字体显示模糊。

  现在,进入系统的显示属性窗口,笔者的屏幕分辨率默认显示为1440×900,而液晶电视的物理分辨率为1366×768,遗憾的是,系统没有提供液晶电视所支持的物理分辨率,调节系统显示属性的屏幕分辨率时会发现根本就没有1366×768这个选项,这就意味着,显卡VGA输出的信号分辨率无法与液晶电视的物理分辨率一一对应,而我们现在要做的,就是让显示属性中具有1366×768分辨率选项。

手把手教你实现液晶电视全屏点对点

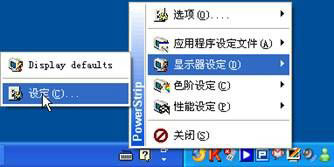

“显示器设定→设定”选项(图1)

  笔者采用的方法是使用PowerStrip软件来自定义分辨率。运行PowerStrip软件,鼠标右键点击系统任务栏的图标,依次选择“显示器设定→设定”选项(图1),在弹出的窗口中点击“进阶时序选项”按钮(图2),然后点击“自定分辨率”按钮(图3)。

手把手教你实现液晶电视全屏点对点

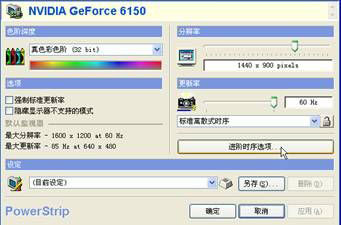

点击“进阶时序选项”按钮(图2)

手把手教你实现液晶电视全屏点对点

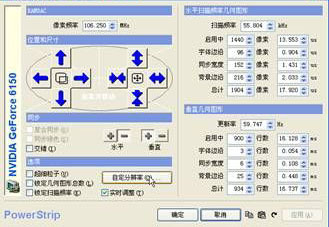

点击“自定分辨率”按钮(图3)

  在“应用者定义及预设分辨率”下,有很多分辨率可供选择,笔者选择了“1366x768p 60Hz (LCD/TV)”,但此时该窗口右边的“水平方向”显示的是1360(图4),将它改为1366后点击“新增分辨率”按钮,此时屏幕会黑一下并弹出一个提示界面,点击“确定”后继续设置。再次进入“显示属性”,现在就可以看到1366×768的分辨率选项了(图5),选择该分辨率后整个画面能够完整显示了,但字体边缘还是有些模糊。

手把手教你实现液晶电视全屏点对点

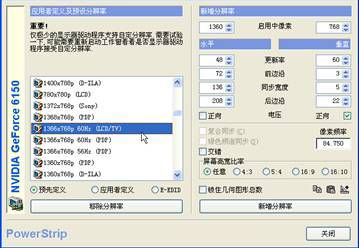

该窗口右边的“水平方向”显示的是1360(图4)

手把手教你实现液晶电视全屏点对点

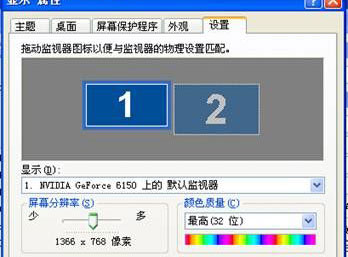

1366×768分辨率选项(图5)

  现在打开“进阶时序选项”窗口,大家可以看到“水平扫描频率几何图形”选项下依然显示1360(图6),看来实际显示分辨率依然少了6个像素点,将1360改为1366后字体终于能够清晰显示了。为什么会出现这种情况呢?这是因为尽管已经将水平分辨率改成了1366,但这只是更改了屏幕分辨率,而实际上液晶电视具有过扫描能力,默认情况下依然会以水平1360这个像素显示,而在此强制增加了6个像素点后,液晶电视就会以1366×768物理分辨率进行点对点显示了。

手把手教你实现液晶电视全屏点对点

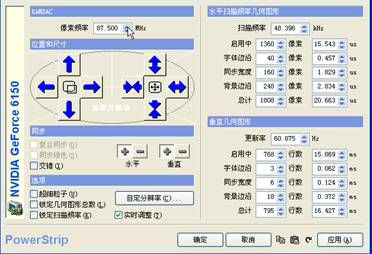

“进阶时序选项”窗口图6



  ·小知识:实现点对点的条件

  液晶电视要实现点对点,首先要考虑连接方式,在电脑与液晶电视的配合使用中,一般采用VGA、DVI、HDMI、分量、AV、S-VIDEO等接口,AV、S-VIDEO属于低分辨率接口,基本上不用考虑了,而分量、HDMI等接口在显卡上很少见,DVI接口则很少出现在液晶电视上。因此,VGA连接就成为实现点对点的较为常用的方式。当然,用户也可考虑采用转接头的方式来实现HDMI点对点,即使用DVI转HDMI接头加HDMI线的方式来实现点对点,不过,这种方式在实现步骤上较为复杂且需要较高的设备成本。

  点对点测试与调校

  液晶电视与电脑、笔记本、HTPC等设备连接使用时,要想判断是否成功实现点对点显示,最显而易见的方法就是看字体的显示效果,如果字体边缘显示模糊,说明没有实现全屏点对点显示,如果字体显示清晰,说明点对点完美实现。不过,字体模糊有时并不代表没有实现点对点,因为有时显示驱动和液晶电视存在一定的兼容性,此时并没有完全调校好液晶电视,液晶电视的画面效果处于非最佳状态。

手把手教你实现液晶电视全屏点对点

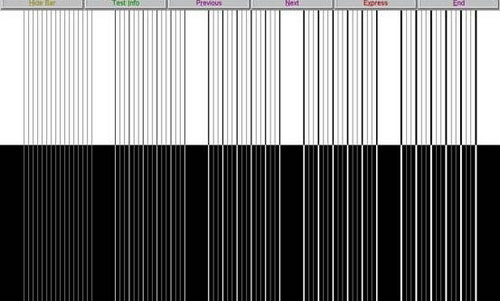

将每根线都调到清晰显示(图7)

  但大家可以借助Displaymate来进行检测并校正到最佳显示效果。该软件不仅能检测液晶电视是否实现点对点显示,还可以帮助采用VGA连接方式的用户调整合适的显示像素,做到真正的点对点。运行该软件后,点击“Sharpness and Resolution”按钮,里面有水平和垂直两个测试画面,将每根线都调到清晰显示,并调节像素让波纹消失,就说明实现了点对点显示(图7)。
