绝对专业级 科迪视/音频矩阵切换器评测试用

科迪音频矩阵切换器外观

    大连科迪作为国内非常领先的切换和传输产品供应商，其拥有着非常齐全的矩阵种类和型号，并且是国内规模最大的生产厂商之一。科迪旗下的信号切换和传输产品不但非常注重产品的技术质量，同时更注重内外兼修，紧跟时代发展的脚步，力求与世界级高水准相接轨。2009年，科迪完成了机箱工艺的全面改造，既带来了高新技术，更带来了全新的服务理念与成熟高效的项目解决方案。

    投影时代网非常有幸收到了大连科迪为我们提供的两款16x16路的矩阵切换器，包括一款视音频矩功切换器和一款YPbPr高清矩阵切换器。值得一提的是，这两款矩阵切换器产品均采用了先进的结构设计，并全部选用进口优质电子元器件，具有工艺先进、集成度高、组成随意灵活、工作稳定可靠、性价比高等特点。

    首先来看这款视音频矩阵切换器，该产品采用的是国内优质19英寸宽、3U高、9.5英寸深的标准机箱，系统的安装均为竖式前插板结构，易用安装、维护、扩容和升级。

科迪视音频矩阵切换器正面

    外观方面，这款产品的做工非常细腻，而且非常用心。它采用了竖向前插板式结构，机箱前面板通过旋转右侧按钮进行开启，方便用户进行安装、维护和扩容等事项。另外，机箱上下均为网孔结构的网盖，非常有利于系统散热。

科迪视音频矩阵切换器

科迪视音频矩阵切换器背部

科迪视音频矩阵切换器

科迪视音频矩阵切换器及控制面板

    下面要重点介绍的是它的控制面板，通过控制面板可以控制矩阵系统的任何一路的输入和输出，进行信号的调节。面板上面提供了有，PANEL LOCK键（也叫使能键），当该键指示灯点亮时控制面板可对矩阵进行切换操作；另一个按键是PROT键（也叫锁定键），当该按键指示灯点亮时当前输出信号通道被保护。此外还有用于选择信号输入、输出种类的信号按键和用于各种信号路数分层切换的切换模式选择区等等。整个控制面板不仅直观，操作起来也是非常简便。

科迪视音频矩阵切换器外观细节

    通过细节可以了解到，科迪的这款视音频矩阵切换器整体设计的确是非常用心和人性化，竖式前插板结构、可开启的前面板等设计，无论用户是想扩容还是维护，操作起来都是非常的方便。另外该产品的整体做工也是非常的细腻、精致，很好地体现出了科迪产品的专业级品质。

科迪视音频矩阵切换器细节部分

科迪视音频矩阵切换器门旋转钮（用于开启和关闭机箱前面板）

科迪视音频矩阵切换器门旋转钮内侧

科迪视音频矩阵切换器门旋转钮内侧

科迪视音频矩阵切换器前面板

科迪视音频矩阵切换器机身后部的接口

    机身的背部面板方面，这儿要为您要重点介绍的是它的电源接口和音频联接器。电源是采用了交流220V，并且电源接口下方内置保险丝盒，拉出来可以取出或者更换保险丝管，保险丝管的规格为3A；而音频联接器则是采用可插拔式三端压线端子，确保连接及运行的安全、可靠，对于平衡、不平衡信号均适用。

科迪YPbPr 高清矩阵切换器外外观

    科迪的这款YPbPr 高清矩阵系统和音频矩阵系统在外观方面除了背部接口之外，其它地方的差别基本不大。和那款音频矩阵产品一样，该机也是采用了国内优质的19英寸宽、3U高、9.5英寸深的标准机箱，系统的安装均为竖式前插板结构，机箱的上下均为网孔结构的网盖，非常有利于系统散热。包括产品的控制面板也是和音频矩阵没有什么太大区别。

科迪YPbPr 高清矩阵切换器正面

科迪YPbPr 高清矩阵切换器侧面

科迪YPbPr 高清矩阵切换器侧面

科迪YPbPr 高清矩阵切换器侧面

科迪YPbPr 高清矩阵切换器背部

    下面重点来看一下这款产品的背部面板，也就是接口部分。它的机箱左侧最上方是两个串口，用于连接控制面板，而串口的下面是电源接口。紧接着就是YPbPr 高清接口，它分别提供了一组R、G、B的输入和一组R、G、B输出。

    值得一提的是，这两款矩阵切换器品的主机均具备掉电记忆功能，保证断电后数据永不丢失。视频切换输入AC/DC恢复方式可选，电路采用贴片式的高集成度芯片，输出采用视频高速运放，确保图像信号质量，减小体积和串扰。

科迪YPbPr 高清矩阵切换器外观和控制面板

科迪视音频矩阵切换器拆解

    为了让网友对科迪这两款矩阵切换器产品有更进一步的了解，投影时代网还特别对这两款产品进行了简单的拆解，网友们可以简单了解一下产品的内部构造。

科迪视音频矩阵切换器内部构造

    通过拆解可以发现，这款视音频矩阵切换器内部包括双电源、两块音频板卡（一个输出、一个输入）以及一块交换控制核心板卡等有序的排列着，整个内部简单有序，让人一目了然，而且机身每个衔接处都结合的非常紧密，每个细节都做的近乎完美，让人不得不感叹科迪人的细腻与用心。

科迪视音频矩阵切换器内部构造

科迪视音频矩阵切换器内部构造

科迪视音频矩阵切换器采用网孔式设计的机身面板

科迪视音频矩阵切换器内部拆解

科迪视音频矩阵切换器拆解（二）

科迪视音频矩阵切换器内部拆解

科迪视音频矩阵切换器的板卡

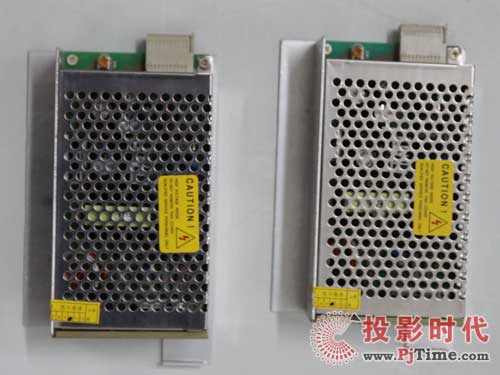

科迪视音频矩阵切换器的双电源

    由于这两款产品均3U机箱内的电源部分采用冗余式结构设计,每个机箱可以安装两个电源组件DA-PW,具有电源热备份功能。当其中一个电源组件发生故障时，另一个自动接入，保证系统运行的连续性，提高了系统的可靠性。

科迪YPbPr 高清矩阵切换器内部拆解

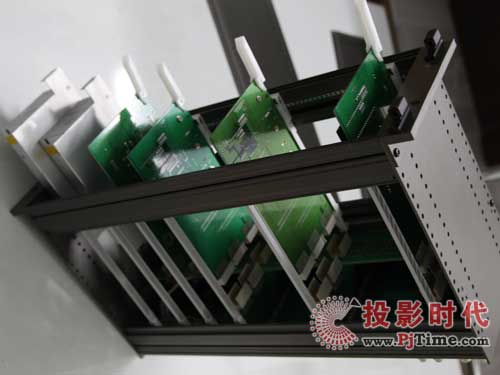

    再来看看这款YPbPr 高清矩阵切换器的内部情况，和音频矩阵产品一样，这款产品的内部设计也是非常简单合理，电源和板卡均有序的排列在机箱内部，并且它们均采用了插卡式，可以轻松地进行插拔，方便用户维护及扩容。

科迪YPbPr 高清矩阵内部拆解

科迪YPbPr 高清矩阵内部拆解

科迪YPbPr 高清矩阵切换器的双电源

    另外值得一提的还有，产品的电源采用了封装式，可以防止异物进入，对电源内部进行了有效保护。此外双电源的供电设计可以进行自动切换，能很好的保护矩阵的正常工作，应对突发事件，大大提高了设备的可靠性和安全系数。其实从这些小细节不难发现，科迪确实为消费者考虑的十分周到，尽最大努力消除用户的后顾之忧。

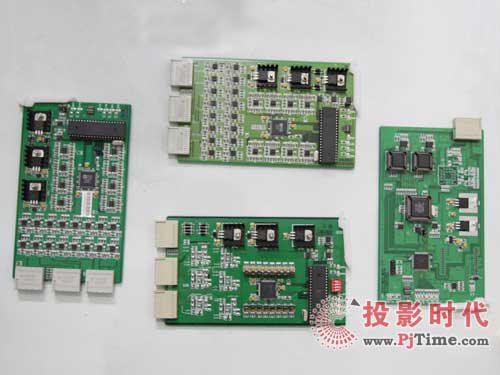

科迪YPbPr 高清矩阵切换器板卡

科迪视音频矩阵切换器色彩效果

科迪视音频矩阵切换器色彩表现

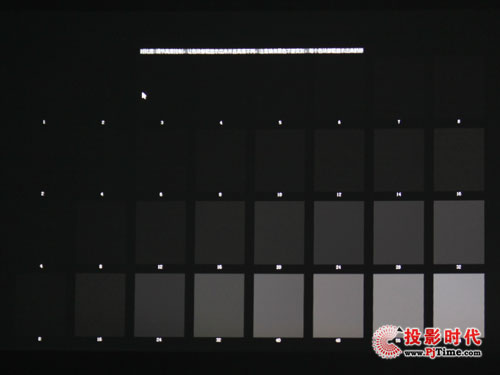

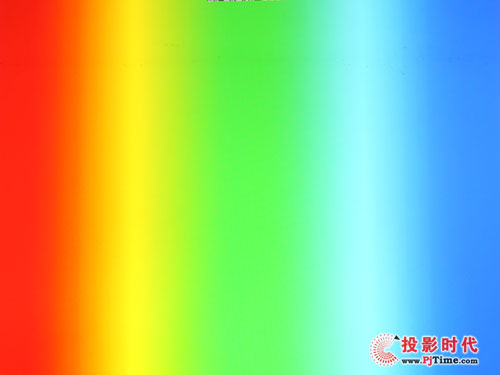

    在实际测试过程中，这款产品的黑白峰值表现是非常不错的，各方格之间的过渡非常柔和，能清楚的看到层次上的变化。另外，它的色彩过渡非常柔和平滑，没有出现断层和某种颜色比重过大的现象，能为用户呈现层次丰富的画面效果，满足用户的使用需求。

科迪视音频矩阵切换器黑白峰值表现

科迪视音频矩阵切换器色彩效果

科迪视音频矩阵切换器色彩效果

科迪视音频矩阵切换器色彩效果

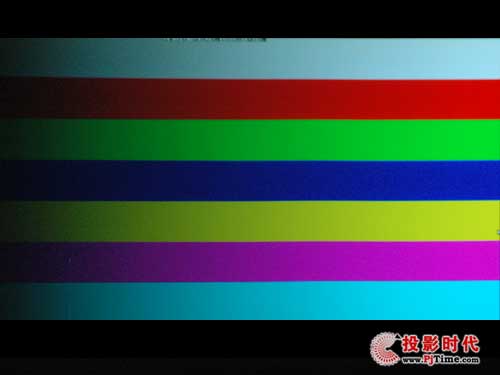

科迪YPbPr 高清矩阵切换器色彩表现

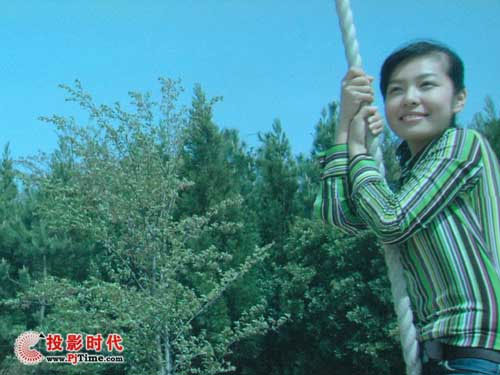

    通过测试发现，科迪的这款YPbPr 高清矩阵的黑白峰值表现较好且较稳定，色彩过度也比较平滑。无论是人物肤色还是一些画面的暗部场景都能得到很好地呈现。

科迪YPbPr 高清矩阵切换器黑白峰值

科迪YPbPr 高清矩阵切换器色彩表现

科迪YPbPr 高清矩阵切换器色彩表现

科迪YPbPr 高清矩阵切换器色彩表现

科迪YPbPr 高清矩阵切换器色彩表现

科迪视音频矩阵切换器画面效果

科迪视音频矩阵切换器效果

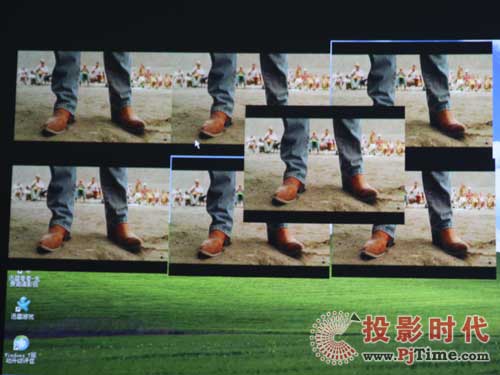

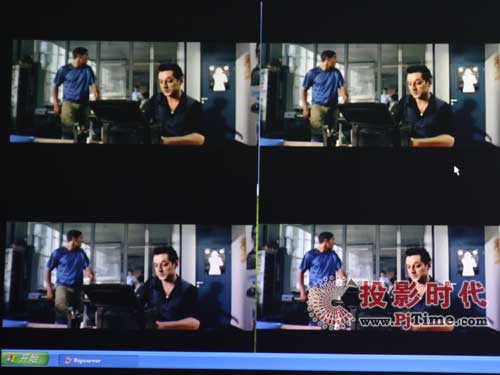

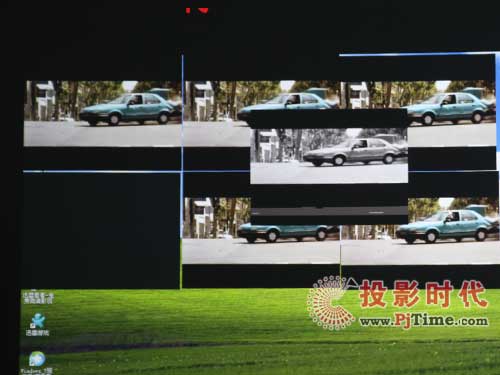

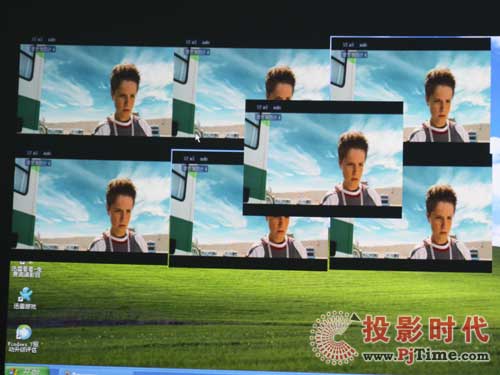

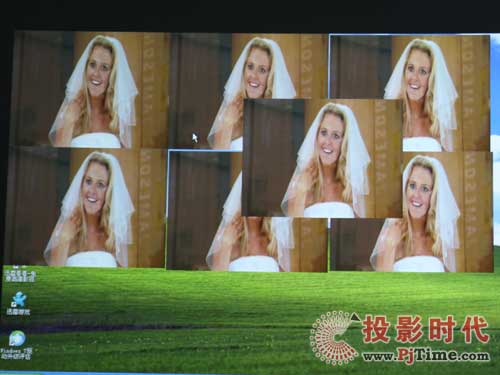

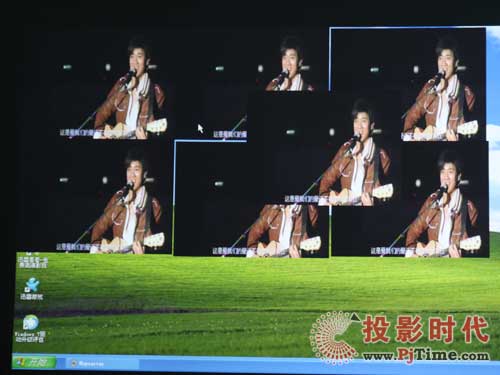

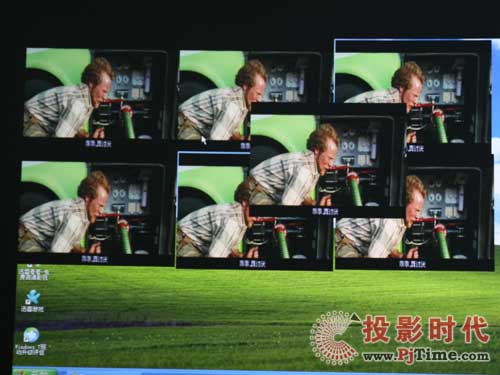

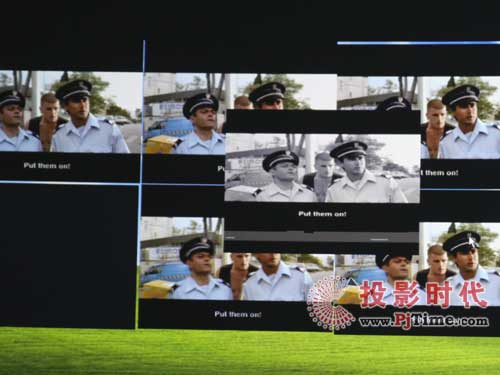

    最后我们还对科迪的这两款矩阵切换器产品进行了多画面切换测试，在这个过程当中我们发现，它们的切换速度较快，而且切换过程中画面能保持平稳状态，并没有闪烁或黑屏的现象出现。另外，通过矩阵切换器出来的画面，色彩柔和、画面层次丰富，能清晰真实的把画面呈现出来。

科迪视音频矩阵切换器效果截图

科迪视音频矩阵切换器效果截图

科迪视音频矩阵切换器效果截图

科迪视音频矩阵切换器效果截图

科迪视音频矩阵切换器效果截图

科迪视音频矩阵切换器效果截图

科迪YPbPr 高清矩阵切换器画面效果

截图

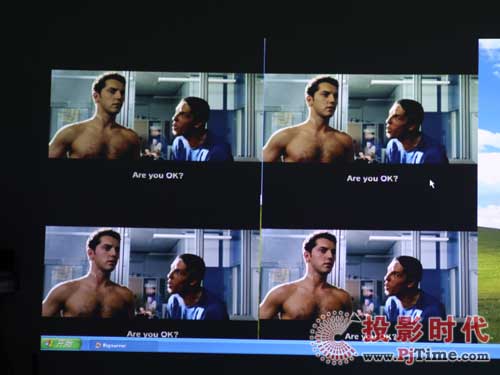

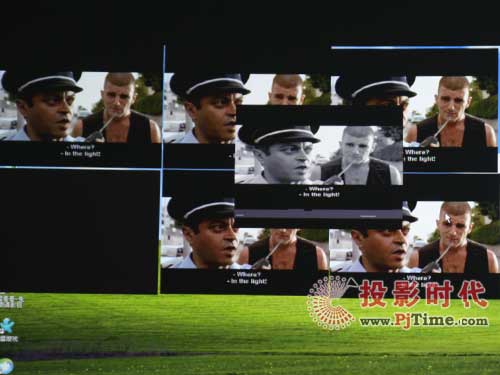

    这款YPbPr 高清矩阵在画面效果方面的表现也是非常值得称赞的。在实际的体验过程中我们发现，信号进行切换时，画面比较流畅、迅速，同时它的色彩还原性较好，能把影片的每个细节都清晰的呈现出来，并且能带给人丰富的画面层次，让整个画面效果得到完美的呈现。

科迪YPbPr 高清矩阵切换器效果截图

科迪YPbPr 高清矩阵切换器效果截图

科迪YPbPr 高清矩阵切换器效果截图

科迪YPbPr 高清矩阵切换器效果截图

科迪YPbPr 高清矩阵切换器效果截图

评测总结：

    到此为止，我们对科迪的这两款矩阵切换器产品的评测试用就告一段落了。在整个体验过程当中，这两款产品给所有评测人员都留下了极深的印象。无论是从产品的外观设计、产品做工以及性能等各个方面都表现的让人十分满意。

    整体来看，科迪的这两款矩阵切换器产品在外观方面的做工非常细腻，而且整体设计也是非常用心，能给人留下深刻的印象。而且，科迪的这两款产品全部采用插板式结构，该结构基于真正模块化设计，所有的有源组件都设计为相对独立的模块。而所有的有源模块，包括信号传输、控制和电源部分的每一个模块，都设计为可插拔的电路板，按照系统架构设计，规则地分布在系统机箱的各个插槽内，同时支持热插拔（带电插拔），当出现故障时只要通过插拔相应的故障模块电路板，即可完全解决。让用户可以实时的对所有控制件和电源进行现场维护，从另一方面也保证了系统的运行质量。
