宝利通视频会议视频输出无信号时如何处理

    宝利通VSX系列视频会议系统终端设备在安装调试的过程中经常会出现这样的问题——视频信号无法显示。

    很多直接用户甚至是经销商和系统集成商对这个问题的处理感觉非常的棘手，一般的开始检查完显示设备（投影机、等离子、液晶电视）的信号输入是否正常。比如说显示设备的电源有无开启；显示设备的信号切换INPUT有无切换到当前视频会议信号相对应的模式（一般为S-video或者VGA模式）。

    接下来，检查一下我们的宝利通视频会议视频信号输出OUTPUT线有没有连接安装到位，一般的有VGA线和S端子线两种输出方式。在宝利通主机背板处输出接口输出到显示设备的输入接口处，一般使用宝利通原装的视频信号连接线。我们要确保这根线的信号是畅通的。这样才会减少在视频会议安装过程中产生的不必要的麻烦。如果是宝利通集成商在视频会议配合装修这样的过程中我们提前布置视频信号线，我们需要制作VGA和S端子的接头。

    上海龙均电子公司在此整理出S端子和VGA的线序，有助于集成商在施工布线中用的着。

    S-VIDEO即S端子的线序：

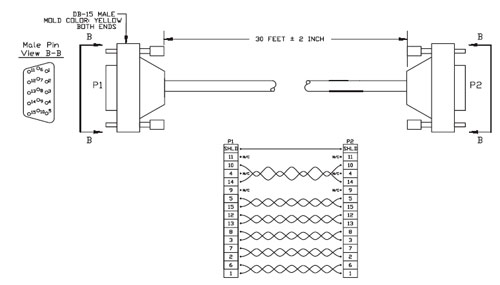

    VGA即HD15的线序：

    当我们通过排除等方法确定了视频信号连接以及显示设备均处于正常，而且宝利通视频会议终端在开机通电的情况下还是没有视频信号输出的话。我们接下来需要在宝利通音视频输出接口上找问题了。

    不管是宝利通的VSX5000还是VSX6000以及VSX7000S，我们发现终端设备的背面有很多个音频和视频输入输出接口。这个时候我们如何确保我们连接的视频输出接口是正确的呢。宝利通一般有2路输出，拿VSX7000S为例来说。背板有S端子和VGA输出。我们可以选择S端子为主输出也可以让VGA作为主输出。当然了，这个必须等调出视频信号后到系统内部去做设置处理了。

    假如我们这个时候用的是宝利通S端子作为主输出，在所有连接以及显示设备都正常的情况下还是没有视频信号输出我们可以断定是因为系统里默认了VGA信号接口作为宝利通视频信号主输出了，并且系统内第二路视频输出没有开启，所以发生这样的情况。这个时候我们提供了一个简单的方法，通过使用宝利通遥控器进行操作。（这是宝利通小秘密哦）对宝利通系统集成商一般很有用处哦。操作方式（注意了）：先把机器关了，然后拿着遥控器对着视频会议主机按着宝利通遥控器左下角的“井”号键开机，直到听到启动背景声音以及显示设备出现画面为止。

    同样，当宝利通视频输出连接的是VGA线作为宝利通视频会议主输出，而显示设备没有显示时候，有可能是系统默认了S端子作为宝利通视频主输出了。我们需要做的是关闭宝利通视频会议主机，按着遥控器上的“*”米号键开机直到出现声音和图像。

    当然进入系统后，如果想使用双显功能，或者您的宝利通设备拥有双显功能，并且拥有2台显示设备的情况下，我们可以同时打开这两路视频信号的输出功能。方法是：利用宝利通遥控器在主菜单位置进入系统——管理设置——监视器——监视器2打开（S-VIDEO或者VGA）。这样便完成了双显的设置。
