2010年度大屏幕拼接行业总结及趋势展望

潜力无限 LED光源DLP拼接墙

潜力无限 LED光源DLP背投拼接墙

    LED光源DLP投影拼接墙的出现被认为是DLP产品免被液晶拼接墙产品渠道的“革命性”进步。2010年，在液晶拼接的强势冲击下，传统的背投拼接遇到了极大的挑战。针对液晶技术来时凶猛的竞争，LED光源成为DLP拼接产业必须把握的希望。

    其实早在几年前就有许多实力派拼接厂商就开始研发LED光源产品，并在2009年11月份举办的InfoComm China展上，采用LED光源的DLP拼接产品正式亮相，到2010年LED光源成为各大主流拼接厂商力推的产品，LED光源在DLP拼接市场已经实现了从进入到主导的完美转变。

巨洋VLED系列拼接产品

    采用LED光源之后，DLP拼接墙将告别不断更换灯泡的成本劣势，同时在色彩、对比度、维护成本等性能方面也会拥有巨大的进步。LED光源将使DLP技术在保持接缝方面绝对优势的同时，弥补所有显著的缺陷。更重要的是，在经过了多年的发展之后，LED光源已经完全打破了亮度的瓶颈，实现了600-1000流明的显示亮度，完全能够满足室内用户的使用需求，这也是拼接厂商纷纷看好并推出采用LED光源DLP拼接产品的关键因素。

    所以在2010年，包括像威创、GQY、三菱、中电视讯、巨洋、巴可等主流厂商都先后推出了LED背投拼接产品以及各细分行业的解决方案。比如像巨洋推出的VLED系列拼接单元，在采用了LED光源的基础上还加入了许多巨洋独有的专利技术，包括超宽色域动态色彩返真技术、气密防尘设计、一机双芯技术、双电源备份设计、以及智能色温侦测校正技术等，进一步提升了光机的稳定性、可靠性和色彩表现力。

威创1080P全高清LED拼接单元

    另外威创也推出了不同分辨率的LED拼接单元，包括像XGA的产品、1080P全高清的LED拼接单元等等，据威创工作人员向投影时代网介绍，目前LED光源系列产品已成熟商用，应用到包括广电、交通、能源等多个行业数十个工程项目中，如山西省公路局大屏拼接显示系统、天津碱厂煤气化监控中心等，有力地推动了行业的发展。

    从目前市面上的LED光源DLP拼接产品来看，不但产品已经趋于多元化发展，而且LED光源产品的队伍已经越来越壮大，并成为各大拼接厂商都力推的产品。

    LED光源产品的大规模应用将为大屏产业注入崭新的活力。此外，LED作为一种新兴的技术，国内的技术可与世界先进水平相媲美，因此可以大量的国产，这也进一步摆脱了国内投影光源一项受制于国外巨头的产业瓶颈，未来必定会成为传统DLP拼墙的生力军。

大屏拼接市场将继续多元化发展之路

    中国大屏幕拼接市场已有十余年发展历史，得益于近几年国家对能源、交通等基础设施的大规划投入以及2008年奥运会、2009年全运会、2010年世博和亚运会等诸多大型赛事的拉动之下，让人们有理由坐下来享受各种赛事的同时，也体味大屏幕拼接显示系统给都市生活带来的视听新感觉，全面带动了大屏幕拼接系统的应用与普及。

    目前，大屏幕拼接墙领域主要有三大技术，分别是DLP（基于德州仪器的数字光处理）技术、LCD（液晶）技术和PDP（等离子）技术。在国内拼接系统市场快速发展的背景下，不同技术类型之间的竞争关系也在愈演愈烈。

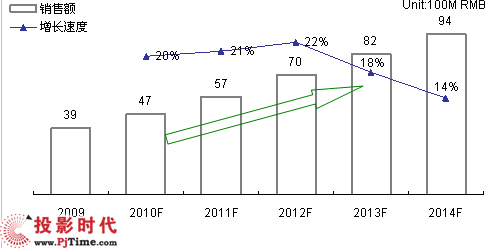

    数据来源：AVC咨询

    其中，由于LCD拼接凭借着其有超轻、超薄、长寿命、低维护成本、低功耗、无辐射、高清晰、节能环保、简便美观等诸多特点被各大厂商看好，并迅速抢占市场。特别是近几年来，在三星SDI主导的6.7mm的DID拼接出现之后，更多的厂商开始进入液晶拼接领域。

    这其中不乏三星、夏普、LG这种上下游资源健全的全产业链参与者，以及三菱、飞利浦、NEC、优派等世界五百强企业，威创、GQY、巨洋等国内传统DLP拼接市场巨头，长虹、TCL等传统彩电企业，以及为数众多的中小型专业企业，在拼接市场掀起了一股超窄边拼接热潮。

    作为拼接市场最传统的拼接技术类型之一——DLP拼接产品近两年市场占有率维持80%左右，并保持每年20%—25%左右的增长速度。虽然受到液晶拼接的强烈冲击，但DLP拼接抓住了LED光源这根救命稻草，让其重新有了有力的竞争筹码，继续领跑拼接市场。

    另外PDP等离子拼接也借助其不可替代的诸多特点在许多细分行业得到了很好地应用。随着大屏幕拼接系统在诸多领域的监控指挥/调度、公共显示等应用方面发挥出越来越大的价值，以及国家信息化、新型工业化建设和管理应用水平的不断提高，未来大屏幕拼接市场将继续保持稳定增长态势，预计2010-2014年市场规模复合增长率达到19%。

    从未来趋势看，随着交通、能源、政府国防、银行、证券、广告等众多行业客户对终端显示设备的要求不断提高，各个行业在清晰度、拼接缝、亮度、对比度、尺寸等各个方面的需求也将有侧重点，为了迎合市场的这种发展需求，拼接厂商必将会推出各种更加细化的产品。所以Pjtime认为在短时间内，DLP、LCD、PDP拼接三分天下的局面在近年内将不会改变，继续朝着多元化的方向发展。

液晶拼接，价格战继续升级

    近两年来，液晶拼接的发展异常迅猛，液晶拼接的队伍迅速壮大，不但有众多中小型专业企业在做液晶拼接，同时像传统的彩电企业长虹、TCL等也在迅速渗透这一领域，更甚至还包括三菱、飞利浦、优派这样的世界五百强企业以及三星、夏普等上游厂商都在抢食液晶拼接这一块大蛋糕。

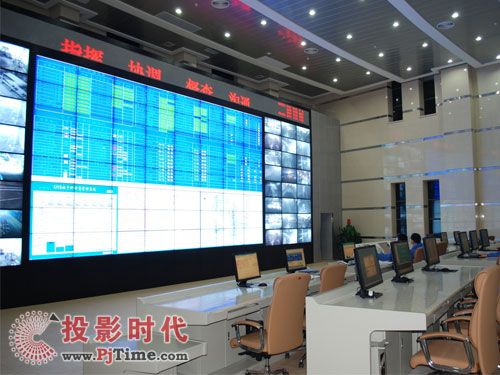

液晶拼接墙案例效果图

    归根结底，导致大中小企业都来抢食的原因主要是由于，液晶拼接产品和传统DLP拼接墙产品比较具有入门门槛更低、市场应用范围更宽高、从低端市场应用开始普及、上游资源不单一的四大特点。而这样的特点也更决定了液晶拼接市场未来依旧将面临不可避免的价格战。

    其实，早在2009年的时候，液晶拼接市场的价格战就已经显现出来。其实导致价格战的主要原因，首先是面板的来源不同、面向的应用市场不同，再有就是产品品质自身的差异等造成。

    时至2010年，伴随着液晶拼接市场的高速发展，吸引了更多的国际显示巨头，比如像LG、松下甚至是通用电气都在加紧渗透这一领域，使得国内大屏幕拼接市场的竞争再次升级，与此同时也导致了液晶拼接单元产品在价格上不可避免的混乱现象。

    其实在提升自身市场竞争力上，不同的厂商也选择不同的方式。比如像产品品质竞争、附加值竞争等等，重要的是这些竞争手段相从产业的发展角度来看都是要优于价格竞争的，当然这是对于产业当中的强者而言的。对于那些市场的弱者，价格竞争是他们唯一的选择，因为往往不具有产品品质和附加值竞争的实力。

    整体来看，液晶拼接墙市场从业品牌来源复杂的本质是液晶拼接产品入门门槛低。复杂的品牌来源和较低的入门门槛都决定了必然有一部分企业没有实力进行“产品品质和附加值”的竞争。当这类企业和三星等大型品牌厂商遭遇的时候，价格竞争就变的不可避免，并且在短时间内还会继续升级。

嵌入式拼接方式为大势所趋

    目前，大屏幕拼接系统已广泛应用于展览会馆、运动场馆、新闻中心、电视台演播厅、气象台、火车站、机场、娱乐广场、军队作战指挥中心、交通指挥系统、公安110指挥系统、电力调度、防汛调度、购物中心、银行、户外广告等领域。

    就像中国电子视像行业协会大屏幕投影显示分会秘书长赵汉鼎先生说过的一样，“拼接墙不是可有可无的，而是可以大大地提高工作效率。”这也正是用户纷纷选择大屏幕拼接产品的关键所在。提到大屏幕拼接系统，必须得有图像处理器，把信号分配给不同的显示单元。就目前来看，市面上比较常见的以及常使用的拼接方式，一个是PCI插卡式，一个是大屏幕拼接器。

    其中，PCI插卡式拼接是利用一块多屏拼接卡，先将一个完整的视频图像分割成MХN个子视频信号，再将这些子视频信号分别传送给拼接幕墙上的各个对应单元，实现大屏幕显示的目的。它的缺点是，由于工控机的计算能力有限，目前一台性能最好的工控机也只能实现4Х4的拼接，限制了拼接的单元数。

    而大屏幕拼接器其主要功能是将一个完整的图像信号划分成N块后分配给N个视频显示单元（如背投单元），完成用多个普通视频单元组成一个大屏幕。这种拼接控制器实现方法各异，它可以采用嵌入式，也可以采用插卡式，或者两种均有。但缺点也很明显，比如一旦其中某一路发生故障时，很难检修。

    但是随着大屏幕拼接技术的发展越来越快，也为了降低用户的使用成本，拼接厂商逐渐开发出了嵌入式拼接墙。这种拼接的工作原理是，各个拼接单元拥有独立的视频处理模块，通过矩阵将完整的信号输送到各个单元，并各自进行视频处理，分割出自己应该显示的那一部分，并将这一部分信号放大后显示，实现大屏幕拼接显示的目的。

    特别是液晶拼接墙，是由多个液晶拼接显示单元拼接而成，由于单元之间存在着差异，因此为了确保单元色彩、几何等的一致性显示十分重要。而这种嵌入式拼接可以将每个单元作为独立的拼接处理系统，输入一个完整的信号和控制信号，由各单元独自处理，这样可以保证各个单元体所要处理的信号量较小，充分保证图像的清晰度与视频的流畅。同时嵌入式拼接处理器的体积非常小，结构紧凑，受到厂商们的青睐。

最真实的视觉体验 3D引入大屏幕拼接行业

    2010年被认为是3D的元年，自从2010年年初的一部3D电影《阿凡达》上映以来， 3D已经进入产业爆发阶段，从3D游戏、3D电影等内容，到3D电视、3D相机、3D摄像机等硬件产品，整个产业链已经完善。另外，从人类对视觉享受的追求来看，更具震撼力、效果更加真实的3D立体显示确实是未来显示技术的发展趋势，这一点也是毋庸置疑的。

GQY首创3D大屏拼接显示系统

    就目前来看，民用3D市场已经火爆，包括像3D显示器、3D电视、3D投影等等已经是市面上极为常见的3D设备了。但是在专业显示领域，由于其应用环境的限制，3D设备虽然没有像民用市场那么火爆，但也有不少厂商对3D表示了兴趣，并推出了3D专业显示产品，包括像3D投影幕、3D图像处理产品、3D软件等等，就连应用越来越广泛的大屏幕拼接墙也搭上了3D这趟列车。

    就在今年7月22日，在北京人民大会堂宁波GQY全球率先推出“高清立体拼接屏系统”（3D拼接屏）。该系统采用一体化双机芯专利技术及偏振光立体成像原理，配合独特图像处理系统，实现三维立体效果。3D拼接屏系统具有极高分辨率，支持各类3D高清信号源，可完成任意规模的3D拼接屏组合。GQY高清立体网络摄像机可完成立体高清图像的采集，可以利用有线光纤网络和无线宽带传输链路进行远距离传输。

    无独有偶，在香港举办的2010年InfoComm Asia展会上，威创高调展示了他们的3D拼接墙产品。据威创市场部高级经理谭安琳女士表示，3D在大众以及娱乐市场，是一个很热门的概念，而且从这个技术本身来讲，未来是一定会走的很快。”威创也在第一时间推出了3D的拼接墙产品，并在香港专业视听展上进行现场展示，得到了现场参观者的一致关注。

    大屏幕拼接产业历来新技术新趋势均有外资巨头企业主导，国内厂商相继推出全球性趋势产品，充分表明了国内拼接墙产业日趋成熟和强大。随着未来整个3D产业链的不断发展，3D必将在大屏幕拼接墙领域有所发展。

迎合市场趋势高清大屏幕拼接时代将全面来临

    迎合市场趋势 高清大屏幕拼接时代将全面来临

    高清的全面爆发，带动了整个高清产业链的快速发展。随着国家信息化改革的不断深入以及广电技术不断的进步，数字高清电视及高清技术不断进步，高清远程会议系统毅然崛起，带动高清大屏幕显示系统在内的众多行业每年以超过20%的增长率迅速占领专业视频市场，高清数字时代必然成为未来大屏幕显示系统的发展趋势。

威创1080P全高清拼接墙

    特别是在11月份香港举办的香港视听展上，不少厂商都展示了他们的高清大屏产品，其中最为值得一提的就是威创。威创于此次展会上推出了1080P全高清分辨率的拼接单元，该产品采用16：9的显示模式，更符合视频和图像画面的显示；分辨率提升至1920x1080，高清显示使画面更逼真清晰；色域宽广，使画面颜色丰富鲜艳，带来完善的画面效果。此外，1＋1冗余电源、双信号备份等功能，使系统运行更稳定、可靠。

    除了显示单元之外，2010年国内著名的大屏幕拼接和融合处理器厂商创凯电子不但推出了全系列了的高清图形图像处理器产品，还在全国20个重点城市开展了以“舞动3D，点亮高清”为主题的巡回展示会。

    比如像融合图像控制器方面，创凯电子推出的CK4M-H2系列就是全数字高清弧形融合图像控制器产品，它主要是针对纯数字高清信号推出的新型高端图像处理设备。整机无缝接入HDMI（带HDCP）输入，并且支持Dual  Link DVI接口输入。输出通道为全通道的1080P高清信号，输入信号支持3450×1080/60Hz的无损实时高清信号，并支持多路高清信号的同时开窗显示，无延时，无撕裂，依靠纯硬件的架构优势，打破了软边融合的种种局限性。

    除此之外，专业图像处理专家——博睿科技也展示了高分辨率产品，其中拼接处理器采用大规模FPGA 阵列式组合处理构架，全硬件设计，支持多种视频输入模式，支持包括4096x1536、3072x2304 在内的多种超高分辨率信号，支持用户自定义信号模式，支持 1080P 高清数字视频。另外升级后的第二代融合处理器具有强大的处理能力，可支持2048*1200高分辨率图像融合。

    在国内娱乐应用和商用视频应用市场，高清晰度必然能够带来更为出色的画面效果体验。特别是工程监控和调度指挥市场，伴随着监控行业高清和全高清摄像以及信号传输技术的成熟，更多的高分辨率信号源不断在崭新的工程和升级工程中出现，边缘融合处理器、拼接墙处理器、以至于拼接单元支持全高清已经成为一大主流趋势。

绿色环保 液晶拼接墙未来将全面转向LED背光源

    当前全球能源短缺的忧虑再度升高的背景下，节约能源是我们未来面临的重要的问题，在照明领域，LED发光产品的应用正吸引着世人的目光，LED作为一种新型的绿色光源产品，必然是未来发展的趋势，二十一世纪将进入以LED为代表的新型照明光源时代。

    而在显示领域，LED背光源已经率先在电视领域得到了一定的普及，特别是随着平板电视能将标准的实施，在平板电视领域，一场能耗“淘汰赛”早已上演。而LED背光源凭借无汞绿色环保、区域动态控制背光源、低碳节能等诸多特点，在显示领域得到了广泛应用。

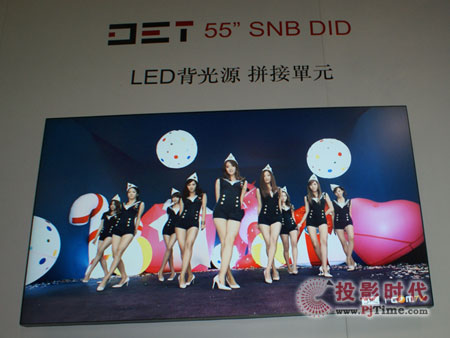

DET和三星共同开发的55寸LED背光源拼接单元

    随着LED背光源技术的不断发展，除了民用显示领域之外，厂商们经过不断研发已经把LED背光源引入到了商务领域，比如像三星。三星在2010年就推出了采用LED背光源的产品，包括商用显示器、窄边拼接产品等等。

    不但如此，三星在未来还将继续推出LED背光源的液晶拼接单元，包括46寸和55寸。由于采用了全新的LED背光源，使它的屏体厚度仅为2.6cm，这样的纤薄机身是采用传统光源的拼接单元所无法比拟的。

    对LED背光源感兴趣的厂商不仅仅只有三星，三星只是一个典型的代表。将绿色理念作为企业的竞争力之一，更作为企业生存发展的根本理念，已经成为大屏幕企业实践企业社会责任、履行企业地球公民义务的重要方式。

    LED背光源凭借无汞绿色环保、区域动态控制背光源、低碳节能、超薄流线外观、高色彩还原性的逼真显示等优点，极大地推动了LED背光源的发展。相信在厂商们的推动之下，超薄、节能环保、高色彩品质的LED背光源，必将成为商用大屏显示下一个强劲的发展趋势。

图形处理器将全面转向网络化、模块化、智能化

图形处理器将全面转向模块化、高清化发展

    大屏显示市场目前正在朝着高清化、网络化、模块化的趋势发展，特别是高清化的趋势非常明显，有业内人士表示，在未来2到3年的时间里，高清化无论是从采集端、传输端、处理器等方面都将实现高清化。

    说到高清，最具代表性的企业要提到创凯电子了。创凯作为图形图像处理行业的领先企业，率先推出了全线的高清处理产品，包括像拼接处理器、融合处理器、立体信号处理等等产品，特别是创凯电子全新推出的下一代处理器产品——CK5系列，它是根据大屏显示市场发展的趋势以及技术上遇到的瓶颈而推出的新一代全数字高清拼接控制器产品。它单机内置72x72高清矩阵、采用CBDIII代技术处理，简单的级联方式特别适合40块以上屏幕拼接的超大拼接墙使用。

创凯全新推出的CK5系列产品

    为了加强高清在业内的发展，创凯电子还在全国20多个重点城市举行了高清巡展，并专门成立了高清片源制作部，可根据客户的需求定制大分辨率的片源，不但能更好地为客户服务，同时对于高清在图形图像处理行业的发展也起到了很大的作用。

    而在模块化方面，包括博睿、凯新创达等在内的厂商都在推模块化的产品，这些处理器产品的输入输出的模块都可以实现热插拔，并且可以根据客户的使用需求进行随意扩展，具有更高的灵活性以及成本可控制性，使用起来也更会方便，也正是基于这些特点，使得许多企业都在朝着模块化的方向发展。

大屏幕市场将迎来品牌主导时代

    大屏拼接行业作为一个专业度很强，市场范围相对较小，单体项目差异很大的产业，一直以来都有着一种“不透明”的感觉。无论是产品技术、各企业营运水平、产业趋势都存在于行业深处，但是近两年来随着行业的发展越来越快、竞争越来越激烈的局面下，大屏幕拼接行业发生了根本性的变化。

    自08年底，国内著名大屏拼接厂商彩讯成功在深交所三板“新三板”挂牌上市以来，带动了大屏厂商进入资本市场并走向公众企业透明经营的序幕。继彩讯之后，国内大屏幕拼接领先厂商威创于2009年底成功登陆深交所中小企业版，2010年5月另一家大屏产业巨头，宁波GQY成功在深圳创业板挂牌上市，将大屏企业进入资本市场的趁势推向一个新的高度。

GQY正式挂牌上市

    在竞争日益激烈的大屏幕拼接，这些大屏幕企业纷纷选择挂牌上市进入资本市场的原因也就不难理解了。扩大产能、酝酿自己的增产计划等等都成为企业们考虑的重点。据投影时代网了解，自07年开始威创就已经处于满负荷的生产状态，产能限制已经是威创市场份额和市场规模持续提升的最大障碍。

    其实威创的问题，许多大屏幕厂商都同样存在。所以可以看到近几年来，包括像威创、GQY、彩讯在内的大屏幕行业内非常领先的几家厂商都选择了上市，为提升自身竞争力。与此同时，一系列IT产业、家电产业的巨头品牌纷纷借助液晶拼接的兴起进入大屏行业，包括飞利浦、LG等甚至连通用电气这样的巨头企业都在加紧渗透这一领域，可以说让大屏幕拼接行业进入了一个以品牌实力主导的市场。

    随着大屏幕拼接市场的快速发展，更多的国际显示巨头的进入，彩讯、威创、GQY等大屏幕厂商的相继上市，未来国内大屏幕拼视频拼接墙必将进入一下品牌主导的时代。品牌力量正在成为更多的厂商在技术实力、服务能力之外获得市场溢价和竞争优势的重要方面。

液晶拼接产业进入品牌淘汰期

    近两年来，液晶拼接的增长速度无疑是整个大屏幕市场当中最快的，这不仅得益于液晶拼接产品技术的快速进步，同时跟液晶拼接的门槛较低、品牌号召力大也是分不开的。

    自三星推出拼缝仅为6.7mm的超窄边DID面板以来，能够在更大范围内满足客户的使用需求，而受到市场的广泛青睐，同时也得到了更多大中小企业的支持。这其中包括许多专业从事液晶拼接的企业，也包括大屏幕拼接市场的传统强者，例如威创、巨洋、GQY等企业也开始推出自己的液晶拼接产品。

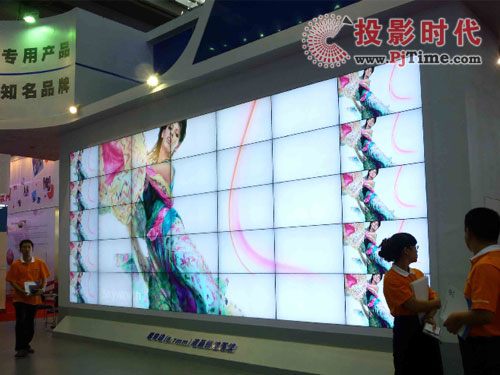

超窄边拼接

    当然除了这些大屏幕市场传统的强势品牌以外，还有许多国际专业显示厂商，包括像NEC、唯瑞、奇菱等品牌的加盟，再加上创维、长虹、TCL等本土彩电企业以及响石、安立信等本土安防巨头的进一步发力，使得液晶拼接市场的队伍迅速壮大，品牌格局也发生着微妙的变化。

    至此，液晶与传统DLP背投拼接最大的不同已经显现，液晶拼接产业最大的特点就在于“品牌概念”随着这些国内、国际一些巨头品牌的发力，他们将成为市场的竞争实力之一。因为这些企业能给人更多的可信度，并容易让人联想到非常优秀的产品、出色的售后服务，这是数十年品牌文化积淀形成的历史遗产。

    液晶拼接产品的“明星效应”已经成为液晶拼接墙产品赢得客户青睐的重要原因。大屏拼接市场是一个非常具有技术色彩的产业。客户在产品选择的时候非常愿意尊崇技术前沿、大型品牌的号召力。这无疑给许多中小型企业造成巨大的影响，在竞争日益激烈的液晶拼接市场，未来也必将进入一下品牌淘汰期。
