小Nan碎碎念：Touch的秘密 浅谈触摸屏原理

    电阻式触摸屏

电阻式触摸屏 工作原理

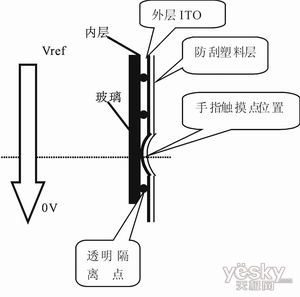

    电阻式触摸屏是一种传感器，它将矩形区域中触摸点(X,Y)的物理位置转换为代表X坐标和Y坐标的电压。很多LCD模块都采用了电阻式触摸屏，这种屏幕可以用四线、五线、七线或八线来产生屏幕偏置电压，同时读回触摸点的电压。电阻式触摸屏基本上是薄膜加上玻璃的结构，薄膜和玻璃相邻的一面上均涂有ITO(纳米铟锡金属氧化物)涂层，ITO具有很好的导电性和透明性。当触摸操作时，薄膜下层的ITO会接触到玻璃上层的ITO，经由感应器传出相应的电信号，经过转换电路送到处理器，通过运算转化为屏幕上的X、Y值，而完成点选的动作，并呈现在屏幕上。

    性能特点

    ① 它们都是一种对外界完全隔离的工作环境，不怕灰尘、水汽和油污

    ②可以用任何物体来触摸，可以用来写字画画，这是它们比较大的优势

    ③电阻触摸屏的精度只取决于A/D转换的精度，因此都能轻松达到4096*4096• 比较而言，五线电阻比四线电阻在保证分辨率精度上还要优越，但是成本代价大，因此售价非常高。

    四线电阻屏

    四线电阻模拟量技术的两层透明金属层工作时每层均增加5V恒定电压：一个竖直方向，一个水平方向。总共需四根电缆。 　　特点：高解析度，高速传输反应。表面硬度处理，减少擦伤、刮伤及防化学处理。具有光面及雾面处理。一次校正，稳定性高，永不漂移。

    五线电阻屏

    五线电阻技术触摸屏的基层把两个方向的电压场通过精密电阻网络都加在玻璃的导电工作面上，我们可以简单的理解为两个方向的电压场分时工作加在同一工作面上，而外层镍金导电层只仅仅用来当作纯导体，有触摸后分时检测内层ITO接触点X轴和Y轴电压值的方法测得触摸点的位置。五线电阻触摸屏内层ITO需四条引线，外层只作导体仅仅一条，触摸屏得引出线共有5条。特点：解析度高，高速传输反应。表面硬度高，减少擦伤、刮伤及防化学处理。同点接触3000万次尚可使用。导电玻璃为基材的介质。 一次校正，稳定性高，永不漂移。五线电阻触摸屏有高价位和对环境要求高的缺点。

    电阻屏的局限

    不管是四线电阻触摸屏还是五线电阻触摸屏,它们都是一种对外界完全隔离的工作环境，不怕灰尘和水汽，它可以用任何物体来触摸，可以用来写字画画，比较适合工业控制领域及办公室内有限人的使用。电阻触摸屏共同的缺点是因为复合薄膜的外层采用塑胶材料，不知道的人太用力或使用锐器触摸可能划伤整个触摸屏而导致报废。不过在限度之内，划伤只会伤及外导电层，外导电层的划伤对于五线电阻触摸屏来说没有关系,而对四线电阻触摸屏来说是致命的。
