TAIDEN 瑰宝（GreatPRO™）系列数字会议系统

系统特色



    专门为国家议会、首脑会议、市政会议、常委会议等高端会议而设计

    基于全球首创的CongressMatrix™会议矩阵技术，内置n×8音频矩阵处理器，实现8通道分组输出功能

    全球首创基于嵌入式系统的多媒体会议终端，永不中病毒，安全可靠。会议单元配备7"/10"高分辨率LCD触模

    屏，并内置300万像素摄像头，可实现交互式会议控制管理（发言、表决、同传），内部视频对话，多种视频服务，无纸化办公、会议支持和会议服务等功能（HCS-8307、HCS-8318系列多媒体会议终端）

    超强指向性麦克风阵列技术，实现隐藏式话筒（HCS-8310、HCS-8315系列会议单元）

    会议单元可配备一体化环保会议铭牌，配合专用的铭牌制作软件，实现快速、环保、不眩眼的会场桌牌显示系统

    （HCS-8307、HCS-8310、HCS-8318系列会议单元）

    多种方式的会议室合并/分拆功能

    可配备多通道的音频输入或输出设备，使得系统的扩展更加灵活

    “环形手拉手”连接，系统更可靠

    支持48 kHz音频采样频率，64通道频率响应均可达30 Hz-20 kHz

    会议单元低功耗设计

    支持CobraNet协议，实现与周边设备的数字化无损音质连接

    会议主机具有光纤接口，使得远距离的会议室合并成为现实

    会议主机和扩展主机之间的连接采用光纤和CAT5线缆双备份

    系统电源可通过中控系统进行集中控制管理

    系统可接入其它电容麦克风或动圈麦克风，为用户提供更多选择

    会议主机具有USB接口，易于存储各种设置数据，便于管理

    完全兼容TAIDEN HCS-4100/20全数字会议系统



系统综述

    TAIDEN HCS-8300 GreatPRO（瑰宝）系列数字会议系统是深圳台电公司多年深入研究会议系统技术的成果结晶，是专门为高端会议（如国家议会，首脑会议，市政会议，常委会议等）而设计的会议系统。该会议系统基于台电公司全球首创的CongressMatrix™会议矩阵技术，在会议系统主机中内置n×8音频矩阵处理器（其中n为系统中连接的话筒数量），可连接多路独立的扩声系统（最多8路），实现 ”N-1” 功能，从而有效提高会场的传声增益而不会发生啸叫。

    独创的多媒体会议（mMediaCongress™）终端，会议单元配备7"/10"高分辨率LCD触模屏，并内置300万像素摄像头，可实现功能强大的会议控制管理（发言、同传、表决），多种视频服务，无纸化办公、会议支持和会议服务等功能；超强指向性麦克风阵列技术，实现隐藏式话筒。

    系统中会议单元之间采用“环形手拉手”连接技术，安装简单而又实现了连接双备份功能。系统支持48 kHz音频采样频率，64通道均频率响应均可达30 Hz-20 kHz。

    此外，GreatPRO系列数字会议系统具有TAIDEN HCS-4100全数字会议系统的全部功能，并与之完全兼容。



CongressMatrix会议矩阵技术

1.

    在一般的会议系统中，所有座位上话筒的声音都被汇集到同一个音频通道上，然后送至同一个通道的扩声系统。在这样的系统中，所有座位上方的扬声器里发出的声音都是一样的，不能调节不同代表的话筒声音大小比例。由于扬声器的声音又返回到了发言者的话筒，形成了声音的正反馈回路，使得系统容易产生啸叫。在这样的系统中，难以缩短话筒杆或取消话筒杆，这往往使得会议室的话筒密密麻麻，影响了会议室的整洁性和美观性。

    为此，目前很多高端会议室（如常委会议厅）都是通过使用媒体矩阵和界面式电容话筒的方法来解决。在媒体矩阵中，不同话筒的信号可以按任意的比例输出到会场中的任意一个扩声扬声器上，这样便可以通过合理的设置来提高系统的传声增益。但是由于媒体矩阵中所有话筒都是星型联接，安装、调试、使用都非常复杂，使得这种做法只能用于固定安装的场合，而且使用时必须有专职的技术人员来控制。即使这样，这种方式也只是实现了会议系统中的讨论功能，不能实现会议签到、投票表决、同声传译、视频跟踪、内部通话等功能。

    为了解决上述矛盾，台电公司成功研发出了CongressMatrix会议矩阵技术，并利用这种专利技术，开发出了全球首创的基于CongressMatrix会议矩阵技术的HCS-8300 GreatPRO系列数字会议系统，在会议控制主机中内置了n×8音频矩阵处理器功能(其中n为系统中连接的话筒数量)：

8路独立音频输出，包括：

线路输出1：15段图示均衡+8段参量均衡+压限器

线路输出2：5段图示均衡+压限器

分组输出1-5：5段图示均衡+压限器

分组输出6：5段图示均衡+压限器+延时器

可连接多路独立的扩声系统（最多8路），每路扩声系统可以得到完全独立的音频信号，每个话筒的信号可以按任意 的比例输出到会场中的任意一路扩声扬声器上，实现 “N-1” 功能（当某一区域的话筒开启时，其扩声的信号只传输到其它区域，而不再返回到该话筒所在的区域），从而有效提高会场的传声增益而不发生啸叫

8通道分组输出功能

多种方式的会议室合并/分拆功能

可实现分组录音功能

每支麦克风可以独立调节增益和均衡（5段），可针对不同的发言者声音特点调节不同的音量和频响，直至达到完美效果

内置4种音频模式：普通/议会/发布会/剧院

会议单元内置80 Hz (18 dB/倍频程) 的高通滤波器（低切开关），方便在需要时切去声音中的低频成分

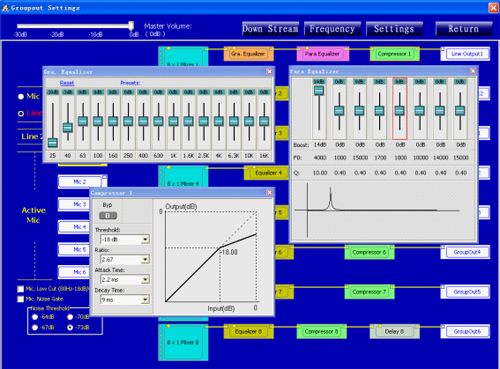

可以显示音频信号频谱，便于寻找啸叫点，从而通过调整均衡器参数以抑制啸叫

2路音频线路输入或1路音频线路输入+1路麦克风输入，可独立调节各路增益和均衡，其中麦克风输入能够提供24 V幻象电源，可直接连接电容麦克风

可配备多通道的音频输入或输出设备，使得系统的扩展更加灵活

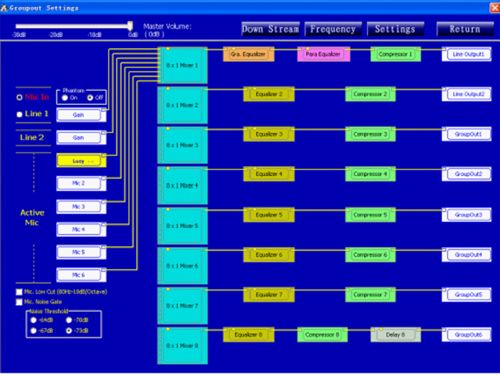

图1 CongressMatrix™ 软件界面

    GreatPRO系列数字会议系统可连接多路功放和多个扬声器组，能够有效提高会场的传声增益而不发生啸叫。如图2所示：将会场按物理位置分成多个区域（最多可分8个），每个区域内对应有一组扬声器；每个区域内的话筒作为一个分组，对应会议控制主机的一个分组输出。

    每个区域的扬声器连接到对应的分组输出（图3）。话筒分组1的话筒在物理位置上距离扬声器1较近，话筒分组1的话筒开启后容易和扬声器1产生声回馈。这种情况下，可以降低话筒分组1的话筒在分组输出1（连接到扬声器1）上的增益，即可避免和扬声器1产生声回馈，而话筒分组1的话筒在分组输出2...8上可维持较高增益。

    对于话筒分组2...8采用同样的方法设置，最终可以达到效果：当某一区域的话筒开启时，其扩声的信号只传输到其它区域，而不再返回到该话筒所在的区域，即 “N-1” 功能，这样就有效地避免了话筒的扩声声音又返回到本话筒而产生啸叫。

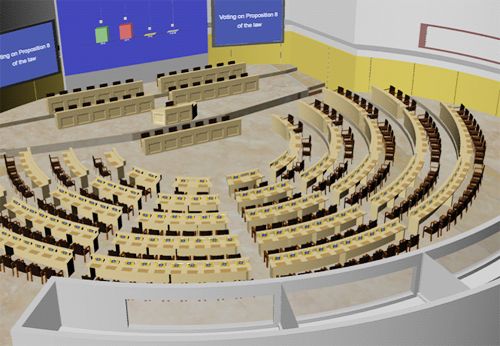

    图2 会场分组

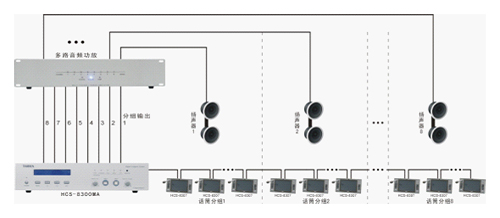

    图3 GreatPRO系列数字会议系统接多路音频功放，可实现 “N-1” 功能，不易产生啸叫

    内置CongressMatrix会议矩阵技术的GreatPRO系列数字会议系统，在不同座位上的代表单元的声音在不同扬声器中的音量比例独立可调，提高了会场的传声增益，这样使得话筒离发言者的距离可以更远，因而可以缩短话筒杆甚至取消话筒杆（如HCS-8310、HCS-8315系列会议单元），使得会议室告别鹅颈话筒林立的时代。



多媒体会议终端

2.

    现代高级别会议面临的问题：

功能需求较多，会议讨论系统、同声传译系统、表决系统、签到系统、视频显示系统、文件和数据服务系统等多个 系统相互独立，无法进行有效的集成

需要大量多媒体信息交互（会议资料、电脑文件、视频、网络浏览、语音通信……）

大家都去看大屏幕，往往有多个屏幕，大家无法集中注意，距离远，观看效果不佳

准备/发放资料十分繁琐，费时费钱，又不环保

分发打印材料可能造成泄密

参会人员之间/与随员及服务人员间的沟通不畅

桌面设备品种多，功能多，操作复杂

    目前普遍采用的多媒体会议解决方案是：会议讨论系统和同声传译系统等会议音频功能仍用现有的数字会议系统来实现，而引入电脑（基于X86的系统，包括个人电脑、平板电脑）来实现多媒体信息交互和会议服务等功能。

    该方案主要存在两个问题：一是会议音频系统和多媒体系统为两个相对独立的系统，没有进行有效的集成，操作也不够方便。更重要的是安全可靠性问题：基于X86的系统，采用通用的平台和操作系统，容易感染电脑病毒和木马，易被黑客攻击和窃取信息；基于X86的系统，容易因为发热问题造成死机；由于电脑本身的复杂性和硬盘等部件的易损伤性，其可靠性不能得到保证；该方案系统组成、线路连接等都较为复杂，也造成可靠性降低。

    台电公司综合了多方丰富的高端会议系统应用和设计经验，全球首创基于台电公司具有自主知识产权的多媒体会议（mMediaCongress™）操作平台的瑰宝系列多媒体会议终端（包括HCS-8318系列及HCS-8307系列），可实现交互式会议控制管理（发言、表决、同传），多种视频服务，无纸化办公，会议支持和会议服务等功能。

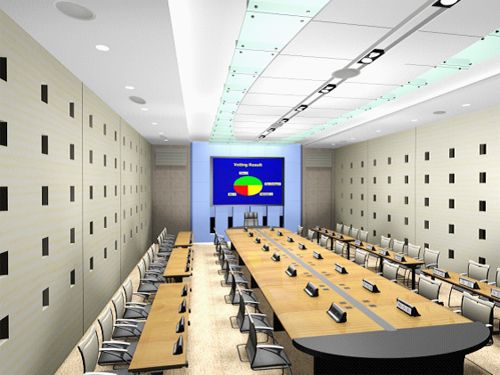

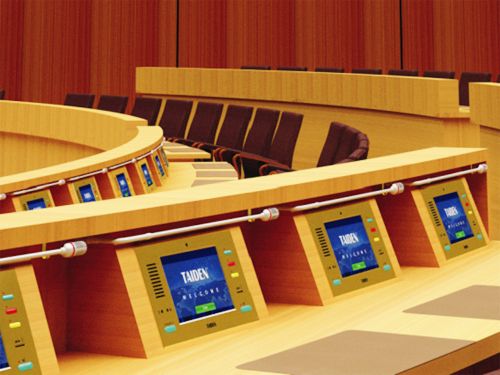

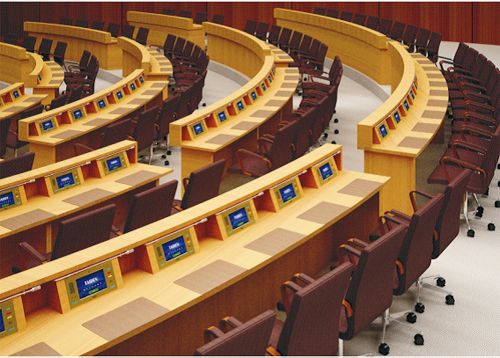

    图4 HCS-8318系列多媒体会议终端会场效果图



HCS-8318系列多媒体会议终端

    HCS-8318系列多媒体会议终端基于千兆网设计，所有音、视频信号通过一条Cat.6千兆网线传输，配备10英寸高分辨率(1024×600) LCD触模屏，并内置300万像素摄像头，可实现双向会议控制管理（发言、表决、同传）、签到、文件分发、讲稿导读、短信息、服务呼叫、视频播放、多通道视频点播（多达10通道，1024×600分辨率）、视频广播、内部视频对话、拍照、重要会议的代表图像确认及记录、上网、Office文档查看与编辑等功能。

    图5 HCS-8318系列多媒体会议终端

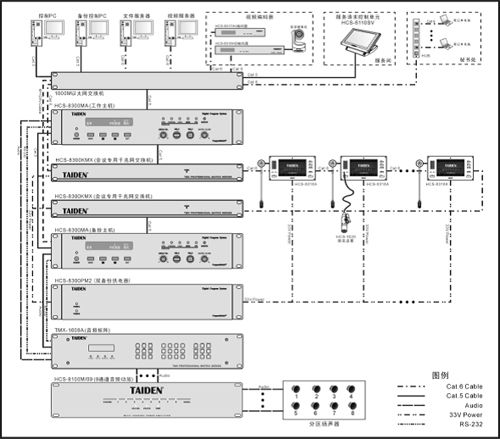

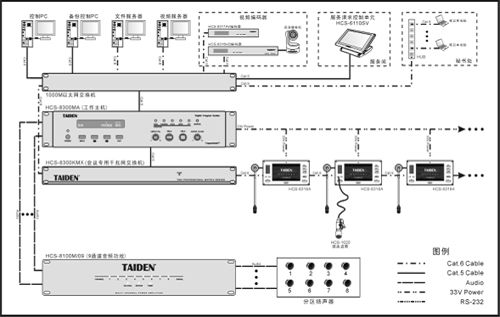

    图6a HCS-8318系列多媒体会议终端系统连接图

    图6b HCS-8318系列多媒体会议终端系统连接图（带双机热备份及“环形手拉手”连接）



HCS-8307系列多媒体会议终端

    HCS-8307系列多媒体会议终端配备7英寸高分辨率(800×480) LCD触模屏，并内置300万像素摄像头，可实现双向会议控制管理（发言、表决、同传）、签到、文件分发、讲稿导读、短信息、服务呼叫、视频播放、多通道视频点播（多达10通道，800×480分辨率）、视频广播、内部视频对话、拍照、重要会议的代表图像确认及记录、上网、Office文档查看与编辑等功能。

    HCS-8307系列多媒体会议终端与会议系统控制主机之间通过6P/DIN专用电缆以“菊花链”方式连接，用来传输会议音频及控制信号、电源；同时以“星型”方式连接到以太网交换机，用来传输视频信号、数据和控制信号。

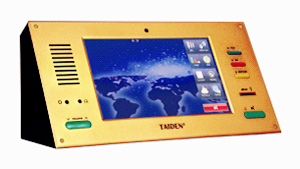

    图7 HCS-8307系列多媒体会议终端

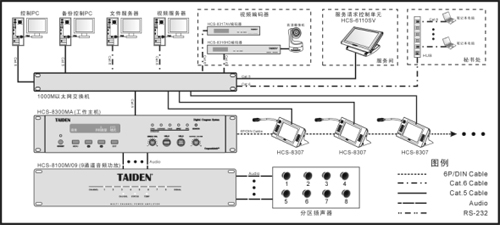

    图8a HCS-8307系列多媒体会议终端系统连接图

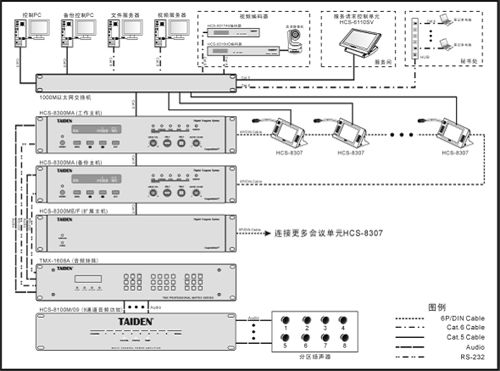

    图8b HCS-8307系列多媒体会议终端系统连接图（带双机热备份及“环形手拉手”连接）



    图9a 主界面  图9b 服务请求界面  图9c 拍照界面



    图9d 讲稿导读界面  图9e 讲稿导读设置  图9f 上网功能



    图9g 视频播放界面  图9h 表决结果界面  图9i 视频对话界面



瑰宝系列多媒体会议终端具有以下特点

功能齐备，集成度高

    将各类会议中可能涉及的各类系统（会议讨论系统、同声传译系统、表决系统、签到系统、视频显示系统、文件和数据服务系统等）集成到一个桌面设备中，对会议中涉及的各类信息显示、互动操作、音视频及网络接入等需求利用高分辨率LCD触摸屏进行集中式控制，可实现交互式会议控制管理（发言、表决、同传），多种视频服务、无纸化办公、会议支持和会议服务等功能。

安全可靠

基于台电公司具有自主知识产权的多媒体会议操作平台，永不中病毒，不受黑客攻击

基于嵌入式系统，每单元耗电小于10 W，功率是X86系统的5%-10%左右，充分体现环保理念，同时其耐热性也

    大大加强

采用“菊花链”（“手拉手”）连接方式，信号通过一根线缆传输，系统组成及布线、安装都简单可靠，可利用

    “闭环菊花链”（“环形手拉手”）技术进一步保证系统连接稳定

无需安装软件，出现故障后的复位简单

系统便于管理，文件资料不易流失

操作体验

综合丰富的高端会议系统应用和设计经验，为与会人员提供便捷、高效的会议专用设备

通过系统主机或供电模块统一供电，开关机方便



超强指向性麦克风阵列技术，实现隐藏式话筒

3.

    HCS-8310、HCS-8315系列会议单元采用超强指向性麦克风阵列技术，大大提高话筒拾音特性，结合CongressMatrix会议矩阵技术，提高会场的传声增益，使得话筒离发言者的距离可以更远，从而可将话筒麦克风隐藏在会议单元中，使得会场没有林立的鹅颈话筒，会场更整洁美观，发言者不会有被“话筒枪”指着或遮挡的不适感；又使得发言者有更大活动范围，并保持清晰而稳定的拾音效果。（隐藏式话筒的完美使用，需要良好的建声环境配合）。



    图10 HCS-8310系列会议单元   图11 HCS-8315系列会议单元

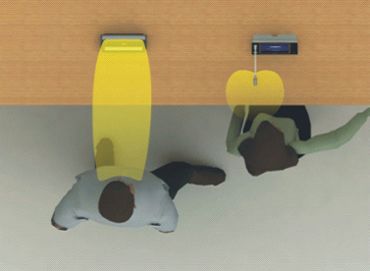

    图12 采用超强指向性麦克风阵列技术，话筒拾音特性大大提高

    图13 会议室没有林立的话筒杆，更为整洁、美观



一体化环保会议铭牌

4.

    HCS-8307、HCS-8310、HCS-8318系列会议单元可配备一体化环保会议铭牌，配合专用的铭牌制作软件，实现快速、环保、不眩眼的会场桌牌显示系统，简化了会场环境，提高了会议组织效率，同时也经济实用，避免了电子会议桌牌在照相时抢镜头、成本高、不节能环保等不足。此外，这种环保会议铭牌显示的内容也较电子会议桌牌更为丰富，图文并茂。



    图14 HCS-8310系列会议单元   图15 HCS-8307系列多媒体会议终端

    图16 HCS-8318系列多媒体会议终端



“环形手拉手”连接，实现连接双备份

5.

    对于重要会议，特别是大会主席台上的会议单元及其联接的可靠性是会议系统工程设计首要考虑的问题。GreatPRO系列数字会议系统采用先进的“环形手拉手”连接技术，将”手拉手”连接的会议单元尾端再接入会议控制主机，这样对于环路上的任一会议单元，数据流都可以从两条途径到达，因此，分机间出现一处联接故障不会影响到系统工作，一台分机的故障或更换也不会影响到系统中其它分机的工作，从而使系统既具有“手拉手”会议系统布线安装简单的优点，又实现了连接双备份的功能，系统更可靠。如图17所示。

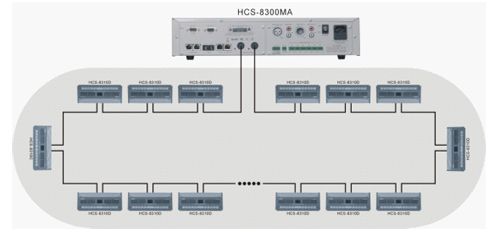

    图17 “环形手拉手”连接



64个同声传译通道均具有完美音质

6.

    所有通道（1个原声通道和63个译音通道）均支持48 kHz和32 kHz音频采样频率，频率响应可达30 Hz~20 kHz （使用48 kHz音频采样频率时），实现CD级的完美音质。

    7. 会议单元低功耗设计

    GreatPRO系列会议单元采用低功耗设计，方便布线与安装。

    HCS-8300 GreatPRO系列的所有会议单元（除HCS-8318系列外）都由主机的6P-DIN接口供电。由于主机6P-DIN接口供电量（功率）有一定限制，因此在安装时必须确保每路连接的会议单元总功耗及延长线功率损失之和小于主机接口的功率限制，否则系统将工作不正常或自动保护。

    8. 支持CobraNet协议

    支持CobraNet协议，可将GreatPRO系列会议控制主机连接到其它CobraNet兼容设备（如功放、录音机等），也可以通过CobraNet将两个会场的音频信号连接起来，实现音频信号的数字化无损连接。

    9. 多会议室合并/分拆功能

    GreatPRO系列数字会议系统支持多种形式的多会议室合并/分拆功能。

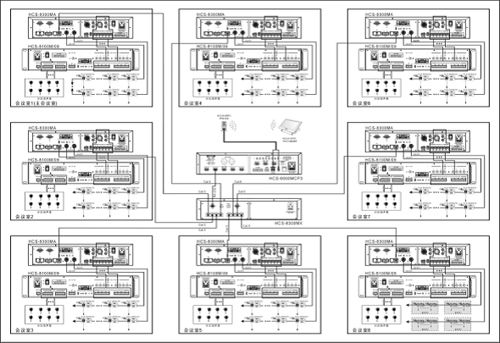

    方案A：通过HCS-8300MX会议专用交换机用Cat.5网线将多个会议室任意合并/分拆。

    特点：一台HCS-8300MX最多可将8个会议室合并为一个会议室，并可由中控系统进行轻松切换（如需合并更多会议室，可使用HCS-8300MX级联）。

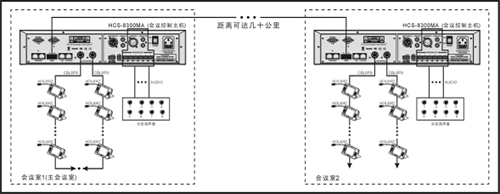

    方案B：通过光纤接口连接远距离的2个会议室的会议控制主机，将2个会议室合并为1个会议室。

    特点：距离远，可达几十公里。

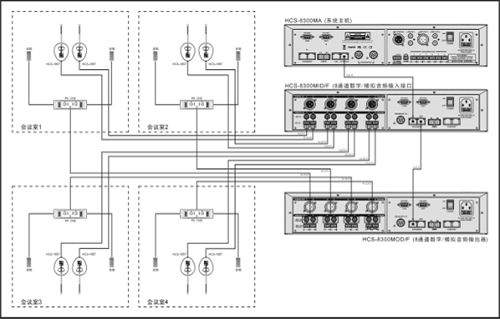

    方案C：通过一台HCS-8300M控制主机和HCS-8300MI音频输入接口及HCS-8300MO音频输出器将多个电容话筒组成的会议室合并或分拆，其原理与媒体矩阵相同。

    优点：多个会议室共用1台控制主机，成本降低。

    缺点：话筒呈星型连接，系统复杂，难管理，而且只能实现会议系统中的讨论功能，不能实现会议签到、投票表决、同声传译、视频跟踪、内部通话等功能。



TAIDEN 瑰宝数字会议系统其它特点

   10. 系统全方位双备份

    GreatPRO系列会议控制主机和扩展主机之间可用光纤和CAT5线缆进行干线连接的双备份，配合会议控制主机双机热备份功能、会议单元环形手拉手连接以及系统软件双机热备份功能，实现了系统全方位的双备份，系统可靠性更高。

    11. 系统电源可通过中控系统进行集中控制管理

    GreatPRO系列会议控制主机开放系统电源管理协议，可通过RS-232通讯接口连接中控系统，进行电源的集中控制与管理。

    12. 可兼容其它电容麦克风和动圈麦克风

    配合HCS-8300MI系列音频输入接口，可兼容其它电容麦克风和动圈麦克风，可提供幻象电源，为用户提供更多的选择。

    13. 远程翻译功能

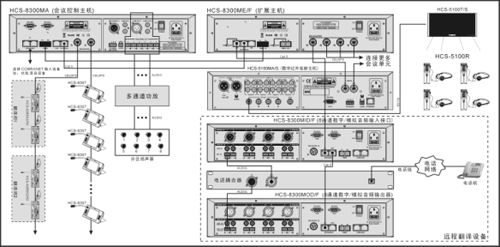

    配HCS-8300MI系列音频输入接口/HCS-8300MO系列音频输出器和电话耦合器，可实现远程翻译功能，节省同声传译员的成本。

    14. 会议控制主机具有USB接口

    会议控制主机具有USB接口，可用于系统升级和存储系统设置参数，便于日常系统管理。

    15. 完全兼容TAIDEN HCS-4100全数字会议系统

    HCS-8300 GreatPRO系列数字会议系统具有TAIDEN HCS-4100全数字会议系统的全部功能，如会议签到、投票表决、同声传译、视像跟踪、内部通话等功能，并与之完全兼容，可将HCS-4100系列会议单元接入本系统中使用（但不具有GreatPRO系列会议单元特有功能），也可将HCS-8300 GreatPRO系列会议单元接入HCS-4100全数字会议系统中使用。
