CREATOR快捷4系列会议系统工程安装指导解决方案

4系会议系统工程安装指导解决方案

    4系列会议系统的典型性能提升：

    CREATOR快捷 4系列会议系统是从3系列会议系统升级而来，到底提升了哪些性能？这是用户、工程商甚至我们的销售工程师都非常关心的问题：

    1.会议音频的好坏很大程度上取决于对声音的还原效果。

    改用了低噪声（信噪比=75dB），高灵敏度(负40dB)的拾音器（咪芯），拾音范围为超心型，无需直对着芯头讲话也能达到良好的拾音效果。

    咪杆的头部从结构上作了精心的设计，把咪芯调整到最佳的效果，也要一定的程度上缓和了啸叫现象。

    还增加了双色灯环人性化的设计（红色为正在发言，绿色为等待发言或申请发言）。

    咪杆改用了高密航空五芯插头，能可靠稳固地与发言单元连接。

    2.发言单元作了全新的性能提升：

    优化对麦克风的处理电路，解决了传统的对着麦克风大声喊会出现失真的现象！

    对音频传输处理，我们采用了差分传输技术，有效地抑制了传输过程中的噪声干扰，及提高传输距离（有效传输距离为500米）。

    发言单元整机采用了节能处理，待机功耗只有0.6W,峰值功耗也只有2.5W(已带2W的内置扬扬器)。

    整机采用了低噪，高保真运放芯片处理电路，频响为：20Hz20kHz ±1dB。输出信噪比达到85dB。

    3.主机部分：

    精心的电路设计，有效地抑制了过载失真。

    采用在线音频补偿技术，有效地解决了传统会议系统中发言单元开得越多，输出音频越小的现象。

    主机还集成了高档的声效处理芯片，可通面板的轻触按键调整，也可以通过会讨PC软件调整。

    音频下传采用了差分传输技术。

    整机的频响为：20Hz~20kHz ±0.5dB。输出信噪比：88dB。

    4.总的来说

    4系列性能提升非常明显，整体性能表现可以与国内、国际一线品牌比美，09年5月份在南宁跟国内某一线品牌的同台PK，CREATOR 4系列会议系统产品最终胜出很能说明问题。

    会议系统工程常见问题:

    比较多的会议系统工程出问题，人为所造成的工程问题叫工程事故（等同“医疗事故”），给项目承建企业带来极大被动。

    典型的问题：

    1、单会讨延长电缆设计连接过多的发言单元。曾经有一个工程商会议系统项目，35＋1台发言单元，工程现场仅敷设了一根延长电缆用于所有单元与主机的连接。这有没有问题先不下结论。

    2、单会讨延长电缆设计连接单元过少，造成预算增加。比较典型的在大系统或超大系统应用时，不能合理分配单元的分组导致；或者由于过于谨慎、保守而导致预算增加；

    3、会议电缆敷设时前后反置，不能正常完成系统连接。需要重新布线或者需要将两端线头剪掉重新焊接，这都给工程项目的实施带来一定的被动。

    较多其他的工程问题情形不一一罗列；

会议系统工程问题带来哪些危害

    延误工程进程；

    工程不能预期完工或者不能预期验收，影响项目回款，严重情形甚至影响到工程商信誉及公司正常运营；

    2、工程返工；

    典型情形：通常一个会议系统项目安装与会议室装修同时进行，会议系统调试阶段会议室的装修基本全部完成，从机房到会议桌通常从地板敷设会议延长电缆，如果敷设的延长电缆数量不够，势必需要增加延长电缆，这种情形下的工程返工甚至涉及到装修同步返工，造成的危害性很大。

    3、损坏设备；

    不常见，但是存在该类问题。

    4、影响用户使用；

    这种情况较常见，赶工常常发生在用户需要使用了，项目尚为完工，需要加班加点加快工程进度。而此时发生工程问题往往更要命，处理当情形甚至直接影响用户的预期使用，给工程商带来极大压力。

    会议系统工程问题是如何产生的？

    1、厂商没有提供应有的工程指导书；

    2、厂商没有提供基本的安装指导；

    3、工程商工程设计或工程施工没有留意相关工程指导；

    4、工程商工程设计或工程施工盲目施工；

    5、厂商设备性能变更导致设备安装差异；

    会议系统工程事故解决办法：

    通过一个具体的测试项目作为CREATOR 4系列会议系统工程设计、安装指导方案来避免工程问题的产生。

    1、测试项目：

    在不同规格延长电缆下会议控制主机、扩展主机、扩展电源所能连接的不同系列发言单元的数量；

    2、测试目的：

    通过实测的第一手数据，总结4系列会议系统产品最可行的安装连接方案。

    3、测试结果：

    1）、会议控制主机CR-M4101测试数据

    通过一个具体的测试项目作为CREATOR 快捷4系列会议系统工程设计、安装指导方案来避免工程问题的产生。

    1、测试项目：

    在不同规格延长电缆下会议控制主机、扩展主机、扩展电源所能连接的不同系列发言单元的数量；

    2、测试目的：

    通过实测的第一手数据，总结4系列会议系统产品最可行的安装连接方案。

    3、测试结果：

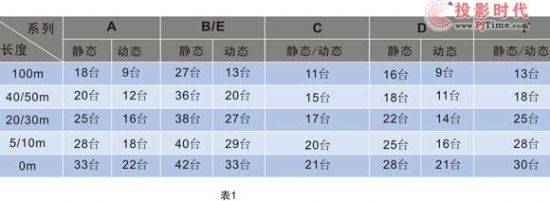

    1）、会议控制主机CR-M4101测试数据

    注：

    （1）、静态是指所有单元本机扬声器关至最小；

    （2）、动态是指所有单元本机扬声器开至最大；

    （3）、C、F系列单元因为不存在内置扬声器，所以静态/动态挂载会议单元数量相同；

    （4）、以上数据均为表示“××台/路”，例如100m延长电缆下会议控制主机CR-M4101实际所能挂载的动态会议单元的数量应为：9台/路×3路＝27台；

    （5）、C系列的数据仅仅表示双音频接口盒的连接数据，同时双音频接口盒处于满载的连接前提；

    （6）、以上所有数据均为当前状况下最大能正常使用的数据

    本机扬声器的方式应用会议系统产品；某些受预算限制的项目可以考虑调整会议控制主机位置缩短延长电缆长度增加能挂载数量方式解决，等等解决方案不一而足。

    我们始终需要根据实际工程状况整理本工程适用的解决方案。

    2）、会议扩展主机CR-ME4000测试数据

    会议扩展主机负载能力与会议控制主机同，所以负载能力数据同表1。

    3）、扩展电源HMP-24测试数据

    会议扩展主机负载能力与会议控制主机同，所以能连接的最大数量与会议控制主机同，但须留意：

    例：动态，100m延长线情况。

    会议控制主机负载数量：9台/路×3路＝27台；

    扩展电源负载数量：    27台/4路＝7台/路（估算）。

    应遵循最大负载相同原则，其他状况单路负载数量用户自行计算。

    4、工程安装指导方案：

    从表1的测试数据不难看出，会议控制主机、扩展主机、扩展电源所能连接的发言单元数量由延长电缆所决定，使不使用发言单元内置扬声器也将直接影响会议控制主机、扩展主机、扩展电源所能连接的发言单元的多寡。这是因为连接电缆存在阻抗，而阻抗的大小跟材料、长度、电缆的横截面积有关。发言单元采用手拉手方式连接，也就是说连接的单元越多，电缆的总长度越长，线路阻抗越大，线路的功率损耗越大，超过一定限度以后，后面接入的单元往往不能获得正常的工作电压导致不能正常工作，甚至影响整条线路其他单元的工作状态。

    而扬声器开启以后，整机消耗功率增加，在总功率或总负载能力不变的情况下导致能连接的发言单元数量降低也是理所当然。

    实际工程安装需要根据表1数据作为工程前期设计指导数据。另外，很多工程往往带有独立的扩音系统，这个情形可以选择采用关闭本机扬声器的方式应用会议系统产品；某些受预算限制的项目可以考虑调整会议控制主机位置缩短延长电缆长度增加能挂载数量方式解决，等等解决方案不一而足。

    我们始终需要根据实际工程状况整理本工程适用的解决方案。
