多媒体技术的引入,革新了各行业企事业单位多功能综合会议室的建设思路。面对日新月异的社会发展、新技术新设施的不断涌现、会议室里需要传输、切换的信号越来越多,依靠手动操作是原始人的做法,在今天早已行不通。矩阵切换器是显示、演示系统信号流通的核心设备,系统所有的输入输出信号都能在矩阵切换器中出入,并根据操作者的设计从输入端进入指定的输出端,为我们的工作提供了便捷,根据对众多多功能会议室方案与案例的分析总结,在此推荐数款最常被工程用户采用的设备一一呈现。

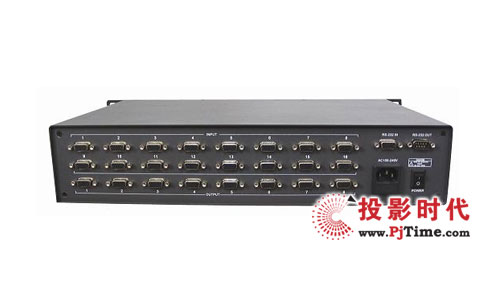

大连捷成一款中小型VGA切换矩阵倍受业界关注,它就是大连捷成MVR系列中的一款高性能、结构紧凑的小型VGA切换矩阵。
大连捷成 MVR系列VGA切换矩阵以VGA(HD15)为输入输出接口,在2RU机箱内可以实现2×2~16×16规模的切换,采用分层传输即将接入的VGA中的RGBHV各分量信号独立传输,信号之间相互独立无干扰,满足各种应用环境及各种信号格式的需求。
此矩阵具有线缆均衡功能,适于长距离传输。均衡距离为25m、50m、75m、100m,可根据用户均衡要求,在机箱内部输入模块上通过拨码设置,此设置在设备出厂前由厂家设置。
此矩阵的技术特点:
·结构紧凑,19英寸宽,2RU机箱
·规模:VGA(HD15接口)2×2~16×16
·带线缆均衡,均衡距离为25m、50m、75m、100m
·高宽带矩阵切换芯片,图像清晰稳定
·支持VGA格式多种分辨率的图像视频信号
·控制端口包括RS-232/RS422,RS-485,C-BUS
·可机架安装的2RU金属机箱,内部模块化设计,后插板式设计风格,可以方便的进行维护
·本系列产品采用了高抗干扰能力的通信接口电路,具有RS-232/RS422和RS-485通信功能,并且可以通过RS-485通讯方式多机同步控制
·本系列产品带有断电现场切换记忆保护功能,并有多种模式存储、调用。
ATER根据工程中计算机及声音信号需要组合切换的需要,特别设计研发了VGA 音频矩阵切换器系列,同时此系列矩阵支持全球首创的自动时钟驱动场景调用、单通道或全通道浏览、轮巡功能,可将信号进行重新的自由分配、组合,特别是MS-808V型号更成为解决工程难题的首选产品。
MS-808VA是一款将计算机显示信号和音声信号进行重新分配和组合的矩阵交换设备,该设备可将任意路 VGA 输入信号和立体声音频切换到输出通道的任意通道上去。
产品特性
·8路 VGA信号+立体声音频输入,8路 VGA信号+立体声音频输出。
·采用高亮LCD屏显示,信号通道状态一目了然。
·具有掉电现场状态保护功能。
·400MHz 高带宽矩阵切换芯片,图像清晰稳定。
·采用高速切换集成电路,最长切换时间 200ns。
·多种控制方式:前面板按键、RS232 控制协议、红外遥控、ATLINK。

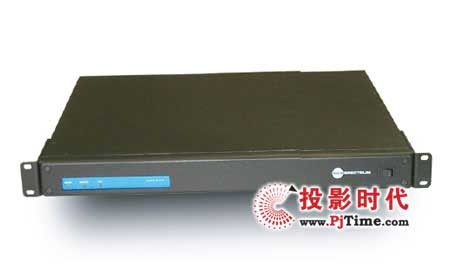

根据客户需求,随时调整、更新产品是企业的生存之道,东平科技为了满足客户对矩阵产品更高的要求,推出全新的DPTECH-PRO系列矩阵。
DPTECH-PRO产品加入了客户日益需要的信号增益芯片,同时进行了电路的优化,加强了电源模块,使得DPTECH-PRO系列矩阵的可靠性、稳定性、功能性都得到了非常大的强化,也使得客户不用再为信号长距离的传输加入很多放大器,让工程布线更加的轻松,调试更加简单,大大的提高了工程的效率。
以下是增益矩阵的功能和改进说明:
1、实现自动增益技术,VGA矩阵可以传输80米长线,RGB矩阵可以传输100米长线。
2、内置智能电源管理单元及冗余电源,系统工作更加稳定。
3、超强的智能检测系统,可以对设备的控制接口、电源系统、操作系统进行智能自检、智能报错。
4、强大的控制接口保护功能,防静电、防雷击,并且具有2路RS232、1路485的控制接口
5、更富有人性化的菜单设计,2种键盘操作模式,更加符合不同客户的操作习惯。
6、强大的红外遥控功能,设备同时具有本地遥控和红外遥控,可实现脱离电脑或中控进行远程操作。
7、内置系统自恢复功能,当客户操作出现失误,执行该功能,可恢复出厂设置,客户保存信息不丢。

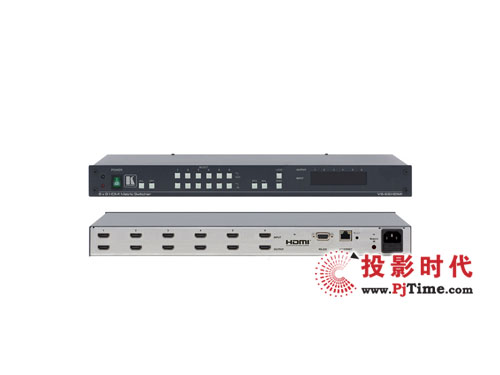

克莱默高性能的HDMI信号矩阵切换器
克莱默电子,致力于创新和可靠的信号处理的设备供应商,推出了一款高性能HDMI信号矩阵切换器 VS-66HDMI,该产品具有时钟再生和均衡功能,6路输入的任意一路或所有输入自由切换到6路输出的任意一路或所有输出。
VS-66HDMI使用克莱默高技术的时钟再生和均衡技术,在长距离的传输中,自动重建数字信号的完整性,确保信号准确的输出。同时,该设备也提供增强的EDID (Extended Display Identification Data)处理,自动获取连接的监视器的EDID设置并存储,保证稳定可靠的连接,确保输出最佳的信号质量。
日益普及的HDMI(高清晰度多媒体接口),VS-66HDMI从容面对,每个通道支持高达1.65Gbps带宽,适用于分辨率高达UXGA,60Hz刷新率和所有的高清信号的分辨率,HDCP (高清晰度数字内容保护).兼容,每个输出提供了一个输出断开功能,可以预先设置12个状态存储, 方便随时调用。
VS-66HDMI有多种控制方式,灵活的应用在各种需求中。可以使用前面板按键控制,红外线远程遥控操作,或者通过网络连接控制,提供RS-232串口控制,方便于使用触摸屏系统,个人电脑和其他串口设备控制。支持前面板锁定功能。

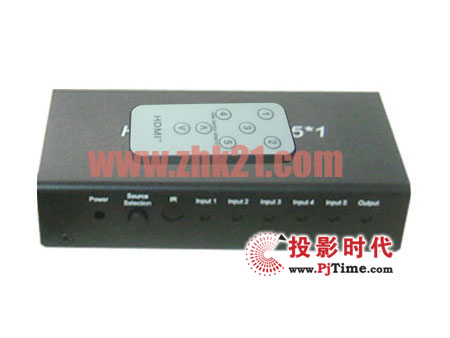

兆科电子SD-5HM HDMI信号切换器,可以把多个高清信号源与一个高清信号连接起来。它可以很容易地把五路高清信号源自由切换到一台高清信号的显示器或者投影机上。另外,把它连在一根HDMI线的信号输出端时,可对HDMI信号进行放大。
■ 性能
1、一路HDMI信号输入分配成五路HDMI信号输出。
2、兼容HDCP 1.2
3、支持CEC
4、支持30/36位深色
5、支持蓝光DVD24 / 50 / 60fs / HD-DVD / xvYCC
6、支持音频格式 TS/TD/Doiby-trueHo/LPCM7.1/DTS/Doiby-AC3/DSD
7、支持信号时序重整
8、输入传输距离可达15米,输出传输距离可达20米。
9、无信号损失
10、安装简单
11、需要使用DC5V / 0.8A规格的电源
■ 连接与操作
1、通过一条HDMI线缆,把高清信号源和分配器的输入接口连接起来。
2、通过HDMI线缆,把分配器的输出端与显示器连接起来。
3、把5V的电源和分配器连接起来。

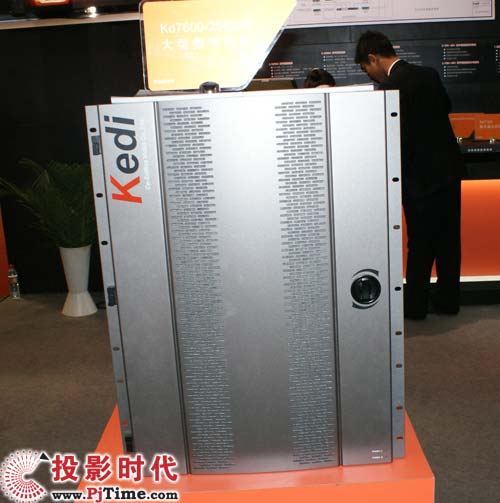

大连科迪Kd2800 RGB宽带矩阵应用全新的模具设计,造型上更加美观大方,做工上也更加细腻。现在Kd2800不光产品内在,就连产品外观也实现了与国际接轨,真正做到“内外兼修”。
大连科迪Kd2800 RGB 宽带矩阵是专门为计算机显示信号及高分辨率图像信号的切换而设计的,带宽400MHz,规模可达128x128,3U以上矩阵均支持双电源和双控制系统。矩阵采用先进的模块化设计、插板式结构,将RGBHV 各分量信号独立传输,RGBHV 信号和音频信号可以混插在同一矩阵系统,统一控制,信号之间相互独立无干扰,所有电路板均支持热插拔,极大的方便了系统维护。
热备份双电源的系统设计全部采用热备份一体化开关电源,机箱内的两块电源板同时工作, 互为热备份,保证系统运行的连续性,极大地提高了系统的可靠性。该产品自推出以来,以其先进的设计结构和优异的系统性能得到众多用户的青睐,现已广泛应用于大屏幕投影、多媒体会议室等各种场合。
大连科迪Kd2800 RGB宽带矩阵主要特点: 规模:4×1~4×4、8×1~8×16、16×1~16×32、24×4~24×24、32×4~32×32、48×4~48×48 、64×4~64×64、96×8~128×128 视频支持RGBHV 、RGBS、 RGsB、RsGsBs 、YUV 音频支持平衡和非平衡音频信号切换 模块化设计、插板式结构、可带电热插拔更换切换板 热备份双电源 矩阵支持场逆程切换提供多路信号源间的无缝切换 支持视频、音频多层单独或同时切换 具有多个RS-232接口,支持多个遥控面板和计算机控制,提供通信协议。
