多视频底图像素叠加 创凯CK4PV4系列拼接图像控制器

    功能概述

    CK4PV4系列大屏拼接器是深圳创凯电子公司推出的全新大屏拼接处理器,采用专利技术硬件设计, 同时接受并显示4倍于显示屏体数量的视频信号并实时显像,组成高清晰显示的大屏幕拼接墙。

    CK4PV4系列具备CK4P的所有功能,同时能显示4×N视频信号（N为拼接墙屏体总数）;

    CK4PV4系列拼接器自动侦测和识别全球的各种电视制式复合视频，各种标准VGA信号，最高支持无压缩实时UXGA（1600×1200）和高清1080P信号等格式的信号，对所有的信号自动识别并按用户要求对各信号进行视窗大小、显示位置、图像比例等方面的调整和变换，并转换为1024×768/60Hz的DVI、VGA格式输出。

    CK4PV4系列拼接图像控制器，采用纯硬件设计，无操作系统支持，上电即可工作，启动时间小于5秒钟。

    CK4PV4系统连接拓扑图

    说明： 系统所示的24拼接能同时处理与显示96路监控视频信号

    特点介绍

    一、高清晰度背景图片显示

    CK4PV4系列拼接图像控制器在出厂时， 在拼接控制处理器内部预先烧入一幅高清晰度背景图片，该图片采用像素叠加方式在拼接墙体上展示，可以展示无比震撼的显示效果。

    CK4P采用外置U盘更新替换背景图片，通过控制软件，可以把拼接卡内的U盘移植到拼接处理器内部，实现实时调用显示。

    用户可以在高清背景图片上进行开窗，CBD操控，信号切换等操作。

    二、支持4×N的视频信号同时显示

    CK4PV4 能支持4×N倍数的监控视频信号同时显示（N为构成拼接墙的屏体数量），可以对单屏体内的4路视频同时显示，或者选择其中一路单屏显示，也可以将该信号在整体屏体上放大显示。

    三、CBD(CommonBusDistrict公共总线区域)信号显示区域

    CBD区域(CommonBusDistrict 公共总线区域)处理方式是创凯公司硬件拼接器解决信道路数和硬件带宽平衡的一种方式，是创凯拼接器产品定义的特点之一。只要是拼接处理器，都存在处理极限和硬件带宽之间的平衡问题，不同的拼接处理器对该问题的处理方式不同，导致的结果也是不一样的。创凯拼接器把输入信号划分为非公共区域和公共区域(CommonBusDistrict 公共总线区域)信号，在信号输入拼接器前，根据信号的重要程度，由矩阵完成信号的调度和分配。

    非公共区域（非CBD区域）：每个独立的处理模块对应每个显示单元，每一个输入通道都独立工作分配，所有模块并行工作，独立处理各自的信号。处理速度与通道数的多少完全无关。

    CBD公共区域：多路信号共用一个通道，窗口的面积拉得越大的信号，所占用的带宽越高，（符合人的操作习惯）；不需要的窗口所对的通道,窗口越小,所占带宽越小。被前方窗口遮挡的通道,不进入总线,不占用带宽.确保需要显示的部分,保证有充分的带宽显示清晰的画面。

    主要特点：

    一台拼接器只能指定一个窗口为CBD显示区域；

    设定为CBD区域的窗口，可以实现对CBD输入信号的所有窗口进行叠加显示；

    CBD信号区域的显示窗口可以是某个独立显示单元，也可以是一个完整的显示拼接墙，或者由某些独立显示单元组成的部分拼接墙；

    CBD显示窗口的最大开窗数目，取决于CBD输入的硬件输入数目。标准配置为：同时显示4路的VGA或者视频信号；

    CBD输入的信号，只能在CBD窗口内移，不能超越CBD所输出的窗口范围；

    CBD显示区域可以和其他子输入通道构成更多模式的显示方式；

    多台CK4P拼接器级联后，可以在大拼接墙上开设多个CBD信号显示窗口；

    窗口操作：透视，画外画平铺，画中画，窗口叠加，窗口漫游，窗口透视和缩放；

    CBD的输入路数，可以预先进行配置，最多可以达到12路；

    四、分布式控制技术

    分布式信号控制技术是创凯拼接处理器的专利控制技术之一，拼接器内部采用各个独立模块，并行处理，信号在输入拼接器之前，需要通过专有技术完成信号的调度和控制，实现各通道信号传输与硬件带宽之间的平衡问题。

    *对于进入非公共区域的信号，每个窗口信号对应独立的处理模块，并控制相应的显示单元的显示内容；

    *外置矩阵完成信号的分配和调度切换；对不重要的信号，输入CBD区域。

    *窗口操作时，根据不同的窗口显示模式，矩阵完成相对应的信号的微观分配。

    *某些特殊情况下，如果需要更多的显示带宽，可以释放底图的部分显示功能，以提高带宽需求。

    五、 窗口的操控

    a)画外画平铺模式—多路或者部分信号以任意矩形显示格式全屏或非全屏显

    示在CBD区域内,显示画面之间没有任何重叠;

    b)画中画模式—以某幅画面为背景,其他窗口信号采用开窗口平铺显示;

    c)叠加模式—以某个通道画面为背景, 其他通道的画面在显示时,窗口之间相互部分或者全部覆盖,被覆盖部分没有显示；

    d) 透视模式—在做画中画叠加模式时,可以设定上一层显示窗口的透明度,可观察到上层窗口显示的通道信号同时,也可以直观看到下层信号的完整画面.

    e)缩放和位移.窗口的大小和位置任意变换和移动；

    六、边缘屏蔽技术和边缘精调技术

    a)边缘屏蔽技术

    传统的拼接技术, 在遇到有边缘的显示器件时(例如背投,平板电视LCD/PDP或者DLP，CRT等有边框的显示器件组成的电视墙),当画面分割后再拼接显示时,相邻的两组显示器件间由于存在无法显像的边缘而分割, 导致画面不自然变形。创凯公司独创的边缘屏蔽技术, 通过精细像素调整,对边缘信号进行自动扩展, 把被显示器件因边缘覆盖的部分内容进行屏蔽,达到自然直观的显示效果，用户在调试时,只需要在提供软件中输入显示单元的尺寸和边缘的大致黑边宽度, 该技术会自动计算所需要屏蔽的范围并自动掩盖。

    b)边缘精调技术 通过控制软件，可以对拼接显示屏边缘的显示垂直像素做每个像素精确调整, 达到左右拼接的画面完全无缝;该技术适合于前投影,背投影,DLP显示屏等

    七、 输入/输出信号

    CK4PV4采用了目前世界上最先进的高速图像处理芯片，对于视频输入的信号自动判别不同的制式(PAL/NTSC),采用运动预测补偿和去隔行处理,将视频信号转换为逐行信号;自动判别VGA输入的各种不同格式信号,应用先进的数字图像处理算法来实时分割放大信号并显示, 整个画面清晰流畅，色彩极其鲜艳逼真，无任何运动锯齿和马赛克现象。输出信号统一转换为XGA/60HZ,也可以设定更高的分辨率;

    八、   先进的纯硬件设计架构

    与基于计算机的多屏分割器处理方案不同，CK4P系列采用了纯全硬件信号处理和总线架构模块设计。不需要操作系统支持，上电即可工作，开机时间少于5秒, 用户可直接硬开机和关机,启动迅速, 满足每周七天、每天24小时的工作需求,系统稳定可靠。

    九、图像参数(白平衡/亮度/对比度/锐度)自动调整

    出厂时的各种图象参数均设置在标准状态。用户也可根据需要对个别参数进行调整。可对每路输出图象进行白平衡参数的调整，使得电视墙/拼接墙的综合白平衡达到尽可能完美的状态。

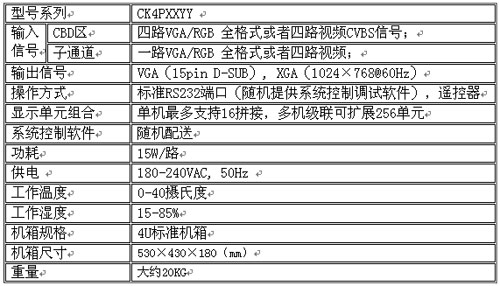

    主要技术指标

    CK4PV4系列拼接图像控制器， 根据输入、输出通道的不同，有CK4PV4XX04，CK4PXX06，CK4PXX08，CK4PXX10，CK4PXX12，CK4PXX14，CK4PXX16等型号；主要技术指标见下表（每个拼接输出通道，简称“1路”）
