CREATOR快捷8路串口分配器配合PGMII使用和编码说明

    1、设备说明

    目前我们使用最多的CREATOR快捷中控主机PGMII有8个串口，通过这8个串口可以控制或者说是对8个设备进行发码控制，一但超出了8个设备的话，就必须用到串口分配器，但一般比较少人对串口分配器有所了解，特别是它的编码方式。

    CREATOR快捷 的串口分配器型号为CR-UART8，支持8路串口分配输出，通过RS-232与主机通信，将主机发送过来的数据转换成指定的波特率并从相应的COM1-COM8输出口输出。

    1）、CR-UART8前面板：

    ①输入COM口（RS-232）

    ②电源灯、ID灯、接收发送灯

    ③各COM口指示灯

    2）、CR-UART8后面板：

    ①8路输出串口（COM1-COM8）

    ②输入COM口（RS-232）

    ③CR-NET口和ID COOE

    ④电源接口（12V、1A）

    3）、CR-UART8与设备的连接：

    CR-UART8与设备的连接比较简单，我们以PGMII中控连接CR-UART8来控制8*8AV矩阵为例来说明。

    首先是PGMII的其中一个串口（例如是第一个串口COM1）连接到CR-UART8后面板的输入COM口，如下图红色圈所圈起的位置。

    接着是CR-UART8的其中一个串口（例如是第一个串口COM1）连接到8*8AV矩阵上，如下图蓝色圈所圈起的位置。

    CR-UART8分配器需要额外连接一个12V的外接电源，如下图绿色圈所圈起的位置。

    最后是无线接受器连接PGMII中控，如下图黄色圈所圈起的位置。

    （从底到上，AV矩阵、PGMII中控、CR-UART8分配器、无线接收器。）

    （红色圈——中控连接到8路COM口分配器。）

    （蓝色圈——CR-UART8分配器连接到AV矩阵。）

    （绿色圈——CR-UART8分配器连接电源线12V、1A。）

    （黄色圈——无线接收器连接到中控。）

    2、编码说明

    1）、在PGMII中控连接CR-UART8分配器的串口上一定要填上它的波特率38400 （如下图）。

    2）、CR-UART8分配器的通讯协议分为六个部分，分别是：启始指令、通道、校验、波特率、数据长度和控制代码。

    ①启始指令：

    x1B\x43\xDD\x0D\x0A 为专用指令，直接填写就可以了。

    ②通道：

    通道为CR-UART8分配器上要控制的设备所连接的串口通道，例如设备连接的是COM1的接口，那代码就写01。

    代码对应通道：

    01：COM1通道

    02：COM2通道

    03：COM3通道

    04：COM4通道

    05：COM5通道

    06：COM6通道

    07：COM7通道

    08：COM8通道

    ③校验：

    校验码分为三个，分别是无校验、偶校验和奇校验。

    校验代码：

    00：无校验

    01：偶校验

    02：奇校验

    ④波特率：

    波特率相对应代码：

    00：300 bits/s

    01：600 bits/s

    02：1200 bits/s

    03：2400 bits/s

    04：4800 bits/s

    05：9600 bits/s

    06：14400 bits/s

    07：38400 bits/s

    08：38400 bits/s

    09：57600 bits/s

    ⑤数据长度：

    RS-232：数据长度为INT*，不能为0X00

    ⑥控制代码：

    所要控制设备的控制代码，每个设备都有不同的代码，有16进制码和字符码。例如是我们公司的矩阵代码就是字符码，1B1. 就是控制矩阵第一路输入切换到第一路输出。

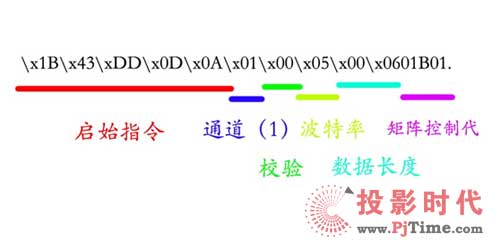

    综合所有代码，例如矩阵连接8路COM口分配器第一个COM口来控制我们公司的8*8AV矩阵，通道为1、无校验、波特率为9600、数据长度为6，所代表的代码如下：

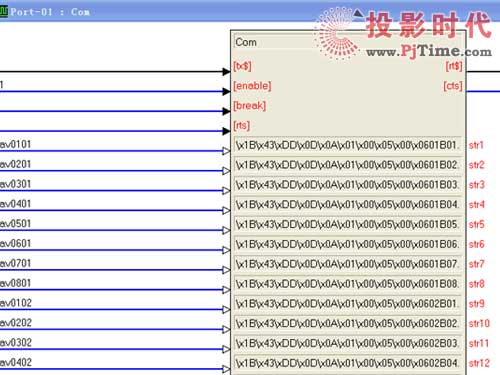

    在PGMII中控中连接CR-UART8分配器的COM口所写的代码如下图：
