金三立 E-NVS娱乐场所远程视频监控解决方案分析

五：解决方案说明

“E-NVS”系统介绍

　　“E-NVS”全称Embedded-Network Video System，即嵌入式网络视频系统，是基于嵌入式软硬件应用技术，结合国际先进的H.264视频压缩技术，全数字化、网络化、智能化的视频监控系统。 “E-NVS”集嵌入式服务器、嵌入式中心管理软件、大容量磁盘阵列等三类产品于一体，有功能强大、稳定性高、性价比高等特点。

实现功能如下：

　　1、用户管理功能，包括登陆密码更改；可加入、编辑和删除用户；可进行权限分配，系统管理员级，可所看到的监控点进行控制。操作员级，可对部分监控点进行控制。浏览用户级，仅可进行视频观看，不能对设备进行任何操作和设置。

　　2、图像浏览与控制功能，可以选择1、4、9、16、25等显示方式，可方便地远程控制“上/下/左/右/变焦/聚焦”

　　3、录像及资料回放功能，可以设置多种录像方式、如定时、报警录像、手动录像等；可中检索、播放、下载录像资料。

　　4、流媒体分发功能，实现音视频数据流的分发作用，以满足多用户同时监视的需求。

　　5、完善的报警功能， 报警处理策略包括：报警后声音和灯光启动；报警录像和预录功能；报警自动切换图像；报警自动调出电子地图等功能

　　6、电视墙显示，支持数字矩阵切换功能，在监视器上轮巡多个监控点图像。

　　7、电子地图设置，每个监控点和报警点都在地图上生成特定的图标；可以快速定位。

解决方案说明

　　金三立‘E-NVS’视频监控系统由视频信息采集、传输系统、监控中心、远程/上级监控客户端四部分组成。其中监控中心是管理中心。

1、 视频信息采集系统

　　前端设备主要由半球摄像机、模拟高速球机、枪机、红外机等娱乐场所本地的摄像机，增加视频服务器设备组成。

　　根据监控点的具体情况，在各监控点安装相应的监控摄像机。监控点的位置一般安装在以下位置：

门口，主要监控娱乐场所出入人员

前台，查看营业情况

接待大厅，查看大厅人员活动情况

活动大厅，查看大厅人员活动情况

走廊，查看走廊人员活动情况

厅房，监视小包房内的情况

其它场所、周边等

　　受限于网络带宽的影响，该KTV只选择了四个重要位置通过网络上传到公安局监控中心，分别是门口、接待大厅、活动大厅、走廊。

2、网络传输系统

　　通信线路上，涉及到以下三类：

　　A：部分前端网络通讯：

　　部分前端DVS采用电信/网通的ADSL或LAN方式来上网，需注意ADSL带宽受限制，最多能上传CIF格式图像（512K码流）。

　　部分前端DVS采用2M专线或EPON方式上网，带宽比较充足，能上传D1格式图像（1-2M码流）。

　　前端部分还可以使用3G无线网络，当前的CDMA-EVDO网络带宽比较充足，上传能达到1.8Mbps。

　　B：远程客户端网络：通常采用普通方式的电信/网通的ADSL来上网，或者采用公安系统的专网。

3、监控中心

　　A：市局/分局监控中心硬件设备主要由E-NVS、控制键盘、电脑、监视器（电视墙）等构成，进行本区内所有监控系统的指挥、监控、管理、安全等作用。

　　B：派出所监控室，直接使用电脑通过网络来监控。

　　C：存储规划：

　　按照存储周期为30天计算，需要这样配置存储，1台E-NVS（16盘位）主机+1台NVR（16盘位），总容量达到32T。

4：远程监控客户端

　　A：远程客户端访问，主要是指各级领导及各级警务人员可以随时通过笔记本电脑或办公电脑监控现场图像。

远程客户端用户利用客户端软件或IE浏览器，经过用户名、密码的认证后才能登陆系统。用户实现分级管理，划分权限。

　　B：移动手机监控端，公安机关部分人员还可以利用智能手机安装客户端软件后，实现监控功能。手机端也必须经过用户名、密码的认证后才能登陆系统。

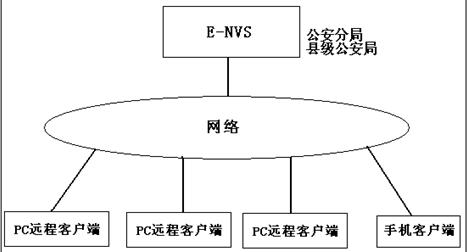

‘E-NVS’配置方面：

　　根据公安机关的实际情况，在公安分局/县级公安局配置一套“E-NVS”管理系统，承担中心管理作用、承担中心存储、中心转发作用。因为承担日常重要监管工作的机关是公安分局/县级公安局及其派出所。其它所有的远程客户端监控，都是通过这台‘E-NVS’来统一管理。

从管理角度看：

　　1、该KTV本地监控室：在KTV本地监控系统采用的是模拟监控系统，对本场所的视频信号进行监控。摄像机信号全部引入监控室监控系统，使本地工作人员实现对本站所有图像进行监控管理。

　　2、分局监控中心：分局监控中心对全辖区内所有娱乐场所进行统一监控和管理。

　　3、上级监控管理中心：市级指挥中心或省级指挥中心，都可以作为远程指挥中心来实现监控和管理，必要是可以对区域内所有的监控场所进行统一监控、管理和调度。
