草谷（Grass Valley）MediaEdge DS数字告示系统详解

MediaEdge DS数字告示系统

    2009年7月，草谷（Grass Valley）推出了他们最新的数字告示系统MediaEdge DS 4，这套系统集合了VOD视频点播、程序广播、现场直播、带界面分割等诸多特点。所以，无论你是要点播节目，还是为远程观众现场直播，在商场广播一组预设好的节目，或者要在屏幕的不同区域同时播放视频、音频、表态图像、FLASH、游走字幕、URL、HTML等内容的数字告示，MediaEdge DS系统都会是非常好的选择。

    MediaEdge DS数字标牌系统系统利用标准的TCP/IP网络和显示设备，提供多频道、多客户端的视频播出方案。MediaEdge DS灵活的和模块化的设计，为传输视频内容到多个计算机（SWT客户端）、机顶盒客户端以及HDMA播放器提供了高性价比的方法。

    广播工程项目的理想解决方案，该系统软件和硬件都是由Grass Valley自行设计和生产，和其它系统相比它具有：基于IP设计，安装方便、成本低、设计灵活，可模块化设置服务器和所有客户端；运行机制稳定；管理便携、维护成本低廉；服务器支持多频道同时播放，支持全高清节目；支持系统克隆等优势。

    MediaEdge DS不是一款简单的产品，而是一整套数字告示系统解决方案，主要包含的产品组件有：服务器端、客户端、视频转换器。其中服务器端又包括：MediaEdge SVS服务器软件、用于界面分割的显示内容管理软件（DCM）、实时MVR-D系列编码卡、MediaEdge-LEB60标清实时编码盒、MediaEdge-LSB高清服务器式直播盒、MediaEdge-LEB4高标清H.264实时编码盒。

    客户端包含，MediaEdge-STB高清机顶盒、MediaEdge-SWT计算机软件客户端、MediaEdge-SWT DS计算机软件DS客户端、HDMA-4000网络高清播放器、HDMA-4100网络高清播放器、HDMA-4000Sync高清帧同步播放器。而视频转换器包括有ADVC系列视频转换器。接下来，投影时代网就来为各位详细介绍MediaEdge DS数字告示系统，希望消费者能对这套系统有更加全面的了解。

MediaEdge SVS服务器软件

：

    MediaEdge SVS是整个MediaEdge系统的核心，它提供了必要的工具，使管理者能够轻松的管理内容、实时录制、创建播放列表、定制时间表和控制系统操作以及管理和升级MediaEdge机顶盒。同时MediaEdge-SVS是一个基于HTML网页的工具，这使得MediaEdge服务器的配置以及节目管理和客户端设置，都可以通过本地或远程的网页浏览器进行管理和自动的更新。

    另外MediaEdge-SVS支持MPEG-1/2/4标清和MPEG-2高清节目，通过LEB60、LEB4、LSB、MVRD系列卡或者服务器的1394接口实现高清或标清的现场直播。MediaEdge-SVS包含多荐组件，包括服务器控制台、内容注册器、服务器配置工具、注册信息导出工具等。

    MediaEdge SVS服务器软件的关键特性：

• 使用100Base-TX或更快网速的网络结构，节约成本
• 基于HTML的可定制的用户界面，方便操作和管理
• 支持本地和远程管理功能
• 通过网络传输高质量的MPEG-1、MPEG-4、MPEG-2标清和高清视频和音频
• HDV或高/标清节目源通过服务器上的IEEE 1394接口或MEDIAEDGE-LEB60/LEB4实时编码盒进行实况视频采集和输出
• MPEG编码性能——仅仅受制于网络环境，每台服务器最我支持8个MVR-D卡和8个HDV的直播。只要提供足够的网络带宽，LEB60/LEB4/LSB的数量没有限制
• 实况视频源包括：MVRD 2000/2200/4000/4400卡，LEB60/LEB4，LSB，直接接入IEEE 1394接口的HDV
• MediaEdge-SVS4支持H.264编码格式的播出。

技术规格：

    协议

    控制协议： RTSP (RFC 2326)

    数据流协议： RTP (RFC 1889)

    菜单协议： HTTP

    支持的视频格式

    MPEG-2 MP@ML: 2Mbps – 15Mbps

    MPEG-2 MP@HL: 最大到30Mbps

    MPEG-4 Simple Profile (最大到15Mbps)

    MPEG-1

    MPEG H.264（仅MEDIAEDGE SVS4支持）

    支持的音频格式

    MPEG-1 音频 层-2

    AAC LC 2-通道

服务器控制台（Server Console）

    这MediaEdge-SVS的核心组件，具有基于HTML可定制界面。

    其功能包括播出内容管理、时间表管理、客户端管理、服务器管理、转播节目管理等。详细内容如下表所示。

一级栏目	二级栏目	栏目功能介绍
内容	MPEG文件列表	显示和管理已注册的MPEG文件，添加新文件
	内容列表	显示和管理已注册的内容，添加新内容
	内容类别	显示和管理内容类别
时间表	时间表	显示和管理频道，按时间顺序显示节目单
	节目列表	显示和管理所有频道中使用的节目列表
	节目类别	显示和管理节目类别
	频道类别	显示和管理频道类别
	频道监控	显示每个频道的播出状态，开始或停止频道的播放
客户端	客户端列表	显示和管理系统注册的客户端，注册新的客户端
	客户端类别	显示和管理客户端的类别
	客户端监控	显示客户端的运行状态
	客户端控制	临时控制所有或单个客户端的播放
	客户端重启	执行所有或单个客户端的重启操作
服务器	服务器列表	显示和管理当前系统的服务器
	事件日志	服务器安装后，服务器上所有的事件记录
	录制	通过MVRD系列实时编码卡录制实时内容
转播	转播内容列表	显示建立的转播内容
	转播内容类别	查看和管理转播内容的分类
	转播内容监控	查看转播内容的工作状态
	转录列表	显示建立的转录内容
	转录类别	查看和管理转录内容的分类

MediaEdge DCM显示内容管理软件简介

：

    MediaEdge DS系统是基于IP网络的高质量视频播出系统，支持纯粹的MPEG-1/MPEG-2高标清视频节目的播出。对比数字告示的概念，MediaEdge系统只是数字告示中的一种简单应用模式，即只播出视频画面的数字告示。Canopus开发的MediaEdge DCM（Display Content Manager）显示内容管理软件支持视频、音频、静态图像、文字、HTML等内容，顺应了数字告示的潮流，并逐渐在数字告示市场异军突起。DCM软件是基于MediaEdge系统开发的，是MediaEdge系统的功能扩展。

    DCM最大的特性是它可以将一个显示屏幕划分几个区域，不同类型的信息内容在同一个显示屏的各个区域显示。视频、静态图片、FLASH和文字等内容可以组合在一个显示屏播放，产生一个远远比传统的宣传方式更高效的数字告示信息交流媒体。

    DCM功能

    在DCM中，不同的素材，如电影、图片和字幕都可以自由的设置在每个频道。客户(发布信息者) 会有各种需求。例如，一些客户想要用高清视频图像展示他们的产品，同时还要有声音和文字说明；一些客户需要直播店内的实况节目，并且在节目中打上自己公司的logo；一些客户可能想要设置与众不同的声音效果，每5分钟回放一次，然后紧跟一个促销产品的文字说明。DCM可以针对各种需求，提供高效的编辑和播出方案。

    DCM软件使MediaEdge系统的应用领域更为广泛，播放内容也不仅仅限于视频，为人们提供综合信息的服务。

    以下是DMC软件所支持的内容格式：

    视频：MPEG2-TS、MPEG2-PS
    图像：JPEG、 BMP、GIF（支持透明）、PNG（支持透明）
    文字：txt、RSS（注册为URL素材）
    FLASH动画：SWF格式
    音频：WAVE（PCM: 8/16/24 位, 1/2/5.1通道）、MP3
    URL素材：任何URL
    控制命令

DCM具有以下特性：

特性	描述
灵活布局	一个显示屏可以划分多个区域，每个区域显示不同类型的内容。直接用鼠标操作很容易就设计一个区域布局。
同时显示多类型内容	以下内容类型都可以区域显示。兼容宣传和信息交流所需的所有格式 ·         视频(MPEG2, MPEG2 HD)：促销视频、商业活动视频、产品说明视频等 ·         静态图片(JPEG, BMP, GIF, PNG)：用于显示商场标识、促销产品价格、照片、静态Logo等 ·         游走文字：产品说明的字幕、紧急事件信息显示等 ·         FLASH动画：用于显示时间、动态水印、Logo等 ·         音频播放 (MP3, WAV)：用音频增强显示效果，如在播放视频或显示图片时的配音
L-型滚动字幕	文字可以设置为从左到右，从上到下滚动。从网络上传来的RSS源，如新闻或天气预报等等可以导入为显示信息。
自动播放紧急事件	当在紧急事件如火灾或地震发生时，就可以立即播放这个预设的紧急事件信息。
播放风格的灵活编辑	从注册内容到设置播放列表，可以灵活编辑内容播放风格。
同时设置多个频道	可同时设置多个频道。不同的显示屏可以播放不同的频道和播放列表，多个客户端可以播放统一频道。频道数的多寡由网络环境和节目码流大小、服务器配置决定。
播放实况节目	和MediaEdge SVS配合，还可以在视频区域播放或临时插播实况节目。
自动设置	播放设置和时序设置，可以有规律的更新，根据需要也可以手动更新设置。
支持SNMP协议	支持SNMP协议，所以支持在服务器端监视和设备控制。促进管理工具的改善等等。
服务器和本地方式播出	DCM支持在服务器端的频道播出。当考虑网络环境受限或其它因素时，可以选择由客户端下载到本地播出。文件可以立即下载，也可以在空闲时间定时自动下载。
更新简单	当更新内容时，仅传输需要更新的内容，减小数据传送量和传送时间

MediaEdge STB客户端机顶盒MediaEdge DS客户端软件

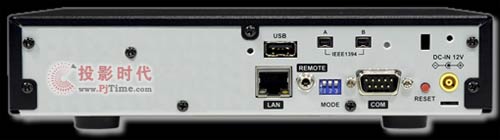

MediaEdge STB客户端机顶盒

    机顶盒设计成简洁的网络设备，作为基于网络的视/音频解码设备使用，具有内置的MediaEdge菜单浏览功能。MediaEdge-STB设备连接到一个标准的以太网，利用多功能遥控器操作由MediaEdge服务器动态更新的节目菜单。遥控器也具有调节音量、暂停和向前向后搜索的功能。 MediaEdge-STB设备也可以从服务器进行控制和管理，还支持RS-232设备接口，用于其它外部设备的控制。

    MediaEdge数字告示系统客户端机顶盒目前包括两款型号：MediaEdge-STB3和支持H.264的机顶盒MediaEdge-STB4

    MediaEdge-STB关键特性：

• 易于使用的网络设备，简洁而又轻便
• STB3支持MPEG-1、MPEG-2标清和高清的解码和回放，STB4支持MPEG-4、MPEG-2标清和高清、H.264标清和高清的解码和回放
• 标清可以上变换到高清输出，高清也可以下变换到标清输出
• 执行SMIL规范，可同时播放视频、音频、HTML、静态图片、游走字幕以及FLASH等内容
• STB3兼容MEDIAEDGE SVS3软件和DCM内容管理软件，STB4兼容MEDIAEDGE SVS3、SVS4软件和DCM内容管理软件
• STB3支持S-Video和复合端口的标清输出，以及高标清分量和高清DVI的输出；STB4支持复合标清以及高标清分量 和HDMI输出
• 支持SPDIF和模拟立体声音频输出，支持杜比数字5.1音频解码和输出
• 可通过遥控器选择内容或切换频道
• 提供RS-232端口，可与串口设备（如：触摸屏和扫描枪）连接使用。



MPEG标清和高清编码盒

    MediaEdge-LEB系列高/标清编码盒是一组独立的视频编码器，可通过网络对实况视频进行实时播出，到达所有的MediaEdge客户端（无论是STB机顶盒还是MediaEdge-SWT计算机）。MediaEdge-LEB系列高/标清编码盒，即可以独立于MediaEdge服务器使用，也可与MediaEdge服务器、STB或SWT配合，将任何模拟/数字视频转换成MPEG-1,MPEG-2、MPEG-4或H.264格式，并将编码好的视频流通过联网的服务器进行实况转播、视频点播。

    标清实时编码盒MediaEdge-LEB60:外置“模拟至MPEG”标清编码

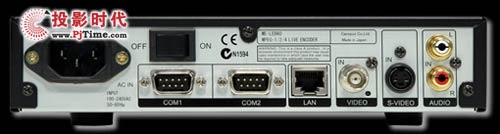

Grass Valley 草谷MediaEdge-LEB60标清实时编码盒

    MediaEdge-LEB60提供了模拟到MPEG标清实时编码，可以对远程视频数据（如视频资料库）进行编码，将视频素材直接播出到客户端，或者传送到位于数据中心的MediaEdge服务器上。随后，视频将被录制，即可在MediaEdge网络上进行播出。

    高标清H.264实时编码盒MediaEdge-LEB4：外置HDMI&SDI高标清数字编码

Grass Valley 草谷MediaEdge-LEB4高标清H.264实时编码盒

    MediaEdge-LEB4提供了SDI或HDMI的标清或高清数字信号到H.264的高/标清编码，并以MPEG-2TS流的形式通过网络进行实况播出。MediaEdge-LEB4设备可以作为一个流媒体服务器使用，加上MediaEdge-STB4等客户端组成一个视频直播系统，或者通过网络发送到MediaEdge服务器，用于节目录制和直播。

    MediaEdge-LSB：服务器式直播

    通常，服务器是系统的核心部件，用于播出预先录制的视频内容。但是，有些现场的实况视频源需要进入系统，这些实况视频常常不会和主视频服务器牌同一个地方，作为整个视频播出方案的一部分，MediaEdge LSB提供了实况节目的机动性，通过局域网络实时传送高清视频。

    MediaEdge LSB通过IEEE 1394接口输出HDV实况视频。LSB可以直接作为流服务器，将实况视频发送到STB和SWT客户端用于播出，也可以将实况视频发送到MediaEdge服务器，用于视频节目直播，或者采集到硬盘用于以后的视频点播播放，或者边采集边直播。

    MVR-D系列编码卡

    MVR-D系列编码卡可以将模拟节目源编码成MPEG标清数字文件的功能，这使它成为MediaEdge DS系统的理想配件之一。和基于局域风的MediaEdge系统结合使用，MVR-D板卡提供了实时的MPEG编码功能和高质量MPEG视频网络直播功能。如果你要输出到DVD或VCD，实时MPEG编码卡也可以满足你的工作流程。Grass Valley提供三款不同的MVR-D实时MPEG编码卡，分别是MVR-D2200V，MVR-D4000和MVR-D4400。

网络高清播放器

MediaEdge DS数字告示系统播放终端

    MediaEdge DS数字告示系统在终端播放器这块提供了HDMA-4000网络高清播放器、HDMA-4100  HDMI接口的网络高清播放器和HDMA-4000Sync 高清帧同步播放器共三款型号可供选择，能满足不同用户环境的需求。

    HDMA系列播放器--HDMA4000/4100：价格适中、设计紧凑的高清视频播放器。

    HDMA4000和HDMA4100是设计紧凑，高质量的高清/标清视频播放设备，具有程序广播、视频点播和串行控制功能。视频内容可以通过PC网络或USB接口的外部存储设备更新。它出色的易用性和多用途能力使它成为了轻便式高清视频播放的理想选择，广泛适用于高端数字广告产品推广、展示厅、信息亭、博物馆、艺术廊——其优异的高清图像质量大大优于传统标清内容的发布。

    HDMA4100：关键特性

• 支持1080i和720p HD MPEG-2，包括原始的HDV格式，通过程序广播或基本的视频点播功能进行输出
• 支持标清MPEG-2的NTSC和PAL 输出
• 标清视频可以上变换到高清播出，高清视频也可以下变换到标清播出
• 支持高清和标清的HDMI输出，以及标清的复合输出
• 通过PC网络或USB接口的外部存储设备快速更新内容
• 通过DCM内容管理软件直接从服务器播出数字告示内容，或者从DCM的FTP服务器下载节目和播放时间表后再本地播放
• 支持带画面分割的视频、HTML、静态图像、FLASH、游走字幕等数字告示内容的播出
• 通过遥控器或RS232接口，可以简单地进行设置和操作
• 设计紧凑，可以在各种环境下安装
• 可以从四个不同存储方式进行任意选择：40GB或80GB硬盘，1GB或2GB silicon disk
• 可以从内置硬盘、USB移动设备、网络硬盘等播放节目
• 方便使用的高清视频播放

    方便使用的高清视频播放

    高清视频是当前产品推广和信息发布的最通用的媒介。通过HDMA4100播放锐利的高分辨率的高清视频是最简单不过了。对受众来说，高分辨率的高清视频远比传统的标清视频更有吸引力。要进行高效的产品推广和信息传播，高清视频具有很强的说服力。

    支持程序广播和视频点播（VOD）

    除了简单地播放高清视频，HDMA4100播放器还可以用于程序广播，即视频内容根据预先编排的计划播出。观众也可以点播视频，通过播放器自带的遥控器，或通过RS-232serial端口连接的第三方触摸屏进行视频点播。

    快速更新内容

    有多种方法来简单而快速地更新内容：通过联网的计算机复制更新、通过外部USB存储设备、通过DCM进行节目编排，然后更新到播放器

    播放器设计紧凑，适用于各种场所或应用

    HDMA4100设备设计紧凑，且包含从视频存储到播放的所有必须的功能。因此，任何有电视机或计算机显示器的地方都可以作为播放场所。

    可以接收DVD/LD兼容播放器的命令

    HDMA4100可以接收和商用Pioneer DVD/LD播放器兼容的命令（子集）。这样就使从DVD/LD播放器到高清播放的升级更加平稳和方便，如在艺术廊、博物馆或其它公共建筑升级现有的LD或DVD视频系统到高清系统。

HDMA4000Sync：适用于大屏拼接的高清视频播放器

    Grass Valley HDMA4000Sync是一款设计紧凑，高质量的高清/标清视频播放设备。HDMA4000Sync的同步功能是指多个播放器可以驱动多个屏幕，或者成对的播放器用于惊奇的3D画面。需要拼接大屏输出高质量的HD节目，或者投放3D节目时，HDMA4000Sync播放器是你的理想选择。

   HDMA4000Sync关键特性：

• 支持1080i和720p HD MPEG-2，包括原始的HDV格式，通过程序广播或基本的视频点播功能进行输出
• 支持标清MPEG-2的NTSC和PAL 输出
• 标清视频可以上变换到高清播出，高清视频也可以下变换到标清播出
• 支持高清的DVI和BNC分量输出，以及标清的复合、S-Video和BNC分量输出
• 通过PC网络或USB接口的外部存储设备快速更新内容
• 通过遥控器、前面板或RS232接口，可以简单地进行设置和操作
• 设计紧凑，可以在各种环境下安装
• 可以从四个不同存储方式进行任意选择：40GB或80GB硬盘，1GB或2GB silicon disk
• 支持三层/黑脉冲的同步锁相，提供基于精确时间的视频播出

    同步锁相视频回放

     如果你需要将多个高清视频以精确时间同步的方式传输多个显示设备，如大屏拼接电视墙，那么，HDMA4000Sync播放器将是你的首选。每个HDMA4000Sync播放器支持三层（tri-level）和黑脉冲（black burst）同步输入功能，让你可以在只使用一个同步锁相源的情况下，同步最多32台HDMA4000Sync播放器。

MediaEdge DS客户端软件

    MediaEdge DS客户端软件包括：MediaEdge-SWT和MediaEdge-SWT DS。

    MediaEdge-SWT软件客户端是连接到MediaEdge网络计算机的网页浏览器插件，通过浏览器客户可以访问动态更新的视频点播内容或预设频道的网页菜单，以及在浏览器窗口观看视频内容。

MediaEdge-SWT：关键特性

• 安装和应用简单
• 不需要额外的硬件
• 解码和回放 MPEG-1、MPEG-2标清和高清视频、MPEG-4视频流
• MediaEdge-SWT4支持解码和回放H.264标清和高清节目
• 叠加显示控制允许同时在单屏上的回放多个视频流*
• 大规模的安装可以使用多个客户端用户的使用许可包

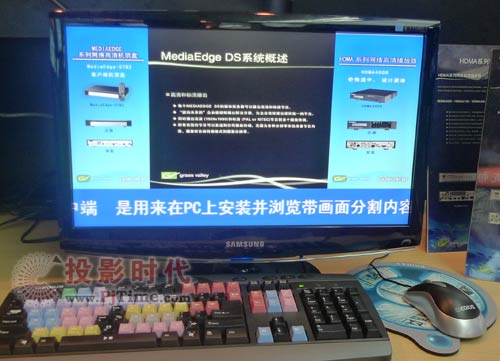

    MediaEdge-SWT DS是用来在PC上安装并浏览带画面分割内容的软件，画面中的内容是从MEDIAEDGE DS系统播出或本地播出的视频、静态图片、FLASH、HTML、游走字幕等数字告示内容。

   MediaEdge-SWT DS的关键特性：

• 安装和应用简单
• 不需要额外的硬件
• 解码和回放 MPEG-1、MPEG-2标清和高清视频
• 执行SMIL规范，可同时播放视频、音频、HTML、静态图片、游走字幕、FLASH等内容
• 通过MEDIAEDGE DS系统或在直接播出本地存储的节目
• 大规模的安装可以使用多个客户端用户的使用许可包




视频转换器：ADVC系列

ADVC-HD50转换器

    Thomson Grass Valley的ADVC-HD50转换器使你可以立即将无压缩的HD视音频从HDMI设备转换为HDV格式，并通过IEEE 1394 FireWire输出，来用于非线性编辑。沿用了标清ADVC产品的设计原理，ADVC-HD50转换器有着小巧轻便的设计，并突出了其简便性和兼容性。这个转换器不需要安装任何驱动器和软件，并兼容PC和MAC编辑系统。

ADVC-HD50 前面板和后面板

    ADVC-HD50转换器可以将任何无压缩的HDMI源，例如AVCHD摄像机，转换为HDV格式用于编辑，这样就不必配置了高性能的计算机系统，或者为了处理无压缩高清视频所需的昂贵的硬盘驱动器。此转换器也可以用于转换其它的无HDCP保护的HDMI源视频，如游戏机和机顶盒。

    Grass Valley ADVCHDM1转换器：实时HD-SDI/HDV 转换

    由 Canopus设计的Grass Valley ADVCHDM1转换器，把享誉世界的ADVC系列带入了高清世界，给编辑者提供了一个在HD-SDI和HDV间高质量双向转换的设备，并实现了嵌入式音频功能。ADVCHDM1不仅仅让你可以简单快捷的转换HD-SDI输出为HDV，或者采集HDV素材进入HD-SDI系统，而且可以实时编码HD MPEG-2传输流，支持全高清1920x1080分辨率格式，并支持八种不同的比特率以配合你的工作流程。和其他的ADVC产品一样，你可以放心的使用任何操作平台，不管是基于Windows或Mac OS的非线性编辑系统，NTSC 或PAL视频，或者不同的摄像机、录像机、视频编辑卡。

ADVCHDM1 前面板和后面板

    其它转换器

    Grass Valley还有其它接口和格式的硬件转换设备，包括 HDSC1、 ADVC55、 ADVC110、ADVC300、ADVC500、ADVC700、ADVC1000、ADVC3000等，详情请访问Canopus Asia网站的相关页面。



MEDIAEDGE DS数字告示系统的八大特色

MEDIAEDGE DS数字告示系统特色：

    MEDIAEDGE DS是一套功能超强大和先进的国际领先数字告示系统，主要特色包括：按计划播出、视频点播节目、实况节目转播、轻松更新节目、3D和大屏拼接、IP网络传输、高效管理存档、大屏播放HD视频八大功能特色：

    按计划播出

    按照不同受众的特点，预先编排其感兴趣和需要的节目内容，在公共显示屏或店堂信息亭等场所播放，最大化的增加广告投放效果，发挥消费潜力。

    视频点播节目

    用户可以通过遥控器或触摸面板选择要播放的节目。系统可以在博物馆和旅游胜地的交互式信息亭使用，也可用于店内的促销工具。

    实况节目转播

    可以将远程的HDV或其他摄像机的实况图像输入系统进行直播。该系统可以在包括远程教学、网络会议、远程监控等很多场合使用。

    轻松更新节目

    有很多客户端的场合，比如卖场的促销广告遍布在各个区域，内容需要频繁的更新，这是，就需要这种既简单又高性价比的解决方案。

    3D和大屏拼接

    完美的同步播放设备可以应用于高清画质和3D电影和大屏拼接内容的播放，你不再会被屏幕大小所限制。

    IP网络传输

    IP网络的应用解决了实况节目传输到广播服务器，或内容播出或分发到多个播出客户端的传输问题。

    高效管理存档

    音视频数据越来越多时，强烈推荐将他们保存在服务器或对应的存储设备中。这种存档方式便于用于索引和搜索，而且可以随时回放而不会磨损。

    大屏播放HD视频

    利用高清系统中的高分辨率图像，可以播出传统电视说没有的细节和气氛，带给你更高层次的促销和信息传播手段。



系统应用架构和方案

    根据系统应用场合的不同，用户可以选择不同类型的MediaEdge DS架构。按照系统特性，总结为以下几种不同的架构类型。

    单点播放：

    HDMA-4000/4100播放器可以单机运行，用于播放高标清视频或数字告示内容。

    大屏拼接：

    多个HDMA-4000/4100 Sync播放器可以用于拼接大屏等需要完全帧同步的多画面输入。最多32个播放器可以同时输出到大屏，其中一个是主控播放器，其它播放器是受控播放器。主控端用于控制和同步所有联网的HDMA播放器，满足帧同步的项目需求。

    基本视频播出：

    MediaEdge系统的基本架构，系统只播出高清或标清视频。服务器端安装ME-SVS软件，用于管理系统。所有视频内容都在服务器端存储和播放。

    实况视频直播：

    LEB60、LEB4都是MediaEdge系统中用于实时视频编码的设备，LSB是服务器式的直播设备，它们分别把S端子、复合AV、SDI、HDMI、1394接口输入的视频实时编码成高标清的MPEG文件，编码盒可以作为一个频道播出，也可以由各个客户端点播需要的实况节目。

    综合视频播出：

    MediaEdge系统可以同时做频道播出、视频点播和实况视频播出。

    简单数字告示：

    该系统由MediaEdge DS管理PC和HDMA播放器组成。在PC中安装有DCM软件，实现素材管理、布局设计、播放列表管理、频道管理以及所有HDMA客户端的管理。在PC中设有FTP服务，由各HDMA客户端下载新的播放列表和素材。

    综合数字告示：

    MediaEdge DS系统的综合架构。在MediaEdge服务器里安装有ME-SVS软件和DCM部分组件、数据库、FTP服务等，DCM控制台（DCM Console）和状态监控（Status Monitor）都安装在DCM管理PC中，用户只要在与系统联网的DCM管理PC上就可以实现对整个系统的管理。

    多站点架构：

    多个MediaEdge系统可以通过互联网进行统一的管理和维护。在所有服务器端都安装ME-CDS（内容分发服务软件），由FTP服务器管理新的内容，设置各个站点服务器的下载内容时间。CDS支持断点续传，且只传输目标站点不存在的文件。如果需要控制各个服务器的操作，可以打开所有站点的远程控制功能，这样，通过办公室的PC就可以控制和管理每个系统的ME-SVS和DCM软件，继而控制所有操作，包括客户端的管理。
