高性能大屏显示墙拼接处理器产品推荐

    显示墙控制器是多屏拼接显示系统的信息处理中心，是显示墙的信息驱动心脏，拥有动力澎湃的显示墙控制器是显示墙能否支持用户业务信息表达的关键。随着拼接市场的不断发展，广大客户越来越迫切需求一种性能更加强悍的处理器，用来整合不同来源的数据（信息）并操纵显示墙。在此，笔者特别推荐功能出众且性能硬处理控制器的产品供用户参考。

VTRON Ark多屏处理器

    VTRON最新发布的Digicom Ark1200系列多屏处理器，是显示速度最快的多屏图像处理器。此系列多屏处理器集高安全性、高稳定性、高图像处理于一身，采用全硬件数字化信号传输处理架构设计。其中重要的实现目标之一，是满足拼接墙系统用户所渴望的电脑输出图像在拼接墙上完全“实时”显示功能。这个功能的实现，意味着用户业务系统运行时产生的大量业务状态图文信息，可通过各个与业务连接运行的电脑传入拼接墙系统上实时同步地显示，这对于用户来说极为重要。

    由显示业界组成的数位显示工作小组（Digital Display Working Group,DDWG）制定的DVI标准，规定传送未压缩的数字电脑图像信息，数据通道带宽必须满足3.96 Gbit/s以上的信息传输量。Digicom Ark1200系列多屏处理器的数据传输总线带宽达160Gbit/s.，采用全交叉调度架构高速数据传输技术，为每路输入信号动态分配带宽达5Gbit/s的点对点专线数据传输通道，并使用最小化转移差动讯号（Transition Minimized Differential Signaling，TMDS）技术来确保高速串行资料传送的稳定性，每个像素资料量为24位元，确保处理器的每路电脑输入信号能在拼接墙上以24位色深真彩图像，无压缩高保真实时显示，很好地满足了用户需求。

    Digicom Ark1200系列多屏处理器能支持驱动32个显示单元拼接成超高分辨率无缝单一逻辑屏；支持共32路数字\模拟RGB电脑信号、视频信号、IP视频信号同时接入实时显示。所有输入信号可任意位置、任意大小缩放和叠加显示。在结构上，Ark1200系列处理器采用模块化硬件结构设计，所有信号接入板卡（包括电脑RGB、视频、IP视频）以及图形输出板卡和系统控制板卡等均支持热交换，实现系统保持运行状态下快速修复。保证系统24/7全天候连续不间断运行。

三菱显示墙处理器VC-X3000

    VC-X3000显示墙处理器可根据需要在显示墙上显示数据和视频。该系统操作灵活、使用简便，配备冗余电源、冗余硬盘驱动器及冗余风扇，支持7×24工作， 十分稳定。VC-X3000可控制显示墙，并监控亮度、双灯切换器、电源开关以及主要的操作参数。 远程客户端软件方便多个操作人员以不同的安全配置在客户端PC上创建、选择版面并配置显示窗口。支持多鼠标操作，允许系统用户与显示墙上显示的应用程序进行互动。

    主要特点：

    支持7x24模式连续工作使用的冗余配置
    VC-X3000标配RAID 1硬盘阵列。
    通过额外添加选购硬盘，可配置RAID 5或RAID 1+备用。

    远程多鼠标光标应用程序控制
    利用三菱的大屏控制软件，多个用户可在显示墙上看见各自以颜色编码的鼠标光标，而且每个用户能够控制处理器上的应用程序。这就使客户能够以灵活的版面更有效地操作控制室。

    系统监视
    在VC-X3000系统中，大屏控制软件会一直监视CPU温度等主要参数。该软件还将监控三菱的显示单元，以提供一个完整的显示墙系统——如果出现问题将发送电子邮件警告。

    外部硬件控制
    除了可以控制VC-X3000外，大屏控制软件还可监控更高端的VC-MK3000图像处理器。用统一的操作界面即可拖放两个系统中的窗口和版面。该系统还可控制视频矩阵等外围设备。通过触摸面板设备则可控制该系统，调出存储的版面，操作简便可靠。其中还包含一个日程安排程序，可定期改变版面。

    多语言界面
    该系统支持提供多种语言。

    提示功能
    大屏控制软件具有提示功能，可在显示墙上显示警告和通知，因此支持在控制室中进行团队作业。

    D-WALL控制软件——完整、直观、可靠的用户界面

    VC-X3000利用大屏控制软件D-WALL的一系列组件来进行工作。该软件组件会对各个环节进行管理，其中包括显示墙的设置、配置以及日常使用。系统设置工具可设置显示墙系统。该工具安装在VC-X3000中，并可由远程客户端PC进行管理。系统设置工具可识别显示单元的属性，设置显示墙尺寸，并为那些用户可以更改的参数设定默认值。服务器软件也安装在VC-X3000中，用来控制系统中的所有设备。客户端软件则可以安装在所有操作人员的PC中。系统操作人员和管理人员使用该软件调整、控制并监视系统。通过拖放或单击图标可创建、保存以及调出显示墙版面。使用该软件可对亮度、边框、裁切等窗口参数进行管理，还可根据需要标示和放置窗口。客户端软件会在模拟大屏界面上以“缩略图”的形式显示信号的内容、在此操作界面上还可看到当前的版面、存储的版面、处理器的系统状态信息以及显示单元。可通过拖放、鼠标点击以及监控状态显示来进行日常操作。客户端软件还可控制VC=MK3000图像处理器，该处理器可单独使用，也可和VC-X3000结合使用。使用这两种处理器的综合系统仍然会向操作人员展示相同的统一图像，而来自VC-X3000或VC-MK3000的窗口均是由相同的方法进行控制。

创凯电子 CK4P系列大屏拼接器

    通过对市场深入分析和调研，创凯电子在有针对性的推出了适合指挥系统，工作站，卫星监测，船舶指挥的新产品CK4P，CK4P系列大屏拼接器继承了CK4系列的纯硬件架构，并开发出超高清晰底图技术，漫游CBD技术，支持超高分辨率的图片采集投放，无须任何辅助设备，在思路上突破原有框架，功能更强大，系统更稳定。

    CK4PB属于基本型，带有CBD功能，底图采用的是flash内存储的固定图片

功能概述

    CK4P系列大屏拼接器是深圳创凯电子公司推出的全新大屏拼接处理器,采用专利技术硬件设计,可以像素叠加显示高清晰度背景图片,同时接受并处理各种视频图形信号,实时传送到各个显示单元,组成高清晰显示的大屏幕拼接墙。

CK4P系列根据产品功能的不同,分为B系列和P系列两个子系列产品;

B系列为基本型, 采用外置U盘和内置Flash实现高清晰底图显示和更换.。

拼接器内置一幅高像素图片;采用外置U盘预存图片

采用创凯公司提供的专用软件,通过电脑把高分辨率图片切割为1024*768的不同子画面,并所有的文件存储在USB盘内;

根据拼接显示单元的数量,拷贝复制同样数量的U盘;

把U盘插在拼接器的拼接输出卡上;

运行控制软件的底图更换模块,选择需要更新的图片;

拼接器将自动把U盘内的图片移植到拼接器内部;

整个移植烧写过程需要25-30秒;

移植操作后,开机自动实时显示底图图片;

P系列为增强型,具有B系列的所有功能,同时采用外置电脑通过多路DVI输出和拼接器连接,主要功能有:

   具备B系列的所有功能：采用外置Base PC和拼接器连接，弥补B系列的不足；

    网络控制；

    网络抓屏；

    实时动态高像素叠加显示（GIS地图，电力、交通矢量图等）－－通过网络传输过来的信号；

    单屏要求多窗口视频显示；

   可以把实时动态图片冻结、捕捉，并固化为拼接器内的底图；

    CK4P 把输入信号划分为非公共区域和公共区域(CommonBusDistrict 公共总线区域)信号，在信号输入拼接器前，根据信号的重要程度，由矩阵完成信号的调度和分配。

    非公共区域（非CBD区域）：每个独立的处理模块对应每个显示单元，每一个输入通道都独立工作分配，所有模块并行工作，独立处理各自的信号。处理速度与通道数的多少完全无关。

    CBD公共区域：多路信号共用一个通道，窗口的面积拉得越大的信号，所占用的带宽越高，（符合人的操作习惯）；不需要的窗口所对的通道,窗口越小,所占带宽越小。被前方窗口遮挡的通道,不进入总线,不占用带宽.确保需要显示的部分,保证有充分的带宽显示清晰的画面。

    CK4P系列拼接器自动侦测和识别全球的各种电视制式复合视频，各种标准VGA信号，最高支持无压缩实时UXGA（1600×1200）和高清1080P信号等格式的信号，对所有的信号自动识别并按用户要求对各信号进行视窗大小、显示位置、图像比例等方面的调整和变换，并转换为1024×768/60Hz的VGA格式输出(用户也可以定制特殊的输出分辨率和刷新频率)。

     CK4P系列拼接器，采用纯硬件设计，不需要操作系统支持，上电即可工作，启动时间小于5秒钟，稳定性高。

CK4P系统连接拓扑图

说明： 系统所示的24拼接需要2台CK4P级联

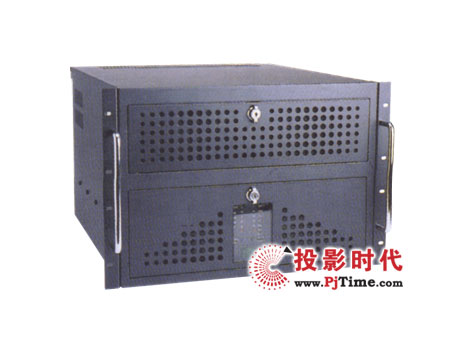

浙江大华 DH DSCON系列图形拼接控制器

　  浙江大华 DH DSCON系列图形拼接控制器采用最新图形处理技术及计算机集成技术，具有独特的独立总线传输技术，系统资源占用少，稳定可靠。可应用于网络控制中心、公共管理中心、智能交通管理中心、应急处理中心、军事监控中心、电信呼叫中心、视频会议室等，满足7×24小时工作要求，为高端图像显示需求提供最卓越的显示技术。

单一逻辑屏，高分辨率显示

　　DH DSCON图形拼接控制器单机能够控制多达64个显示单元拼接成一个高分辨率单一逻辑显示屏，该逻辑屏的总分辨率等于所有显示单元分辨率的总和。各种活动视频/RGB/网络信号窗口可以任意大小、任意位置显示，并可自由移动、任意缩放。

信号处理能力

　　DH DSCON图形拼接控制器具有强大的信号处理和图形显示能力，单机可选配支持2-16 路 RGB 信号、2-160路视频信号、多路网络信号同时输入开窗显示。视频信号兼容 PAL\NTSC\SECAM 制式，支持多路视频在单元窗口内任意位置、任意大小开窗显示。RGB信号刷新率接近于实时并保持多个大比例窗口的高帧频。遵循TCP/IP 协议，支持IEEE802.3u快速以太网和IEEE802.3以太网，网络信号处理速度更快。所有类型的信号窗口均能任意跨屏、移动、缩放、叠加显示、全屏显示。

跨平台应用

　　DH DSCON图形拼接控制器支持跨平台应用，支持Windows XP、NT、2000和Unix/Linux操作系统，支持X11R6/R5，可通过X-Windows服务将显示墙作为UNIX系统的虚拟屏使用，使相联网络上的UNIX应用在显示墙上以任意位置、任意大小窗口显示。

高可靠性

　　DH DSCON系列图形拼接控制器具有高稳定性，支持冗余硬盘、冗余电源、冗余网络、热插拔，高效散热设计，具有ECC内存校验、自动电源故障报警、自动风扇故障报警、温度感应报警功能。

多途径控制

　　DH DSCON系列图形拼接控制器支持远程控制、多用户控制、优先级控制和多级权限控制，不受控制计算机位置、配置的限制，增强系统控制的灵活性和安全性。

灵活的界面

　　DH DSCON图形拼接控制器通过直观的Vision DWCS大屏幕管理软件进行控制，提供一致的图形用户界面来管理窗口的布局和显示，并监测系统运行状态。可提供开放的 API 以及串行协议和 TCP/IP 协议来定制操作，以满足特殊客户需要。

多控制器技术

　　DH DSCON图形拼接控制器支持多台并联或级联，可组成主从结构的多控制器系统，采用并行同步处理方式，有机组合成为一个单一逻辑屏，采用集中控制与操作，可以在同一个平台上对整个系统全面控制，满足超大型拼接显示墙的图像控制要求，最多可驱动多达256个显示通道。

系统扩展能力

　　DH DSCON图形拼接控制器采用开放式结构设计，基于标准工业计算机结构，便于系统软硬件升级、扩展，提升控制器图像处理能力。可选配Intel Dual Xeon处理器，内存可扩展为2GB，主板可选配新一代PCI-E总线，可扩展多达8个网络接口。可提供二次开发接口，便于用户应用系统与大屏幕系统的集成。
